Willkommen in der Welt der Hochleistungselektronik! Hier präsentieren wir Ihnen den INTERNATIONAL RECTIFIER Leistungs-MOSFET IRFB4332PBF – ein Bauteil, das Ihre elektronischen Projekte auf ein neues Level hebt. Dieser MOSFET ist nicht nur ein weiterer Chip, sondern eine Investition in Zuverlässigkeit, Effizienz und Innovation. Lassen Sie uns gemeinsam eintauchen in die faszinierenden Details, die diesen MOSFET so besonders machen.
Warum der IRFB4332PBF Ihr nächster MOSFET sein sollte
Der IRFB4332PBF ist ein N-Kanal-Leistungs-MOSFET, der speziell für Anwendungen entwickelt wurde, die höchste Ansprüche an Leistung und Effizienz stellen. Von Schaltnetzteilen über Motorsteuerungen bis hin zu anspruchsvollen Audioverstärkern – dieser MOSFET ist bereit, jede Herausforderung anzunehmen. Seine robuste Konstruktion und seine hervorragenden elektrischen Eigenschaften machen ihn zur idealen Wahl für professionelle Elektronikentwickler und ambitionierte Hobbyisten gleichermaßen.
Stellen Sie sich vor, Sie arbeiten an einem Projekt, das eine präzise und zuverlässige Steuerung benötigt. Jeder Schaltvorgang muss perfekt sein, jede Leistungsspitze mühelos bewältigt werden. Genau hier kommt der IRFB4332PBF ins Spiel. Er bietet Ihnen die Kontrolle und die Leistung, die Sie für Ihre anspruchsvollsten Projekte benötigen.
Was macht diesen MOSFET so besonders? Es ist die Kombination aus fortschrittlicher Technologie, sorgfältiger Fertigung und dem unermüdlichen Streben nach Perfektion, das INTERNATIONAL RECTIFIER in jedes einzelne Bauteil steckt. Das Ergebnis ist ein Produkt, das nicht nur funktioniert, sondern begeistert.
Die technischen Highlights im Überblick
Bevor wir tiefer in die Details eintauchen, hier eine kurze Übersicht über die wichtigsten technischen Daten des IRFB4332PBF:
- Sperrspannung (VDSS): 30V
- Dauerstrom (ID): 94A (bei TC = 25°C)
- Einschaltwiderstand (RDS(on)): 4.0 mΩ (typisch bei VGS = 10V)
- Gate-Ladung (Qg): 51 nC (typisch)
- Gehäuse: TO-220AB
Diese beeindruckenden Werte sprechen für sich. Aber was bedeuten sie in der Praxis? Lassen Sie uns das genauer betrachten.
Die Vorteile des IRFB4332PBF im Detail
Der IRFB4332PBF überzeugt nicht nur durch seine technischen Daten, sondern auch durch seine zahlreichen Vorteile in der Anwendung. Hier sind einige der wichtigsten Aspekte, die diesen MOSFET von anderen abheben:
Extrem niedriger Einschaltwiderstand (RDS(on))
Ein niedriger RDS(on) ist entscheidend für die Effizienz eines MOSFETs. Er minimiert die Verluste während des Schaltens und sorgt dafür, dass weniger Energie in Wärme umgewandelt wird. Der IRFB4332PBF bietet mit seinem typischen Wert von 4.0 mΩ einen der niedrigsten Einschaltwiderstände in seiner Klasse. Das bedeutet:
- Höhere Effizienz: Weniger Energieverluste bedeuten eine höhere Gesamteffizienz Ihrer Schaltung.
- Geringere Wärmeentwicklung: Weniger Wärmeentwicklung bedeutet eine längere Lebensdauer des MOSFETs und der umliegenden Komponenten.
- Höhere Leistungsdichte: Dank der geringeren Wärmeentwicklung können Sie den MOSFET auch bei höheren Strömen und höheren Frequenzen betreiben.
Hervorragende Schaltperformance
Schnelles und sauberes Schalten ist entscheidend für viele Anwendungen, insbesondere in Schaltnetzteilen und Motorsteuerungen. Der IRFB4332PBF bietet eine hervorragende Schaltperformance dank seiner optimierten Gate-Ladung (Qg) und seiner schnellen Schaltzeiten. Das bedeutet:
- Geringere Schaltverluste: Schnelles Schalten reduziert die Verluste während der Schaltübergänge.
- Weniger EMI (Elektromagnetische Interferenz): Sauberes Schalten minimiert die Erzeugung von elektromagnetischen Störungen, die andere Schaltungsteile beeinträchtigen könnten.
- Präzisere Steuerung: Schnelles Schalten ermöglicht eine präzisere Steuerung von Lasten, wie z.B. Motoren oder LEDs.
Hohe Strombelastbarkeit
Der IRFB4332PBF ist für einen Dauerstrom von bis zu 94A ausgelegt (bei TC = 25°C). Das bedeutet, dass er auch anspruchsvolle Lasten problemlos bewältigen kann. Seine robuste Konstruktion und sein effizientes Wärmemanagement sorgen dafür, dass er auch bei hohen Strömen zuverlässig arbeitet. Das bedeutet:
- Vielseitigkeit: Der IRFB4332PBF kann in einer Vielzahl von Anwendungen eingesetzt werden, von kleinen bis hin zu großen Lasten.
- Sicherheit: Die hohe Strombelastbarkeit bietet einen zusätzlichen Sicherheitsspielraum und schützt den MOSFET vor Überlastung.
- Zuverlässigkeit: Die robuste Konstruktion und das effiziente Wärmemanagement sorgen für eine lange Lebensdauer und zuverlässigen Betrieb, auch unter anspruchsvollen Bedingungen.
Einfache Integration

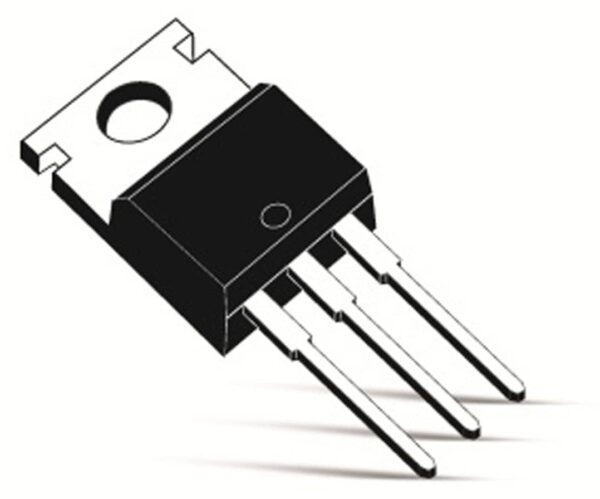

Der IRFB4332PBF wird im weit verbreiteten TO-220AB Gehäuse geliefert. Dieses Gehäuse ist einfach zu handhaben und ermöglicht eine einfache Integration in bestehende Schaltungen. Es ist auch eine große Auswahl an Kühlkörpern für dieses Gehäuse verfügbar, um eine optimale Wärmeableitung zu gewährleisten.
Zusätzlich ist der IRFB4332PBF bleifrei und RoHS-konform, was ihn zu einer umweltfreundlichen Wahl macht.
Anwendungsbereiche des IRFB4332PBF
Die Vielseitigkeit des IRFB4332PBF macht ihn zur idealen Wahl für eine Vielzahl von Anwendungen. Hier sind einige Beispiele:
- Schaltnetzteile (SMPS): In Schaltnetzteilen sorgt der IRFB4332PBF für eine hohe Effizienz und eine stabile Ausgangsspannung.
- Motorsteuerungen: In Motorsteuerungen ermöglicht der IRFB4332PBF eine präzise und effiziente Steuerung von Motoren aller Art.
- DC-DC Wandler: In DC-DC Wandlern sorgt der IRFB4332PBF für eine stabile und effiziente Umwandlung von Gleichspannung.
- Audioverstärker: In Audioverstärkern kann der IRFB4332PBF als Schaltelement in Class-D Verstärkern eingesetzt werden, um eine hohe Leistung und Effizienz zu erzielen.
- Batteriemanagementsysteme (BMS): In Batteriemanagementsystemen schützt der IRFB4332PBF die Batterie vor Überladung und Tiefentladung.
- LED-Beleuchtung: In LED-Beleuchtungsanwendungen ermöglicht der IRFB4332PBF eine präzise und effiziente Steuerung von LEDs.
- Robotik: In Robotik-Anwendungen steuert der IRFB4332PBF Motoren und andere Aktoren präzise und zuverlässig.
Diese Liste ist natürlich nicht erschöpfend. Die Möglichkeiten sind nahezu unbegrenzt. Mit dem IRFB4332PBF haben Sie die Werkzeuge, um Ihre Ideen in die Realität umzusetzen.
Tabelle: Technische Daten im Detail
Für alle, die es genau wissen wollen, hier eine detaillierte Tabelle mit den wichtigsten technischen Daten des IRFB4332PBF:
| Parameter | Bedingungen | Wert | Einheit |
|---|---|---|---|
| Sperrspannung (VDSS) | 30 | V | |
| Gate-Source-Spannung (VGS) | ±20 | V | |
| Dauerstrom (ID) | TC = 25°C | 94 | A |
| Pulsstrom (IDM) | 300 | A | |
| Verlustleistung (PD) | TC = 25°C | 130 | W |
| Einschaltwiderstand (RDS(on)) | VGS = 10V, ID = 47A | 4.0 (typisch) / 5.2 (maximal) | mΩ |
| Gate-Ladung (Qg) | VDS = 15V, VGS = 4.5V, ID = 47A | 51 | nC |
| Gate-Source-Schwellenspannung (VGS(th)) | VDS = VGS, ID = 250µA | 1.0 – 2.5 | V |
| Betriebstemperatur (TJ) | -55 bis +175 | °C | |
| Gehäuse | TO-220AB |
Diese Tabelle bietet Ihnen einen umfassenden Überblick über die technischen Eigenschaften des IRFB4332PBF. Nutzen Sie diese Informationen, um den MOSFET optimal in Ihre Schaltungen zu integrieren.
Der IRFB4332PBF: Mehr als nur ein Bauteil
Der IRFB4332PBF ist mehr als nur ein elektronisches Bauteil. Er ist ein Werkzeug, das Ihnen die Möglichkeit gibt, Ihre Ideen zu verwirklichen, Ihre Projekte zu optimieren und Ihre Elektronik auf ein neues Level zu heben. Seine hohe Leistung, seine Effizienz und seine Zuverlässigkeit machen ihn zur idealen Wahl für alle, die höchste Ansprüche an ihre Elektronik stellen.
Egal, ob Sie ein erfahrener Elektronikentwickler oder ein ambitionierter Hobbyist sind, der IRFB4332PBF wird Ihnen helfen, Ihre Ziele zu erreichen. Lassen Sie sich von seiner Leistung inspirieren und entdecken Sie die unendlichen Möglichkeiten, die er Ihnen bietet.
FAQ – Häufig gestellte Fragen zum IRFB4332PBF
Was ist der Unterschied zwischen MOSFET und Bipolar Transistor?
MOSFETs (Metal-Oxide-Semiconductor Field-Effect Transistors) und Bipolartransistoren (BJTs) sind beides Transistortypen, die in elektronischen Schaltungen verwendet werden. Der Hauptunterschied liegt in ihrer Funktionsweise. MOSFETs sind spannungsgesteuert, was bedeutet, dass der Stromfluss durch den Transistor durch eine Spannung an seinem Gate-Anschluss gesteuert wird. BJTs hingegen sind stromgesteuert, was bedeutet, dass der Stromfluss durch den Transistor durch einen Strom an seinem Basis-Anschluss gesteuert wird.
MOSFETs haben in der Regel einen höheren Eingangswiderstand als BJTs, was sie einfacher anzusteuern macht. Sie haben auch tendenziell schnellere Schaltgeschwindigkeiten und geringere Schaltverluste als BJTs. Allerdings haben BJTs oft eine höhere Stromverstärkung und können in Anwendungen bevorzugt werden, in denen eine hohe Stromverstärkung erforderlich ist.
Wie berechne ich die benötigte Kühlleistung für den IRFB4332PBF?
Die benötigte Kühlleistung hängt von der Verlustleistung (PD) des MOSFETs und der maximal zulässigen Betriebstemperatur (TJ) ab. Die Verlustleistung kann anhand des Einschaltwiderstands (RDS(on)) und des Stroms (ID) berechnet werden: PD = ID2 * RDS(on).
Um die benötigte Kühlleistung zu berechnen, müssen Sie zunächst den thermischen Widerstand zwischen dem Junction (TJ) und dem Gehäuse (TC) (RθJC) sowie den thermischen Widerstand zwischen dem Gehäuse und der Umgebung (RθCA) kennen. Die Formel lautet: RθCA = (TJ(max) – TA) / PD – RθJC, wobei TA die Umgebungstemperatur ist.
Sobald Sie RθCA berechnet haben, können Sie einen geeigneten Kühlkörper auswählen, der einen thermischen Widerstand aufweist, der kleiner oder gleich RθCA ist. Beachten Sie, dass die Kühlleistung auch von der Art der Kühlung (z.B. natürliche Konvektion, erzwungene Konvektion) abhängt.
Kann ich den IRFB4332PBF parallel schalten, um den Strom zu erhöhen?
Ja, es ist möglich, MOSFETs parallel zu schalten, um den Strom zu erhöhen. Allerdings ist es wichtig, einige Punkte zu beachten, um sicherzustellen, dass die MOSFETs gleichmäßig belastet werden:
- Gate-Widerstände: Jeder MOSFET sollte einen separaten Gate-Widerstand haben, um Schwingungen zu vermeiden und eine gleichmäßige Ansteuerung sicherzustellen.
- Layout: Die Leiterbahnen zu den MOSFETs sollten so kurz und symmetrisch wie möglich sein, um Induktivitäten auszugleichen.
- Temperatur: Stellen Sie sicher, dass die MOSFETs eine ähnliche Temperatur haben, da Unterschiede in der Temperatur zu unterschiedlichen RDS(on)-Werten führen können, was zu einer ungleichmäßigen Stromverteilung führen kann.
Wo finde ich das Datenblatt für den IRFB4332PBF?
Das Datenblatt für den IRFB4332PBF finden Sie auf der Website des Herstellers, International Rectifier (jetzt Teil von Infineon Technologies). Suchen Sie einfach nach „IRFB4332PBF datasheet“ auf der Infineon-Website, um das aktuellste Datenblatt zu finden. Das Datenblatt enthält detaillierte Informationen über die elektrischen Eigenschaften, die thermischen Eigenschaften, die Abmessungen und die Anwendungsrichtlinien des MOSFETs.
Welche alternativen MOSFETs gibt es zum IRFB4332PBF?
Es gibt mehrere alternative MOSFETs zum IRFB4332PBF, die ähnliche oder verbesserte Eigenschaften aufweisen. Einige Beispiele sind:
- IRFB4110PBF: Ein MOSFET mit höherer Sperrspannung (100V) und niedrigerem RDS(on) (3.8 mΩ).
- IRFB4115PBF: Ein MOSFET mit höherer Sperrspannung (150V) und ähnlichem RDS(on) (4.3 mΩ).
- BSC040N03LS G: Ein MOSFET von Infineon mit niedrigerem RDS(on) (4.0 mΩ) und ähnlichen Eigenschaften.
Die Wahl des besten alternativen MOSFETs hängt von den spezifischen Anforderungen Ihrer Anwendung ab. Vergleichen Sie die Datenblätter, um den MOSFET zu finden, der am besten zu Ihren Bedürfnissen passt.
