Entfesseln Sie das volle Potenzial Ihrer Elektronikprojekte mit dem INTERNATIONAL RECTIFIER Leistungs-MOSFET IRL530NPBF – einem Bauteil, das nicht nur Leistung verspricht, sondern sie auch liefert. Dieser MOSFET ist mehr als nur ein Transistor; er ist das Herzstück innovativer Schaltungen, die Effizienz und Zuverlässigkeit in den Vordergrund stellen. Tauchen Sie ein in die Welt der fortschrittlichen Elektronik und entdecken Sie, wie der IRL530NPBF Ihre Projekte auf ein neues Level heben kann.
Technische Exzellenz im Detail
Der IRL530NPBF ist ein N-Kanal-MOSFET, der speziell für anspruchsvolle Anwendungen entwickelt wurde. Seine herausragenden Eigenschaften machen ihn zur idealen Wahl für eine Vielzahl von Projekten, von der Motorsteuerung bis hin zur Stromversorgung. Lassen Sie uns einen genaueren Blick auf die technischen Details werfen, die diesen MOSFET so besonders machen:
Hauptmerkmale des IRL530NPBF
Der IRL530NPBF zeichnet sich durch eine Reihe von Merkmalen aus, die ihn von anderen MOSFETs abheben. Hier sind einige der wichtigsten:
- N-Kanal-MOSFET: Ermöglicht eine effiziente Steuerung von Strömen in elektronischen Schaltungen.
- Hohe Schaltgeschwindigkeit: Ideal für Anwendungen, die schnelles und präzises Schalten erfordern.
- Geringer Durchlasswiderstand (RDS(on)): Minimiert die Verlustleistung und verbessert die Effizienz der Schaltung.
- Hohe Spannungsfestigkeit: Bietet Schutz vor Überspannungen und erhöht die Zuverlässigkeit der Schaltung.
- Bleifreies Gehäuse: Entspricht den RoHS-Richtlinien und ist umweltfreundlich.
Detaillierte Spezifikationen
Um das volle Potenzial des IRL530NPBF auszuschöpfen, ist es wichtig, seine detaillierten Spezifikationen zu verstehen. Die folgende Tabelle bietet einen umfassenden Überblick:
| Parameter | Wert | Einheit |
|---|---|---|
| Drain-Source-Spannung (Vds) | 100 | V |
| Gate-Source-Spannung (Vgs) | ±20 | V |
| Dauerstrom (Id) | 17 | A |
| Pulsstrom (Idm) | 68 | A |
| Verlustleistung (Pd) | 48 | W |
| Durchlasswiderstand (RDS(on)) @ Vgs=10V | 0.16 | Ω |
| Betriebstemperatur | -55 bis +175 | °C |

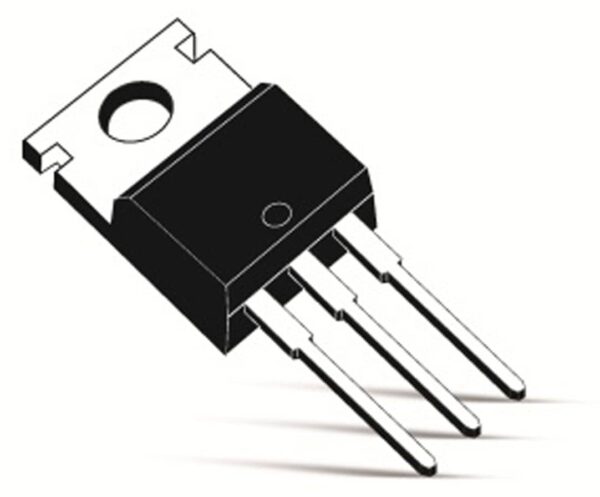

| Gehäuse | TO-220AB | – |
Diese Spezifikationen zeigen, dass der IRL530NPBF in der Lage ist, eine breite Palette von Anwendungen zu bedienen, die eine zuverlässige und effiziente Leistung erfordern.
Anwendungsbereiche des IRL530NPBF
Der INTERNATIONAL RECTIFIER Leistungs-MOSFET IRL530NPBF ist ein wahrer Alleskönner, wenn es um elektronische Anwendungen geht. Seine Vielseitigkeit und Leistungsfähigkeit machen ihn zur idealen Wahl für eine Vielzahl von Projekten. Hier sind einige der häufigsten Anwendungsbereiche, in denen der IRL530NPBF seine Stärken ausspielen kann:
Motorsteuerung
In der Welt der Motorsteuerung ist Präzision und Effizienz von entscheidender Bedeutung. Der IRL530NPBF bietet genau das. Seine Fähigkeit, hohe Ströme zu schalten und gleichzeitig einen geringen Durchlasswiderstand zu bieten, macht ihn zur idealen Wahl für die Steuerung von Elektromotoren in verschiedenen Anwendungen. Ob es sich um die Steuerung von Robotern, Drohnen oder anderen motorbetriebenen Geräten handelt, der IRL530NPBF sorgt für eine reibungslose und effiziente Leistung.
Stellen Sie sich vor, Sie entwickeln einen Roboterarm, der präzise Bewegungen ausführen muss. Mit dem IRL530NPBF können Sie die Motoren, die den Arm antreiben, präzise steuern und so sicherstellen, dass jede Bewegung genau und zuverlässig ist. Oder vielleicht arbeiten Sie an einer Drohne, die lange Flugzeiten benötigt. Der geringe Durchlasswiderstand des IRL530NPBF trägt dazu bei, die Verlustleistung zu minimieren und die Batterielaufzeit zu verlängern.
Stromversorgung
Eine stabile und effiziente Stromversorgung ist das A und O für jedes elektronische Gerät. Der IRL530NPBF spielt eine Schlüsselrolle in Schaltnetzteilen, DC-DC-Wandlern und anderen Stromversorgungsschaltungen. Seine hohe Spannungsfestigkeit und schnelle Schaltgeschwindigkeit ermöglichen es, saubere und stabile Spannung zu liefern, die für den Betrieb empfindlicher elektronischer Komponenten unerlässlich ist.
Denken Sie an ein medizinisches Gerät, das auf eine absolut zuverlässige Stromversorgung angewiesen ist. Der IRL530NPBF kann in der Stromversorgung dieses Geräts eingesetzt werden, um sicherzustellen, dass es auch unter schwierigen Bedingungen einwandfrei funktioniert. Oder vielleicht entwickeln Sie ein tragbares Ladegerät für mobile Geräte. Der IRL530NPBF kann dazu beitragen, die Effizienz des Ladegeräts zu maximieren und die Ladezeit zu verkürzen.
Beleuchtungssysteme
Moderne Beleuchtungssysteme, insbesondere LED-Beleuchtung, erfordern eine präzise Steuerung, um Helligkeit und Farbe anzupassen. Der IRL530NPBF eignet sich hervorragend für den Einsatz in LED-Treibern und Dimmschaltungen. Seine Fähigkeit, schnell zu schalten und den Stromfluss präzise zu steuern, ermöglicht es, dynamische und energieeffiziente Beleuchtungslösungen zu realisieren.
Stellen Sie sich vor, Sie entwerfen ein intelligentes Beleuchtungssystem für Ihr Zuhause. Mit dem IRL530NPBF können Sie die Helligkeit und Farbe der LED-Leuchten an Ihre Stimmung oder die Tageszeit anpassen. Oder vielleicht arbeiten Sie an einer Bühnenbeleuchtung für Konzerte oder Theateraufführungen. Der IRL530NPBF kann dazu beitragen, beeindruckende Lichteffekte zu erzeugen und gleichzeitig den Energieverbrauch zu minimieren.
Audio-Verstärker
In Audio-Verstärkern ist es wichtig, das Audiosignal präzise zu verstärken, ohne Verzerrungen oder Rauschen zu verursachen. Der IRL530NPBF kann in Class-D-Verstärkern eingesetzt werden, um eine hohe Effizienz und Klangqualität zu erzielen. Seine schnelle Schaltgeschwindigkeit und der geringe Durchlasswiderstand tragen dazu bei, Verzerrungen zu minimieren und die Klangreinheit zu maximieren.
Denken Sie an einen hochwertigen Kopfhörerverstärker, der jedes Detail der Musikwiedergabe wiedergeben soll. Der IRL530NPBF kann dazu beitragen, die Klangqualität zu verbessern und ein immersives Hörerlebnis zu schaffen. Oder vielleicht entwickeln Sie ein Soundsystem für Ihr Auto. Der IRL530NPBF kann dazu beitragen, die Leistung des Verstärkers zu maximieren und einen kraftvollen und klaren Klang zu erzeugen.
Robotik
Die Robotik ist ein Bereich, der ständig nach neuen und innovativen Lösungen sucht. Der IRL530NPBF ist ein wertvolles Werkzeug für Robotik-Ingenieure und Bastler. Er kann in einer Vielzahl von Anwendungen eingesetzt werden, von der Steuerung von Motoren und Aktuatoren bis hin zur Stromversorgung und Signalverarbeitung. Seine Zuverlässigkeit und Leistungsfähigkeit machen ihn zur idealen Wahl für anspruchsvolle Robotikprojekte.
Stellen Sie sich vor, Sie bauen einen autonomen Roboter, der in der Lage ist, komplexe Aufgaben zu erledigen. Der IRL530NPBF kann in den verschiedenen elektronischen Systemen des Roboters eingesetzt werden, um eine zuverlässige und effiziente Leistung zu gewährleisten. Oder vielleicht arbeiten Sie an einem humanoiden Roboter, der menschenähnliche Bewegungen ausführen soll. Der IRL530NPBF kann dazu beitragen, die Motoren und Aktuatoren des Roboters präzise zu steuern und realistische Bewegungen zu ermöglichen.
Vorteile des IRL530NPBF
Die Wahl des richtigen MOSFETs kann den Unterschied zwischen Erfolg und Misserfolg eines Projekts ausmachen. Der INTERNATIONAL RECTIFIER Leistungs-MOSFET IRL530NPBF bietet eine Reihe von Vorteilen, die ihn zur idealen Wahl für eine Vielzahl von Anwendungen machen. Lassen Sie uns einen Blick auf die wichtigsten Vorteile werfen:
Hohe Effizienz
Einer der größten Vorteile des IRL530NPBF ist seine hohe Effizienz. Der geringe Durchlasswiderstand (RDS(on)) minimiert die Verlustleistung und sorgt dafür, dass ein größerer Teil der Energie tatsächlich für die gewünschte Funktion verwendet wird. Dies ist besonders wichtig in batteriebetriebenen Geräten, da es die Batterielaufzeit verlängert.
Stellen Sie sich vor, Sie entwickeln ein tragbares Gerät, das mit einer Batterie betrieben wird. Mit dem IRL530NPBF können Sie die Effizienz des Geräts maximieren und die Batterielaufzeit verlängern. Dies ist nicht nur für den Benutzer von Vorteil, sondern auch für die Umwelt, da weniger Batterien benötigt werden.
Schnelle Schaltgeschwindigkeit
In vielen Anwendungen ist es wichtig, dass der MOSFET schnell schalten kann. Der IRL530NPBF zeichnet sich durch eine hohe Schaltgeschwindigkeit aus, die es ihm ermöglicht, schnell zwischen Ein- und Aus-Zustand zu wechseln. Dies ist besonders wichtig in Schaltnetzteilen, Motorsteuerungen und anderen Anwendungen, die schnelles und präzises Schalten erfordern.
Denken Sie an ein Schaltnetzteil, das eine stabile und saubere Spannung liefern muss. Mit dem IRL530NPBF kann das Netzteil schnell auf Laständerungen reagieren und die Spannung stabil halten. Dies ist entscheidend für den Betrieb empfindlicher elektronischer Komponenten.
Hohe Zuverlässigkeit
Zuverlässigkeit ist ein entscheidender Faktor bei der Auswahl eines MOSFETs. Der IRL530NPBF ist für seine hohe Zuverlässigkeit bekannt. Er ist robust und widerstandsfähig gegenüber Überspannungen und anderen Belastungen, die in elektronischen Schaltungen auftreten können. Dies macht ihn zur idealen Wahl für Anwendungen, die eine lange Lebensdauer und einen störungsfreien Betrieb erfordern.
Stellen Sie sich vor, Sie entwickeln ein medizinisches Gerät, das rund um die Uhr in Betrieb sein muss. Mit dem IRL530NPBF können Sie sicherstellen, dass das Gerät zuverlässig funktioniert und keine Ausfälle auftreten. Dies ist von entscheidender Bedeutung für die Sicherheit und das Wohlbefinden der Patienten.
Einfache Ansteuerung
Der IRL530NPBF ist einfach anzusteuern und erfordert keine komplexen Schaltungen. Dies macht ihn zur idealen Wahl für Hobbybastler und professionelle Entwickler. Mit wenigen zusätzlichen Komponenten kann der IRL530NPBF problemlos in bestehende Schaltungen integriert werden.
Denken Sie an ein DIY-Projekt, das Sie zu Hause durchführen. Mit dem IRL530NPBF können Sie die Schaltung einfach aufbauen und in Betrieb nehmen. Dies spart Zeit und Mühe und ermöglicht es Ihnen, sich auf die kreativen Aspekte des Projekts zu konzentrieren.
Umweltfreundlich
Der IRL530NPBF ist bleifrei und entspricht den RoHS-Richtlinien. Dies bedeutet, dass er keine schädlichen Substanzen enthält und somit umweltfreundlich ist. Dies ist ein wichtiger Faktor für Unternehmen und Privatpersonen, die Wert auf Nachhaltigkeit legen.
Stellen Sie sich vor, Sie entwickeln ein Produkt, das umweltfreundlich sein soll. Mit dem IRL530NPBF können Sie sicherstellen, dass Ihr Produkt den höchsten Umweltstandards entspricht. Dies ist nicht nur gut für die Umwelt, sondern auch für Ihr Image.
Tipps zur Verwendung des IRL530NPBF
Um das Beste aus Ihrem INTERNATIONAL RECTIFIER Leistungs-MOSFET IRL530NPBF herauszuholen, ist es wichtig, einige grundlegende Tipps und Tricks zu beachten. Hier sind einige Empfehlungen, die Ihnen helfen, Ihre Projekte erfolgreich umzusetzen:
Wählen Sie die richtige Betriebsspannung
Die Betriebsspannung ist ein entscheidender Faktor für die Leistung und Zuverlässigkeit des IRL530NPBF. Stellen Sie sicher, dass die Betriebsspannung innerhalb der spezifizierten Grenzen liegt. Die maximale Drain-Source-Spannung (Vds) beträgt 100 V. Überschreiten Sie diese Spannung nicht, um Schäden am MOSFET zu vermeiden.
Es ist auch wichtig, die Gate-Source-Spannung (Vgs) zu berücksichtigen. Die maximale Vgs beträgt ±20 V. Überschreiten Sie diese Spannung ebenfalls nicht, da dies zu einer Beschädigung des Gate-Isolators führen kann.
Kühlkörper verwenden
MOSFETs erzeugen Wärme, wenn sie betrieben werden. Bei höheren Strömen und Spannungen kann die Wärmeentwicklung erheblich sein. Um eine Überhitzung zu vermeiden, ist es ratsam, einen Kühlkörper zu verwenden. Der Kühlkörper leitet die Wärme ab und sorgt dafür, dass der MOSFET innerhalb seiner Betriebstemperaturgrenzen bleibt.
Die Größe des Kühlkörpers hängt von der Verlustleistung des MOSFETs ab. Berechnen Sie die Verlustleistung und wählen Sie einen Kühlkörper, der ausreichend Wärme ableiten kann. Achten Sie darauf, dass der Kühlkörper gut mit dem MOSFET verbunden ist, um eine optimale Wärmeübertragung zu gewährleisten.
Gate-Vorwiderstand verwenden
Ein Gate-Vorwiderstand begrenzt den Strom, der in das Gate des MOSFET fließt. Dies schützt den Gate-Isolator vor Beschädigungen durch hohe Ströme. Ein typischer Wert für den Gate-Vorwiderstand liegt zwischen 100 Ohm und 1 kOhm.
Der Wert des Gate-Vorwiderstands kann je nach Anwendung variieren. Experimentieren Sie mit verschiedenen Werten, um den optimalen Wert für Ihre Schaltung zu finden. Achten Sie darauf, dass der Vorwiderstand nicht zu hoch ist, da dies die Schaltgeschwindigkeit des MOSFETs beeinträchtigen kann.
Entkopplungskondensatoren verwenden
Entkopplungskondensatoren werden verwendet, um Rauschen und Spannungsspitzen in der Stromversorgung zu reduzieren. Platzieren Sie einen Entkopplungskondensator in der Nähe des MOSFETs, um eine stabile Stromversorgung zu gewährleisten. Ein typischer Wert für den Entkopplungskondensator liegt zwischen 0,1 µF und 1 µF.
Die Entkopplungskondensatoren sollten so nah wie möglich am MOSFET platziert werden, um die Induktivität der Verbindungsleitungen zu minimieren. Verwenden Sie hochwertige Kondensatoren mit niedriger ESR (Equivalent Series Resistance), um eine optimale Entkopplung zu gewährleisten.
Sorgfältige Leiterplattenlayout
Das Leiterplattenlayout spielt eine wichtige Rolle für die Leistung und Zuverlässigkeit des MOSFETs. Achten Sie darauf, dass die Leiterbahnen, die den MOSFET mit der Stromversorgung und der Last verbinden, ausreichend breit sind, um den Strom zu tragen. Vermeiden Sie lange und dünne Leiterbahnen, da diese den Widerstand erhöhen und zu Spannungsabfällen führen können.
Platzieren Sie die Entkopplungskondensatoren und andere wichtige Komponenten so nah wie möglich am MOSFET. Vermeiden Sie unnötige Schleifen und lange Verbindungsleitungen. Verwenden Sie eine Groundplane, um eine gute Erdung zu gewährleisten und Rauschen zu reduzieren.
FAQ – Häufig gestellte Fragen
Was ist der Unterschied zwischen einem MOSFET und einem BJT?
MOSFETs (Metal-Oxide-Semiconductor Field-Effect Transistors) und BJTs (Bipolar Junction Transistors) sind beides Transistortypen, die in elektronischen Schaltungen verwendet werden. Der Hauptunterschied liegt in der Art und Weise, wie sie gesteuert werden. MOSFETs sind spannungsgesteuerte Bauelemente, während BJTs stromgesteuerte Bauelemente sind. MOSFETs haben in der Regel einen höheren Eingangswiderstand und sind effizienter als BJTs.
Wie bestimme ich den richtigen Kühlkörper für den IRL530NPBF?
Die Wahl des richtigen Kühlkörpers hängt von der Verlustleistung des IRL530NPBF ab. Berechnen Sie die Verlustleistung unter den Betriebsbedingungen Ihrer Anwendung. Verwenden Sie dann die thermischen Widerstandswerte des MOSFETs und des Kühlkörpers, um zu bestimmen, ob der Kühlkörper ausreichend Wärme ableiten kann, um die Betriebstemperatur des MOSFETs innerhalb der zulässigen Grenzen zu halten. Es gibt Online-Rechner, die Ihnen bei dieser Berechnung helfen können.
Kann ich den IRL530NPBF parallel schalten, um den Strom zu erhöhen?
Ja, es ist möglich, mehrere IRL530NPBF parallel zu schalten, um den Strom zu erhöhen. Allerdings ist es wichtig, einige Vorsichtsmaßnahmen zu beachten. Stellen Sie sicher, dass die MOSFETs gut aufeinander abgestimmt sind, um eine gleichmäßige Stromverteilung zu gewährleisten. Verwenden Sie separate Gate-Vorwiderstände für jeden MOSFET, um Schwingungen zu vermeiden. Verwenden Sie eine sorgfältige Leiterplattenlayout, um sicherzustellen, dass die Leiterbahnen breit genug sind, um den Strom zu tragen, und dass die MOSFETs gleichmäßig gekühlt werden.
Wie schütze ich den IRL530NPBF vor ESD?
ESD (Electrostatic Discharge) kann den IRL530NPBF beschädigen. Um ihn vor ESD zu schützen, sollten Sie folgende Maßnahmen ergreifen: Verwenden Sie eine ESD-sichere Arbeitsumgebung mit geerdeter Matte und Handgelenkband. Berühren Sie die Anschlüsse des MOSFETs nicht direkt mit Ihren Fingern. Verwenden Sie antistatische Verpackungen und Behälter für die Lagerung und den Transport. Verwenden Sie eine ESD-Schutzdiode in der Schaltung, um Spannungsspitzen abzufangen.
Welche Alternativen gibt es zum IRL530NPBF?
Es gibt viele Alternativen zum IRL530NPBF, abhängig von den spezifischen Anforderungen Ihrer Anwendung. Einige beliebte Alternativen sind der IRF540N, der IRLZ44N und der BUZ11. Vergleichen Sie die Spezifikationen dieser Alternativen mit den Anforderungen Ihrer Anwendung, um den besten Ersatz für den IRL530NPBF zu finden.
Wie messe ich den RDS(on) des IRL530NPBF?
Um den RDS(on) (Drain-Source-Widerstand im eingeschalteten Zustand) des IRL530NPBF zu messen, benötigen Sie eine Stromquelle, ein Voltmeter und ein Amperemeter. Schalten Sie den MOSFET mit einer Gate-Spannung von 10V ein (stellen Sie sicher, dass diese Spannung innerhalb der zulässigen Grenzen liegt). Leiten Sie einen bekannten Strom durch den Drain-Source-Pfad. Messen Sie die Spannung zwischen Drain und Source mit dem Voltmeter. Berechnen Sie den RDS(on) mit der Formel RDS(on) = Vds / Id, wobei Vds die gemessene Spannung und Id der durchfließende Strom ist.
