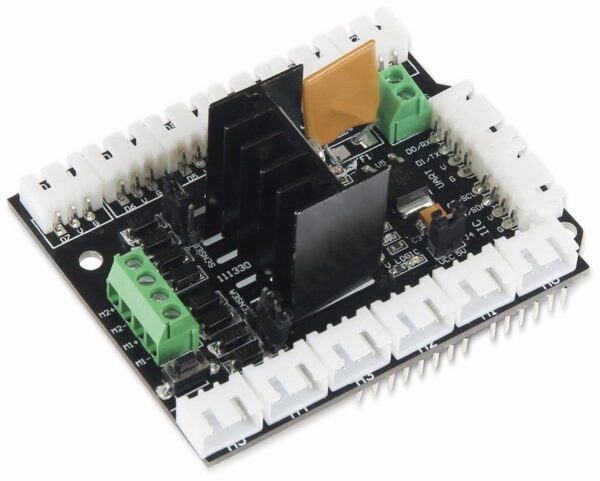

Erwecke deine Arduino-Projekte zum Leben mit dem JOY-IT Motorshield! Dieses vielseitige Modul eröffnet dir eine Welt voller Möglichkeiten, wenn es darum geht, Motoren präzise und zuverlässig zu steuern. Egal, ob du einen Roboter, ein Modellfahrzeug oder eine andere motorisierte Kreation bauen möchtest, das JOY-IT Motorshield ist dein zuverlässiger Partner.
Entfessele das Potenzial deiner Arduino Projekte mit dem JOY-IT Motorshield
Du träumst davon, deine Arduino-Projekte in Bewegung zu setzen? Mit dem JOY-IT Motorshield wird dieser Traum Wirklichkeit! Dieses leistungsstarke und benutzerfreundliche Modul ermöglicht dir die Steuerung von Gleichstrommotoren und Schrittmotoren, und das alles direkt von deinem Arduino aus. Stell dir vor, wie du deinen eigenen Roboter zum Leben erweckst, ein ferngesteuertes Auto baust oder komplexe Automatisierungssysteme realisierst. Das JOY-IT Motorshield ist der Schlüssel zu unzähligen kreativen Projekten.
Präzise Motorsteuerung für deine Ideen
Das Herzstück des JOY-IT Motorshields ist seine Fähigkeit zur präzisen Motorsteuerung. Dank der integrierten H-Brücken kannst du die Drehrichtung und Geschwindigkeit deiner Motoren unabhängig voneinander steuern. Dies ermöglicht dir komplexe Bewegungsabläufe und fein abgestimmte Aktionen. Ob sanftes Anfahren, abruptes Stoppen oder präzises Positionieren – mit dem JOY-IT Motorshield hast du die volle Kontrolle.
Warum das JOY-IT Motorshield die perfekte Wahl für dein Projekt ist:
- Vielseitigkeit: Steuere Gleichstrommotoren und Schrittmotoren mit einem einzigen Modul.
- Präzision: Profitiere von der genauen Steuerung von Drehrichtung und Geschwindigkeit.
- Benutzerfreundlichkeit: Einfache Installation und Programmierung dank der Arduino-Kompatibilität.
- Zuverlässigkeit: Hochwertige Komponenten gewährleisten eine lange Lebensdauer und stabile Leistung.
- Kreativität: Entfessle deine Fantasie und realisiere deine kühnsten Ideen.
Das JOY-IT Motorshield ist mehr als nur ein Modul – es ist ein Werkzeug, mit dem du deine Visionen in die Realität umsetzen kannst. Lass dich inspirieren und starte noch heute dein nächstes spannendes Projekt!
Technische Details und Spezifikationen
Um sicherzustellen, dass das JOY-IT Motorshield perfekt zu deinem Projekt passt, haben wir hier alle wichtigen technischen Details und Spezifikationen für dich zusammengefasst:
| Eigenschaft | Wert |
|---|---|
| Motorsteuerung | 2 Gleichstrommotoren oder 1 Schrittmotor |
| Motorversorgungsspannung | 4,5 V bis 36 V DC |
| Maximaler Strom pro Kanal | 2 A (Dauer) / 3 A (Spitze) |
| Logikspannung | 5V (vom Arduino) |
| Steuerung | Digitale Pins des Arduino |
| PWM-Steuerung | Ja, für Geschwindigkeitsregelung |
| Abmessungen | 68 x 53 x 13 mm |
| Kompatibilität | Arduino Uno, Arduino Mega, Arduino Leonardo |
Wichtige Hinweise:
- Achte darauf, die maximalen Stromgrenzen nicht zu überschreiten, um Schäden am Modul zu vermeiden.
- Verwende eine separate Stromversorgung für die Motoren, um den Arduino nicht zu überlasten.
- Beachte die Pinbelegung, um eine korrekte Verbindung zum Arduino sicherzustellen.
Mit diesen Informationen bist du bestens gerüstet, um das JOY-IT Motorshield optimal in dein Projekt zu integrieren.
Einfache Installation und Programmierung
Du bist kein Elektronikexperte? Kein Problem! Das JOY-IT Motorshield wurde mit Blick auf Benutzerfreundlichkeit entwickelt. Die Installation ist kinderleicht und die Programmierung ist dank der umfangreichen Arduino-Community und zahlreichen Tutorials im Handumdrehen erlernt.
Schritt-für-Schritt Anleitung zur Installation
- Vorbereitung: Stelle sicher, dass dein Arduino ausgeschaltet und vom Strom getrennt ist.
- Verbinden: Stecke das JOY-IT Motorshield vorsichtig auf die Stiftleisten des Arduino. Achte darauf, dass alle Pins korrekt sitzen.
- Verkabelung: Verbinde deine Motoren mit den entsprechenden Anschlüssen auf dem Motorshield. Beachte die Polarität!
- Stromversorgung: Schließe eine externe Stromversorgung an das Motorshield an, um die Motoren mit ausreichend Energie zu versorgen.
- Programmierung: Lade die Arduino IDE herunter und installiere sie.
- Code: Schreibe deinen eigenen Code oder verwende eines der zahlreichen Beispiele aus dem Internet, um deine Motoren zu steuern.
- Testen: Lade den Code auf deinen Arduino hoch und teste die Funktion deiner Motoren.
Beispielcode für den Einstieg
Hier ist ein einfaches Beispiel, wie du einen Gleichstrommotor mit dem JOY-IT Motorshield steuern kannst:
//Definiere die Pins für die Motorsteuerung
int motorPin1 = 12;
int motorPin2 = 11;
int enablePin = 3;
void setup() {
//Setze die Pins als Ausgänge
pinMode(motorPin1, OUTPUT);
pinMode(motorPin2, OUTPUT);
pinMode(enablePin, OUTPUT);
}
void loop() {
//Motor vorwärts drehen
digitalWrite(motorPin1, HIGH);
digitalWrite(motorPin2, LOW);
analogWrite(enablePin, 200); //Geschwindigkeit einstellen (0-255)
delay(2000); //2 Sekunden warten
//Motor stoppen
digitalWrite(enablePin, 0);
delay(1000); //1 Sekunde warten
//Motor rückwärts drehen
digitalWrite(motorPin1, LOW);
digitalWrite(motorPin2, HIGH);
analogWrite(enablePin, 150); //Geschwindigkeit einstellen (0-255)
delay(2000); //2 Sekunden warten
//Motor stoppen
digitalWrite(enablePin, 0);
delay(1000); //1 Sekunde warten
}
Dieser Code lässt den Motor zunächst vorwärts, dann rückwärts laufen und hält jeweils kurz an. Du kannst die Geschwindigkeit und die Dauer der Bewegungen einfach anpassen, indem du die Werte in den Funktionen analogWrite() und delay() veränderst.
Tipps für die Programmierung:
- Nutze die PWM-Funktion (analogWrite()), um die Geschwindigkeit deiner Motoren stufenlos zu regeln.
- Experimentiere mit verschiedenen Werten, um die optimale Leistung für deine Anwendung zu finden.
- Verwende Bibliotheken, um die Steuerung von Schrittmotoren zu vereinfachen.
Mit ein wenig Übung wirst du schnell zum Experten in der Motorsteuerung mit dem JOY-IT Motorshield!
Kreative Projektideen mit dem JOY-IT Motorshield
Die Möglichkeiten mit dem JOY-IT Motorshield sind nahezu unbegrenzt. Hier sind einige inspirierende Projektideen, die deine Kreativität anregen sollen:
Roboter Projekte
Baue deinen eigenen Roboter! Ob ein einfacher Linienfolger, ein Hindernis vermeidender Roboter oder ein komplexer humanoider Roboter – das JOY-IT Motorshield ist die ideale Basis für deine Robotik-Projekte. Steuere die Motoren für die Fortbewegung, die Arme und Greifer und bringe deine Roboter zum Leben.
Modellbau Projekte
Verleihe deinen Modellfahrzeugen, -flugzeugen oder -booten Leben! Mit dem JOY-IT Motorshield kannst du die Motoren präzise steuern und realistische Bewegungen simulieren. Baue ein ferngesteuertes Auto mit variabler Geschwindigkeit, ein Flugzeug mit steuerbaren Rudern oder ein Schiff mit autonomer Navigation.
Automatisierungsprojekte
Automatisiere dein Zuhause oder deinen Arbeitsplatz! Steuere Rollläden, Jalousien, Bewässerungssysteme oder andere Geräte mit Motoren. Das JOY-IT Motorshield ermöglicht dir die präzise Steuerung und die Integration in Smart-Home-Systeme.
Kunst und Design Projekte
Erstelle interaktive Kunstwerke oder kinetische Skulpturen! Nutze die Motorsteuerung, um Bewegung in deine Kreationen zu bringen. Baue eine Maschine, die zeichnet, eine Skulptur, die sich bewegt, oder eine Installation, die auf Umweltreize reagiert.
Weitere Ideen:
- Kamera-Schwenk- und Neigemechanismus
- Automatischer Vorhangöffner
- Roboterarm für die industrielle Automatisierung
- 3D-Drucker-Motorsteuerung
Lass deiner Fantasie freien Lauf und entdecke die unendlichen Möglichkeiten des JOY-IT Motorshields! Teile deine Projekte mit der Community und lass dich von anderen inspirieren.
FAQ – Häufig gestellte Fragen
Welche Arduino Boards sind mit dem JOY-IT Motorshield kompatibel?
Das JOY-IT Motorshield ist kompatibel mit den meisten gängigen Arduino Boards, darunter:
- Arduino Uno
- Arduino Mega
- Arduino Leonardo
Es kann auch mit anderen Arduino-kompatiblen Boards verwendet werden, solange die Pinbelegung übereinstimmt.
Welche Art von Motoren kann ich mit dem JOY-IT Motorshield steuern?
Du kannst mit dem JOY-IT Motorshield sowohl Gleichstrommotoren (DC-Motoren) als auch Schrittmotoren steuern. Es können gleichzeitig zwei DC-Motoren oder ein Schrittmotor angesteuert werden.
Wie viel Strom kann das JOY-IT Motorshield liefern?
Das JOY-IT Motorshield kann pro Kanal einen Dauerstrom von 2A und einen Spitzenstrom von 3A liefern. Es ist wichtig, die maximalen Stromgrenzen nicht zu überschreiten, um Schäden am Modul zu vermeiden. Achte darauf, Motoren auszuwählen, die innerhalb dieser Spezifikationen liegen.
Benötige ich eine separate Stromversorgung für die Motoren?
Ja, es wird dringend empfohlen, eine separate Stromversorgung für die Motoren zu verwenden. Der Arduino kann nicht genügend Strom liefern, um größere Motoren zu betreiben. Eine separate Stromversorgung entlastet den Arduino und sorgt für eine stabile und zuverlässige Motorsteuerung.
Wie schließe ich die Motoren an das JOY-IT Motorshield an?
Die Motoren werden über Schraubklemmen an das JOY-IT Motorshield angeschlossen. Achte darauf, die Polarität (+ und -) der Motoren korrekt anzuschließen. Die korrekte Pinbelegung findest du in der Dokumentation des Motorshields.
Wie steuere ich die Geschwindigkeit der Motoren?
Die Geschwindigkeit der Gleichstrommotoren kann über die PWM-Funktion (Pulsweitenmodulation) des Arduino gesteuert werden. Verwende die Funktion analogWrite(), um einen Wert zwischen 0 und 255 an den Enable-Pin des Motorshields zu senden. Ein höherer Wert entspricht einer höheren Geschwindigkeit.
Gibt es Bibliotheken für die Steuerung von Schrittmotoren?
Ja, es gibt verschiedene Arduino-Bibliotheken, die die Steuerung von Schrittmotoren vereinfachen. Beliebte Bibliotheken sind zum Beispiel die Stepper-Bibliothek oder die AccelStepper-Bibliothek. Diese Bibliotheken bieten Funktionen für die präzise Steuerung von Schrittmotoren, einschließlich Drehrichtung, Geschwindigkeit und Positionierung.
Wo finde ich weitere Informationen und Beispiele für das JOY-IT Motorshield?
Es gibt zahlreiche Ressourcen online, die dir bei der Verwendung des JOY-IT Motorshields helfen können. Suche auf der JOY-IT Webseite nach Dokumentation, Datenblättern und Beispielcodes. Außerdem findest du in der Arduino-Community viele Foren, Tutorials und Projekte, die sich mit der Motorsteuerung befassen.
