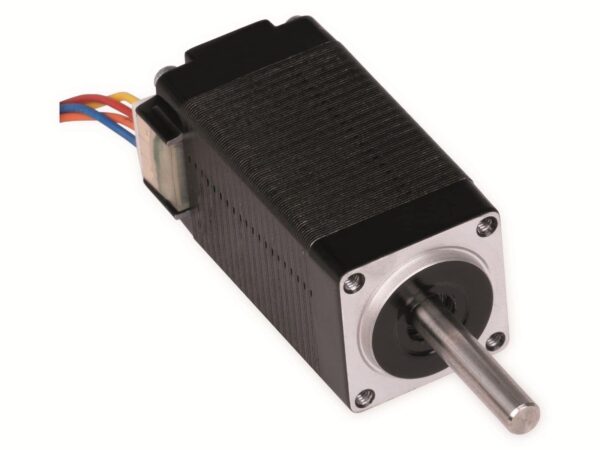

Entdecke die Präzision: Der joy-it Schrittmotor NEMA08-02 – Dein Schlüssel zu exakter Bewegung
Träumst Du von Projekten, die millimetergenaue Bewegungen erfordern? Von Robotik-Anwendungen, bei denen jede Drehung zählt? Oder von ausgeklügelten Automatisierungslösungen, die absolute Zuverlässigkeit verlangen? Dann ist der joy-it Schrittmotor NEMA08-02 genau das Richtige für Dich! Dieser kleine, aber leistungsstarke Motor ist ein Meister der Präzision und bietet Dir die Kontrolle, die Du für Deine anspruchsvollsten Vorhaben benötigst.
Warum ein Schrittmotor? Die Vorteile auf einen Blick
Schrittmotoren sind die erste Wahl, wenn es um kontrollierte, exakte Bewegungen geht. Im Gegensatz zu herkömmlichen Motoren bewegen sie sich in präzisen Schritten, wodurch Du die Position und Geschwindigkeit genau bestimmen kannst. Das macht sie ideal für Anwendungen, bei denen es auf höchste Genauigkeit ankommt.
- Präzise Positionierung: Jeder Schritt ist exakt definiert, was eine genaue Steuerung ermöglicht.
- Hohes Haltemoment: Auch im Stillstand behält der Motor seine Position zuverlässig bei.
- Gute Wiederholgenauigkeit: Die Bewegungen sind stets reproduzierbar, was für konsistente Ergebnisse sorgt.
- Direkte Ansteuerung: Mit einem passenden Treiber lässt sich der Motor einfach ansteuern und steuern.
Der joy-it Schrittmotor NEMA08-02 vereint all diese Vorteile in einem kompakten und robusten Design. Lass uns einen genaueren Blick auf seine technischen Daten werfen.
Technische Daten im Detail: Leistung in kompakter Form
Der joy-it Schrittmotor NEMA08-02 überzeugt nicht nur durch seine Präzision, sondern auch durch seine beeindruckenden technischen Daten. Hier sind die wichtigsten Spezifikationen:
- Modell: 20SHD0101-20
- Baugröße: NEMA 08
- Haltemoment: 20 mNm
- Spannung: 4,0 V
- Stromstärke: 0,8 A
- Abmessungen: 20 x 22 x 41,7 mm
Diese Werte zeigen, dass der Motor trotz seiner geringen Größe ein beachtliches Haltemoment bietet und sich somit ideal für Anwendungen eignet, bei denen eine gewisse Kraft erforderlich ist. Die kompakten Abmessungen ermöglichen den Einsatz in beengten Räumen, ohne Kompromisse bei der Leistung einzugehen.
NEMA 08: Was bedeutet das eigentlich?
Die Bezeichnung NEMA (National Electrical Manufacturers Association) gibt Auskunft über die Baugröße des Motors. NEMA 08 bezeichnet einen Motor mit einer Flanschgröße von etwa 20 mm x 20 mm. Diese standardisierte Größe ermöglicht eine einfache Integration in bestehende Systeme und die Verwendung von passendem Zubehör wie Halterungen und Kupplungen.
Haltemoment: Die Kraft im Stillstand
Das Haltemoment von 20 mNm gibt an, wie viel Drehmoment der Motor im Stillstand aufbringen kann, um seine Position zu halten. Ein höheres Haltemoment bedeutet, dass der Motor widerstandsfähiger gegen äußere Kräfte ist, die versuchen, ihn aus seiner Position zu bringen. Dies ist besonders wichtig in Anwendungen, bei denen der Motor eine Last halten muss, ohne sich zu bewegen.
Spannung und Stromstärke: Die richtige Versorgung
Der Motor benötigt eine Spannung von 4,0 V und eine Stromstärke von 0,8 A, um optimal zu funktionieren. Achte darauf, dass Dein Netzteil oder Treiber diese Werte liefert, um eine zuverlässige und effiziente Leistung zu gewährleisten. Eine falsche Versorgung kann zu Schäden am Motor führen oder seine Leistung beeinträchtigen.
Abmessungen: Kompaktes Design für flexible Anwendungen
Mit Abmessungen von 20 x 22 x 41,7 mm ist der joy-it Schrittmotor NEMA08-02 äußerst kompakt und lässt sich problemlos in verschiedene Projekte integrieren. Seine geringe Größe ermöglicht den Einsatz in Anwendungen, bei denen Platz eine entscheidende Rolle spielt, wie z.B. in Miniaturrobotern, 3D-Druckern oder kompakten Automatisierungssystemen.
Anwendungsbereiche: Wo der joy-it Schrittmotor NEMA08-02 glänzt
Die Vielseitigkeit des joy-it Schrittmotors NEMA08-02 kennt kaum Grenzen. Dank seiner Präzision, Zuverlässigkeit und kompakten Bauweise eignet er sich für eine breite Palette von Anwendungen. Hier sind einige Beispiele, die Dich inspirieren sollen:
- Robotik: Steuerung von Roboterarmen, -beinen und -köpfen für präzise Bewegungen.
- 3D-Druck: Positionierung des Druckkopfes und des Druckbetts für detailgetreue Druckergebnisse.
- CNC-Maschinen: Steuerung von Werkzeugschlitten für präzise Bearbeitungsprozesse.
- Automatisierung: Steuerung von Förderbändern, Ventilen und anderen automatisierten Systemen.
- Kameratechnik: Positionierung von Kameras und Objektiven für scharfe und stabile Aufnahmen.
- Medizintechnik: Präzise Steuerung von Geräten für Diagnose und Therapie.
- Modellbau: Steuerung von Modellfahrzeugen, -flugzeugen und -booten für realistische Bewegungen.
Ob Du nun einen kleinen Roboter bauen, einen 3D-Drucker verbessern oder eine komplexe Automatisierungsanlage steuern möchtest – der joy-it Schrittmotor NEMA08-02 ist der ideale Partner für Deine Projekte. Seine Präzision und Zuverlässigkeit werden Dich begeistern und Dir helfen, Deine Visionen Wirklichkeit werden zu lassen.
Installation und Ansteuerung: So einfach geht’s
Die Installation und Ansteuerung des joy-it Schrittmotors NEMA08-02 ist denkbar einfach. Mit dem richtigen Zubehör und etwas Grundwissen kannst Du den Motor schnell in Betrieb nehmen und seine Leistungsfähigkeit nutzen.
- Montage: Befestige den Motor mit passenden Schrauben und Halterungen an Deinem Projekt. Achte darauf, dass der Motor sicher und stabil montiert ist, um Vibrationen und Ungenauigkeiten zu vermeiden.
- Verkabelung: Verbinde die Motorwicklungen mit einem geeigneten Schrittmotortreiber. Beachte dabei die Polung und die Farbcodierung der Kabel, um Kurzschlüsse und Schäden am Motor zu vermeiden.
- Ansteuerung: Steuere den Schrittmotortreiber mit einem Mikrocontroller oder einer Steuerungselektronik an. Programmiere die gewünschten Bewegungsabläufe und teste die Funktionalität des Motors.
Es gibt zahlreiche Tutorials und Anleitungen im Internet, die Dir bei der Installation und Ansteuerung des Motors helfen. Auch wir stehen Dir gerne mit Rat und Tat zur Seite, falls Du Fragen oder Probleme hast.
Der passende Treiber: Das Herzstück der Steuerung
Um den joy-it Schrittmotor NEMA08-02 optimal anzusteuern, benötigst Du einen passenden Schrittmotortreiber. Dieser steuert die Motorwicklungen an und ermöglicht Dir die präzise Kontrolle über die Bewegung des Motors. Achte bei der Auswahl des Treibers auf die folgenden Kriterien:
- Spannung und Stromstärke: Der Treiber muss die vom Motor benötigte Spannung und Stromstärke liefern können.
- Mikroschrittfunktion: Diese Funktion ermöglicht eine feinere Unterteilung der Schritte und sorgt für eine noch präzisere und ruhigere Bewegung.
- Schutzfunktionen: Überstrom-, Überspannungs- und Übertemperaturschutz schützen den Motor und den Treiber vor Schäden.
- Kompatibilität: Der Treiber muss mit Deiner Steuerungselektronik kompatibel sein.
Es gibt eine Vielzahl von Schrittmotortreibern auf dem Markt, die sich in Preis, Leistung und Funktionalität unterscheiden. Wähle den Treiber, der am besten zu Deinen Anforderungen und Deinem Budget passt.
Programmierung und Steuerung: Die Software macht den Unterschied
Die Programmierung und Steuerung des Schrittmotors erfolgt in der Regel über einen Mikrocontroller wie Arduino oder Raspberry Pi. Mit der passenden Software kannst Du komplexe Bewegungsabläufe definieren und den Motor präzise steuern.
Es gibt zahlreiche Bibliotheken und Beispiele, die Dir den Einstieg erleichtern. Experimentiere mit verschiedenen Parametern wie Schrittweite, Geschwindigkeit und Beschleunigung, um die optimale Leistung aus Deinem Motor herauszuholen.
Tipps und Tricks: So holst Du das Maximum aus Deinem Schrittmotor heraus
Mit ein paar einfachen Tipps und Tricks kannst Du die Leistung und Lebensdauer Deines joy-it Schrittmotors NEMA08-02 optimieren und noch bessere Ergebnisse erzielen:
- Kühlung: Bei längeren Laufzeiten und hoher Belastung kann der Motor warm werden. Sorge für eine ausreichende Kühlung, um eine Überhitzung zu vermeiden.
- Schmierung: Eine regelmäßige Schmierung der Lager kann die Lebensdauer des Motors verlängern und seine Laufruhe verbessern.
- Vibrationen: Vermeide starke Vibrationen, da diese die Präzision des Motors beeinträchtigen können.
- Überlastung: Achte darauf, den Motor nicht zu überlasten, da dies zu Schäden führen kann.
- Sauberkeit: Halte den Motor sauber und frei von Staub und Schmutz, um eine optimale Funktion zu gewährleisten.
Mit diesen einfachen Maßnahmen kannst Du sicherstellen, dass Dein joy-it Schrittmotor NEMA08-02 lange und zuverlässig seinen Dienst verrichtet.
FAQ: Häufig gestellte Fragen zum joy-it Schrittmotor NEMA08-02
Was bedeutet die Bezeichnung NEMA 08?
Die Bezeichnung NEMA (National Electrical Manufacturers Association) gibt Auskunft über die Baugröße des Motors. NEMA 08 bezeichnet einen Motor mit einer Flanschgröße von etwa 20 mm x 20 mm. Diese standardisierte Größe ermöglicht eine einfache Integration in bestehende Systeme und die Verwendung von passendem Zubehör wie Halterungen und Kupplungen.
Welchen Treiber benötige ich für diesen Motor?
Du benötigst einen Schrittmotortreiber, der für eine Spannung von 4,0 V und eine Stromstärke von 0,8 A geeignet ist. Achte darauf, dass der Treiber die Mikroschrittfunktion unterstützt, um eine präzisere und ruhigere Bewegung zu erzielen. Beliebte Treiber sind beispielsweise der A4988 oder der DRV8825.
Wie schließe ich den Motor an den Treiber an?
Die Verkabelung hängt vom verwendeten Treiber ab. In der Regel haben Schrittmotoren vier Anschlussdrähte, die den beiden Wicklungen entsprechen. Die Farbcodierung der Drähte kann variieren, daher solltest Du das Datenblatt des Motors und des Treibers konsultieren, um die korrekte Zuordnung zu ermitteln. Achte darauf, die Polung korrekt zu beachten, um Kurzschlüsse und Schäden am Motor zu vermeiden.
Kann ich den Motor mit Arduino steuern?
Ja, der joy-it Schrittmotor NEMA08-02 lässt sich problemlos mit Arduino steuern. Es gibt zahlreiche Bibliotheken und Beispiele, die Dir den Einstieg erleichtern. Du benötigst einen Schrittmotortreiber, der zwischen Arduino und dem Motor geschaltet wird, um die Steuersignale von Arduino in die benötigte Spannung und Stromstärke für den Motor umzuwandeln.
Wie bestimme ich die Drehrichtung des Motors?
Die Drehrichtung des Motors hängt von der Reihenfolge ab, in der die Wicklungen angesteuert werden. Durch Vertauschen der Anschlüsse einer der beiden Wicklungen kannst Du die Drehrichtung umkehren.
Was ist das Haltemoment und warum ist es wichtig?
Das Haltemoment gibt an, wie viel Drehmoment der Motor im Stillstand aufbringen kann, um seine Position zu halten. Ein höheres Haltemoment bedeutet, dass der Motor widerstandsfähiger gegen äußere Kräfte ist, die versuchen, ihn aus seiner Position zu bringen. Dies ist besonders wichtig in Anwendungen, bei denen der Motor eine Last halten muss, ohne sich zu bewegen.
Kann ich den Motor überlasten?
Ja, Du kannst den Motor überlasten, wenn Du ihn mit einer höheren Last betreibst, als er bewältigen kann. Eine Überlastung kann zu einer Überhitzung des Motors und im schlimmsten Fall zu Schäden führen. Achte daher darauf, den Motor innerhalb seiner Spezifikationen zu betreiben und die Last entsprechend anzupassen.
Wie kann ich die Lebensdauer des Motors verlängern?
Um die Lebensdauer des Motors zu verlängern, solltest Du ihn vor Überhitzung, Vibrationen und Überlastung schützen. Eine regelmäßige Schmierung der Lager kann ebenfalls dazu beitragen, die Lebensdauer zu erhöhen. Achte außerdem darauf, den Motor sauber und frei von Staub und Schmutz zu halten.
Wo finde ich weitere Informationen und Unterstützung?
Du findest zahlreiche Informationen und Unterstützung im Internet, beispielsweise in Foren, Blogs und auf den Webseiten der Hersteller von Schrittmotortreibern. Auch wir stehen Dir gerne mit Rat und Tat zur Seite, falls Du Fragen oder Probleme hast.
