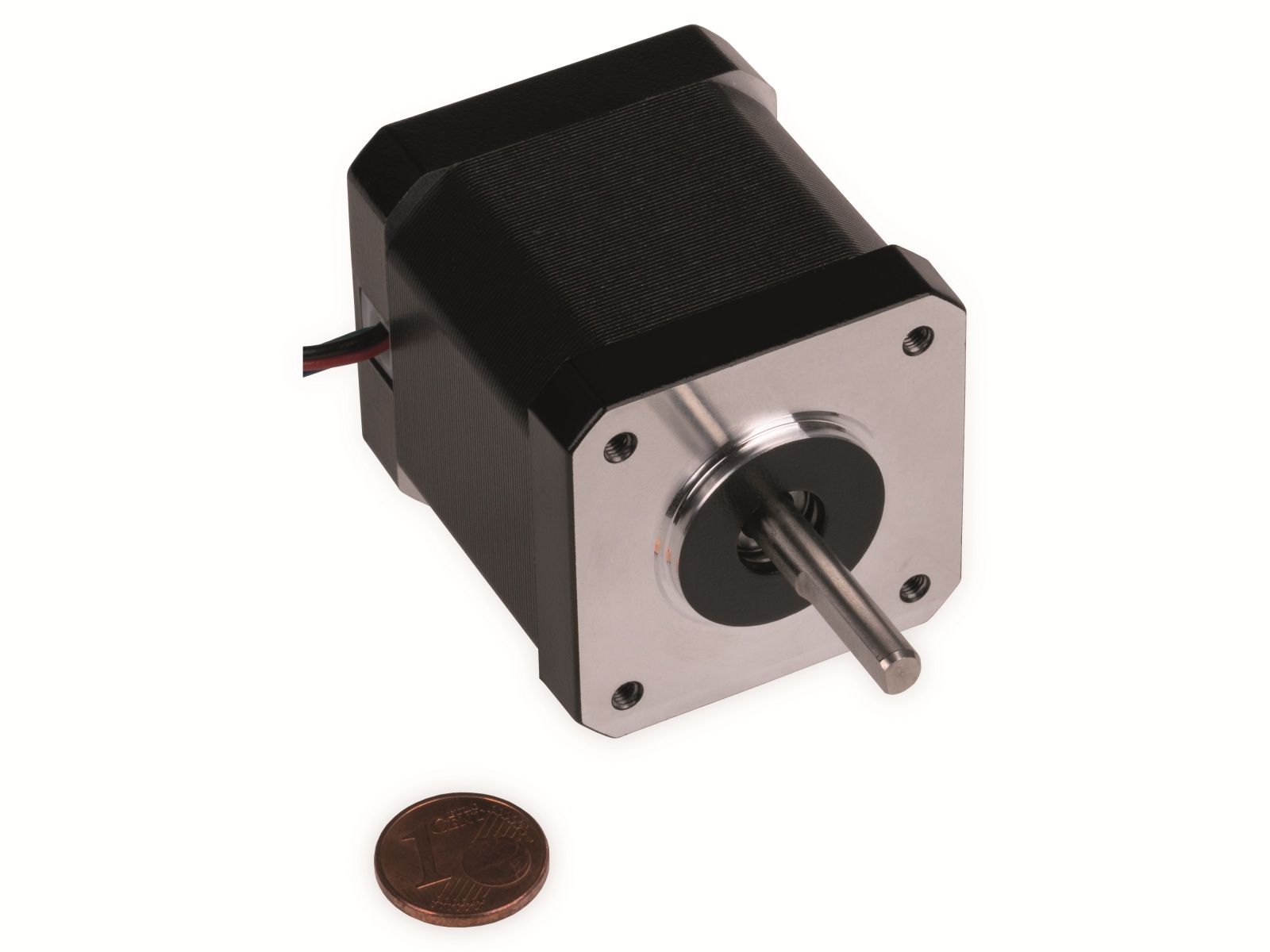

Entdecken Sie den joy-it Schrittmotor NEMA17-06 – Ihr Schlüssel zu präzisen Bewegungen und zuverlässiger Leistung! Dieser hochwertige Schrittmotor, Modell 42SHD4425-24BH, ist die ideale Lösung für anspruchsvolle Anwendungen, die eine exakte Positionierung und sanfte Bewegungsabläufe erfordern. Egal, ob Sie ein ambitionierter Hobbyist, ein erfahrener Maker oder ein professioneller Ingenieur sind, dieser Schrittmotor wird Sie mit seiner Performance und Vielseitigkeit begeistern.
Präzision und Kraft in Perfektion
Der joy-it Schrittmotor NEMA17-06 vereint fortschrittliche Technologie mit robuster Bauweise, um Ihnen ein unübertroffenes Benutzererlebnis zu bieten. Mit einem Haltemoment von 590 mNm liefert dieser Motor die nötige Kraft, um auch anspruchsvolle Aufgaben mühelos zu bewältigen. Die präzise Steuerung ermöglicht Ihnen feinste Bewegungen, die in vielen Bereichen unerlässlich sind.
Technische Daten im Überblick:
- Modell: 42SHD4425-24BH
- Baugröße: NEMA17
- Haltemoment: 590 mNm
- Spannung: 3,6 V
- Stromstärke: 2 A
- Abmessungen: 42 x 42 x 48 mm
Diese kompakten Abmessungen machen den Schrittmotor zu einer idealen Wahl für Projekte, bei denen der Platz begrenzt ist. Trotz seiner geringen Größe bietet er eine beeindruckende Leistung, die ihn von anderen Motoren seiner Klasse abhebt. Erleben Sie, wie dieser kleine Kraftprotz Ihre Projekte zum Leben erweckt!
Anwendungsbereiche, die Begeistern
Die Einsatzmöglichkeiten des joy-it Schrittmotors NEMA17-06 sind nahezu unbegrenzt. Seine Präzision und Zuverlässigkeit machen ihn zum perfekten Partner für eine Vielzahl von Anwendungen:
- 3D-Druck: Erzielen Sie perfekte Druckergebnisse mit präzisen Bewegungen und gleichmäßigen Schichten.
- CNC-Fräsen: Steuern Sie Ihre Fräse mit höchster Genauigkeit und fertigen Sie komplexe Designs.
- Robotik: Verleihen Sie Ihren Robotern die Fähigkeit, sich präzise und zuverlässig zu bewegen.
- Automatisierungstechnik: Optimieren Sie Ihre Produktionsprozesse durch präzise gesteuerte Bewegungen.
- Modellbau: Erwecken Sie Ihre Modelle zum Leben mit realistischen und präzisen Bewegungen.
- Kameraführungen: Erstellen Sie ruckelfreie und präzise Kamerafahrten für professionelle Videoaufnahmen.
- Lasergravur: Realisieren Sie feinste Details und präzise Konturen bei Ihren Gravurprojekten.
Stellen Sie sich vor, wie Sie mit diesem Schrittmotor Ihre kreativen Ideen in die Realität umsetzen. Ob Sie ein komplexes Robotersystem bauen oder filigrane 3D-Drucke erstellen möchten – der joy-it Schrittmotor NEMA17-06 ist Ihr zuverlässiger Partner.
Qualität, die Vertrauen Schafft
Bei joy-it legen wir höchsten Wert auf Qualität und Langlebigkeit. Der Schrittmotor NEMA17-06 wurde sorgfältig entwickelt und gefertigt, um Ihnen eine zuverlässige Leistung über viele Jahre zu garantieren. Die hochwertigen Materialien und die präzise Verarbeitung sorgen dafür, dass der Motor auch unter anspruchsvollen Bedingungen seine volle Leistung erbringt.
Wir sind überzeugt, dass Sie von der Qualität und Leistung dieses Schrittmotors begeistert sein werden. Deshalb bieten wir Ihnen eine umfassende Garantie und einen erstklassigen Kundenservice. Wenn Sie Fragen haben oder Unterstützung benötigen, stehen wir Ihnen jederzeit gerne zur Verfügung.
Technische Details im Detail
Um Ihnen einen noch besseren Einblick in die technischen Fähigkeiten des joy-it Schrittmotors NEMA17-06 zu geben, haben wir hier einige weitere Details für Sie zusammengestellt:
Detaillierte Spezifikationen:
| Eigenschaft | Wert |
|---|---|
| Schrittwinkel | 1,8° |
| Schrittgenauigkeit | ± 5% |
| Phasenanzahl | 2 |
| Widerstand pro Phase | 1,8 Ohm |
| Induktivität pro Phase | 2,5 mH |
| Anschlusskabel | 4 |
| Rotorträgheitsmoment | 68 gcm² |
| Gewicht | 380 g |
Diese detaillierten Spezifikationen ermöglichen es Ihnen, den Schrittmotor optimal auf Ihre spezifischen Anforderungen abzustimmen. Ob Sie die Schrittgenauigkeit für präzise Bewegungen nutzen oder das Haltemoment für anspruchsvolle Anwendungen benötigen – der joy-it Schrittmotor NEMA17-06 bietet Ihnen die Flexibilität, die Sie suchen.
Installation und Inbetriebnahme leicht gemacht
Wir wissen, dass die Installation und Inbetriebnahme von Schrittmotoren manchmal eine Herausforderung darstellen kann. Deshalb haben wir darauf geachtet, dass der joy-it Schrittmotor NEMA17-06 einfach und unkompliziert zu installieren ist. Im Lieferumfang finden Sie eine detaillierte Anleitung, die Ihnen Schritt für Schritt erklärt, wie Sie den Motor anschließen und in Betrieb nehmen können.
Zusätzlich stehen Ihnen online zahlreiche Ressourcen zur Verfügung, die Ihnen bei der Installation und Konfiguration des Motors helfen. Ob Sie Tutorials, Foren oder Anleitungen suchen – wir haben alles für Sie zusammengestellt, um Ihnen den Einstieg so einfach wie möglich zu machen.
Tipps für die erfolgreiche Inbetriebnahme:
- Verwenden Sie ein passendes Schrittmotortreiber-Modul, um den Motor optimal anzusteuern.
- Achten Sie auf die korrekte Polarität der Anschlusskabel, um Schäden am Motor zu vermeiden.
- Stellen Sie die Spannung und Stromstärke des Treibers entsprechend den Spezifikationen des Motors ein.
- Testen Sie die Bewegungen des Motors sorgfältig, bevor Sie ihn in Ihre Anwendung integrieren.
- Nutzen Sie die zahlreichen Online-Ressourcen, um sich über die verschiedenen Steuerungsmöglichkeiten zu informieren.
Mit diesen Tipps und der detaillierten Anleitung können Sie den joy-it Schrittmotor NEMA17-06 schnell und einfach in Betrieb nehmen und seine volle Leistung nutzen.
Die Zukunft der Bewegung beginnt jetzt
Der joy-it Schrittmotor NEMA17-06 ist mehr als nur ein Motor – er ist ein Werkzeug, das Ihnen unzählige Möglichkeiten eröffnet. Mit seiner Präzision, Kraft und Zuverlässigkeit können Sie Ihre kreativen Ideen in die Realität umsetzen und innovative Lösungen entwickeln.
Lassen Sie sich von der Leistung dieses Schrittmotors inspirieren und entdecken Sie die Welt der präzisen Bewegungen. Egal, ob Sie ein erfahrener Profi oder ein begeisterter Anfänger sind – der joy-it Schrittmotor NEMA17-06 wird Sie begeistern und Ihre Projekte auf ein neues Level heben.
Bestellen Sie noch heute Ihren joy-it Schrittmotor NEMA17-06 und erleben Sie die Zukunft der Bewegung!
FAQ – Häufig gestellte Fragen
Welche Spannung benötige ich für den joy-it Schrittmotor NEMA17-06?
Der joy-it Schrittmotor NEMA17-06 benötigt eine Spannung von 3,6 V. Es ist wichtig, diese Spannung nicht zu überschreiten, da dies den Motor beschädigen könnte.
Welchen Schrittmotortreiber kann ich für diesen Motor verwenden?
Für den joy-it Schrittmotor NEMA17-06 eignen sich verschiedene Schrittmotortreiber. Beliebte Optionen sind der A4988, DRV8825 oder TMC2209. Achten Sie darauf, dass der Treiber die benötigte Stromstärke von 2 A pro Phase liefern kann und mit der Betriebsspannung des Motors kompatibel ist. Wir empfehlen Ihnen, die Dokumentation des Treibers sorgfältig zu lesen, um sicherzustellen, dass Sie die Einstellungen korrekt vornehmen.
Wie schließe ich den Schrittmotor an einen Treiber an?
Der joy-it Schrittmotor NEMA17-06 verfügt über vier Anschlusskabel. Diese sind in der Regel farblich gekennzeichnet. Die genaue Belegung kann je nach Hersteller variieren, aber üblicherweise werden die beiden Spulenpaare wie folgt angeschlossen:
Eine Spule an A+ und A- des Treibers, die andere an B+ und B- des Treibers. Achten Sie darauf, die Polarität korrekt zu beachten, um Schäden am Motor oder Treiber zu vermeiden. Konsultieren Sie die Dokumentation des Schrittmotortreibers und des Motors, um die korrekte Anschlussbelegung zu ermitteln.
Kann ich diesen Schrittmotor mit einem Arduino steuern?
Ja, der joy-it Schrittmotor NEMA17-06 kann problemlos mit einem Arduino gesteuert werden. Sie benötigen dazu einen geeigneten Schrittmotortreiber, der zwischen dem Arduino und dem Motor geschaltet wird. Der Arduino sendet Steuersignale an den Treiber, der diese in die entsprechenden Stromimpulse für den Motor umwandelt. Es gibt zahlreiche Tutorials und Bibliotheken, die Ihnen bei der Programmierung des Arduino helfen, um den Motor präzise zu steuern.
Welche Drehzahl kann ich mit diesem Schrittmotor erreichen?
Die erreichbare Drehzahl hängt von verschiedenen Faktoren ab, wie z.B. der Versorgungsspannung, dem Schrittmotortreiber und der Last. Im Allgemeinen kann der joy-it Schrittmotor NEMA17-06 bei optimalen Bedingungen mehrere hundert Umdrehungen pro Minute erreichen. Es ist jedoch wichtig zu beachten, dass bei höheren Drehzahlen das Drehmoment des Motors abnehmen kann. Experimentieren Sie mit verschiedenen Einstellungen, um die optimale Balance zwischen Drehzahl und Drehmoment für Ihre Anwendung zu finden.
Ist der Motor für den Dauerbetrieb geeignet?
Ja, der joy-it Schrittmotor NEMA17-06 ist für den Dauerbetrieb geeignet, solange er innerhalb seiner Spezifikationen betrieben wird. Achten Sie darauf, die empfohlene Spannung und Stromstärke nicht zu überschreiten und den Motor ausreichend zu kühlen, falls er sich stark erwärmt. Eine gute Kühlung kann die Lebensdauer des Motors verlängern und seine Leistung verbessern.
Kann ich mehrere dieser Schrittmotoren gleichzeitig steuern?
Ja, es ist möglich, mehrere joy-it Schrittmotoren NEMA17-06 gleichzeitig zu steuern. Dies erfordert jedoch eine entsprechende Steuerungselektronik und Software. Sie können entweder mehrere einzelne Schrittmotortreiber verwenden oder einen Mehrachsen-Treiber, der speziell für die Steuerung mehrerer Motoren ausgelegt ist. Stellen Sie sicher, dass Ihre Stromversorgung ausreichend dimensioniert ist, um alle Motoren gleichzeitig mit der benötigten Leistung zu versorgen.
Wie berechne ich die benötigte Schrittanzahl für eine bestimmte Bewegung?
Der joy-it Schrittmotor NEMA17-06 hat einen Schrittwinkel von 1,8 Grad. Das bedeutet, dass er für eine vollständige Umdrehung 200 Schritte benötigt (360 Grad / 1,8 Grad pro Schritt = 200 Schritte). Um die benötigte Schrittanzahl für eine bestimmte Bewegung zu berechnen, teilen Sie den gewünschten Drehwinkel durch den Schrittwinkel des Motors. Zum Beispiel: Für eine Drehung um 90 Grad benötigen Sie 50 Schritte (90 Grad / 1,8 Grad pro Schritt = 50 Schritte).
Was bedeutet NEMA17?
NEMA17 ist ein Industriestandard für Schrittmotoren, der die Abmessungen der Motorfrontplatte (1,7 x 1,7 Zoll bzw. ca. 42 x 42 mm) und die Befestigungslöcher definiert. Dieser Standard ermöglicht es, Schrittmotoren verschiedener Hersteller einfach auszutauschen, solange sie die NEMA17-Spezifikationen erfüllen. Der NEMA17-Standard gibt jedoch keine Auskunft über die elektrischen Eigenschaften des Motors, wie z.B. Spannung, Stromstärke oder Haltemoment. Diese müssen separat betrachtet werden.
Wie kann ich Vibrationen des Motors reduzieren?
Vibrationen können bei Schrittmotoren auftreten, insbesondere bei höheren Drehzahlen. Um Vibrationen zu reduzieren, können Sie verschiedene Maßnahmen ergreifen:
Verwenden Sie einen Schrittmotortreiber mit Mikroschrittfunktion. Dies ermöglicht es, den Motor in kleinere Schritte als seine nativen Schritte zu unterteilen, was zu einer sanfteren Bewegung führt. Verwenden Sie eine geeignete Dämpfung oder Vibrationsisolierung zwischen dem Motor und der Montagefläche. Stellen Sie sicher, dass der Motor fest und sicher montiert ist, um Resonanzen zu vermeiden. Passen Sie die Beschleunigungs- und Verzögerungswerte Ihrer Steuerung an, um ruckartige Bewegungen zu vermeiden. Experimentieren Sie mit verschiedenen Einstellungen, um die Vibrationen zu minimieren.
