Entdecken Sie die brillante Welt der KINGBRIGHT LED L-7104CGCK – eine grüne Leuchtdiode, die Ihre Projekte zum Strahlen bringt! Mit ihrer intensiven Leuchtkraft und präzisen Farbwiedergabe ist diese LED die ideale Wahl für eine Vielzahl von Anwendungen, von der dezenten Hintergrundbeleuchtung bis hin zu auffälligen Signalen. Lassen Sie sich von der Qualität und Zuverlässigkeit dieser LED begeistern und verleihen Sie Ihren Projekten das gewisse Extra!
Technische Details und Spezifikationen

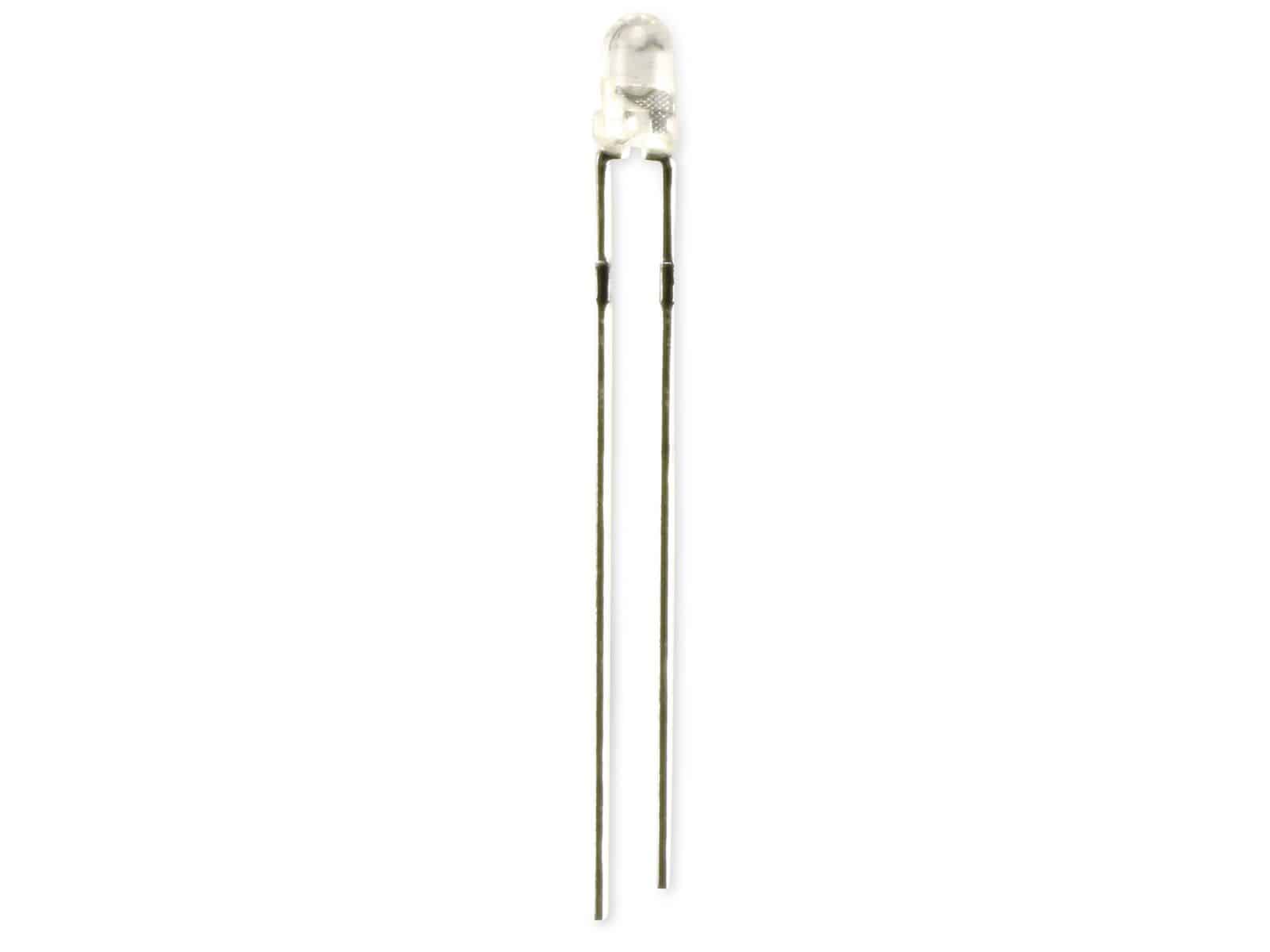

Die KINGBRIGHT LED L-7104CGCK ist eine hochwertige grüne LED im 3 mm (T-1) Gehäuse. Sie emittiert ein intensives grünes Licht mit einer Wellenlänge von 570 nm und einer Leuchtstärke von 500 mcd. Der Abstrahlwinkel von 30° sorgt für eine gezielte Lichtverteilung. Diese LED zeichnet sich durch ihre hohe Effizienz, lange Lebensdauer und robuste Bauweise aus.
Detaillierte Produktspezifikationen
Hier finden Sie eine detaillierte Übersicht der technischen Spezifikationen, die diese KINGBRIGHT LED zu einer herausragenden Wahl für Ihre Projekte machen:
- Hersteller: KINGBRIGHT
- Artikelnummer: L-7104CGCK
- LED Farbe: Grün
- Gehäuseform: 3 mm (T-1), Rund
- Wellenlänge: 570 nm (typisch)
- Lichtstärke: 500 mcd (typisch)
- Abstrahlwinkel: 30°
- Durchlassspannung: Typischerweise 2.2 V
- Durchlassstrom: Typischerweise 20 mA
- Betriebstemperaturbereich: -40°C bis +85°C
- Lötverfahren: Wellenlöten, Reflow-Löten
- RoHS-konform: Ja
Diese detaillierten Spezifikationen gewährleisten, dass Sie genau wissen, was Sie von dieser LED erwarten können und wie Sie sie optimal in Ihre Projekte integrieren.
Hervorragende Optische Eigenschaften
Die optischen Eigenschaften der KINGBRIGHT LED L-7104CGCK sind beeindruckend. Das intensive Grünlicht mit einer Wellenlänge von 570 nm sorgt für eine hervorragende Sichtbarkeit und Farbwiedergabe. Die Leuchtstärke von 500 mcd ermöglicht es, dass die LED auch in helleren Umgebungen gut erkennbar ist. Der Abstrahlwinkel von 30° ermöglicht eine gezielte Lichtverteilung, sodass Sie das Licht genau dorthin lenken können, wo Sie es benötigen.
Elektrische Eigenschaften im Detail
Die elektrischen Eigenschaften der KINGBRIGHT LED L-7104CGCK sind sorgfältig auf Effizienz und Stabilität ausgelegt. Mit einer typischen Durchlassspannung von 2.2 V und einem typischen Durchlassstrom von 20 mA bietet diese LED eine optimale Balance zwischen Helligkeit und Energieverbrauch. Dies macht sie zu einer idealen Wahl für batteriebetriebene Geräte und Anwendungen, bei denen Energieeffizienz eine wichtige Rolle spielt.
Zuverlässigkeit und Lebensdauer
Die KINGBRIGHT LED L-7104CGCK zeichnet sich durch ihre hohe Zuverlässigkeit und lange Lebensdauer aus. Dank hochwertiger Materialien und einer sorgfältigen Verarbeitung kann diese LED über viele Jahre hinweg zuverlässig betrieben werden. Dies reduziert den Wartungsaufwand und die Kosten für den Austausch von LEDs erheblich.
Robuste Bauweise
Die robuste Bauweise der KINGBRIGHT LED L-7104CGCK sorgt dafür, dass sie auch unter schwierigen Bedingungen zuverlässig funktioniert. Der Betriebstemperaturbereich von -40°C bis +85°C ermöglicht den Einsatz in einer Vielzahl von Umgebungen, von kalten Wintertagen bis hin zu heißen Sommertagen. Die LED ist zudem RoHS-konform und somit frei von schädlichen Substanzen.
Anwendungsbereiche der KINGBRIGHT LED
Die KINGBRIGHT LED L-7104CGCK ist vielseitig einsetzbar und eignet sich für eine breite Palette von Anwendungen. Ob im Modellbau, in der Elektronik, im Automobilbereich oder in der Beleuchtungstechnik – diese LED bietet Ihnen die perfekte Lösung für Ihre Projekte.
Signalisierung und Anzeige
Dank ihrer hohen Leuchtkraft und intensiven Farbe eignet sich die KINGBRIGHT LED L-7104CGCK hervorragend für die Signalisierung und Anzeige. Sie kann beispielsweise als Statusanzeige in elektronischen Geräten, als Warnleuchte in Fahrzeugen oder als Hinweisgeber in industriellen Anlagen eingesetzt werden. Ihre hohe Sichtbarkeit sorgt dafür, dass Signale und Informationen schnell und zuverlässig wahrgenommen werden.
Beleuchtungslösungen
Die KINGBRIGHT LED L-7104CGCK kann auch für Beleuchtungslösungen verwendet werden. Sie eignet sich beispielsweise für die Hintergrundbeleuchtung von Displays, für die Beleuchtung von Schaltern und Tasten oder für die Erzeugung von dekorativen Lichteffekten. Ihre hohe Effizienz und lange Lebensdauer machen sie zu einer wirtschaftlichen und umweltfreundlichen Alternative zu herkömmlichen Glühbirnen.
Modellbau und Elektronikprojekte
Im Modellbau und in Elektronikprojekten ist die KINGBRIGHT LED L-7104CGCK ein unverzichtbares Bauelement. Sie kann beispielsweise zur Beleuchtung von Modellfahrzeugen, zur Anzeige von Zuständen in Schaltungen oder zur Erzeugung von Lichteffekten in Modellanlagen eingesetzt werden. Ihre geringe Größe und einfache Handhabung ermöglichen eine problemlose Integration in Ihre Projekte.
Automobilanwendungen
Auch im Automobilbereich findet die KINGBRIGHT LED L-7104CGCK vielfältige Anwendung. Sie kann beispielsweise als Instrumentenbeleuchtung, als Warnleuchte oder als dekoratives Element im Innenraum eingesetzt werden. Ihre hohe Zuverlässigkeit und Robustheit sorgen dafür, dass sie auch unter den anspruchsvollen Bedingungen im Automobilbereich zuverlässig funktioniert.
Industrielle Anwendungen
In industriellen Anwendungen ist die KINGBRIGHT LED L-7104CGCK ein zuverlässiges und langlebiges Bauelement. Sie kann beispielsweise als Statusanzeige in Maschinen, als Warnleuchte in Anlagen oder als Beleuchtungselement in Arbeitsbereichen eingesetzt werden. Ihre hohe Helligkeit und Robustheit sorgen dafür, dass sie auch unter schwierigen Bedingungen zuverlässig funktioniert.
Vorteile der KINGBRIGHT LED auf einen Blick
Die KINGBRIGHT LED L-7104CGCK bietet Ihnen eine Vielzahl von Vorteilen, die sie zu einer ausgezeichneten Wahl für Ihre Projekte machen. Hier sind die wichtigsten Vorteile auf einen Blick:
- Hohe Leuchtkraft: Die LED emittiert ein intensives grünes Licht mit einer Leuchtstärke von 500 mcd, das auch in hellen Umgebungen gut sichtbar ist.
- Gezielte Lichtverteilung: Der Abstrahlwinkel von 30° ermöglicht eine gezielte Lichtverteilung, sodass Sie das Licht genau dorthin lenken können, wo Sie es benötigen.
- Hohe Effizienz: Die LED zeichnet sich durch ihre hohe Effizienz aus und verbraucht nur wenig Energie.
- Lange Lebensdauer: Dank hochwertiger Materialien und sorgfältiger Verarbeitung kann die LED über viele Jahre hinweg zuverlässig betrieben werden.
- Robuste Bauweise: Die robuste Bauweise der LED sorgt dafür, dass sie auch unter schwierigen Bedingungen zuverlässig funktioniert.
- Vielseitige Einsatzmöglichkeiten: Die LED ist vielseitig einsetzbar und eignet sich für eine breite Palette von Anwendungen.
- RoHS-konform: Die LED ist RoHS-konform und somit frei von schädlichen Substanzen.
Tipps und Tricks für die Verwendung der LED
Damit Sie das volle Potenzial der KINGBRIGHT LED L-7104CGCK ausschöpfen können, haben wir hier einige Tipps und Tricks für Sie zusammengestellt:
Vorwiderstand berechnen
Um die LED vor Beschädigungen durch zu hohen Strom zu schützen, sollten Sie immer einen Vorwiderstand verwenden. Der Wert des Vorwiderstands kann mit folgender Formel berechnet werden:
R = (V_Versorgung – V_LED) / I_LED
Dabei ist:
- R = Widerstand in Ohm
- V_Versorgung = Versorgungsspannung in Volt
- V_LED = Durchlassspannung der LED in Volt (typischerweise 2.2 V)
- I_LED = Durchlassstrom der LED in Ampere (typischerweise 0.02 A)
Beispiel: Bei einer Versorgungsspannung von 5 V ergibt sich ein Vorwiderstand von (5 V – 2.2 V) / 0.02 A = 140 Ohm. Verwenden Sie einen Widerstand von 150 Ohm, um sicherzustellen, dass der Strom nicht zu hoch ist.
LED richtig anschließen
Achten Sie darauf, die LED richtig anzuschließen. Die LED hat zwei Anschlüsse: Anode (+) und Kathode (-). Die Anode ist in der Regel der längere Anschluss. Schließen Sie die Anode an den Pluspol der Spannungsquelle und die Kathode an den Minuspol an. Wenn Sie die LED falsch herum anschließen, leuchtet sie nicht.
LED kühlen
Obwohl die KINGBRIGHT LED L-7104CGCK eine lange Lebensdauer hat, kann ihre Lebensdauer durch Kühlung verlängert werden. Wenn Sie die LED mit hohem Strom betreiben, kann sie sich erwärmen. Eine gute Kühlung sorgt dafür, dass die LED nicht überhitzt und ihre Lebensdauer nicht verkürzt wird. Verwenden Sie beispielsweise einen Kühlkörper oder sorgen Sie für eine gute Belüftung.
LED vor statischer Elektrizität schützen
LEDs sind empfindlich gegenüber statischer Elektrizität. Achten Sie darauf, die LED vor statischer Elektrizität zu schützen, indem Sie beispielsweise ein antistatisches Armband tragen oder die LED auf einer antistatischen Unterlage bearbeiten.
Häufig gestellte Fragen (FAQ)
Was bedeutet die Wellenlänge von 570 nm?
Die Wellenlänge von 570 nm gibt die Farbe des Lichts an, das die LED emittiert. In diesem Fall entspricht 570 nm einem intensiven Grün. Diese präzise Farbwiedergabe ist besonders wichtig für Anwendungen, bei denen es auf eine genaue Farbdarstellung ankommt.
Was bedeutet die Leuchtstärke von 500 mcd?
Die Leuchtstärke von 500 mcd (Millicandela) gibt an, wie hell die LED leuchtet. Je höher der Wert, desto heller die LED. Eine Leuchtstärke von 500 mcd ist ausreichend, um die LED auch in helleren Umgebungen gut sichtbar zu machen. Dies ist besonders wichtig für Signalisierungs- und Anzeigeanwendungen.
Was bedeutet der Abstrahlwinkel von 30°?
Der Abstrahlwinkel von 30° gibt an, in welchem Winkel das Licht der LED verteilt wird. Ein kleinerer Abstrahlwinkel bedeutet, dass das Licht stärker gebündelt wird, während ein größerer Abstrahlwinkel bedeutet, dass das Licht weiter gestreut wird. Ein Abstrahlwinkel von 30° ermöglicht eine gezielte Lichtverteilung, sodass Sie das Licht genau dorthin lenken können, wo Sie es benötigen.
Wie berechne ich den passenden Vorwiderstand für die LED?
Der Vorwiderstand wird benötigt, um den Strom durch die LED zu begrenzen und sie vor Beschädigungen zu schützen. Die Berechnung erfolgt mit folgender Formel: R = (V_Versorgung – V_LED) / I_LED, wobei V_Versorgung die Versorgungsspannung, V_LED die Durchlassspannung der LED und I_LED der Durchlassstrom der LED ist.
Kann ich die LED mit einer höheren Spannung als 2.2 V betreiben?
Nein, die LED sollte nicht ohne Vorwiderstand mit einer höheren Spannung als 2.2 V betrieben werden. Andernfalls kann die LED beschädigt werden. Verwenden Sie immer einen Vorwiderstand, um den Strom zu begrenzen und die LED vor Beschädigungen zu schützen.
Wie lange ist die Lebensdauer der LED?
Die KINGBRIGHT LED L-7104CGCK zeichnet sich durch ihre lange Lebensdauer aus. Die genaue Lebensdauer hängt von den Betriebsbedingungen ab, aber bei sachgemäßer Verwendung kann die LED über viele Jahre hinweg zuverlässig betrieben werden. Eine gute Kühlung und der Schutz vor statischer Elektrizität können die Lebensdauer zusätzlich verlängern.
Ist die LED für den Einsatz im Freien geeignet?
Die KINGBRIGHT LED L-7104CGCK ist nicht speziell für den Einsatz im Freien konzipiert. Wenn Sie die LED im Freien verwenden möchten, sollten Sie sie vor Feuchtigkeit und direkter Sonneneinstrahlung schützen. Verwenden Sie beispielsweise ein wasserdichtes Gehäuse oder eine Schutzbeschichtung.
Ist die LED RoHS-konform?
Ja, die KINGBRIGHT LED L-7104CGCK ist RoHS-konform und somit frei von schädlichen Substanzen. Dies bedeutet, dass die LED den europäischen Richtlinien zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten entspricht.
Wo finde ich weitere Informationen zur LED?
Weitere Informationen zur KINGBRIGHT LED L-7104CGCK finden Sie auf der Website des Herstellers KINGBRIGHT oder in den technischen Datenblättern, die wir Ihnen gerne zur Verfügung stellen. Dort finden Sie detaillierte Spezifikationen, Anwendungsbeispiele und weitere nützliche Informationen.
