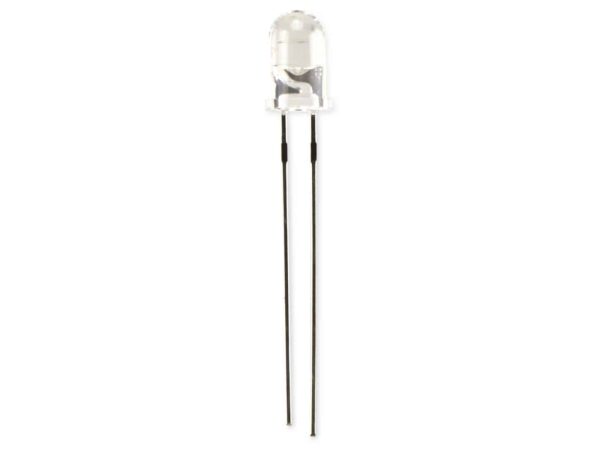

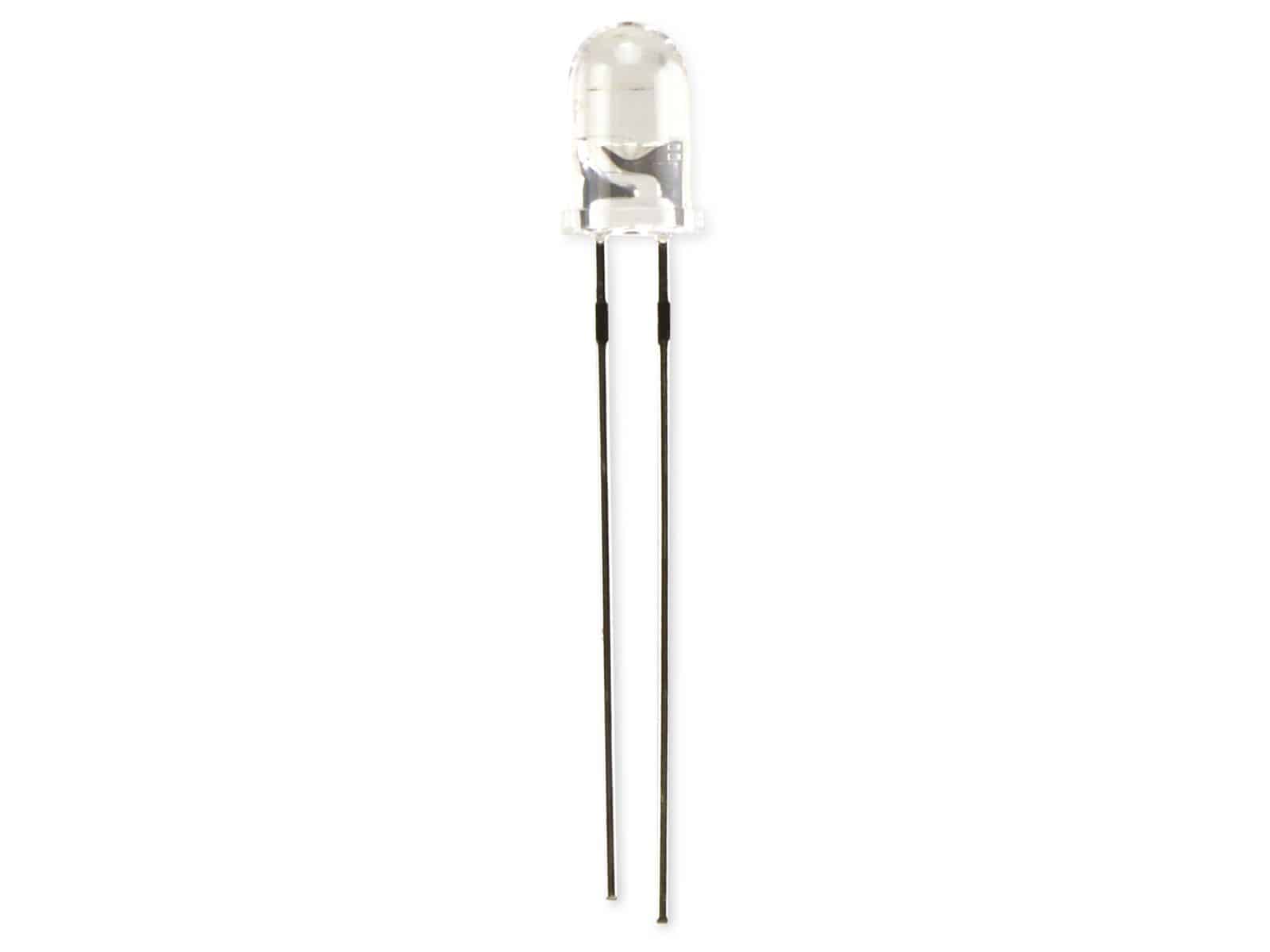

KINGBRIGHT LED, L-7113SEC-J3, Rot, 5 mm (T-1 3/4), 625 nm, 11000 mcd, 20°, Rund

Entdecken Sie die leuchtende Welt der KINGBRIGHT LED L-7113SEC-J3, eine rote 5 mm LED, die Ihre Projekte mit intensiver Farbkraft und außergewöhnlicher Helligkeit zum Leben erweckt. Diese LED ist nicht nur eine Lichtquelle, sondern ein kreatives Werkzeug, das Ihre Ideen in strahlende Realität verwandelt.

Brillante Leistung, Kompakte Form: Die KINGBRIGHT L-7113SEC-J3 LED

Die KINGBRIGHT L-7113SEC-J3 ist eine rote 5 mm (T-1 3/4) LED, die für ihre hohe Leuchtstärke und Zuverlässigkeit bekannt ist. Mit einer Wellenlänge von 625 nm erzeugt sie ein tiefes, sattes Rot, das sofort ins Auge fällt. Ihre Helligkeit von 11000 mcd sorgt dafür, dass Ihre Signale, Anzeigen oder dekorativen Elemente auch bei hellem Umgebungslicht klar erkennbar sind. Der Abstrahlwinkel von 20° ermöglicht eine fokussierte Lichtverteilung, ideal für Anwendungen, bei denen eine präzise Ausrichtung des Lichts erforderlich ist. Ob für Hobbyprojekte, professionelle Anwendungen oder industrielle Zwecke – diese LED bietet die perfekte Kombination aus Leistung und Vielseitigkeit.

Technische Details im Überblick

Um Ihnen einen umfassenden Überblick über die technischen Spezifikationen zu geben, haben wir die wichtigsten Daten übersichtlich zusammengefasst:

Eigenschaft	Wert
Farbe	Rot
Größe	5 mm (T-1 3/4)
Wellenlänge	625 nm
Leuchtstärke	11000 mcd
Abstrahlwinkel	20°
Form	Rund
Hersteller	KINGBRIGHT
Artikelnummer	L-7113SEC-J3

Entfesseln Sie Ihre Kreativität: Anwendungsbereiche der KINGBRIGHT LED

Die KINGBRIGHT L-7113SEC-J3 ist mehr als nur ein Bauteil – sie ist ein Schlüssel zur Verwirklichung Ihrer kreativen Visionen. Hier sind einige Anwendungsbereiche, in denen diese LED ihre Stärken voll ausspielen kann:

• Signalanlagen: Ob im Modellbau, in der Gebäudeautomation oder in industriellen Anwendungen – die hohe Leuchtstärke und das intensive Rot machen diese LED zu einer idealen Wahl für gut sichtbare Signale.
• Anzeigen: Gestalten Sie auffällige Displays für Messgeräte, Bedienfelder oder Informationssysteme. Die präzise Lichtverteilung sorgt für eine klare und deutliche Darstellung.
• Dekorative Beleuchtung: Verleihen Sie Ihren Projekten einen Hauch von Farbe und Atmosphäre. Nutzen Sie die LED für stimmungsvolle Akzente, effektvolle Lichtspiele oder individuelle Designelemente.
• Hobbyprojekte: Lassen Sie Ihrer Fantasie freien Lauf und experimentieren Sie mit der LED in Ihren DIY-Projekten. Ob leuchtende Schmuckstücke, interaktive Kunstwerke oder innovative Gadgets – die Möglichkeiten sind grenzenlos.
• Modellbau: Bringen Sie Ihre Modelle mit realistischen Lichtern zum Leben. Die kompakte Größe und die hohe Leuchtstärke machen diese LED zu einer perfekten Wahl für detailgetreue Nachbildungen.
• Weihnachtsbeleuchtung: Nutzen Sie die LED für stimmungsvolle Akzente, effektvolle Lichtspiele oder individuelle Designelemente in Ihrer Weihnachtsdekoration.

Warum die KINGBRIGHT L-7113SEC-J3 die Richtige für Sie ist

Die Entscheidung für die richtige LED ist entscheidend für den Erfolg Ihres Projekts. Die KINGBRIGHT L-7113SEC-J3 bietet eine Vielzahl von Vorteilen, die sie von anderen LEDs abheben:

• Hervorragende Helligkeit: Mit 11000 mcd überstrahlt diese LED viele andere Modelle und sorgt für eine optimale Sichtbarkeit, selbst in hellen Umgebungen.
• Reines, intensives Rot: Die Wellenlänge von 625 nm garantiert ein sattes, leuchtendes Rot, das sofort Aufmerksamkeit erregt.
• Fokussierte Lichtverteilung: Der Abstrahlwinkel von 20° ermöglicht eine präzise Ausrichtung des Lichts, ideal für Anwendungen, bei denen es auf Genauigkeit ankommt.
• Hohe Zuverlässigkeit: KINGBRIGHT ist ein renommierter Hersteller, der für seine hochwertigen und langlebigen LEDs bekannt ist.
• Einfache Integration: Die Standardbauform (5 mm, T-1 3/4) ermöglicht eine problemlose Integration in bestehende Schaltungen und Projekte.
• Vielseitige Einsatzmöglichkeiten: Ob für professionelle Anwendungen, Hobbyprojekte oder dekorative Zwecke – diese LED ist ein echter Allrounder.

Tipps und Tricks für den optimalen Einsatz Ihrer LED

Damit Sie das volle Potenzial Ihrer KINGBRIGHT L-7113SEC-J3 ausschöpfen können, haben wir einige nützliche Tipps und Tricks zusammengestellt:

• Vorwiderstand verwenden: Um die LED vor Überlastung zu schützen, ist die Verwendung eines Vorwiderstands unerlässlich. Berechnen Sie den passenden Widerstandswert anhand der Betriebsspannung und des Stroms.
• Korrekte Polung beachten: LEDs sind polaritätsempfindlich. Achten Sie auf die richtige Polung (Anode und Kathode), um Beschädigungen zu vermeiden.
• Kühlung berücksichtigen: Bei längeren Betriebsdauern und höheren Strömen kann eine Kühlung erforderlich sein, um die Lebensdauer der LED zu verlängern.
• Geeignete Stromquelle verwenden: Verwenden Sie eine stabile Stromquelle, um eine gleichmäßige Helligkeit und eine lange Lebensdauer der LED zu gewährleisten.
• Kreativ werden: Experimentieren Sie mit verschiedenen Schaltungen, Anordnungen und Steuerungsmethoden, um einzigartige Lichteffekte zu erzielen.

Technische Details im Detail

Für alle, die es genau wissen wollen, hier noch einige detailliertere Informationen zu den technischen Eigenschaften der KINGBRIGHT L-7113SEC-J3 LED:

• Durchlassspannung (Forward Voltage): Typischerweise liegt die Durchlassspannung bei 2.0 V bis 2.5 V. Beachten Sie die genauen Angaben im Datenblatt des Herstellers.
• Durchlassstrom (Forward Current): Der empfohlene Durchlassstrom beträgt in der Regel 20 mA. Überschreiten Sie diesen Wert nicht, um die Lebensdauer der LED nicht zu beeinträchtigen.
• Betrachtungswinkel (Viewing Angle): Der Betrachtungswinkel von 20° bezieht sich auf den Winkel, in dem die Helligkeit auf die Hälfte des Maximalwerts abfällt.
• Gehäuseform: Die LED ist in einem standardmäßigen T-1 3/4 (5 mm) Gehäuse untergebracht, das eine einfache Montage auf Leiterplatten oder in Gehäusen ermöglicht.
• Material: Das Gehäuse besteht in der Regel aus Epoxidharz, das eine gute Lichtdurchlässigkeit und mechanische Stabilität gewährleistet.
• Betriebstemperatur: Die LED ist für einen Betriebstemperaturbereich von -40°C bis +85°C ausgelegt.
• Lagerungstemperatur: Die Lagerungstemperatur sollte zwischen -40°C und +100°C liegen.

Die Bedeutung von Lichtfarbe und Wellenlänge

Die Lichtfarbe und Wellenlänge sind entscheidende Faktoren für die Wahrnehmung und Wirkung von Licht. Die KINGBRIGHT L-7113SEC-J3 emittiert rotes Licht mit einer Wellenlänge von 625 nm. Diese Wellenlänge liegt im optimalen Bereich für rotes Licht und sorgt für eine intensive und gut sichtbare Farbwiedergabe.

Die Wellenlänge des Lichts bestimmt seine Farbe. Rotes Licht hat eine längere Wellenlänge als beispielsweise blaues oder grünes Licht. Diese unterschiedlichen Wellenlängen werden von unseren Augen unterschiedlich wahrgenommen und lösen unterschiedliche Empfindungen aus.

Rotes Licht wird oft mit Energie, Leidenschaft und Aufmerksamkeit assoziiert. Es kann auch als Warnsignal oder zur Hervorhebung wichtiger Informationen eingesetzt werden. In der dekorativen Beleuchtung kann rotes Licht eine warme und stimmungsvolle Atmosphäre erzeugen.

Sicherheitshinweise für den Umgang mit LEDs

Obwohl LEDs im Allgemeinen als sichere Bauelemente gelten, sollten Sie dennoch einige grundlegende Sicherheitsvorkehrungen beachten:

• Augenschutz: Blicken Sie niemals direkt in eine eingeschaltete LED, insbesondere nicht bei hoher Helligkeit. Dies kann zu Augenreizungen oder sogar zu Schäden an der Netzhaut führen.
• ESD-Schutz: LEDs sind empfindlich gegenüber elektrostatischer Entladung (ESD). Tragen Sie beim Umgang mit LEDs eine ESD-Schutzarmband oder arbeiten Sie auf einer ESD-geschützten Arbeitsfläche.
• Überlastung vermeiden: Betreiben Sie die LED niemals außerhalb der spezifizierten Parameter (Spannung, Strom, Temperatur). Eine Überlastung kann zu Beschädigungen oder zum Ausfall der LED führen.
• Sichere Montage: Achten Sie auf eine sichere und stabile Montage der LED, um Kurzschlüsse oder mechanische Beschädigungen zu vermeiden.
• Entsorgung: Entsorgen Sie defekte oder verbrauchte LEDs fachgerecht gemäß den geltenden Umweltvorschriften.

FAQ – Häufig gestellte Fragen zur KINGBRIGHT L-7113SEC-J3 LED

Wie berechne ich den passenden Vorwiderstand für die LED?

Die Berechnung des Vorwiderstands ist wichtig, um die LED vor Schäden durch zu hohen Strom zu schützen. Verwenden Sie folgende Formel:

R = (V_S – V_F) / I_F

Dabei ist:

• R = Widerstandswert in Ohm
• V_S = Versorgungsspannung in Volt
• V_F = Durchlassspannung der LED in Volt (typischerweise 2.0 V bis 2.5 V)
• I_F = Durchlassstrom der LED in Ampere (typischerweise 0.02 A oder 20 mA)

Beispiel: Bei einer Versorgungsspannung von 5 V und einer Durchlassspannung von 2.2 V ergibt sich:

R = (5 V – 2.2 V) / 0.02 A = 140 Ohm

Wählen Sie einen Widerstandswert, der dem berechneten Wert am nächsten kommt (z. B. 150 Ohm). Es ist besser, einen etwas höheren Widerstandswert zu wählen, um die LED zusätzlich zu schützen.

Welche Polung hat die LED?

LEDs sind polaritätsempfindlich, d.h. sie funktionieren nur, wenn sie in der richtigen Richtung angeschlossen werden. Die Anode (positiver Anschluss) ist in der Regel durch ein längeres Beinchen oder eine abgeflachte Seite am Gehäuse gekennzeichnet. Die Kathode (negativer Anschluss) hat ein kürzeres Beinchen oder eine runde Seite am Gehäuse. Achten Sie darauf, die LED entsprechend der Polung in Ihre Schaltung einzubauen.

Kann ich die LED dimmen?

Ja, die KINGBRIGHT L-7113SEC-J3 LED kann gedimmt werden. Es gibt verschiedene Methoden, um LEDs zu dimmen:

• Pulsweitenmodulation (PWM): Dies ist die gängigste Methode zum Dimmen von LEDs. Dabei wird die LED mit einer hohen Frequenz ein- und ausgeschaltet, wobei das Verhältnis zwischen Ein- und Aus-Zeit (das Tastverhältnis) die Helligkeit bestimmt.
• Analoge Stromregelung: Hierbei wird der Strom durch die LED mit einem variablen Widerstand oder einer Stromquelle eingestellt. Diese Methode ist weniger effizient als PWM, kann aber in einigen Anwendungen sinnvoll sein.

Für die PWM-Dimmung benötigen Sie einen Mikrocontroller oder einen speziellen PWM-Dimmer, der das PWM-Signal erzeugt. Achten Sie darauf, dass der Dimmer für den Betrieb mit LEDs geeignet ist.

Wie lange ist die Lebensdauer der LED?

Die Lebensdauer einer LED wird in der Regel in Stunden angegeben und bezieht sich auf die Zeit, in der die Helligkeit der LED auf einen bestimmten Prozentsatz (z. B. 70 %) des ursprünglichen Wertes abfällt. Die KINGBRIGHT L-7113SEC-J3 hat eine typische Lebensdauer von mehreren zehntausend Stunden, abhängig von den Betriebsbedingungen (Strom, Temperatur).

Um die Lebensdauer der LED zu maximieren, sollten Sie sie innerhalb der spezifizierten Parameter betreiben, eine ausreichende Kühlung gewährleisten und sie vor extremen Temperaturen und Feuchtigkeit schützen.

Welche Alternativen gibt es zu dieser LED?

Wenn Sie nach Alternativen zur KINGBRIGHT L-7113SEC-J3 suchen, sollten Sie folgende Aspekte berücksichtigen:

• Helligkeit: Wenn Sie eine höhere oder niedrigere Helligkeit benötigen, suchen Sie nach LEDs mit einer entsprechenden Leuchtstärke (mcd).
• Farbe: Wenn Sie eine andere Farbe benötigen, gibt es eine große Auswahl an LEDs in verschiedenen Farben (z. B. Grün, Blau, Gelb, Weiß).
• Abstrahlwinkel: Wenn Sie eine breitere oder engere Lichtverteilung benötigen, suchen Sie nach LEDs mit einem entsprechenden Abstrahlwinkel.
• Bauform: Wenn Sie eine andere Bauform benötigen (z. B. SMD, bedrahtet), gibt es eine Vielzahl von LEDs in verschiedenen Gehäuseformen.
• Hersteller: Es gibt viele verschiedene Hersteller von LEDs, wie z. B. Osram, Cree, Nichia und Samsung. Vergleichen Sie die technischen Daten und Preise, um die beste Option für Ihre Anwendung zu finden.

Einige mögliche Alternativen zur KINGBRIGHT L-7113SEC-J3 könnten sein:

• Osram LRTB G6SF
• Cree C566C-RCS-CW0Y0DD2
• Nichia NSPY510S

Wo finde ich das Datenblatt der LED?

Das Datenblatt der KINGBRIGHT L-7113SEC-J3 enthält detaillierte Informationen zu den technischen Spezifikationen, den Betriebsbedingungen und den Abmessungen der LED. Sie können das Datenblatt in der Regel auf der Website des Herstellers KINGBRIGHT oder bei Online-Händlern finden. Suchen Sie einfach nach der Artikelnummer „L-7113SEC-J3“ in einer Suchmaschine, um das Datenblatt zu finden.

Das Datenblatt ist eine wichtige Informationsquelle für die Planung und den Bau Ihrer Schaltungen. Lesen Sie es sorgfältig durch, um sicherzustellen, dass Sie die LED korrekt verwenden und die optimalen Ergebnisse erzielen.

Ist die LED RoHS-konform?

Die RoHS-Konformität (Restriction of Hazardous Substances) bedeutet, dass die LED bestimmte gefährliche Stoffe nicht enthält oder nur in geringen Mengen verwendet. Die meisten modernen LEDs, einschließlich der KINGBRIGHT L-7113SEC-J3, sind RoHS-konform. Überprüfen Sie jedoch das Datenblatt oder die Produktbeschreibung, um sicherzustellen, dass die LED den geltenden RoHS-Anforderungen entspricht.

Wie kann ich die Helligkeit der LED erhöhen?

Es gibt verschiedene Möglichkeiten, die Helligkeit der KINGBRIGHT L-7113SEC-J3 LED zu erhöhen:

• Erhöhen Sie den Durchlassstrom: Erhöhen Sie den Strom durch die LED, aber achten Sie darauf, den maximal zulässigen Wert nicht zu überschreiten (siehe Datenblatt).
• Verwenden Sie eine höhere Versorgungsspannung: Erhöhen Sie die Versorgungsspannung und passen Sie den Vorwiderstand entsprechend an.
• Verwenden Sie eine Linse oder einen Reflektor: Eine Linse oder ein Reflektor kann das Licht der LED bündeln und die Helligkeit in eine bestimmte Richtung erhöhen.
• Verwenden Sie mehrere LEDs: Verwenden Sie mehrere LEDs in einer Anordnung, um die Gesamthelligkeit zu erhöhen.

Beachten Sie, dass eine Erhöhung der Helligkeit auch die Wärmeentwicklung der LED erhöht. Stellen Sie sicher, dass Sie eine ausreichende Kühlung gewährleisten, um die Lebensdauer der LED nicht zu beeinträchtigen.
