Kühlkörper

Kühlkörper – Damit Ihre Elektronik einen kühlen Kopf bewahrt

In der faszinierenden Welt der Elektronik, wo winzige Bauteile unglaubliche Leistungen vollbringen, lauert eine unsichtbare Gefahr: Hitze. Sie ist der stille Feind, der die Performance beeinträchtigen, die Lebensdauer verkürzen und im schlimmsten Fall zum Ausfall führen kann. Doch es gibt eine Lösung, einen zuverlässigen Verbündeten im Kampf gegen die Überhitzung: den Kühlkörper.

Bei uns finden Sie eine vielfältige Auswahl an Kühlkörpern, die speziell dafür entwickelt wurden, Ihre elektronischen Komponenten vor den schädlichen Auswirkungen von Wärme zu schützen. Egal, ob Sie ein begeisterter Bastler, ein professioneller Ingenieur oder einfach nur jemand sind, der die Langlebigkeit seiner Geräte sicherstellen möchte – wir haben den passenden Kühlkörper für Ihre Bedürfnisse.

Tauchen Sie ein in die Welt der Wärmeableitung und entdecken Sie, wie Kühlkörper Ihre Elektronik nicht nur schützen, sondern auch deren volles Potenzial entfalten können. Lassen Sie uns gemeinsam dafür sorgen, dass Ihre Projekte reibungslos laufen und Ihre Geräte eine lange Lebensdauer haben.

Die Bedeutung von Kühlkörpern in der Elektronik

Elektronische Bauteile wie Prozessoren, Grafikkarten, Verstärker und Netzteile erzeugen im Betrieb Wärme. Diese Wärme entsteht durch den elektrischen Widerstand, den die Bauteile dem Stromfluss entgegensetzen. Je höher die Leistung und je kleiner die Bauteile werden, desto größer ist das Problem der Wärmeentwicklung.

Ohne eine effektive Wärmeableitung kann die Temperatur der Bauteile schnell kritische Werte erreichen. Dies führt nicht nur zu einer Verlangsamung der Leistung (bekannt als „Thermal Throttling“), sondern auch zu einer Beschädigung der Bauteile selbst. Überhitzung kann die Lebensdauer erheblich verkürzen und im schlimmsten Fall zu einem irreparablen Ausfall führen. Kühlkörper sind daher ein unverzichtbarer Bestandteil moderner Elektronik, um diese Probleme zu vermeiden.

Wie funktionieren Kühlkörper?

Kühlkörper basieren auf dem Prinzip der Wärmeübertragung. Sie sind in der Regel aus Materialien mit hoher Wärmeleitfähigkeit gefertigt, wie zum Beispiel Aluminium oder Kupfer. Diese Materialien nehmen die Wärme von den elektronischen Bauteilen auf und leiten sie an die umgebende Luft weiter.

Die Wärmeübertragung erfolgt im Wesentlichen durch drei Mechanismen:

• Wärmeleitung: Die Wärme wird durch das Material des Kühlkörpers von den wärmeren zu den kälteren Bereichen transportiert.
• Konvektion: Die Wärme wird von der Oberfläche des Kühlkörpers an die umgebende Luft abgegeben. Dabei erwärmt sich die Luft, steigt auf und wird durch kühlere Luft ersetzt.
• Wärmestrahlung: Die Wärme wird in Form von elektromagnetischen Wellen von der Oberfläche des Kühlkörpers abgestrahlt.

Um die Wärmeübertragung zu optimieren, haben Kühlkörper in der Regel eine große Oberfläche. Dies wird durch Rippen, Lamellen oder andere spezielle Formen erreicht. Je größer die Oberfläche, desto mehr Wärme kann an die umgebende Luft abgegeben werden.

Die verschiedenen Arten von Kühlkörpern

Es gibt eine Vielzahl von Kühlkörpern, die sich in ihrer Bauform, ihrem Material und ihrer Kühlleistung unterscheiden. Die Wahl des richtigen Kühlkörpers hängt von den spezifischen Anforderungen der jeweiligen Anwendung ab.

Passivkühlkörper

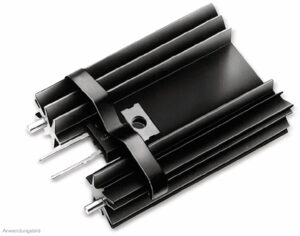

Passivkühlkörper sind die einfachste Form von Kühlkörpern. Sie arbeiten ohne zusätzliche Energie und nutzen ausschließlich die natürliche Konvektion und Wärmestrahlung zur Wärmeableitung. Sie sind ideal für Anwendungen mit geringer Wärmeleistung, wie zum Beispiel Kühlkörper für Speicherchips oder kleine elektronische Bauteile.

Vorteile von Passivkühlkörpern:

• Kein Stromverbrauch
• Geräuschlos
• Wartungsarm
• Kostengünstig

Nachteile von Passivkühlkörpern:

• Geringere Kühlleistung im Vergleich zu Aktivkühlkörpern
• Abhängig von der Umgebungstemperatur

Aktivkühlkörper

Aktivkühlkörper verwenden zusätzlich einen Lüfter, um die Konvektion zu verstärken und die Wärmeableitung zu verbessern. Sie sind ideal für Anwendungen mit höherer Wärmeleistung, wie zum Beispiel CPU-Kühler oder Grafikkartenkühler. Der Lüfter sorgt für einen konstanten Luftstrom, der die Wärme effizient von den Kühlrippen abtransportiert.

Vorteile von Aktivkühlkörpern:

• Höhere Kühlleistung im Vergleich zu Passivkühlkörpern
• Unabhängiger von der Umgebungstemperatur

Nachteile von Aktivkühlkörpern:

• Stromverbrauch
• Geräuschentwicklung
• Wartungsaufwand (Lüfter kann verschmutzen oder ausfallen)
• Höhere Kosten

Flüssigkeitskühlungen

Flüssigkeitskühlungen sind eine noch effizientere Methode zur Wärmeableitung. Sie verwenden eine Kühlflüssigkeit, die die Wärme von den elektronischen Bauteilen aufnimmt und zu einem Radiator transportiert. Dort wird die Wärme an die Umgebungsluft abgegeben. Flüssigkeitskühlungen sind ideal für High-End-Anwendungen, bei denen eine maximale Kühlleistung erforderlich ist, wie zum Beispiel High-End-Gaming-PCs oder Server.

Vorteile von Flüssigkeitskühlungen:

• Sehr hohe Kühlleistung
• Geringere Geräuschentwicklung im Vergleich zu Aktivkühlkörpern
• Ermöglicht höhere Übertaktungsraten

Nachteile von Flüssigkeitskühlungen:

• Hohe Kosten
• Komplexere Installation
• Wartungsaufwand (regelmäßiges Nachfüllen der Kühlflüssigkeit)
• Risiko von Undichtigkeiten

Spezielle Kühlkörper

Neben den gängigen Kühlkörpern gibt es auch spezielle Varianten für bestimmte Anwendungen:

• Heatpipes: Heatpipes sind geschlossene Röhren, die mit einer speziellen Flüssigkeit gefüllt sind. Diese Flüssigkeit verdampft an der warmen Seite der Heatpipe und kondensiert an der kalten Seite, wodurch die Wärme effizient transportiert wird.
• Thermoelektrische Kühler (TEC): TECs nutzen den Peltier-Effekt, um Wärme von einer Seite des Kühlers zur anderen zu transportieren. Sie können Temperaturen unterhalb der Umgebungstemperatur erreichen, sind aber ineffizienter als andere Kühlmethoden.
• Kühlkörper für LED-Beleuchtung: LED-Leuchten erzeugen ebenfalls Wärme, die abgeführt werden muss, um die Lebensdauer der LEDs zu verlängern. Spezielle Kühlkörper für LEDs sind so konzipiert, dass sie eine optimale Wärmeableitung gewährleisten.

Materialien von Kühlkörpern

Die Wahl des Materials spielt eine entscheidende Rolle für die Effizienz eines Kühlkörpers. Die wichtigsten Materialien sind:

• Aluminium: Aluminium ist ein leichtes und kostengünstiges Material mit guter Wärmeleitfähigkeit. Es ist das am häufigsten verwendete Material für Kühlkörper.
• Kupfer: Kupfer hat eine höhere Wärmeleitfähigkeit als Aluminium, ist aber auch schwerer und teurer. Kupferkühlkörper werden oft in High-End-Anwendungen eingesetzt, bei denen eine maximale Kühlleistung erforderlich ist.
• Kombinationen aus Aluminium und Kupfer: Einige Kühlkörper kombinieren Aluminium und Kupfer, um die Vorteile beider Materialien zu nutzen. Beispielsweise kann ein Aluminiumkühlkörper mit einer Kupferbasis versehen sein, um die Wärmeableitung vom Bauteil zu verbessern.

Auswahl des richtigen Kühlkörpers

Die Auswahl des richtigen Kühlkörpers hängt von verschiedenen Faktoren ab:

• Wärmeleistung des Bauteils: Die Wärmeleistung (TDP – Thermal Design Power) des Bauteils ist der wichtigste Faktor bei der Auswahl des Kühlkörpers. Der Kühlkörper muss in der Lage sein, die gesamte Wärme abzuführen, die das Bauteil erzeugt.
• Bauform und Größe des Bauteils: Der Kühlkörper muss physisch auf das Bauteil passen und darf keine anderen Komponenten auf der Platine behindern.
• Platzverhältnisse im Gehäuse: In einigen Gehäusen ist der Platz für Kühlkörper begrenzt. In diesem Fall muss ein kompakter Kühlkörper gewählt werden.
• Geräuschentwicklung: Wenn eine geringe Geräuschentwicklung wichtig ist, sollte ein Passivkühlkörper oder ein Aktivkühlkörper mit einem leisen Lüfter gewählt werden.
• Budget: Kühlkörper sind in verschiedenen Preisklassen erhältlich. Die Wahl des Kühlkörpers sollte auch vom verfügbaren Budget abhängen.

Um den passenden Kühlkörper zu finden, sollten Sie die technischen Daten des Bauteils und des Kühlkörpers sorgfältig prüfen. Achten Sie insbesondere auf die Wärmeleistung des Bauteils und die Kühlleistung des Kühlkörpers. Die Kühlleistung des Kühlkörpers sollte idealerweise höher sein als die Wärmeleistung des Bauteils.

Installation von Kühlkörpern

Die Installation von Kühlkörpern ist in der Regel einfach, erfordert aber dennoch Sorgfalt und Präzision. Hier sind einige allgemeine Schritte:

1. Reinigung der Oberfläche: Reinigen Sie die Oberfläche des Bauteils und des Kühlkörpers gründlich, um Staub und Schmutz zu entfernen. Verwenden Sie dazu am besten Isopropylalkohol und ein fusselfreies Tuch.
2. Auftragen von Wärmeleitpaste: Tragen Sie eine dünne Schicht Wärmeleitpaste auf die Oberfläche des Bauteils auf. Die Wärmeleitpaste füllt die mikroskopisch kleinen Unebenheiten zwischen dem Bauteil und dem Kühlkörper aus und verbessert so die Wärmeübertragung. Achten Sie darauf, nicht zu viel Wärmeleitpaste aufzutragen, da dies die Wärmeübertragung beeinträchtigen kann.
3. Befestigung des Kühlkörpers: Befestigen Sie den Kühlkörper mithilfe von Schrauben, Clips oder Klebstoff am Bauteil. Achten Sie darauf, dass der Kühlkörper fest und sicher sitzt und einen guten Kontakt zum Bauteil hat.
4. Anschluss des Lüfters (bei Aktivkühlkörpern): Schließen Sie den Lüfter an den entsprechenden Anschluss auf dem Mainboard oder Netzteil an.

Es ist wichtig, die Anweisungen des Herstellers des Kühlkörpers genau zu befolgen, um eine korrekte Installation zu gewährleisten.

Wartung von Kühlkörpern

Um die optimale Leistung des Kühlkörpers zu erhalten, ist eine regelmäßige Wartung erforderlich. Die wichtigsten Wartungsarbeiten sind:

• Reinigung des Kühlkörpers: Entfernen Sie regelmäßig Staub und Schmutz von den Kühlrippen des Kühlkörpers. Verwenden Sie dazu eine weiche Bürste oder einen Staubsauger mit Bürstenaufsatz.
• Reinigung des Lüfters (bei Aktivkühlkörpern): Reinigen Sie den Lüfter regelmäßig, um Staubablagerungen zu entfernen. Dies verhindert, dass der Lüfter langsamer läuft oder blockiert wird.
• Erneuerung der Wärmeleitpaste: Erneuern Sie die Wärmeleitpaste in regelmäßigen Abständen (z.B. alle 1-2 Jahre), um eine optimale Wärmeübertragung zu gewährleisten.

Kühlkörper für verschiedene Anwendungsbereiche

Kühlkörper sind in einer Vielzahl von Anwendungsbereichen unverzichtbar. Hier sind einige Beispiele:

CPU-Kühler

CPU-Kühler sind speziell für die Kühlung von Prozessoren (CPUs) in Computern entwickelt. Sie sind in verschiedenen Bauformen und Größen erhältlich, um den unterschiedlichen Anforderungen verschiedener CPUs gerecht zu werden. CPU-Kühler können entweder passiv oder aktiv sein. Aktive CPU-Kühler verwenden in der Regel einen Lüfter, um die Wärmeableitung zu verbessern.

GPU-Kühler

GPU-Kühler sind für die Kühlung von Grafikkarten (GPUs) in Computern konzipiert. Sie ähneln CPU-Kühlern, sind aber in der Regel größer und leistungsstärker, da GPUs oft mehr Wärme erzeugen als CPUs. GPU-Kühler können ebenfalls passiv oder aktiv sein. Einige High-End-Grafikkarten verwenden sogar Flüssigkeitskühlungen.

Kühlkörper für SSDs

Solid-State-Drives (SSDs) können im Betrieb ebenfalls Wärme erzeugen, insbesondere bei hohen Schreib- und Lesezugriffen. Kühlkörper für SSDs helfen, die Temperatur der SSD zu senken und so deren Lebensdauer und Leistung zu verbessern. Diese Kühlkörper sind oft klein und kompakt, um in den begrenzten Platz im Computergehäuse zu passen.

Kühlkörper für Raspberry Pi

Der Raspberry Pi ist ein kleiner Einplatinencomputer, der in einer Vielzahl von Projekten eingesetzt wird. Da der Raspberry Pi keine aktive Kühlung hat, kann er bei hoher Last überhitzen. Kühlkörper für Raspberry Pi helfen, die Temperatur des Prozessors zu senken und so die Stabilität des Systems zu gewährleisten. Diese Kühlkörper sind oft aus Aluminium gefertigt und werden mit Wärmeleitklebeband am Prozessor befestigt.

Kühlkörper für LED-Beleuchtung

LED-Leuchten sind energieeffizient und langlebig, erzeugen aber dennoch Wärme. Kühlkörper für LED-Beleuchtung sind so konzipiert, dass sie die Wärme von den LEDs ableiten und so deren Lebensdauer verlängern. Diese Kühlkörper sind oft aus Aluminium gefertigt und haben eine spezielle Form, um eine optimale Wärmeableitung zu gewährleisten.

Kühlkörper für Netzteile

Netzteile erzeugen ebenfalls Wärme, die abgeführt werden muss, um eine zuverlässige Funktion zu gewährleisten. Kühlkörper für Netzteile sind in der Regel aus Aluminium gefertigt und werden an den wärmeerzeugenden Bauteilen im Netzteil befestigt.

Häufige Fehler bei der Verwendung von Kühlkörpern

Auch bei der Verwendung von Kühlkörpern können Fehler auftreten, die die Kühlleistung beeinträchtigen:

• Falsche Größe oder Art des Kühlkörpers: Verwenden Sie immer einen Kühlkörper, der für die Wärmeleistung des jeweiligen Bauteils geeignet ist.
• Falsche Installation: Stellen Sie sicher, dass der Kühlkörper fest und sicher sitzt und einen guten Kontakt zum Bauteil hat.
• Zu viel oder zu wenig Wärmeleitpaste: Verwenden Sie eine dünne, gleichmäßige Schicht Wärmeleitpaste. Zu viel oder zu wenig Wärmeleitpaste kann die Wärmeübertragung beeinträchtigen.
• Staub und Schmutz: Reinigen Sie den Kühlkörper regelmäßig, um Staub und Schmutz zu entfernen.
• Defekter Lüfter: Überprüfen Sie regelmäßig den Lüfter (bei Aktivkühlkörpern) und ersetzen Sie ihn bei Bedarf.

Wo Sie hochwertige Kühlkörper finden

Bei uns finden Sie eine breite Auswahl an hochwertigen Kühlkörpern für verschiedene Anwendungen. Wir bieten Kühlkörper von renommierten Herstellern, die für ihre Qualität und Zuverlässigkeit bekannt sind. Unser Sortiment umfasst Passivkühlkörper, Aktivkühlkörper, Flüssigkeitskühlungen und spezielle Kühlkörper für verschiedene Bauteile und Anwendungen.

Unser kompetentes Team steht Ihnen gerne bei der Auswahl des richtigen Kühlkörpers für Ihre Bedürfnisse zur Seite. Wir beraten Sie gerne und helfen Ihnen, die optimale Lösung für Ihre Anwendung zu finden. Besuchen Sie unseren Online-Shop oder kontaktieren Sie uns direkt, um mehr zu erfahren.

FAQ – Häufig gestellte Fragen zu Kühlkörpern

Was ist ein Kühlkörper und wozu dient er?

Ein Kühlkörper ist ein Bauteil, das dazu dient, Wärme von elektronischen Komponenten abzuleiten und an die Umgebung abzugeben. Er verhindert eine Überhitzung, die zu Leistungsverlust, Beschädigung oder Ausfall der Elektronik führen kann. Kühlkörper werden in einer Vielzahl von Geräten eingesetzt, von Computern und Grafikkarten bis hin zu LED-Beleuchtung und Netzteilen.

Welche Arten von Kühlkörpern gibt es?

Es gibt hauptsächlich drei Arten von Kühlkörpern:

• Passivkühlkörper: Sie nutzen natürliche Konvektion und Wärmestrahlung, um Wärme abzuführen.
• Aktivkühlkörper: Sie verwenden zusätzlich einen Lüfter, um die Luftzirkulation zu verbessern und die Wärmeableitung zu beschleunigen.
• Flüssigkeitskühlungen: Sie verwenden eine Kühlflüssigkeit, die die Wärme aufnimmt und zu einem Radiator transportiert, wo sie an die Umgebung abgegeben wird.

Welches Material ist am besten für Kühlkörper geeignet?

Die gängigsten Materialien für Kühlkörper sind Aluminium und Kupfer. Kupfer hat eine höhere Wärmeleitfähigkeit als Aluminium, ist aber auch schwerer und teurer. Aluminium ist leichter, kostengünstiger und bietet dennoch eine gute Wärmeableitung. Oft werden auch Kombinationen aus beiden Materialien verwendet.

Wie wähle ich den richtigen Kühlkörper für meine Anwendung aus?

Bei der Auswahl des richtigen Kühlkörpers sollten Sie folgende Faktoren berücksichtigen:

• Wärmeleistung (TDP) des Bauteils: Der Kühlkörper muss in der Lage sein, die gesamte Wärme abzuführen, die das Bauteil erzeugt.
• Bauform und Größe des Bauteils: Der Kühlkörper muss physisch auf das Bauteil passen und darf keine anderen Komponenten behindern.
• Platzverhältnisse im Gehäuse: In einigen Gehäusen ist der Platz für Kühlkörper begrenzt.
• Geräuschentwicklung: Wenn eine geringe Geräuschentwicklung wichtig ist, sollte ein Passivkühlkörper oder ein Aktivkühlkörper mit einem leisen Lüfter gewählt werden.
• Budget: Kühlkörper sind in verschiedenen Preisklassen erhältlich.

Wie installiere ich einen Kühlkörper richtig?

Die korrekte Installation eines Kühlkörpers ist entscheidend für seine Effizienz. Hier sind die wichtigsten Schritte:

1. Reinigen Sie die Oberfläche des Bauteils und des Kühlkörpers gründlich.
2. Tragen Sie eine dünne, gleichmäßige Schicht Wärmeleitpaste auf die Oberfläche des Bauteils auf.
3. Befestigen Sie den Kühlkörper fest und sicher am Bauteil, sodass ein guter Kontakt besteht.
4. Schließen Sie den Lüfter an (bei Aktivkühlkörpern).

Beachten Sie immer die Anweisungen des Herstellers.

Muss ich Wärmeleitpaste verwenden?

Ja, Wärmeleitpaste ist unerlässlich für eine effiziente Wärmeübertragung zwischen dem Bauteil und dem Kühlkörper. Sie füllt die mikroskopisch kleinen Unebenheiten aus und sorgt für einen besseren Wärmeübergang.

Wie oft muss ich die Wärmeleitpaste erneuern?

Es wird empfohlen, die Wärmeleitpaste alle 1-2 Jahre zu erneuern, um eine optimale Wärmeübertragung zu gewährleisten. Wenn Sie feststellen, dass die Temperatur Ihres Bauteils steigt, kann dies ein Zeichen dafür sein, dass die Wärmeleitpaste ausgetrocknet ist und erneuert werden muss.

Wie reinige ich einen Kühlkörper?

Reinigen Sie den Kühlkörper regelmäßig, um Staub und Schmutz zu entfernen, die die Wärmeableitung beeinträchtigen können. Verwenden Sie eine weiche Bürste oder einen Staubsauger mit Bürstenaufsatz, um die Kühlrippen zu reinigen. Bei Aktivkühlkörpern sollten Sie auch den Lüfter reinigen.

Was ist der Unterschied zwischen einem CPU-Kühler und einem GPU-Kühler?

CPU-Kühler sind für die Kühlung von Prozessoren (CPUs) und GPU-Kühler für die Kühlung von Grafikkarten (GPUs) konzipiert. GPU-Kühler sind in der Regel größer und leistungsstärker, da GPUs oft mehr Wärme erzeugen als CPUs.

Kann ich einen Kühlkörper auch für andere elektronische Bauteile verwenden?

Ja, Kühlkörper können auch für andere elektronische Bauteile verwendet werden, die Wärme erzeugen, wie z.B. SSDs, Raspberry Pi oder LED-Beleuchtung. Achten Sie jedoch darauf, dass der Kühlkörper für die Wärmeleistung des jeweiligen Bauteils geeignet ist und physisch passt.
