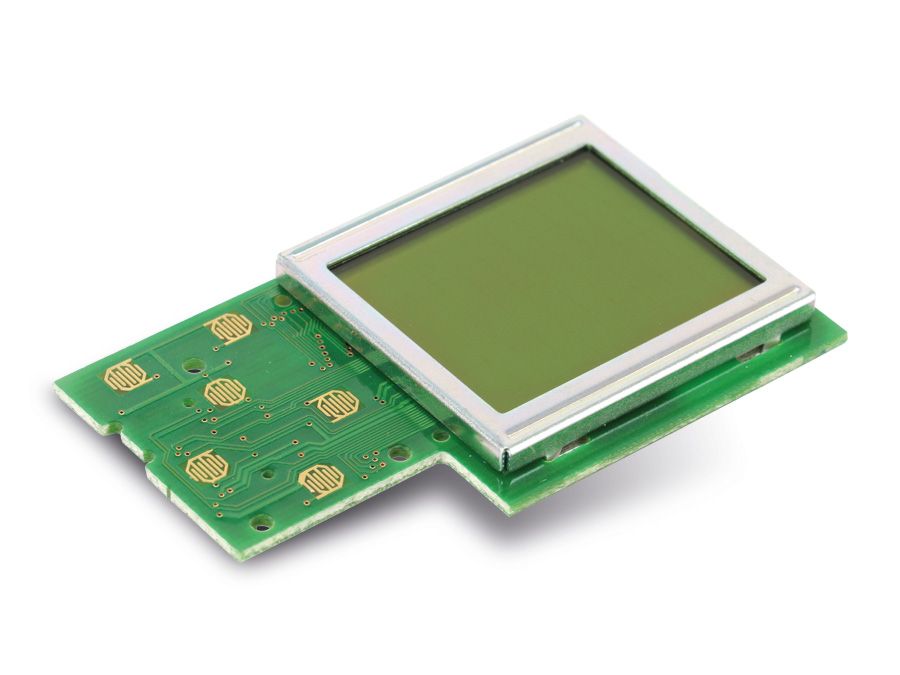

Entdecken Sie mit dem LCD-Modul HB10401 eine Welt klarer Information und grenzenloser Möglichkeiten! Dieses Display ist mehr als nur eine Anzeige – es ist ein Fenster zu Ihren Ideen, ein Werkzeug für Ihre Kreativität und ein Schlüssel zur Verwirklichung Ihrer Projekte. Tauchen Sie ein in die faszinierende Welt der Elektronik und erleben Sie, wie das HB10401 Ihre Visionen zum Leben erweckt.
Kristallklare Anzeige für Ihre Projekte
Das LCD-Modul HB10401, mit seiner Konfiguration von 4×10 Zeichen, bietet Ihnen die perfekte Plattform, um Daten, Meldungen und Menüs in beeindruckender Klarheit darzustellen. Egal, ob Sie ein ambitionierter Hobbybastler, ein erfahrener Ingenieur oder ein kreativer Künstler sind – dieses Display wird Sie mit seiner Zuverlässigkeit und Vielseitigkeit begeistern.
Stellen Sie sich vor, wie Ihre individuellen Projekte durch präzise dargestellte Informationen zum Leben erwachen. Ob Temperaturwerte, Sensorinformationen oder benutzerdefinierte Nachrichten – das HB10401 bringt Ihre Daten auf den Punkt und ermöglicht eine intuitive Interaktion mit Ihren Entwicklungen.
Technische Daten im Überblick
Hier finden Sie alle wichtigen technischen Details, die das LCD-Modul HB10401 zu einem unverzichtbaren Bestandteil Ihrer Projekte machen:
| Eigenschaft | Wert |
|---|---|
| Anzeigetyp | LCD (Liquid Crystal Display) |
| Anzeigeformat | 4 Zeilen x 10 Zeichen |
| Zeichenformat | 5×8 Pixel |
| Controller | Industriestandard-Controller (z.B. HD44780-kompatibel) |
| Schnittstelle | Parallele Schnittstelle (4-Bit oder 8-Bit) |
| Betriebsspannung | 5V DC |
| Hintergrundbeleuchtung | Optional (LED) |
| Betriebstemperatur | -20°C bis +70°C (modellabhängig) |
| Lagertemperatur | -30°C bis +80°C (modellabhängig) |
| Abmessungen | (Herstellerspezifisch, bitte Datenblatt beachten) |
| Stromaufnahme | (Herstellerspezifisch, bitte Datenblatt beachten) |
Anwendungsbereiche, die begeistern
Die Einsatzmöglichkeiten des LCD-Moduls HB10401 sind schier unbegrenzt. Lassen Sie sich von den folgenden Beispielen inspirieren und entdecken Sie, wie dieses Display Ihre Projekte bereichern kann:
- Hausautomation: Visualisieren Sie Temperatur, Luftfeuchtigkeit und andere Sensorwerte auf einen Blick. Steuern Sie Ihre Geräte bequem über ein benutzerfreundliches Menü.
- Industrielle Steuerung: Zeigen Sie Prozessdaten, Fehlermeldungen und Warnhinweise in Echtzeit an. Überwachen Sie Produktionsabläufe und greifen Sie bei Bedarf schnell ein.
- Hobbyprojekte: Erwecken Sie Ihre kreativen Ideen zum Leben! Ob Wetterstation, Spielkonsole oder Robotersteuerung – das HB10401 ist das perfekte Display für Ihre individuellen Projekte.
- Messtechnik: Stellen Sie Messwerte präzise und übersichtlich dar. Entwickeln Sie Ihre eigenen Messgeräte und analysieren Sie Daten mit höchster Genauigkeit.
- Kommunikation: Verwenden Sie das Display für die Anzeige von Nachrichten, Benachrichtigungen und Statusmeldungen. Bauen Sie interaktive Kommunikationssysteme und bleiben Sie immer auf dem Laufenden.
- Bildung: Vermitteln Sie Schülern und Studenten die Grundlagen der Elektronik und Programmierung auf spielerische Weise. Fördern Sie das Interesse an Technik und Wissenschaft.
Das HB10401 ist mehr als nur ein Display – es ist ein vielseitiges Werkzeug, das Ihnen unzählige Möglichkeiten eröffnet. Lassen Sie Ihrer Fantasie freien Lauf und entdecken Sie die unendlichen Potenziale dieses beeindruckenden LCD-Moduls!
Technische Details im Detail
Um Ihnen ein noch besseres Verständnis für die Funktionsweise und die technischen Aspekte des LCD-Moduls HB10401 zu vermitteln, gehen wir hier auf einige wichtige Details ein:
Ansteuerung: Das HB10401 wird in der Regel über eine parallele Schnittstelle angesteuert. Dabei können Sie zwischen dem 4-Bit- und dem 8-Bit-Modus wählen. Der 4-Bit-Modus benötigt weniger Pins, während der 8-Bit-Modus eine schnellere Datenübertragung ermöglicht. Die Ansteuerung erfolgt über einen Industriestandard-Controller, der in den meisten Fällen HD44780-kompatibel ist. Dies ermöglicht eine einfache Integration in bestehende Projekte und die Verwendung von Bibliotheken und Codebeispielen.
Hintergrundbeleuchtung: Viele Varianten des HB10401 verfügen über eine LED-Hintergrundbeleuchtung. Diese sorgt für eine optimale Lesbarkeit der Anzeige, auch bei schlechten Lichtverhältnissen. Die Hintergrundbeleuchtung kann in der Regel separat gesteuert werden, um den Stromverbrauch zu optimieren.
Kontrast: Der Kontrast des Displays kann in der Regel über ein Potentiometer eingestellt werden. Dies ermöglicht eine optimale Anpassung an die Umgebungsbedingungen und sorgt für eine klare und deutliche Darstellung der Zeichen.
Zeichensatz: Das HB10401 verfügt über einen integrierten Zeichensatz, der eine Vielzahl von Zeichen, Zahlen und Symbolen umfasst. Darüber hinaus können Sie eigene Zeichen definieren und auf dem Display darstellen. Dies eröffnet Ihnen die Möglichkeit, individuelle Symbole und Grafiken in Ihre Projekte zu integrieren.
Programmierung: Die Programmierung des HB10401 ist relativ einfach und unkompliziert. Es gibt zahlreiche Bibliotheken und Codebeispiele für verschiedene Mikrocontroller-Plattformen wie Arduino, Raspberry Pi und STM32. Mit diesen Bibliotheken können Sie das Display mit wenigen Zeilen Code ansteuern und Ihre eigenen Anwendungen entwickeln.
Warum das HB10401 die richtige Wahl ist
Das LCD-Modul HB10401 ist mehr als nur ein Display – es ist ein zuverlässiger Partner für Ihre Projekte. Hier sind einige Gründe, warum Sie sich für dieses Modul entscheiden sollten:
- Hohe Qualität: Das HB10401 zeichnet sich durch eine hohe Qualität und Zuverlässigkeit aus. Es ist robust und langlebig und hält auch anspruchsvollen Bedingungen stand.
- Einfache Bedienung: Die Ansteuerung des Displays ist einfach und unkompliziert. Es gibt zahlreiche Bibliotheken und Codebeispiele, die Ihnen den Einstieg erleichtern.
- Vielseitigkeit: Das HB10401 ist vielseitig einsetzbar und eignet sich für eine Vielzahl von Projekten. Ob Hausautomation, industrielle Steuerung oder Hobbyprojekt – dieses Display ist die perfekte Wahl.
- Klares Display: Die Anzeige ist klar und deutlich lesbar, auch bei schlechten Lichtverhältnissen. Die Hintergrundbeleuchtung sorgt für eine optimale Darstellung der Zeichen.
- Gutes Preis-Leistungs-Verhältnis: Das HB10401 bietet ein hervorragendes Preis-Leistungs-Verhältnis. Sie erhalten ein hochwertiges Display zu einem fairen Preis.
- Große Community: Es gibt eine große Community von Anwendern, die Ihnen bei Fragen und Problemen gerne weiterhelfen. Profitieren Sie von dem Wissen und der Erfahrung anderer Nutzer.
Mit dem LCD-Modul HB10401 treffen Sie die richtige Wahl für Ihre Projekte. Lassen Sie sich von der Qualität und Vielseitigkeit dieses Displays überzeugen und verwirklichen Sie Ihre Ideen!
FAQ – Häufig gestellte Fragen
Wie schließe ich das LCD-Modul HB10401 an meinen Mikrocontroller an?
Der Anschluss des LCD-Moduls HB10401 an einen Mikrocontroller erfolgt in der Regel über eine parallele Schnittstelle. Die genaue Verkabelung hängt von der verwendeten Schnittstelle (4-Bit oder 8-Bit) und dem jeweiligen Mikrocontroller ab. Im Allgemeinen benötigen Sie folgende Verbindungen:
- VSS: Masse (GND)
- VDD: Betriebsspannung (5V)
- V0: Kontrasteinstellung (Potentiometer)
- RS: Register Select (wählt zwischen Daten- und Befehlsregister)
- RW: Read/Write (legt die Richtung der Datenübertragung fest)
- E: Enable (aktiviert das Display)
- D0-D7: Datenleitungen (für die Übertragung der Daten)
- A: Anode der Hintergrundbeleuchtung (falls vorhanden)
- K: Kathode der Hintergrundbeleuchtung (falls vorhanden)
Detaillierte Anschlusspläne und Codebeispiele finden Sie in der Dokumentation Ihres Mikrocontrollers und in den zahlreichen Online-Ressourcen und Foren. Achten Sie darauf, die richtige Polarität der Stromversorgung und der Hintergrundbeleuchtung zu beachten, um Schäden am Display zu vermeiden.
Welche Bibliotheken kann ich für die Programmierung des HB10401 verwenden?
Für die Programmierung des LCD-Moduls HB10401 stehen Ihnen zahlreiche Bibliotheken für verschiedene Mikrocontroller-Plattformen zur Verfügung. Einige der beliebtesten Bibliotheken sind:
- Arduino: Die LiquidCrystal-Bibliothek ist die Standardbibliothek für die Ansteuerung von LCDs mit Arduino. Sie bietet eine einfache und intuitive Schnittstelle für die Ausgabe von Text und die Steuerung des Displays.
- Raspberry Pi: Für den Raspberry Pi gibt es verschiedene Bibliotheken wie RPLCD und lcdproc. Diese Bibliotheken ermöglichen die Ansteuerung des Displays über die GPIO-Pins des Raspberry Pi.
- STM32: Für STM32-Mikrocontroller gibt es ebenfalls zahlreiche Bibliotheken, die die Ansteuerung des HB10401 vereinfachen. Diese Bibliotheken sind oft Teil der STM32 HAL (Hardware Abstraction Layer) oder können als separate Bibliotheken heruntergeladen werden.
Die Wahl der richtigen Bibliothek hängt von der verwendeten Mikrocontroller-Plattform und den individuellen Anforderungen Ihres Projekts ab. Informieren Sie sich über die verschiedenen Bibliotheken und wählen Sie diejenige aus, die am besten zu Ihren Bedürfnissen passt.
Wie kann ich den Kontrast des Displays einstellen?
Der Kontrast des LCD-Moduls HB10401 wird in der Regel über ein Potentiometer eingestellt, das an den V0-Pin des Displays angeschlossen ist. Durch Drehen des Potentiometers können Sie die Spannung am V0-Pin verändern und somit den Kontrast des Displays anpassen. Die optimale Einstellung hängt von den Umgebungsbedingungen und der Betriebsspannung ab. Experimentieren Sie mit verschiedenen Einstellungen, bis Sie eine klare und deutliche Darstellung der Zeichen erhalten.
In einigen Fällen kann der Kontrast auch über Software eingestellt werden, insbesondere wenn das Display über einen speziellen Controller verfügt. Informieren Sie sich in der Dokumentation des Displays, ob diese Funktion unterstützt wird.
Kann ich eigene Zeichen auf dem HB10401 darstellen?
Ja, das LCD-Modul HB10401 ermöglicht die Definition und Darstellung eigener Zeichen. Jedes Zeichen wird durch eine 5×8-Pixel-Matrix dargestellt. Sie können bis zu 8 benutzerdefinierte Zeichen im CGRAM (Character Generator RAM) des Displays speichern. Die Programmierung der eigenen Zeichen erfolgt über spezielle Befehle, die in der Dokumentation des Displays beschrieben sind. Mit eigenen Zeichen können Sie individuelle Symbole, Grafiken und Animationen in Ihre Projekte integrieren und die Funktionalität des Displays erweitern.
Was bedeutet HD44780-kompatibel?
Der Begriff „HD44780-kompatibel“ bezieht sich auf den Controller des LCD-Moduls. Der HD44780 ist ein weit verbreiteter LCD-Controller von Hitachi, der in vielen LCD-Modulen verwendet wird. Ein LCD-Modul, das HD44780-kompatibel ist, verwendet entweder den HD44780-Controller selbst oder einen Controller, der die gleichen Befehle und Funktionen unterstützt. Dies bedeutet, dass Sie für die Ansteuerung des Displays die gleichen Bibliotheken und Codebeispiele verwenden können, die auch für den HD44780-Controller geeignet sind. Die HD44780-Kompatibilität erleichtert die Integration des Displays in Ihre Projekte und ermöglicht die Verwendung einer großen Auswahl an Ressourcen und Support.
Wie behebe ich Probleme bei der Anzeige von Zeichen?
Wenn Sie Probleme bei der Anzeige von Zeichen auf dem LCD-Modul HB10401 haben, können Sie folgende Schritte zur Fehlerbehebung durchführen:
- Überprüfen Sie die Verkabelung: Stellen Sie sicher, dass alle Verbindungen korrekt und sicher sind. Achten Sie insbesondere auf die Polarität der Stromversorgung und der Hintergrundbeleuchtung.
- Überprüfen Sie die Stromversorgung: Stellen Sie sicher, dass das Display mit der richtigen Spannung versorgt wird (in der Regel 5V).
- Passen Sie den Kontrast an: Stellen Sie den Kontrast des Displays über das Potentiometer ein, bis die Zeichen klar und deutlich lesbar sind.
- Überprüfen Sie den Code: Stellen Sie sicher, dass Ihr Code korrekt ist und die richtigen Befehle für die Ansteuerung des Displays verwendet. Achten Sie auf die korrekte Initialisierung des Displays und die richtige Reihenfolge der Befehle.
- Verwenden Sie die richtige Bibliothek: Stellen Sie sicher, dass Sie die richtige Bibliothek für Ihre Mikrocontroller-Plattform verwenden und dass die Bibliothek korrekt installiert und konfiguriert ist.
- Testen Sie mit einem einfachen Beispiel: Verwenden Sie ein einfaches Beispielprogramm, um das Display zu testen. Wenn das Beispielprogramm funktioniert, liegt das Problem möglicherweise in Ihrem eigenen Code.
- Überprüfen Sie die Dokumentation: Lesen Sie die Dokumentation des Displays und des Controllers sorgfältig durch. Die Dokumentation enthält wichtige Informationen über die Funktionsweise und die Ansteuerung des Displays.
Wenn Sie diese Schritte befolgen, sollten Sie in der Lage sein, die meisten Probleme bei der Anzeige von Zeichen auf dem LCD-Modul HB10401 zu beheben. Wenn das Problem weiterhin besteht, wenden Sie sich an den Support des Herstellers oder an die Community in Online-Foren.
