Entdecke das Potenzial deiner Projekte mit dem TC2004A-01T LCD-Modul – dem Schlüssel zu klarer Information und intuitiver Interaktion! Dieses vielseitige Display ist mehr als nur eine Anzeige; es ist eine Brücke zwischen deiner Vision und der Realität, ein Fenster, das deine Ideen zum Leben erweckt. Stell dir vor, wie mühelos du Daten visualisierst, Menüs steuerst und Benutzern ein nahtloses Erlebnis bietest. Das TC2004A-01T ist dein zuverlässiger Partner, wenn es darum geht, Informationen präzise und effektiv darzustellen.

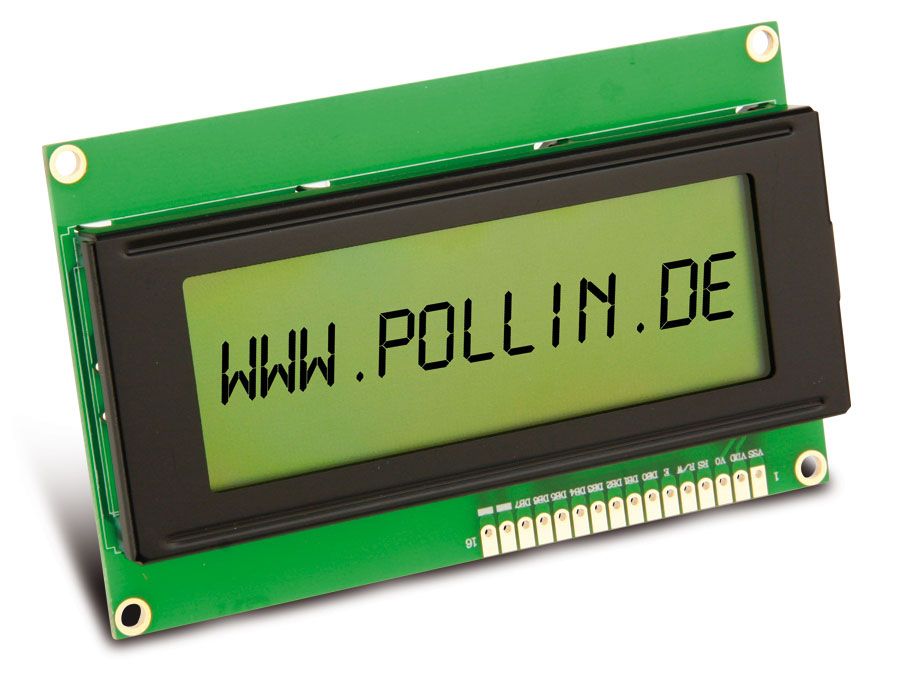

TC2004A-01T LCD-Modul – Deine Vision, kristallklar dargestellt
Ob du ein erfahrener Elektronik-Experte oder ein begeisterter Hobby-Bastler bist, das TC2004A-01T LCD-Modul bietet dir die Flexibilität und Leistung, die du für deine Projekte benötigst. Von der Anzeige von Sensordaten in deinem Smart Home bis zur Steuerung komplexer Prozesse in industriellen Anwendungen – dieses Display ist bereit für jede Herausforderung. Lass dich von der Klarheit und Zuverlässigkeit des TC2004A-01T inspirieren und entdecke neue Möglichkeiten für deine kreativen Ideen.
Brillante Darstellung für jeden Anwendungsbereich
Das TC2004A-01T ist ein 20×4 LCD-Modul, das bedeutet, es kann bis zu 20 Zeichen pro Zeile und insgesamt vier Zeilen anzeigen. Diese Kapazität bietet ausreichend Platz, um relevante Informationen übersichtlich und gut lesbar darzustellen. Die Zeichen werden in einer klaren und deutlichen Schriftart dargestellt, was die Lesbarkeit auch aus verschiedenen Blickwinkeln und unter unterschiedlichen Lichtbedingungen gewährleistet. Egal, ob du Temperaturwerte, Statusmeldungen oder benutzerdefinierte Menüs anzeigen möchtest, das TC2004A-01T liefert stets eine hervorragende Performance.
Einfache Integration in deine Projekte
Die Integration des TC2004A-01T in deine bestehenden oder neuen Projekte ist denkbar einfach. Das Modul verfügt über eine standardisierte Schnittstelle, die eine problemlose Verbindung mit einer Vielzahl von Mikrocontrollern wie Arduino, Raspberry Pi oder anderen Entwicklungssystemen ermöglicht. Dank der umfangreichen Dokumentation und zahlreichen Tutorials, die online verfügbar sind, ist der Einstieg auch für Anfänger unkompliziert. Du kannst dich schnell mit der Programmierung und Ansteuerung des Displays vertraut machen und dich auf die Umsetzung deiner kreativen Ideen konzentrieren.
Robust und zuverlässig für den Dauereinsatz
Das TC2004A-01T zeichnet sich durch seine robuste Bauweise und seine hohe Zuverlässigkeit aus. Es ist für den Dauereinsatz konzipiert und hält auch anspruchsvollen Umgebungsbedingungen stand. Die hochwertigen Komponenten und die sorgfältige Verarbeitung gewährleisten eine lange Lebensdauer und eine gleichbleibend hohe Performance. Du kannst dich darauf verlassen, dass das TC2004A-01T deine Informationen zuverlässig und präzise anzeigt, Tag für Tag.
Technische Details, die überzeugen
Hier sind einige der wichtigsten technischen Details des TC2004A-01T LCD-Moduls, die seine Leistungsfähigkeit und Vielseitigkeit unterstreichen:
| Merkmal | Spezifikation |
|---|---|
| Anzeigetyp | LCD (Liquid Crystal Display) |
| Anzahl der Zeichen | 20 Zeichen x 4 Zeilen |
| Controller | Standard HD44780-kompatibler Controller |
| Schnittstelle | Parallele 4-Bit oder 8-Bit Schnittstelle |
| Betriebsspannung | 5V DC |
| Hintergrundbeleuchtung | LED (oftmals blau oder weiß, je nach Modellvariante) |
| Betriebstemperatur | -20°C bis +70°C (modellabhängig) |
| Lagertemperatur | -30°C bis +80°C (modellabhängig) |
| Abmessungen | 98.0 x 60.0 x 12.5 mm (ungefähr) |
Diese technischen Spezifikationen verdeutlichen, dass das TC2004A-01T LCD-Modul eine ausgezeichnete Wahl für eine Vielzahl von Anwendungen ist, bei denen eine zuverlässige und gut lesbare Anzeige von Informationen erforderlich ist.
Entfessele deine Kreativität – Anwendungsbeispiele, die begeistern
Das TC2004A-01T ist ein wahres Multitalent und findet in den unterschiedlichsten Bereichen Anwendung. Hier sind einige inspirierende Beispiele, wie du dieses vielseitige Display in deinen Projekten einsetzen kannst:
- Smart Home: Zeige Temperatur, Luftfeuchtigkeit, Datum und Uhrzeit in deinem intelligenten Zuhause an. Steuere Geräte über ein benutzerfreundliches Menü und erhalte sofortiges Feedback über den aktuellen Status.
- Robotik: Visualisiere Sensordaten, Navigationsinformationen und Statusmeldungen auf dem Display deines Roboters. Erleichtere die Interaktion mit dem Roboter durch intuitive Menüs und Befehle.
- Messtechnik: Stelle Messwerte von Sensoren wie Spannung, Strom oder Druck präzise und übersichtlich dar. Überwache den Verlauf von Messungen in Echtzeit und erhalte Warnmeldungen bei Grenzwertüberschreitungen.
- Industrielle Anwendungen: Kontrolliere und überwache Produktionsprozesse, zeige Statusmeldungen von Maschinen an und erleichtere die Bedienung komplexer Anlagen.
- Hobby-Projekte: Baue deine eigene Wetterstation, einen digitalen Bilderrahmen oder ein interaktives Spiel. Lass deiner Kreativität freien Lauf und erschaffe einzigartige Projekte, die deine Persönlichkeit widerspiegeln.
Die Möglichkeiten sind nahezu unbegrenzt. Das TC2004A-01T ist dein Werkzeug, um deine Ideen zum Leben zu erwecken und deine Projekte auf das nächste Level zu heben.
Die Vorteile des TC2004A-01T auf einen Blick
Um dir die Entscheidung noch einfacher zu machen, hier noch einmal die wichtigsten Vorteile des TC2004A-01T LCD-Moduls im Überblick:
- Klare und gut lesbare Anzeige: Die 20×4 Zeichenmatrix sorgt für eine optimale Darstellung von Informationen.
- Einfache Integration: Die standardisierte Schnittstelle ermöglicht eine problemlose Verbindung mit verschiedenen Mikrocontrollern.
- Robuste und zuverlässige Bauweise: Das Modul ist für den Dauereinsatz konzipiert und hält auch anspruchsvollen Umgebungsbedingungen stand.
- Vielseitige Einsatzmöglichkeiten: Das TC2004A-01T eignet sich für eine Vielzahl von Anwendungen in den Bereichen Smart Home, Robotik, Messtechnik, Industrie und Hobby.
- Umfangreiche Dokumentation: Zahlreiche Tutorials und Anleitungen erleichtern den Einstieg und die Programmierung des Displays.
Mit dem TC2004A-01T investierst du in ein hochwertiges und zuverlässiges LCD-Modul, das dir viele Jahre Freude bereiten wird. Lass dich von der Qualität und Vielseitigkeit dieses Displays überzeugen und starte noch heute mit der Umsetzung deiner kreativen Ideen!
FAQ – Häufig gestellte Fragen zum TC2004A-01T LCD-Modul
Welche Mikrocontroller sind mit dem TC2004A-01T kompatibel?
Das TC2004A-01T ist mit einer Vielzahl von Mikrocontrollern kompatibel, da es eine standardmäßige parallele Schnittstelle (entweder 4-Bit oder 8-Bit) verwendet. Zu den gängigsten kompatiblen Mikrocontrollern gehören:
- Arduino: Arduino Uno, Arduino Mega, Arduino Nano und viele andere Arduino-Boards sind problemlos mit dem TC2004A-01T verwendbar. Es gibt zahlreiche Bibliotheken und Beispiele, die die Ansteuerung des Displays mit Arduino erleichtern.
- Raspberry Pi: Obwohl der Raspberry Pi typischerweise für komplexere Aufgaben eingesetzt wird, kann das TC2004A-01T auch mit dem Raspberry Pi verwendet werden, insbesondere wenn eine einfache und kostengünstige Anzeige benötigt wird. Die Ansteuerung erfolgt in der Regel über die GPIO-Pins.
- ESP32/ESP8266: Diese Mikrocontroller sind ideal für IoT-Anwendungen und können ebenfalls mit dem TC2004A-01T verwendet werden, um beispielsweise Sensordaten oder Statusinformationen drahtlos anzuzeigen.
- AVR Mikrocontroller: Neben Arduino (das auf AVR basiert) können auch andere AVR Mikrocontroller direkt mit dem TC2004A-01T verbunden werden.
- STM32 Mikrocontroller: Die STM32-Familie bietet eine breite Palette von Mikrocontrollern mit unterschiedlichen Leistungsmerkmalen, die ebenfalls mit dem TC2004A-01T kompatibel sind.
Im Allgemeinen ist jeder Mikrocontroller, der über genügend GPIO-Pins verfügt, um die parallele Schnittstelle des TC2004A-01T anzusteuern, kompatibel. Es ist wichtig, die Dokumentation des jeweiligen Mikrocontrollers zu konsultieren und sicherzustellen, dass die Spannungspegel und Stromanforderungen des Displays erfüllt werden.
Wie schließe ich das TC2004A-01T an meinen Arduino an?
Der Anschluss des TC2004A-01T an einen Arduino ist relativ einfach. Hier ist eine typische Vorgehensweise für die 4-Bit-Schnittstelle, die weniger Pins benötigt:
- Benötigte Komponenten:
- TC2004A-01T LCD-Modul
- Arduino Board (z.B. Arduino Uno)
- Jumperkabel
- Potentiometer (10kΩ) für die Kontrasteinstellung (optional)
- Verkabelung:
Verbinde die Pins des TC2004A-01T mit den entsprechenden Pins des Arduino wie folgt:
- VSS (GND) -> Arduino GND
- VDD (VCC) -> Arduino 5V
- VO (Kontrast) -> Mittlerer Pin des Potentiometers (die äußeren Pins des Potentiometers an GND und 5V anschließen) oder direkt an GND für maximalen Kontrast.
- RS (Register Select) -> Arduino Digital Pin 12 (kann geändert werden)
- RW (Read/Write) -> Arduino GND (schreibt immer Daten)
- EN (Enable) -> Arduino Digital Pin 11 (kann geändert werden)
- D4 -> Arduino Digital Pin 5 (kann geändert werden)
- D5 -> Arduino Digital Pin 4 (kann geändert werden)
- D6 -> Arduino Digital Pin 3 (kann geändert werden)
- D7 -> Arduino Digital Pin 2 (kann geändert werden)
- A (Anode der Hintergrundbeleuchtung) -> Arduino 5V (über einen Vorwiderstand, z.B. 220Ω, um den Strom zu begrenzen)
- K (Kathode der Hintergrundbeleuchtung) -> Arduino GND
- Arduino Code:
Verwende die LiquidCrystal-Bibliothek, die in der Arduino IDE enthalten ist. Hier ist ein einfaches Beispielprogramm:
#include <LiquidCrystal.h> // Definiere die Pins, die für die Verbindung zum LCD verwendet werden const int rs = 12, en = 11, d4 = 5, d5 = 4, d6 = 3, d7 = 2; LiquidCrystal lcd(rs, en, d4, d5, d6, d7); void setup() { // Initialisiere das LCD mit den Abmessungen 20x4 lcd.begin(20, 4); // Gib einen Begrüßungstext aus lcd.print("Hallo Welt!"); } void loop() { // Setze den Cursor auf die Position (0, 1) - Zeile 2, Spalte 1 lcd.setCursor(0, 1); // Zeige die Anzahl der Sekunden seit dem Start des Programms an lcd.print(millis() / 1000); } - Hochladen und Testen:
Lade den Code in deinen Arduino hoch und beobachte das LCD. Du solltest den Text „Hallo Welt!“ in der ersten Zeile und die Anzahl der Sekunden in der zweiten Zeile sehen. Passe den Kontrast mit dem Potentiometer an, falls erforderlich.
Dieses Beispiel verwendet die 4-Bit-Schnittstelle, da sie weniger Pins benötigt. Die 8-Bit-Schnittstelle kann ebenfalls verwendet werden, erfordert aber mehr Pins am Arduino.
Was bedeutet HD44780-kompatibel?
„HD44780-kompatibel“ bedeutet, dass das LCD-Modul den Industriestandard für LCD-Controller befolgt, der von Hitachi mit dem HD44780-Controller etabliert wurde. Dieser Controller steuert die grundlegenden Funktionen des LCD, wie z.B. die Anzeige von Zeichen, das Setzen des Cursors und das Löschen des Displays.
Die HD44780-Kompatibilität hat folgende Vorteile:
- Standardisierte Schnittstelle: Da viele LCD-Module HD44780-kompatibel sind, können sie mit derselben Ansteuerungshardware und -software verwendet werden.
- Verfügbarkeit von Bibliotheken: Für viele Mikrocontroller-Plattformen, wie z.B. Arduino, gibt es Bibliotheken, die die Ansteuerung von HD44780-kompatiblen LCDs vereinfachen.
- Einfache Ansteuerung: Die grundlegenden Befehle und Funktionen sind standardisiert, was die Programmierung und Integration in verschiedene Projekte erleichtert.
Wenn ein LCD-Modul als HD44780-kompatibel beworben wird, bedeutet dies, dass du erwarten kannst, dass es mit den meisten Standardbibliotheken und Ansteuerungsmethoden funktioniert, die für HD44780-basierte LCDs entwickelt wurden.
Wie stelle ich den Kontrast des TC2004A-01T ein?
Der Kontrast des TC2004A-01T LCD-Moduls wird typischerweise über den VO-Pin (manchmal auch als V0 oder Vee bezeichnet) eingestellt. Hier sind die gängigsten Methoden:
- Potentiometer:
Die gebräuchlichste Methode ist die Verwendung eines Potentiometers (typischerweise 10kΩ). Schließe die äußeren Pins des Potentiometers an 5V (VCC) und GND an. Der mittlere Pin des Potentiometers wird mit dem VO-Pin des LCD-Moduls verbunden. Durch Drehen des Potentiometers kannst du die Spannung am VO-Pin ändern und somit den Kontrast anpassen.
- Festwiderstand:
In einigen Fällen kann ein Festwiderstand verwendet werden, um den Kontrast einzustellen. Der Widerstand wird zwischen dem VO-Pin und GND geschaltet. Der Wert des Widerstands muss experimentell ermittelt werden, da er von der spezifischen LCD-Charge und den Umgebungsbedingungen abhängen kann. Typische Werte liegen zwischen 1kΩ und 10kΩ.
- Direkte Verbindung zu GND:
In manchen Fällen kann der VO-Pin direkt mit GND verbunden werden, um einen maximalen Kontrast zu erzielen. Dies funktioniert jedoch nicht immer optimal und kann zu einer zu dunklen oder unleserlichen Anzeige führen. Es ist ratsam, zuerst die Potentiometer-Methode zu verwenden, um den optimalen Wert zu finden.
- Spannungsteiler:
Ein Spannungsteiler kann verwendet werden, um eine feste Spannung für den VO-Pin zu erzeugen. Der Spannungsteiler besteht aus zwei Widerständen, die in Reihe zwischen 5V und GND geschaltet sind. Der VO-Pin wird mit dem Verbindungspunkt der beiden Widerstände verbunden. Die Werte der Widerstände können so gewählt werden, dass die gewünschte Spannung am VO-Pin anliegt.
Es ist wichtig zu beachten, dass der optimale Kontrastwert von verschiedenen Faktoren abhängt, wie z.B. der Betriebsspannung, der Temperatur und dem Blickwinkel. Es ist ratsam, den Kontrast bei verschiedenen Bedingungen zu testen, um sicherzustellen, dass die Anzeige immer gut lesbar ist.
Kann ich eigene Zeichen auf dem TC2004A-01T darstellen?
Ja, du kannst eigene Zeichen (Custom Characters) auf dem TC2004A-01T LCD-Modul darstellen. Der HD44780-Controller, der in diesem Modul verwendet wird, ermöglicht es, bis zu 8 benutzerdefinierte Zeichen zu erstellen und anzuzeigen. Hier ist, wie es funktioniert:
- Zeichenmuster erstellen:
Jedes benutzerdefinierte Zeichen wird durch ein 5×8 Pixel-Raster definiert. Du musst ein Array von 8 Bytes erstellen, wobei jedes Byte eine Zeile des Rasters darstellt. Die Bits in jedem Byte bestimmen, welche Pixel in dieser Zeile ein- oder ausgeschaltet sind. Eine „1“ bedeutet ein eingeschaltetes Pixel, eine „0“ bedeutet ein ausgeschaltetes Pixel.
Hier ist ein Beispiel für ein benutzerdefiniertes Zeichen, das einen Pfeil nach oben darstellt:
byte arrowUp[8] = { 0b00100, 0b01110, 0b10101, 0b00100, 0b00100, 0b00100, 0b00100, 0b00000 }; - Zeichen in den CGRAM laden:
Der HD44780-Controller verfügt über einen Character Generator RAM (CGRAM), in dem die benutzerdefinierten Zeichen gespeichert werden. Du kannst bis zu 8 Zeichen (nummeriert von 0 bis 7) im CGRAM speichern. Verwende die Funktion `lcd.createChar(num, data)` (in der LiquidCrystal-Bibliothek für Arduino), um das Zeichen in den CGRAM zu laden. `num` ist die Nummer des Zeichens (0-7), und `data` ist das Array von 8 Bytes, das das Zeichenmuster definiert.
lcd.createChar(0, arrowUp); // Speichert den Pfeil nach oben als Zeichen 0 - Zeichen anzeigen:
Nachdem du das Zeichen im CGRAM gespeichert hast, kannst du es wie jedes andere Zeichen anzeigen, indem du seine Nummer (0-7) verwendest. Verwende die Funktion `lcd.write(byte(num))` (oder `lcd.print(char(num))`), um das Zeichen anzuzeigen.
lcd.write(byte(0)); // Zeigt den Pfeil nach oben an
Hier ist ein vollständiges Beispiel für Arduino:
#include <LiquidCrystal.h>
const int rs = 12, en = 11, d4 = 5, d5 = 4, d6 = 3, d7 = 2;
LiquidCrystal lcd(rs, en, d4, d5, d6, d7);
byte arrowUp[8] = {
0b00100,
0b01110,
0b10101,
0b00100,
0b00100,
0b00100,
0b00100,
0b00000
};
void setup() {
lcd.begin(20, 4);
lcd.createChar(0, arrowUp);
lcd.print("Pfeil nach oben: ");
lcd.write(byte(0));
}
void loop() {
// Hier kann weiterer Code eingefügt werden
}
Dieses Programm zeigt den Pfeil nach oben auf dem LCD an. Du kannst andere benutzerdefinierte Zeichen erstellen und sie auf ähnliche Weise anzeigen.
