Entdecken Sie den LED-Drucktaster mit Ringbeleuchtung – die perfekte Kombination aus Funktionalität, Ästhetik und Zuverlässigkeit für Ihre Projekte! Dieser hochwertige Drucktaster mit seinem eleganten, weißen Leuchtring ist nicht nur ein Bedienelement, sondern ein Designelement, das Ihre Geräte und Steuerungen aufwertet. Mit seiner robusten Konstruktion und den vielseitigen Einsatzmöglichkeiten ist er die ideale Wahl für Elektronikbastler, Modellbauer, den professionellen Gerätebau und alle, die Wert auf Qualität und Optik legen.

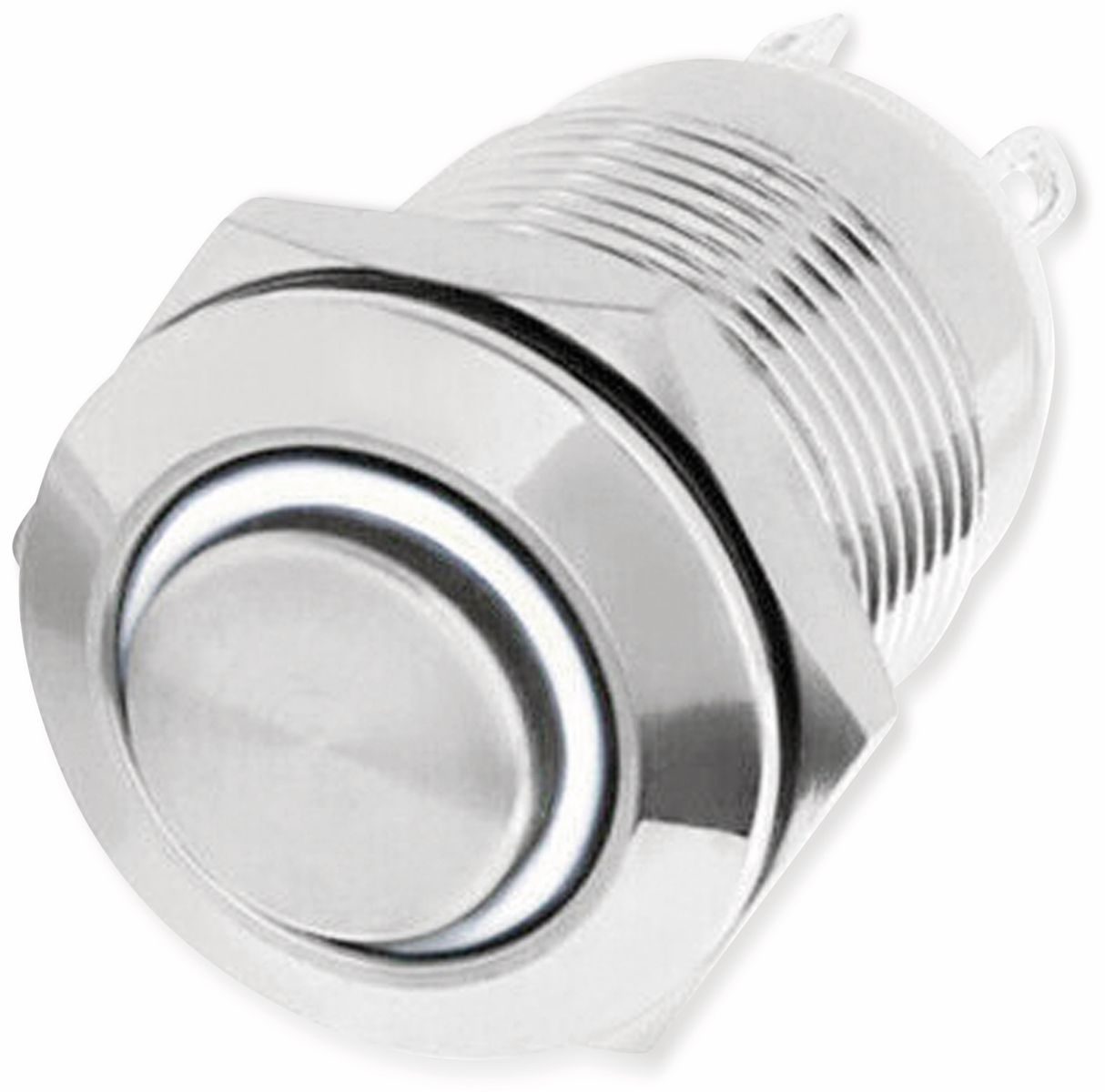

Eleganz trifft auf Funktionalität: Der LED-Drucktaster im Detail
Unser LED-Drucktaster vereint hochwertige Materialien mit präziser Verarbeitung. Der Taster verfügt über einen Durchmesser von 12 mm und eine Betriebsspannung von 12 V. Der integrierte, weiße Leuchtring sorgt für eine klare und ansprechende Signalisierung und macht den Taster auch bei schlechten Lichtverhältnissen gut sichtbar. Mit einer Schaltleistung von 2 A bei 48 V bietet er ausreichend Reserven für eine Vielzahl von Anwendungen.
Der Drucktaster ist in zwei Ausführungen erhältlich: Als Schließer (NO – Normally Open) und als Wechsler (SPDT – Single Pole Double Throw). Die Schließer-Variante schließt den Stromkreis nur, solange der Taster gedrückt wird, während die Wechsler-Variante zwischen zwei Stromkreisen umschaltet. So finden Sie für jede Anwendung den passenden Taster.
Technische Daten im Überblick:
- Betriebsspannung: 12 V
- Schaltleistung: 2 A / 48 V
- Durchmesser: 12 mm
- Beleuchtung: Weißer LED-Ring
- Funktion: Schließer (NO) oder Wechsler (SPDT)
- Anschlussart: Lötanschlüsse
- Material: Edelstahl / Kunststoff
- Schutzart: IP65 (spritzwassergeschützt)
- Lebensdauer: > 50.000 Schaltzyklen
Vielseitige Einsatzmöglichkeiten: Ihrer Kreativität sind keine Grenzen gesetzt
Ob im Modellbau, in der Gebäudeautomation, im Car-Hifi-Bereich oder in industriellen Anwendungen – der LED-Drucktaster mit Ringbeleuchtung ist ein echter Allrounder. Seine robuste Bauweise und die hohe Schaltleistung machen ihn zum idealen Bedienelement für Schaltschränke, Steuerungen, Gerätefronten und vieles mehr. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie die vielfältigen Einsatzmöglichkeiten dieses hochwertigen Tasters!
Einige Beispiele für die Verwendung des LED-Drucktasters:
- Modellbau: Steuerung von Modellbahnen, Flugmodellen, Schiffsmodellen und anderen ferngesteuerten Geräten.
- Gebäudeautomation: Steuerung von Beleuchtung, Jalousien, Heizung und anderen Funktionen im Smart Home.
- Car-Hifi: Ein- und Ausschalten von Verstärkern, Subwoofern und anderen Audio-Komponenten im Auto.
- Industrielle Anwendungen: Bedienung von Maschinen, Anlagen und Steuerungen in der Produktion.
- PC-Modding: Einbau in PC-Gehäuse als Power-Button, Reset-Button oder zur Steuerung von Lüftern und Beleuchtung.
- Maker-Projekte: Integration in eigene Elektronikprojekte mit Arduino, Raspberry Pi und anderen Mikrocontrollern.
- Bootsbau: Steuerung von Navigationslichtern, Pumpen und anderen elektrischen Systemen an Bord.
- Sicherheitsanwendungen: Not-Aus-Schalter, Alarmanlagen und Zutrittskontrollsysteme.
- Medizintechnik: Bedienung von medizinischen Geräten und Instrumenten.
- Weiße Ware: Integration in Haushaltsgeräte wie Waschmaschinen, Trockner und Geschirrspüler.
Qualität, auf die Sie sich verlassen können: Robust und langlebig
Bei der Herstellung unserer LED-Drucktaster legen wir größten Wert auf Qualität und Langlebigkeit. Der Taster ist aus hochwertigen Materialien gefertigt und sorgfältig verarbeitet. Das Gehäuse besteht aus robustem Edelstahl oder widerstandsfähigem Kunststoff, das den Taster vor äußeren Einflüssen schützt. Die Lötanschlüsse sind stabil und ermöglichen eine einfache und sichere Verbindung mit Ihren Stromkreisen. Dank der hohen Lebensdauer von über 50.000 Schaltzyklen können Sie sich auf eine zuverlässige Funktion über viele Jahre verlassen.
Die Schutzart IP65 garantiert, dass der Taster gegen Spritzwasser geschützt ist. Dies macht ihn ideal für den Einsatz in Umgebungen, in denen Feuchtigkeit auftreten kann, wie z.B. im Außenbereich oder in der Nähe von Wasserquellen.
Einfache Installation: Schnell und unkompliziert
Die Installation des LED-Drucktasters ist denkbar einfach. Der Taster wird mit einer Mutter und einer Unterlegscheibe geliefert, die eine sichere Befestigung in einer Bohrung mit einem Durchmesser von 12 mm ermöglichen. Die Lötanschlüsse sind gut zugänglich und können einfach mit einem Lötkolben verbunden werden. Eine detaillierte Anleitung mit Schaltplänen und Installationshinweisen finden Sie auf unserer Webseite.
Schritt-für-Schritt-Anleitung zur Installation:
- Bohren Sie ein Loch mit einem Durchmesser von 12 mm an der gewünschten Stelle.
- Führen Sie den Taster von vorne durch das Loch.
- Bringen Sie die Unterlegscheibe von hinten auf den Taster.
- Schrauben Sie die Mutter fest, um den Taster zu fixieren.
- Verbinden Sie die Lötanschlüsse mit den entsprechenden Stromkreisen.
- Testen Sie die Funktion des Tasters.
Der weiße Leuchtring: Mehr als nur ein Detail
Der integrierte, weiße Leuchtring ist nicht nur ein optisches Highlight, sondern auch ein funktionales Element. Er signalisiert den Betriebszustand des Tasters und macht ihn auch bei Dunkelheit leicht auffindbar. Die helle, gleichmäßige Beleuchtung sorgt für eine angenehme Optik und trägt zur Wertigkeit Ihrer Geräte und Steuerungen bei.
Der Leuchtring wird mit 12 V betrieben und kann einfach an eine separate Stromquelle angeschlossen werden. Alternativ kann er auch in Reihe mit dem Schalter geschaltet werden, sodass er nur leuchtet, wenn der Taster betätigt wird. Die LED-Technologie sorgt für einen geringen Stromverbrauch und eine lange Lebensdauer des Leuchtrings.
Warum Sie sich für unseren LED-Drucktaster entscheiden sollten:
- Hochwertige Materialien und Verarbeitung: Für eine lange Lebensdauer und zuverlässige Funktion.
- Elegantes Design mit weißem Leuchtring: Für eine ansprechende Optik und gute Sichtbarkeit.
- Vielseitige Einsatzmöglichkeiten: Für eine breite Palette von Anwendungen in Elektronik, Modellbau, Industrie und mehr.
- Einfache Installation: Für eine schnelle und unkomplizierte Montage.
- Hohe Schaltleistung: Für den Betrieb von verschiedenen Geräten und Stromkreisen.
- Schutzart IP65: Für den Einsatz in feuchten Umgebungen.
- Günstiges Preis-Leistungs-Verhältnis: Für ein ausgezeichnetes Produkt zu einem fairen Preis.
FAQ – Häufig gestellte Fragen zum LED-Drucktaster
Wie schließe ich den LED-Drucktaster richtig an?
Der Anschluss des LED-Drucktasters ist relativ einfach, erfordert aber ein grundlegendes Verständnis von Elektronik. Zunächst identifizieren Sie die Anschlüsse für den Schalter und die LED-Beleuchtung. Der Schalter hat in der Regel zwei oder drei Anschlüsse, je nachdem, ob es sich um einen Schließer (NO) oder einen Wechsler (SPDT) handelt. Die LED-Beleuchtung hat zwei Anschlüsse, einen für Plus (+) und einen für Minus (-). Verwenden Sie ein Multimeter, um die genaue Pinbelegung zu überprüfen, falls diese nicht eindeutig gekennzeichnet ist.
Für den Schalter verbinden Sie den Eingangsstromkreis mit einem der Schalteranschlüsse. Bei einem Schließer (NO) wird der Ausgangsstromkreis mit dem anderen Schalteranschluss verbunden. Der Stromkreis ist geschlossen, wenn der Taster gedrückt wird. Bei einem Wechsler (SPDT) haben Sie einen gemeinsamen Anschluss, einen Schließer-Anschluss (NO) und einen Öffner-Anschluss (NC). Der gemeinsame Anschluss ist immer mit einem der beiden anderen Anschlüsse verbunden. Wenn der Taster gedrückt wird, wechselt die Verbindung zum anderen Anschluss.
Für die LED-Beleuchtung schließen Sie den Plus-Anschluss an eine 12V-Stromquelle an. Es ist wichtig, einen Vorwiderstand in Reihe zu schalten, um die LED vor Überlastung zu schützen. Der Wert des Widerstands hängt von der LED und der Stromquelle ab. Ein typischer Wert für eine 12V-LED liegt zwischen 470 Ohm und 1 kOhm. Verbinden Sie den Minus-Anschluss der LED mit dem Masseanschluss der Stromquelle.
Stellen Sie sicher, dass alle Verbindungen sauber und sicher sind, um Kurzschlüsse oder Fehlfunktionen zu vermeiden. Isolieren Sie die Verbindungen mit Schrumpfschlauch oder Isolierband, um einen sicheren Betrieb zu gewährleisten.
Welchen Widerstand benötige ich für die LED-Beleuchtung?
Die Berechnung des Vorwiderstands für die LED-Beleuchtung ist entscheidend, um die Lebensdauer der LED zu gewährleisten und eine Überlastung zu vermeiden. Die Formel zur Berechnung des Widerstands lautet: R = (Vs – Vf) / If, wobei R der Widerstand, Vs die Versorgungsspannung, Vf die Vorwärtsspannung der LED und If der Vorwärtsstrom der LED ist.
Die Versorgungsspannung (Vs) beträgt in diesem Fall 12 V. Die Vorwärtsspannung (Vf) und der Vorwärtsstrom (If) der LED sind in den technischen Daten des LED-Drucktasters angegeben. Nehmen wir an, die LED hat eine Vorwärtsspannung von 2 V und einen Vorwärtsstrom von 20 mA (0,02 A). Dann lautet die Berechnung:
R = (12 V – 2 V) / 0,02 A = 10 V / 0,02 A = 500 Ohm
In diesem Beispiel benötigen Sie einen Widerstand von 500 Ohm. Da Widerstände in Standardwerten erhältlich sind, wählen Sie den nächsthöheren Wert, der verfügbar ist, z. B. 510 Ohm. Es ist besser, einen etwas höheren Widerstand zu verwenden, um die LED zu schonen.
Achten Sie auch auf die Verlustleistung des Widerstands. Die Verlustleistung wird berechnet mit P = I^2 R, wobei P die Verlustleistung, I der Strom und R der Widerstand ist. In unserem Beispiel beträgt die Verlustleistung: P = (0,02 A)^2 500 Ohm = 0,2 Watt. Wählen Sie einen Widerstand mit einer höheren Verlustleistung, z. B. 0,5 Watt, um sicherzustellen, dass er nicht überhitzt.
Ist der Drucktaster wasserdicht?
Der LED-Drucktaster hat die Schutzart IP65, was bedeutet, dass er staubdicht und gegen Strahlwasser aus beliebigem Winkel geschützt ist. Dies macht ihn für viele Anwendungen geeignet, bei denen Spritzwasser auftreten kann, z. B. in der Nähe von Waschbecken, in Küchen oder im Freien unter einem Dach. Die Schutzart IP65 bedeutet jedoch nicht, dass der Drucktaster vollständig wasserdicht ist und in Wasser eingetaucht werden kann. Für Anwendungen, bei denen ein vollständiger Schutz vor Wasser erforderlich ist, z. B. unter Wasser oder in Bereichen, in denen er vollständig überflutet werden kann, ist ein Drucktaster mit einer höheren Schutzart (z. B. IP67 oder IP68) erforderlich.
Um die Schutzart IP65 zu gewährleisten, ist es wichtig, den Drucktaster korrekt zu installieren und sicherzustellen, dass alle Dichtungen und Verbindungen intakt sind. Vermeiden Sie es, den Drucktaster direktem, starkem Wasserstrahl auszusetzen, da dies die Dichtungen beschädigen und Wasser eindringen lassen kann. Überprüfen Sie regelmäßig den Zustand des Drucktasters und ersetzen Sie beschädigte Dichtungen oder Komponenten, um die Schutzart aufrechtzuerhalten.
Kann ich den Taster auch mit 24 V betreiben?
Der LED-Drucktaster ist für eine Betriebsspannung von 12 V ausgelegt. Wenn Sie ihn mit 24 V betreiben möchten, müssen Sie einige Anpassungen vornehmen, um Schäden am Taster oder der LED zu vermeiden. Der wichtigste Punkt ist die Anpassung des Vorwiderstands für die LED-Beleuchtung. Da die Spannung höher ist, muss der Widerstandswert erhöht werden, um den Strom durch die LED zu begrenzen und sie vor Überlastung zu schützen.
Verwenden Sie die gleiche Formel wie zuvor, um den neuen Widerstandswert zu berechnen: R = (Vs – Vf) / If. In diesem Fall beträgt die Versorgungsspannung (Vs) 24 V. Nehmen wir an, die LED hat immer noch eine Vorwärtsspannung von 2 V und einen Vorwärtsstrom von 20 mA (0,02 A). Dann lautet die Berechnung:
R = (24 V – 2 V) / 0,02 A = 22 V / 0,02 A = 1100 Ohm
In diesem Beispiel benötigen Sie einen Widerstand von 1100 Ohm. Wählen Sie den nächsthöheren Wert, der verfügbar ist, z. B. 1,1 kOhm. Stellen Sie sicher, dass der Widerstand eine ausreichende Verlustleistung hat. Die Verlustleistung wird berechnet mit P = I^2 R. In unserem Beispiel beträgt die Verlustleistung: P = (0,02 A)^2 1100 Ohm = 0,44 Watt. Wählen Sie einen Widerstand mit einer höheren Verlustleistung, z. B. 0,5 Watt oder 1 Watt, um sicherzustellen, dass er nicht überhitzt.
Beachten Sie, dass die Verwendung einer höheren Spannung als der Nennspannung die Lebensdauer des Tasters und der LED verkürzen kann. Es ist ratsam, die technischen Daten des Herstellers zu konsultieren und sicherzustellen, dass der Taster für den Betrieb mit 24 V geeignet ist.
Welche Anschlussmöglichkeiten gibt es?
Der LED-Drucktaster verfügt in der Regel über Lötanschlüsse, die eine einfache und sichere Verbindung mit Stromkreisen ermöglichen. Die Lötanschlüsse sind klein und erfordern ein gewisses Maß an Geschicklichkeit beim Löten, aber sie bieten eine zuverlässige und dauerhafte Verbindung. Zum Löten benötigen Sie einen Lötkolben, Lötzinn und gegebenenfalls eine Pinzette oder eine dritte Hand, um die Drähte zu fixieren.
Eine alternative Anschlussmöglichkeit ist die Verwendung von Steckverbindern oder Kabeln mit passenden Steckern. Diese können an die Lötanschlüsse gelötet und dann einfach mit anderen Stromkreisen verbunden werden. Dies erleichtert das Anschließen und Trennen des Drucktasters, insbesondere bei Prototypen oder Anwendungen, bei denen häufige Änderungen erforderlich sind.
Es ist wichtig, die Lötanschlüsse nicht zu überhitzen, da dies die internen Komponenten des Drucktasters beschädigen kann. Verwenden Sie einen Lötkolben mit einer geeigneten Temperatur und löten Sie schnell und präzise. Stellen Sie sicher, dass die Lötstellen sauber und glänzend sind, um eine gute elektrische Verbindung zu gewährleisten. Isolieren Sie die Lötstellen mit Schrumpfschlauch oder Isolierband, um Kurzschlüsse zu vermeiden.
Wie lange hält die LED-Beleuchtung?
Die LED-Beleuchtung des Drucktasters hat in der Regel eine sehr lange Lebensdauer, die oft mit 50.000 bis 100.000 Betriebsstunden angegeben wird. Die tatsächliche Lebensdauer hängt jedoch von verschiedenen Faktoren ab, wie z. B. der Betriebsspannung, dem Strom, der Temperatur und der Qualität der LED. Eine Überlastung der LED durch zu hohe Spannung oder zu hohen Strom kann die Lebensdauer erheblich verkürzen.
Um die Lebensdauer der LED-Beleuchtung zu maximieren, ist es wichtig, den korrekten Vorwiderstand zu verwenden und sicherzustellen, dass die Betriebsbedingungen innerhalb der Spezifikationen des Herstellers liegen. Vermeiden Sie es, den Drucktaster hohen Temperaturen oder extremen Umgebungsbedingungen auszusetzen, da dies die LED und andere Komponenten beschädigen kann.
Auch wenn die LED eine sehr lange Lebensdauer hat, kann sie irgendwann ausfallen. In diesem Fall kann die LED in der Regel nicht einfach ausgetauscht werden, da sie fest in den Drucktaster integriert ist. Es ist daher ratsam, den gesamten Drucktaster zu ersetzen, wenn die LED ausfällt.
