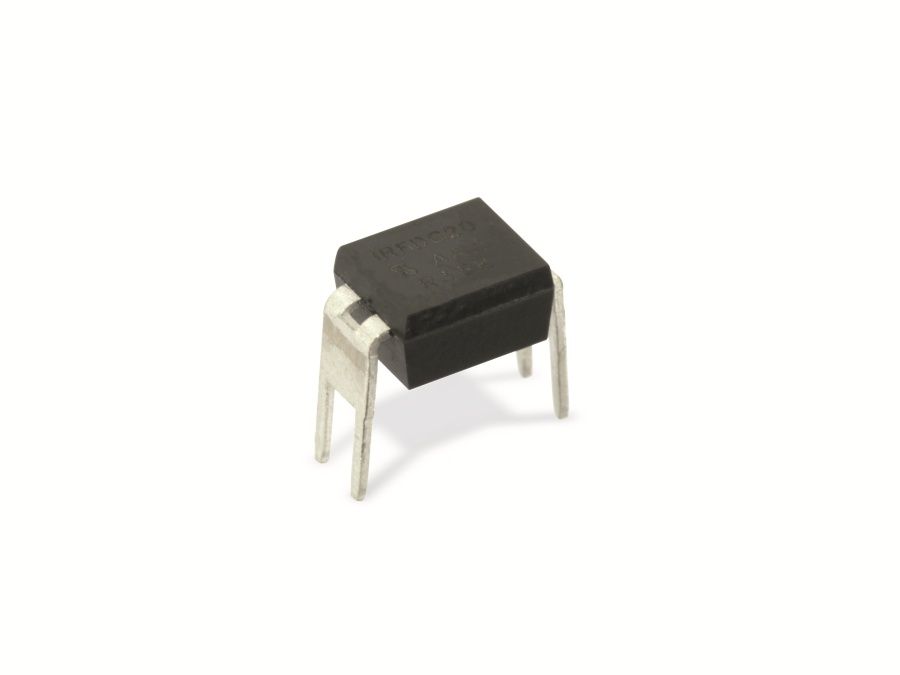

Der IRFD9024PBF Leistungs-MOSFET ist ein Schlüsselbaustein für innovative Elektronikentwicklungen. Entdecken Sie die Leistungsfähigkeit und Vielseitigkeit dieses außergewöhnlichen Bauteils, das Ihre Projekte auf ein neues Level hebt. Ob für anspruchsvolle Stromversorgungen, effiziente Motorsteuerungen oder innovative Verstärker – der IRFD9024PBF bietet die Performance und Zuverlässigkeit, die Sie benötigen.
IRFD9024PBF: Der Schlüssel zu effizienter Leistungselektronik
In der Welt der Elektronik sind zuverlässige und effiziente Bauteile unerlässlich. Der IRFD9024PBF Leistungs-MOSFET ist eine ausgezeichnete Wahl für eine Vielzahl von Anwendungen, bei denen es auf hohe Leistung, schnelles Schalten und geringe Verluste ankommt. Dieses Bauteil vereint modernste Technologie mit bewährter Qualität und bietet Ihnen die Möglichkeit, Ihre Schaltungen zu optimieren und die Performance Ihrer Produkte zu verbessern.
Technische Details, die überzeugen
Der IRFD9024PBF ist ein P-Kanal Leistungs-MOSFET, der sich durch seine spezifischen Eigenschaften auszeichnet. Er ist ideal für Anwendungen, in denen eine Ansteuerung auf der High-Side benötigt wird oder bei denen negative Spannungen geschaltet werden müssen. Werfen wir einen Blick auf die wichtigsten technischen Details:
- Sperrspannung (Vds): -100V
- Dauerstrom (Id): -1.8A
- Pulsstrom (Idm): -7.2A
- Einschaltwiderstand (Rds(on)): 1.5 Ohm bei Vgs = -10V
- Gate-Ladung (Qg): 4.1 nC
- Gehäuse: PDIP-4
Diese Parameter zeigen, dass der IRFD9024PBF in der Lage ist, moderate Ströme und Spannungen effizient zu schalten. Der niedrige Einschaltwiderstand minimiert die Verluste und sorgt für einen kühlen Betrieb, was die Lebensdauer und Zuverlässigkeit Ihrer Schaltungen erhöht.
Anwendungsbereiche, die begeistern
Die Vielseitigkeit des IRFD9024PBF eröffnet Ihnen ein breites Spektrum an Anwendungsmöglichkeiten. Hier sind einige Beispiele, die Sie inspirieren sollen:
- DC-DC Wandler: In Step-Down- oder Step-Up-Wandlern kann der IRFD9024PBF als Schalter verwendet werden, um die Spannung effizient zu wandeln.
- Motorsteuerungen: Für kleine DC-Motoren oder Lüftersteuerungen ist der IRFD9024PBF eine ausgezeichnete Wahl, um die Drehzahl präzise zu regeln.
- LED-Dimmer: Durch die Ansteuerung mit PWM-Signalen lässt sich die Helligkeit von LEDs stufenlos einstellen.
- Lastschalter: Zum Ein- und Ausschalten von Lasten, beispielsweise in batteriebetriebenen Geräten, um den Stromverbrauch im Standby-Modus zu minimieren.
- Audio-Verstärker: In bestimmten Verstärkerstufen kann der IRFD9024PBF zur Signalverstärkung eingesetzt werden.
- Robotik: Zur Steuerung von kleinen Motoren und Aktuatoren in Robotern.
Die genannten Beispiele sind nur ein kleiner Ausschnitt der potenziellen Anwendungen. Mit dem IRFD9024PBF können Sie Ihre kreativen Ideen verwirklichen und innovative Produkte entwickeln.
Vorteile, die überzeugen
Warum sollten Sie sich für den IRFD9024PBF entscheiden? Hier sind einige überzeugende Argumente:
- Hohe Effizienz: Der niedrige Einschaltwiderstand minimiert die Verluste und sorgt für einen effizienten Betrieb.
- Schnelles Schalten: Die geringe Gate-Ladung ermöglicht schnelles Schalten, was besonders in Schaltreglern von Vorteil ist.
- Zuverlässigkeit: Der IRFD9024PBF ist ein robustes Bauteil, das auch unter anspruchsvollen Bedingungen zuverlässig arbeitet.
- Einfache Ansteuerung: Der MOSFET lässt sich einfach mit Standard-Logikpegeln ansteuern.
- Kompaktes Gehäuse: Das PDIP-4 Gehäuse ermöglicht eine einfache Integration in Ihre Schaltungen.
- Kostengünstig: Der IRFD9024PBF bietet ein hervorragendes Preis-Leistungs-Verhältnis.
Diese Vorteile machen den IRFD9024PBF zu einer ausgezeichneten Wahl für eine Vielzahl von Anwendungen. Er ist nicht nur leistungsstark, sondern auch einfach zu handhaben und kostengünstig.
Der IRFD9024PBF im Detail: Technische Spezifikationen und Besonderheiten
Um die Möglichkeiten des IRFD9024PBF voll auszuschöpfen, ist es wichtig, seine technischen Spezifikationen im Detail zu verstehen. Hier eine detaillierte Betrachtung:
Absolute Maximum Ratings
Die „Absolute Maximum Ratings“ geben die maximalen Werte an, die der MOSFET unter keinen Umständen überschreiten darf. Eine Überschreitung dieser Werte kann zu irreversiblen Schäden führen. Beachten Sie folgende Werte:
- Drain-Source-Spannung (Vds): -100V
- Gate-Source-Spannung (Vgs): ±20V
- Dauer-Drainstrom (Id) @ Tc = 25°C: -1.8A
- Puls-Drainstrom (Idm): -7.2A
- Verlustleistung (Pd) @ Tc = 25°C: 2.5W
- Betriebs- und Lagertemperatur (Tj, Tstg): -55°C bis +150°C
Diese Werte sind entscheidend für die Auslegung Ihrer Schaltungen. Achten Sie darauf, dass die Betriebsbedingungen innerhalb dieser Grenzen liegen, um die Lebensdauer und Zuverlässigkeit des MOSFETs zu gewährleisten.
Thermische Eigenschaften
Die thermischen Eigenschaften des IRFD9024PBF sind wichtig, um die Wärmeableitung zu berücksichtigen und eine Überhitzung des Bauteils zu vermeiden. Hier sind die relevanten Werte:
- Thermischer Widerstand, Junction-to-Ambient (RθJA): 50 °C/W
- Thermischer Widerstand, Junction-to-Case (RθJC): Nicht relevant, da kein Kühlkörper vorgesehen
Der thermische Widerstand gibt an, wie gut die Wärme vom Chip an die Umgebung abgeleitet wird. Ein niedrigerer Wert bedeutet eine bessere Wärmeableitung. In Anwendungen mit hoher Verlustleistung kann es notwendig sein, zusätzliche Kühlmaßnahmen zu ergreifen, wie z.B. die Verwendung eines Kühlkörpers (obwohl das PDIP-Gehäuse dies nicht direkt unterstützt). Die Verlustleistung kann durch die Formel P = I² * Rds(on) berechnet werden. Die Einhaltung der maximalen Junction-Temperatur ist entscheidend für die Zuverlässigkeit des Bauteils.
Dynamische Eigenschaften
Die dynamischen Eigenschaften des IRFD9024PBF bestimmen sein Schaltverhalten. Diese sind besonders wichtig in Schaltreglern und anderen Anwendungen, in denen der MOSFET schnell ein- und ausgeschaltet wird.
- Gate-Ladung (Qg): 4.1 nC
- Gate-Source-Ladung (Qgs): 0.8 nC
- Gate-Drain-Ladung (Qgd): 2.1 nC
- Einschaltverzögerungszeit (td(on)): 6.5 ns
- Anstiegszeit (tr): 10 ns
- Ausschaltverzögerungszeit (td(off)): 27 ns
- Fallzeit (tf): 14 ns
Die Gate-Ladungen geben an, wie viel Ladung benötigt wird, um den MOSFET ein- und auszuschalten. Eine geringere Gate-Ladung bedeutet ein schnelleres Schalten und geringere Schaltverluste. Die Schaltzeiten (td(on), tr, td(off), tf) geben an, wie schnell der MOSFET ein- und ausschaltet. Kürzere Schaltzeiten sind in der Regel wünschenswert, da sie die Effizienz erhöhen und die EMV-Probleme reduzieren.
Elektrische Eigenschaften
Die elektrischen Eigenschaften des IRFD9024PBF beschreiben sein Verhalten unter verschiedenen Betriebsbedingungen.
- Drain-Source-Durchbruchspannung (BVDSS): -100V (Minimum)
- Gate-Schwellenspannung (VGS(th)): -2V bis -4V
- Null-Gate-Spannungs-Drainstrom (IDSS): -1 µA (Maximum)
- Gate-Leakage-Strom (IGSS): ±100 nA (Maximum)
- Drain-Source-Einschaltwiderstand (RDS(on)): 1.5 Ohm (Maximum) bei VGS = -10V
Die Drain-Source-Durchbruchspannung gibt an, bei welcher Spannung der MOSFET durchbricht und unkontrolliert Strom fließt. Die Gate-Schwellenspannung gibt an, ab welcher Gate-Spannung der MOSFET zu leiten beginnt. Der Null-Gate-Spannungs-Drainstrom gibt an, wie viel Strom fließt, wenn keine Gate-Spannung anliegt. Der Gate-Leakage-Strom gibt an, wie viel Strom durch den Gate-Anschluss fließt. Der Drain-Source-Einschaltwiderstand ist ein wichtiger Parameter, da er die Verluste im eingeschalteten Zustand bestimmt. Ein niedrigerer Wert bedeutet geringere Verluste und einen effizienteren Betrieb.
Tipps und Tricks für den erfolgreichen Einsatz des IRFD9024PBF
Um das Beste aus dem IRFD9024PBF herauszuholen, hier einige praktische Tipps und Tricks:
- Gate-Widerstand: Verwenden Sie einen Gate-Widerstand, um die Schaltgeschwindigkeit zu steuern und Überschwingungen zu vermeiden. Ein typischer Wert liegt zwischen 10 Ohm und 100 Ohm.
- Entkopplungskondensatoren: Platzieren Sie Entkopplungskondensatoren in der Nähe des MOSFETs, um Spannungsspitzen zu reduzieren und die Stabilität zu verbessern.
- Schutzdioden: Verwenden Sie Schutzdioden, um den MOSFET vor induktiven Spannungsspitzen zu schützen, insbesondere bei der Ansteuerung von induktiven Lasten wie Relais oder Motoren.
- Layout: Achten Sie auf ein sauberes und kurzes Layout, um die Induktivität der Leiterbahnen zu minimieren und EMV-Probleme zu vermeiden.
- Kühlung: Überprüfen Sie die Temperatur des MOSFETs und ergreifen Sie gegebenenfalls zusätzliche Kühlmaßnahmen, um eine Überhitzung zu vermeiden.
- Ansteuerung: Verwenden Sie einen geeigneten Gate-Treiber, um den MOSFET schnell und effizient anzusteuern.
Diese Tipps helfen Ihnen, Ihre Schaltungen zu optimieren und die Zuverlässigkeit des IRFD9024PBF zu gewährleisten.
Der IRFD9024PBF in der Praxis: Inspirierende Projektideen
Lassen Sie sich von diesen Projektideen inspirieren und entdecken Sie die vielfältigen Möglichkeiten des IRFD9024PBF:
- Intelligenter LED-Streifen: Steuern Sie einen LED-Streifen mit dem IRFD9024PBF und einem Mikrocontroller, um dynamische Lichteffekte zu erzeugen.
- Solarbetriebener Lüfter: Bauen Sie einen solarbetriebenen Lüfter mit dem IRFD9024PBF, um die Drehzahl des Lüfters automatisch an die Sonneneinstrahlung anzupassen.
- Batterie-Management-System (BMS): Verwenden Sie den IRFD9024PBF in einem BMS, um Batterien zu laden und zu entladen und sie vor Überladung und Tiefentladung zu schützen.
- H-Brücke für DC-Motorsteuerung: Bauen Sie eine H-Brücke mit vier IRFD9024PBFs, um die Drehrichtung und Geschwindigkeit eines DC-Motors präzise zu steuern.
- Dimmbare LED-Lampe: Entwickeln Sie eine dimmbare LED-Lampe mit dem IRFD9024PBF und einem PWM-Signal, um die Helligkeit stufenlos einzustellen.
Diese Projekte zeigen, wie Sie den IRFD9024PBF in verschiedenen Anwendungen einsetzen können, um innovative und nützliche Produkte zu entwickeln.
FAQ: Häufig gestellte Fragen zum IRFD9024PBF
Was ist der Unterschied zwischen einem N-Kanal und einem P-Kanal MOSFET?
Der Hauptunterschied liegt in der Polarität der Spannungen, die zum Ein- und Ausschalten des MOSFETs benötigt werden. Ein N-Kanal MOSFET wird durch eine positive Gate-Spannung (relativ zur Source) eingeschaltet, während ein P-Kanal MOSFET durch eine negative Gate-Spannung (relativ zur Source) eingeschaltet wird. P-Kanal MOSFETs werden oft in High-Side-Schaltungen verwendet, da sie einfacher zu betreiben sind, wenn die Last an Masse liegt.
Wie berechne ich die Verlustleistung im IRFD9024PBF?
Die Verlustleistung im IRFD9024PBF kann mit der Formel P = I² * Rds(on) berechnet werden, wobei I der Drainstrom und Rds(on) der Einschaltwiderstand ist. Es ist wichtig zu beachten, dass Rds(on) temperaturabhängig ist und mit steigender Temperatur zunimmt. Die Schaltverluste können bei höheren Frequenzen ebenfalls relevant werden und müssen zusätzlich berücksichtigt werden.
Wie schütze ich den IRFD9024PBF vor elektrostatischen Entladungen (ESD)?
MOSFETs sind empfindlich gegenüber ESD. Um den IRFD9024PBF vor ESD-Schäden zu schützen, sollten Sie antistatische Maßnahmen ergreifen, wie z.B. das Tragen eines Erdungsarmbands, die Verwendung einer antistatischen Arbeitsfläche und die Lagerung des MOSFETs in einer antistatischen Verpackung. Vermeiden Sie es, die Anschlüsse des MOSFETs direkt zu berühren.
Kann ich den IRFD9024PBF parallel schalten, um den Strom zu erhöhen?
Ja, es ist grundsätzlich möglich, MOSFETs parallel zu schalten, um den Strom zu erhöhen. Allerdings ist es wichtig, Maßnahmen zu ergreifen, um sicherzustellen, dass der Strom gleichmäßig auf die MOSFETs verteilt wird. Dies kann durch die Verwendung von kleinen Widerständen in Reihe mit jedem MOSFET erreicht werden. Beachten Sie jedoch, dass die Parallelschaltung von MOSFETs komplexer ist und sorgfältige Planung erfordert.
Wie wähle ich den richtigen Gate-Widerstand für den IRFD9024PBF aus?
Der Gate-Widerstand beeinflusst die Schaltgeschwindigkeit des MOSFETs. Ein kleinerer Widerstand führt zu einem schnelleren Schalten, kann aber auch zu Überschwingungen und EMV-Problemen führen. Ein größerer Widerstand verlangsamt das Schalten, reduziert aber die Überschwingungen. Ein typischer Wert liegt zwischen 10 Ohm und 100 Ohm. Der optimale Wert hängt von der Anwendung und den spezifischen Anforderungen ab. Experimentieren Sie, um den besten Wert für Ihre Schaltung zu finden.
Welche Alternativen gibt es zum IRFD9024PBF?
Es gibt viele alternative P-Kanal MOSFETs, die je nach den spezifischen Anforderungen Ihrer Anwendung geeignet sein könnten. Einige Beispiele sind der IRF9540N (höherer Strom), der Si2301 (SMD-Gehäuse) oder der BSS84 (kleinerer Strom, SMD-Gehäuse). Vergleichen Sie die technischen Datenblätter, um den besten MOSFET für Ihre Bedürfnisse zu finden.
Wo finde ich das Datenblatt für den IRFD9024PBF?
Das Datenblatt für den IRFD9024PBF finden Sie auf der Website des Herstellers International Rectifier (jetzt Infineon Technologies) oder auf verschiedenen Online-Datenbanken für elektronische Bauteile. Geben Sie einfach „IRFD9024PBF datasheet“ in eine Suchmaschine ein, um das Datenblatt zu finden.
