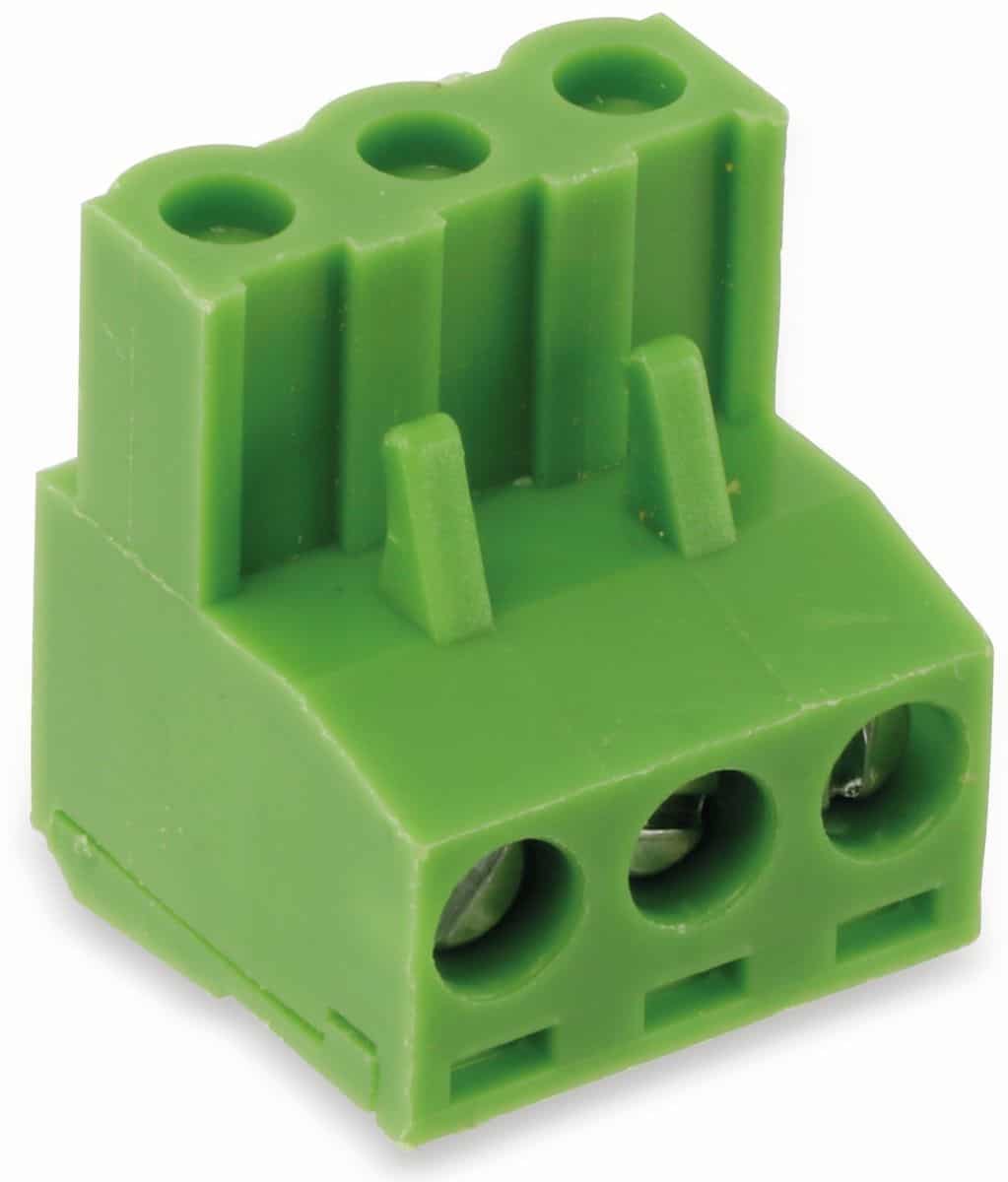

Zuverlässige Verbindungen für Ihre Elektronikprojekte: Leiterplattenanschlussklemme, 3pol., RM5,08 mm, 10A
Sie suchen nach einer robusten und zuverlässigen Lösung für die elektrische Verbindung Ihrer Platinen? Diese 3-polige Leiterplattenanschlussklemme mit einem Rastermaß von 5,08 mm und einer Belastbarkeit von 10A ist die ideale Wahl für professionelle Anwender und anspruchsvolle Hobbyisten, die Wert auf Stabilität und einfache Handhabung legen. Ob in der Industrieautomation, der Mess- und Regeltechnik oder in komplexen Schaltungen – diese Anschlussklemme bietet Ihnen die Sicherheit, die Sie für Ihre elektronischen Komponenten benötigen.
Präzision und Leistung für anspruchsvolle Anwendungen
Die Auswahl der richtigen Verbindungskomponenten ist entscheidend für die Langlebigkeit und Zuverlässigkeit Ihrer elektronischen Systeme. Unsere 3-polige Leiterplattenanschlussklemme ist speziell für Anwendungen konzipiert, bei denen eine hohe Strombelastbarkeit und eine sichere Kontaktierung im Vordergrund stehen. Mit einem Rastermaß von 5,08 mm passt sie perfekt auf Standard-Leiterplattenlayouts und ermöglicht eine effiziente und platzsparende Verdrahtung. Die Nennstromstärke von 10A stellt sicher, dass auch leistungshungrige Schaltungen sicher und stabil betrieben werden können.
Vorteile, die überzeugen
Diese Leiterplattenanschlussklemme bietet Ihnen eine Reihe von entscheidenden Vorteilen, die Ihre Arbeitsprozesse optimieren und die Qualität Ihrer Endprodukte verbessern:
- Hohe Strombelastbarkeit: Mit 10A Nennstrom ist diese Klemme bestens geeignet für Anwendungen, die eine signifikante Stromversorgung erfordern, ohne Kompromisse bei der Sicherheit einzugehen.
- Präzises Rastermaß: Das 5,08 mm Rastermaß ermöglicht eine einfache und genaue Montage auf gängigen Leiterplattenlayouts, was die Entwicklungs- und Produktionszeit verkürzt.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, garantiert diese Klemme eine lange Lebensdauer und Widerstandsfähigkeit gegenüber Umwelteinflüssen und mechanischer Beanspruchung.
- Sichere Klemmverbindung: Die bewährte Klemmtechnik sorgt für eine feste und dauerhafte Verbindung zwischen Litze und Anschlussklemme, die Vibrationen standhält und Kontaktprobleme minimiert.
- Einfache Installation: Die intuitive Handhabung und klare Polkennzeichnung erleichtern die Verdrahtung erheblich, selbst für Anwender mit weniger Erfahrung.
- Vielseitige Einsatzmöglichkeiten: Von der industriellen Steuerungstechnik bis hin zu spezialisierten Laborgeräten – diese Anschlussklemme ist ein universelles Bauteil für eine breite Palette von Anwendungen.
Technische Spezifikationen im Detail
Um Ihnen die bestmögliche Transparenz und Entscheidungsfindung zu ermöglichen, haben wir die wichtigsten technischen Eigenschaften dieser Leiterplattenanschlussklemme für Sie übersichtlich zusammengefasst:
| Merkmal | Spezifikation |
|---|---|
| Polanzahl | 3 |
| Rastermaß | 5,08 mm |
| Nennstrom | 10 A |
| Nennspannung | Bis 300 V (abhängig von Leiterplattenlayout und Isolierung) |
| Anschlussart | Schraubklemme |
| Leiterquerschnitt (massiv/feindrähtig) | 0,2 – 2,5 mm² |
| Gehäusematerial | Hochwertiger Thermoplast (flammhemmend, UV-beständig) |
| Kontaktmaterial | Verzinnte Kupferlegierung |
| Temperaturbereich | -40°C bis +105°C |
| Schutzart (wenn montiert) | IP20 (basierend auf Standardmontage) |
| Montageart | Lötbar direkt auf Leiterplatte |
| Zulassungen | CE, RoHS-konform |
Maximale Sicherheit und Effizienz in Ihrer Anwendung
Die sorgfältige Auswahl der Materialien und die präzise Fertigung dieser Leiterplattenanschlussklemme gewährleisten eine herausragende Leistung und Langlebigkeit. Das Gehäuse ist aus einem hochtemperaturbeständigen, flammhemmenden Thermoplast gefertigt, das nicht nur für Sicherheit sorgt, sondern auch eine hervorragende Isolationsfähigkeit besitzt. Die Kontaktflächen bestehen aus einer robusten, verzinnten Kupferlegierung, die eine optimale elektrische Leitfähigkeit sicherstellt und Korrosion effektiv vorbeugt. Diese Kombination aus Materialgüte und präziser Konstruktion garantiert eine zuverlässige und störungsfreie Signalübertragung über viele Jahre hinweg, selbst unter anspruchsvollen Betriebsbedingungen.
Die 3-polige Ausführung mit einem Rastermaß von 5,08 mm ist dabei ein universeller Standard, der eine breite Kompatibilität mit den meisten Leiterplatten und elektronischen Bauteilen gewährleistet. Dies vereinfacht die Planung Ihrer Schaltungen und reduziert das Risiko von Kompatibilitätsproblemen. Die integrierte Schraubklemme ermöglicht eine einfache und sichere Befestigung von Litzen unterschiedlicher Querschnitte von 0,2 bis 2,5 mm², sowohl für massive als auch für feindrähtige Kabel. Das Anzugsdrehmoment der Schraubklemmen ist so dimensioniert, dass ein sicherer Halt ohne Beschädigung des Leiters gewährleistet ist.
Anwendungsbereiche, in denen Sie sich verlassen können
Diese Leiterplattenanschlussklemme ist ein unverzichtbares Bauteil in einer Vielzahl von Elektronikanwendungen. Ihre Robustheit und Zuverlässigkeit machen sie zur idealen Wahl für:
- Industrielle Steuerungssysteme: Perfekt geeignet für die Verdrahtung von Sensoren, Aktoren und Steuermodulen in Automatisierungsanlagen, SPS-Systemen und Robotik.
- Mess- und Regeltechnik: Bietet eine sichere Schnittstelle für die Verbindung von Messinstrumenten, Datenerfassungsgeräten und Reglern.
- Netzteil- und Stromversorgungsmodule: Gewährleistet eine stabile und sichere Stromzuführung zu leistungsintensiven elektronischen Geräten.
- Beleuchtungstechnik: Ideal für den Anschluss von LED-Treibern und Lichtsteuerungen, bei denen eine zuverlässige Stromversorgung entscheidend ist.
- Telekommunikationsgeräte: Ermöglicht eine sichere Signalübertragung in Kommunikationsinfrastrukturen und Endgeräten.
- Prototypenbau und Forschung: Eine zuverlässige und flexible Lösung für die Realisierung von Schaltkreisen und Experimenten im Labor.
- Spezialmaschinenbau: Geeignet für den Einsatz in kundenspezifischen Maschinen und Anlagen, die höchste Anforderungen an Zuverlässigkeit stellen.
FAQ – Häufig gestellte Fragen zu Leiterplattenanschlussklemme, 3pol., RM5,08 mm, 10A
Wie schließe ich die Kabel korrekt an die Leiterplattenanschlussklemme an?
Sie können die Kabel ganz einfach an die Klemme anschließen. Lösen Sie zunächst die Schraube an der Klemme mit einem geeigneten Schraubendreher. Führen Sie dann das abisolierte Ende des Litzenleiters in die dafür vorgesehene Öffnung ein. Achten Sie darauf, dass keine einzelnen Drähte des Litzenleiters herausragen. Ziehen Sie anschließend die Schraube wieder fest, bis der Leiter sicher und fest in der Klemme sitzt. Vermeiden Sie übermäßiges Anziehen, um den Leiter nicht zu beschädigen.
Welche Art von Kabeln kann ich mit dieser Anschlussklemme verwenden?
Diese Anschlussklemme ist für die Aufnahme von massiven und feindrähtigen Leitern mit einem Querschnitt von 0,2 mm² bis 2,5 mm² ausgelegt. Es ist wichtig, dass der abisolierte Drahtquerschnitt innerhalb dieses Bereichs liegt, um eine sichere und zuverlässige Verbindung zu gewährleisten.
Ist die Leiterplattenanschlussklemme für den Einsatz im Außenbereich geeignet?
Die Anschlussklemme selbst ist für den Einsatz in Umgebungen mit typischen industriellen oder häuslichen Bedingungen konzipiert. Für den direkten Einsatz im Außenbereich, wo Witterungseinflüssen wie Feuchtigkeit, Staub oder extremen Temperaturen ausgesetzt, sind zusätzliche Schutzmaßnahmen wie Gehäuse oder spezielle Abdichtungen erforderlich, um die Funktionalität und Langlebigkeit zu gewährleisten.
Was bedeutet „Rastermaß 5,08 mm“?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten benachbarter Anschlusspins oder Klemmen auf der Leiterplatte an. Ein Rastermaß von 5,08 mm ist ein weit verbreiteter Standard, der eine gute Balance zwischen Platzbedarf und mechanischer Stabilität bietet und Kompatibilität mit einer Vielzahl von Leiterplattenlayouts gewährleistet.
Kann die Anschlussklemme Temperaturen über 105°C standhalten?
Der angegebene Temperaturbereich von -40°C bis +105°C repräsentiert den empfohlenen und geprüften Betriebsbereich des Herstellers. Das Überschreiten dieser Temperaturgrenzen kann die Materialeigenschaften beeinträchtigen und zu einer verkürzten Lebensdauer oder einem Ausfall der Klemme führen. Es ist ratsam, die Betriebstemperatur Ihrer Anwendung innerhalb dieser Grenzen zu halten.
Wie kann ich sicherstellen, dass die Verbindung dauerhaft und sicher ist?
Eine dauerhafte und sichere Verbindung erreichen Sie durch die korrekte Abisolierung des Leiters auf die passende Länge, das vollständige Einführen in die Klemme und das feste, aber nicht übermäßige Anziehen der Schraube. Regelmäßige Inspektionen, insbesondere in Umgebungen mit Vibrationen, können helfen, die Integrität der Verbindung über die Zeit zu erhalten.
Sind die Materialien der Anschlussklemme umweltfreundlich?
Die Anschlussklemme ist gemäß der RoHS-Richtlinie gefertigt, was bedeutet, dass sie frei von bestimmten gefährlichen Substanzen wie Blei, Quecksilber oder Cadmium ist. Dies unterstreicht unser Engagement für umweltfreundliche Produkte und die Einhaltung internationaler Standards.
