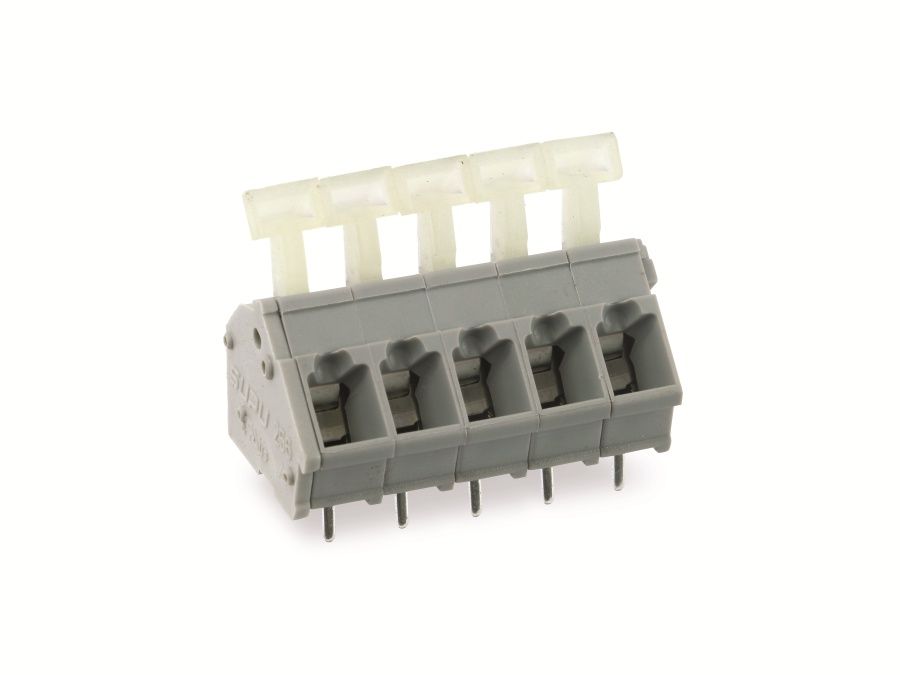

Leiterplattenklemme SUPU 256305, 5-polig, RM 5, 16 A/250 V: Die verlässliche Verbindung für Ihre Elektronikprojekte
Sie suchen nach einer robusten und zuverlässigen Lösung zur Verbindung Ihrer elektronischen Komponenten auf Leiterplatten? Die 5-polige Leiterplattenklemme SUPU 256305 mit einem Rastermaß von 5 mm und einer Belastbarkeit von 16 A bei 250 V ist die ideale Wahl für anspruchsvolle Applikationen in der Elektroinstallation, im Anlagenbau oder für individuelle Elektronikentwicklungen. Diese Klemme bietet Ihnen die nötige Sicherheit und Effizienz, um Ihre Projekte erfolgreich umzusetzen.
Warum die SUPU 256305 Ihre erste Wahl sein sollte
Bei der Auswahl von Verbindungselementen für Ihre elektronischen Schaltungen ist Zuverlässigkeit das A und O. Die Leiterplattenklemme SUPU 256305 überzeugt durch ihre durchdachte Konstruktion und hochwertige Materialien, die eine langfristige und sichere Stromübertragung gewährleisten. Sie profitieren von einer einfachen Handhabung und einer präzisen Montage, die den Installationsaufwand minimiert. Ob für Prototypen, Kleinserien oder den professionellen Einsatz, diese Klemme bietet Ihnen die Flexibilität, die Sie benötigen.
Technische Spezifikationen im Detail
Die präzisen technischen Daten der SUPU 256305 Leiterplattenklemme unterstreichen ihre Eignung für diverse Anwendungen. Mit einer Nennspannung von 250 Volt und einem Nennstrom von 16 Ampere ist sie bestens für die gängigen Anforderungen in der Industrie und im Handwerk gerüstet. Das Rastermaß von 5 mm ermöglicht eine kompakte Bestückung auf Ihrer Leiterplatte, während die 5-polige Ausführung Ihnen erlaubt, mehrere Anschlüsse auf engstem Raum zu realisieren.
Vorteile auf einen Blick
Sicherheit und Zuverlässigkeit: Hochwertige Verarbeitung und geprüfte Materialien garantieren eine sichere Stromübertragung und minimieren das Risiko von Ausfällen.
Einfache Montage: Das durchdachte Design ermöglicht eine schnelle und unkomplizierte Anbringung auf Ihrer Leiterplatte.
Kompakte Bauweise: Das Rastermaß von 5 mm und die Mehrpoligkeit erlauben eine platzsparende Integration in Ihre Schaltungen.
Hohe Belastbarkeit: Mit 16 A bei 250 V ist die Klemme auch für anspruchsvollere Anwendungen geeignet.
Vielseitige Einsatzmöglichkeiten: Ideal für Elektroinstallationen, Maschinenbau, Automatisierungstechnik und individuelle Elektronikprojekte.
Langlebigkeit: Die robusten Materialien gewährleisten eine lange Lebensdauer auch unter anspruchsvollen Betriebsbedingungen.
Präzise Signalübertragung: Optimale elektrische Eigenschaften sorgen für eine störungsfreie Weiterleitung von Signalen und Strömen.
Produkteigenschaften im Überblick
| Kategorie | Merkmal | Beschreibung |
| :————– | :————————————— | :—————————————————————————————————————————————————————————————————— |
| Elektrische Daten | Nennspannung: | 250 V |
| | Nennstrom: | 16 A |
| | Polzahl: | 5 |
| | Isolationsspannung: | Typischerweise 300 V (gemäß IEC 60664-1), abhängig von der spezifischen Ausführung und Umgebung. Bietet ausreichende Sicherheit für die genannte Nennspannung. |
| Mechanische Eigenschaften | Rastermaß (Pitch): | 5 mm |
| | Anschlussart: | Schraubanschluss |
| | Montageart: | Durchsteckmontage (THT – Through-Hole Technology) für sicheren Halt auf der Leiterplatte. |
| | Gehäusematerial: | Hochwertiger Thermoplast (z.B. PA, PBT), der sich durch gute elektrische Isoliereigenschaften, mechanische Festigkeit und Temperaturbeständigkeit auszeichnet. Bietet Schutz vor Umwelteinflüssen. |
| | Kontaktmaterial: | Messing oder Kupferlegierung mit Oberflächenveredelung (z.B. verzinnte Oberfläche) für optimale Leitfähigkeit und Korrosionsbeständigkeit. Ermöglicht eine sichere und dauerhafte elektrische Verbindung. |
| Umgebungsbedingungen | Temperaturbereich: | Typischerweise -40°C bis +105°C, je nach spezifischem Material und Zulassung. Geeignet für eine breite Palette von Betriebsumgebungen, von kalten Lagerhallen bis zu warmen Elektronikgehäusen. |
| | Schutzart: | Entspricht den gängigen Standards für industrielle Verbindungselemente, bietet Schutz gegen Staub und unbeabsichtigten Kontakt. |
Tiefergehende Betrachtung: Material und Konstruktion für maximale Leistung
Die Wahl der richtigen Materialien ist entscheidend für die Leistungsfähigkeit und Langlebigkeit einer Leiterplattenklemme. Bei der SUPU 256305 kommen hochwertige Thermoplaste zum Einsatz, die nicht nur eine ausgezeichnete elektrische Isolation gewährleisten, sondern auch mechanischen Belastungen und thermischen Schwankungen standhalten. Diese Kunststoffe sind oft flammhemmend nach UL94-V0, was ein entscheidendes Sicherheitsmerkmal in vielen Anwendungen darstellt. Das Gehäuse ist so konzipiert, dass es die internen Kontakte schützt und eine einfache sowie sichere Handhabung ermöglicht.
Die inneren Kontakte sind typischerweise aus einer robusten Kupferlegierung gefertigt, die für ihre hervorragende elektrische Leitfähigkeit bekannt ist. Um Korrosion vorzubeugen und eine dauerhaft geringe Übergangswiderstand zu gewährleisten, sind diese Kontakte oft oberflächenbehandelt, beispielsweise mit einer Zinn- oder einer vergoldeten Schicht. Diese Oberflächenveredelung schützt nicht nur vor Oxidation, sondern erleichtert auch das Anlöten der Klemme auf der Leiterplatte und sichert eine stabile elektrische Verbindung über viele Jahre hinweg. Das präzise gefertigte Schraubanschluss-System sorgt für einen sicheren Halt der anzuschließenden Leiter, auch bei Vibrationen oder Zugbelastungen.
Anwendungsgebiete: Wo die SUPU 256305 glänzt
Die Flexibilität und Robustheit der SUPU 256305 machen sie zu einem universellen Bauteil in verschiedensten Branchen.
Elektroinstallation: In der Gebäudeautomatisierung, der Steuerungstechnik und der Verteilung von Strom ist eine zuverlässige und normkonforme Verbindung unerlässlich. Die SUPU 256305 eignet sich hervorragend für die Verdrahtung von Netzteilen, Steuergeräten und Sensoren.
Maschinenbau und Automatisierung: In industriellen Umgebungen, wo Vibrationen und wechselnde Umweltbedingungen herrschen, bietet die stabile Konstruktion der Klemme die nötige Sicherheit. Sie wird eingesetzt in der Verdrahtung von Motoren, Sensoren, Aktoren und Steuerungssystemen für Produktionsanlagen.
Gerätebau: Bei der Entwicklung und Fertigung von elektronischen Geräten, sei es im Konsumgüterbereich oder in professionellen Anwendungen, ermöglicht die kompakte Bauweise und einfache Montage eine effiziente Integration in das Gerätedesign.
Prototypenentwicklung und Forschung: Für Ingenieure und Entwickler, die neue Schaltungen entwerfen und testen, bietet die SUPU 256305 eine zuverlässige und leicht zu handhabende Lösung für flexible Verdrahtungen.
Signalübertragung: Neben der Stromversorgung können diese Klemmen auch zur Übertragung von Steuersignalen genutzt werden, wobei ihre zuverlässige elektrische Verbindung eine präzise Datenübertragung sicherstellt.
FAQ – Häufig gestellte Fragen zu Leiterplattenklemme SUPU 256305, 5-polig, RM 5, 16 A/250 V
Welche Art von Kabeln kann ich mit der SUPU 256305 verbinden?
Die SUPU 256305 ist für die Aufnahme von eindrähtigen und mehrdrähtigen Litzen mit Aderendhülse konzipiert. Die maximale Querschnittsfläche für die Kabel wird in der Regel durch die Größe des Schraubanschlusses bestimmt und liegt üblicherweise im Bereich von bis zu 2,5 mm² (AWG 14).
Ist die Leiterplattenklemme SUPU 256305 für hohe Temperaturen geeignet?
Ja, die Klemme ist aus robusten thermoplastischen Materialien gefertigt, die eine gute Temperaturbeständigkeit aufweisen. Der typische Betriebstemperaturbereich liegt bei -40°C bis +105°C, was eine breite Anwendungspalette ermöglicht.
Wie wird die Klemme auf der Leiterplatte befestigt?
Die Befestigung erfolgt mittels Durchsteckmontage (THT). Das bedeutet, die Anschlussbeinchen der Klemme werden durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend verlötet. Dies gewährleistet eine mechanisch stabile und elektrische dauerhafte Verbindung.
Kann die Klemme auch in feuchten Umgebungen eingesetzt werden?
Die Klemmen sind in der Regel gegen Staub geschützt. Für den Einsatz in Umgebungen mit hoher Luftfeuchtigkeit oder direktem Wasserkontakt sollten Sie jedoch auf die spezifische IP-Schutzart achten, die im Datenblatt der jeweiligen Klemme angegeben ist. Die hier beschriebene Klemme ist für Standardanwendungen konzipiert.
Was bedeutet das Rastermaß von 5 mm?
Das Rastermaß (Pitch) gibt den Abstand zwischen den Mittelpunkten benachbarter Anschlusspunkte an. Ein Rastermaß von 5 mm bedeutet, dass die einzelnen Anschlüsse 5 Millimeter voneinander entfernt sind. Dies beeinflusst die Packungsdichte auf der Leiterplatte und ist ein wichtiger Parameter bei der Layoutplanung.
Welche Sicherheitsstandards erfüllt die SUPU 256305?
Leiterplattenklemmen wie die SUPU 256305 unterliegen in der Regel relevanten Normen wie IEC 60664-1 (Überspannungskategorien und Verschmutzungsgrade) und sind oft nach UL- und/oder CE-Standards zertifiziert. Dies bestätigt ihre Sicherheit und Zuverlässigkeit für den vorgesehenen Einsatzzweck.
Wie viele Adern können maximal angeschlossen werden?
Die Klemme ist eine 5-polige Ausführung, was bedeutet, dass sie für fünf separate elektrische Anschlüsse ausgelegt ist. Pro Anschluss kann in der Regel eine Ader (einzelner Draht) angeschlossen werden. Bei Verwendung von Aderendhülsen wird die Anzahl der anschließbaren Drähte pro Anschluss somit auf einen reduziert.
