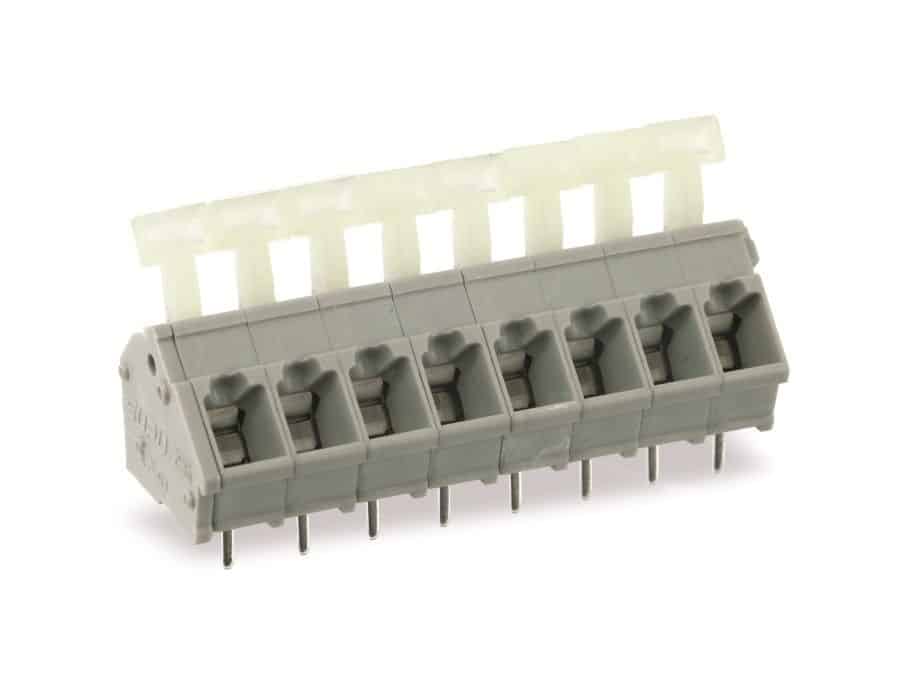

Entdecken Sie die SUPU 256308 Leiterplattenklemme – die perfekte Verbindung für Ihre elektronischen Projekte! Diese hochwertige 8-polige Klemme mit einem Rastermaß von 5 mm bietet eine zuverlässige und sichere Verbindung für Ihre Leiterplatten. Mit einer Nennstromstärke von 16 A und einer Nennspannung von 250 V ist sie ideal für eine Vielzahl von Anwendungen. Ob für den professionellen Einsatz in der Industrie oder für ambitionierte Hobbyprojekte – die SUPU 256308 überzeugt durch ihre Qualität, ihre einfache Handhabung und ihre Vielseitigkeit.
Technische Details und Vorteile
Die SUPU 256308 Leiterplattenklemme ist mehr als nur ein Bauteil – sie ist ein Versprechen für eine zuverlässige und langlebige Verbindung in Ihren elektronischen Schaltungen. Hier sind die Details, die diese Klemme zu einer hervorragenden Wahl machen:
Robuste Bauweise für maximale Zuverlässigkeit
Die Klemme ist aus hochwertigen Materialien gefertigt, die eine lange Lebensdauer und eine hohe Widerstandsfähigkeit gegen Umwelteinflüsse gewährleisten. Das robuste Design sorgt dafür, dass Ihre Verbindungen auch unter anspruchsvollen Bedingungen sicher und stabil bleiben. Vertrauen Sie auf eine Klemme, die auch dann noch zuverlässig arbeitet, wenn andere versagen.
Einfache und schnelle Installation
Die SUPU 256308 wurde speziell für eine einfache und schnelle Installation entwickelt. Dank des durchdachten Designs können Sie die Klemme problemlos auf Ihrer Leiterplatte montieren und die Drähte sicher und fest anschließen. Das spart Ihnen Zeit und Mühe und ermöglicht es Ihnen, sich auf das Wesentliche zu konzentrieren: Ihr Projekt.
Sichere Verbindung für optimale Leistung
Eine sichere Verbindung ist das A und O für eine optimale Leistung Ihrer elektronischen Schaltungen. Die SUPU 256308 bietet eine zuverlässige Klemmkraft, die sicherstellt, dass die Drähte fest und sicher sitzen. Das minimiert das Risiko von Kurzschlüssen und Ausfällen und sorgt für eine stabile und effiziente Funktion Ihrer Schaltungen.
Vielseitige Einsatzmöglichkeiten
Ob für die Stromversorgung, die Signalübertragung oder die Datenkommunikation – die SUPU 256308 ist vielseitig einsetzbar und eignet sich für eine breite Palette von Anwendungen. Nutzen Sie sie in Ihren Industrieanlagen, in Ihren Haushaltsgeräten oder in Ihren Hobbyprojekten – die Möglichkeiten sind nahezu unbegrenzt.
Technische Daten im Überblick
Für alle, die es genau wissen möchten, hier eine detaillierte Übersicht der technischen Daten der SUPU 256308 Leiterplattenklemme:
| Eigenschaft | Wert |
|---|---|
| Polzahl | 8 |
| Rastermaß | 5 mm |
| Nennstrom | 16 A |
| Nennspannung | 250 V |
| Anschlussart | Schraubanschluss |
| Material | Polyamid (PA) |
| Farbe | Grün |
| Flammwidrigkeit | UL 94 V-0 |
| Betriebstemperatur | -40 °C bis +105 °C |
Diese detaillierten technischen Daten unterstreichen die hohe Qualität und die Leistungsfähigkeit der SUPU 256308 Leiterplattenklemme. Sie können sich darauf verlassen, dass dieses Bauteil Ihre Anforderungen erfüllt und Ihre Erwartungen übertrifft.
Anwendungsbereiche der SUPU 256308
Die SUPU 256308 Leiterplattenklemme ist ein echtes Multitalent und findet in den unterschiedlichsten Bereichen Anwendung. Lassen Sie sich von den vielfältigen Einsatzmöglichkeiten inspirieren und entdecken Sie, wie diese Klemme Ihre Projekte bereichern kann:
Industrielle Automatisierung
In der industriellen Automatisierung ist eine zuverlässige Verbindungstechnik unerlässlich. Die SUPU 256308 bietet hier die perfekte Lösung für die Verbindung von Sensoren, Aktoren und Steuerungen. Ihre robuste Bauweise und ihre hohe Strombelastbarkeit machen sie zur idealen Wahl für anspruchsvolle Industrieumgebungen.
Gebäudeautomation
Auch in der Gebäudeautomation spielt die SUPU 256308 ihre Stärken aus. Sie eignet sich hervorragend für die Verbindung von Beleuchtungssystemen, Heizungssteuerungen und Sicherheitseinrichtungen. Ihre einfache Installation und ihre sichere Verbindung gewährleisten einen reibungslosen Betrieb Ihrer Gebäudeautomationssysteme.
Haushaltsgeräte
Von Waschmaschinen über Kühlschränke bis hin zu Kaffeemaschinen – in vielen Haushaltsgeräten werden Leiterplattenklemmen benötigt. Die SUPU 256308 bietet hier eine zuverlässige und sichere Verbindung für die Stromversorgung und die Signalübertragung. Ihre kompakte Bauform ermöglicht den Einsatz auch in beengten Platzverhältnissen.
Hobbyelektronik
Auch für Hobbyelektroniker ist die SUPU 256308 eine Bereicherung. Ob für den Bau von Modellbahnen, für die Entwicklung von eigenen Schaltungen oder für die Reparatur von elektronischen Geräten – diese Klemme bietet eine einfache und sichere Möglichkeit, Drähte zu verbinden. Lassen Sie Ihrer Kreativität freien Lauf und verwirklichen Sie Ihre eigenen Elektronikprojekte!
Erneuerbare Energien
Im Bereich der erneuerbaren Energien, wie z.B. bei Solaranlagen oder Windkraftanlagen, ist eine zuverlässige Verbindungstechnik von entscheidender Bedeutung. Die SUPU 256308 eignet sich hervorragend für die Verbindung von Solarzellen, Wechselrichtern und Batteriespeichern. Ihre hohe Strombelastbarkeit und ihre Widerstandsfähigkeit gegen Umwelteinflüsse machen sie zur idealen Wahl für diese anspruchsvollen Anwendungen.
Qualität und Sicherheit
Bei der Auswahl von elektronischen Bauteilen spielen Qualität und Sicherheit eine entscheidende Rolle. Die SUPU 256308 Leiterplattenklemme erfüllt höchste Ansprüche und bietet Ihnen ein Maximum an Sicherheit und Zuverlässigkeit.
Zertifizierungen und Normen
Die SUPU 256308 ist nach allen relevanten internationalen Normen und Standards zertifiziert. Dies garantiert Ihnen, dass die Klemme höchsten Qualitätsstandards entspricht und für den Einsatz in Ihren Anwendungen geeignet ist. Verlassen Sie sich auf ein Produkt, das geprüft und zertifiziert ist.
Hochwertige Materialien
Für die Herstellung der SUPU 256308 werden ausschließlich hochwertige Materialien verwendet. Das Gehäuse besteht aus robustem Polyamid (PA), das eine hohe Widerstandsfähigkeit gegen Umwelteinflüsse und mechanische Belastungen bietet. Die Kontakte sind aus einer hochwertigen Kupferlegierung gefertigt, die eine optimale Leitfähigkeit und eine lange Lebensdauer gewährleistet.
Strenge Qualitätskontrollen
Während des gesamten Produktionsprozesses werden strenge Qualitätskontrollen durchgeführt, um sicherzustellen, dass die SUPU 256308 höchsten Qualitätsstandards entspricht. Jede einzelne Klemme wird vor der Auslieferung auf ihre Funktion und ihre elektrischen Eigenschaften geprüft. Dies garantiert Ihnen, dass Sie ein einwandfreies Produkt erhalten, auf das Sie sich verlassen können.
Flammwidrigkeit UL 94 V-0
Die SUPU 256308 erfüllt die Anforderungen der Flammwidrigkeitsklasse UL 94 V-0. Dies bedeutet, dass das Material im Falle eines Brandes selbstverlöschend ist und die Ausbreitung des Feuers verhindert. Dies erhöht die Sicherheit Ihrer elektronischen Geräte und schützt vor Schäden durch Brände.
So einfach ist die Installation
Die Installation der SUPU 256308 Leiterplattenklemme ist denkbar einfach und erfordert kein spezielles Werkzeug oder Fachwissen. Mit wenigen Handgriffen können Sie die Klemme auf Ihrer Leiterplatte montieren und die Drähte sicher und fest anschließen.
Schritt-für-Schritt-Anleitung
- Vorbereitung: Stellen Sie sicher, dass die Leiterplatte spannungsfrei ist und dass Sie alle benötigten Werkzeuge und Materialien zur Hand haben.
- Montage: Platzieren Sie die SUPU 256308 an der gewünschten Position auf der Leiterplatte und fixieren Sie sie gegebenenfalls mit Schrauben oder durch Einrasten.
- Anschluss: Führen Sie die abisolierten Drähte in die entsprechenden Öffnungen der Klemme ein und ziehen Sie die Schrauben fest. Achten Sie darauf, dass die Drähte fest und sicher sitzen.
- Kontrolle: Überprüfen Sie, ob alle Drähte korrekt angeschlossen sind und ob die Klemme fest auf der Leiterplatte sitzt.
Tipps und Tricks
- Verwenden Sie für die Installation einen Schraubendreher mit der passenden Größe, um Beschädigungen der Schrauben zu vermeiden.
- Achten Sie darauf, dass die Drähte ausreichend abisoliert sind, um einen sicheren Kontakt zu gewährleisten.
- Ziehen Sie die Schrauben nicht zu fest an, um Beschädigungen der Klemme zu vermeiden.
- Verwenden Sie Aderendhülsen, um das Ausfransen der Drähte zu verhindern und eine sichere Verbindung zu gewährleisten.
FAQ – Häufig gestellte Fragen
Hier finden Sie Antworten auf die häufigsten Fragen zur SUPU 256308 Leiterplattenklemme. Sollten Sie weitere Fragen haben, zögern Sie bitte nicht, uns zu kontaktieren.
Für welche Drahtstärken ist die Klemme geeignet?
Die SUPU 256308 ist für Drahtstärken von 28 bis 14 AWG (0,08 bis 2,5 mm²) geeignet. Damit deckt sie einen breiten Bereich von Anwendungen ab und bietet Ihnen maximale Flexibilität.
Welches Drehmoment sollte beim Festziehen der Schrauben verwendet werden?
Das empfohlene Drehmoment beim Festziehen der Schrauben beträgt 0,4 bis 0,6 Nm. Achten Sie darauf, dass Sie die Schrauben nicht zu fest anziehen, um Beschädigungen der Klemme zu vermeiden.
Kann die Klemme auch für den Außeneinsatz verwendet werden?
Die SUPU 256308 ist primär für den Inneneinsatz konzipiert. Für den Außeneinsatz empfehlen wir, die Klemme vor direkter Sonneneinstrahlung, Regen und anderen Witterungseinflüssen zu schützen. Alternativ können Sie auch auf eine spezielle Klemme für den Außeneinsatz zurückgreifen.
Ist die Klemme RoHS-konform?
Ja, die SUPU 256308 ist RoHS-konform und enthält keine gefährlichen Stoffe, die die Umwelt oder die Gesundheit gefährden könnten. Damit erfüllen Sie alle relevanten Umweltauflagen und tragen zum Schutz unserer Umwelt bei.
Wo finde ich weitere technische Informationen?
Detaillierte technische Informationen, Datenblätter und Anwendungsbeispiele finden Sie auf unserer Website oder in unserem Produktkatalog. Gerne stehen wir Ihnen auch persönlich für Fragen zur Verfügung.
Kann ich die Klemme auch in größeren Stückzahlen bestellen?
Ja, wir bieten die SUPU 256308 auch in größeren Stückzahlen zu attraktiven Preisen an. Kontaktieren Sie uns für ein individuelles Angebot.
Was mache ich, wenn die Klemme defekt ist?
Sollte die Klemme wider Erwarten defekt sein, kontaktieren Sie bitte unseren Kundenservice. Wir werden uns umgehend um Ihr Anliegen kümmern und eine Lösung finden.
