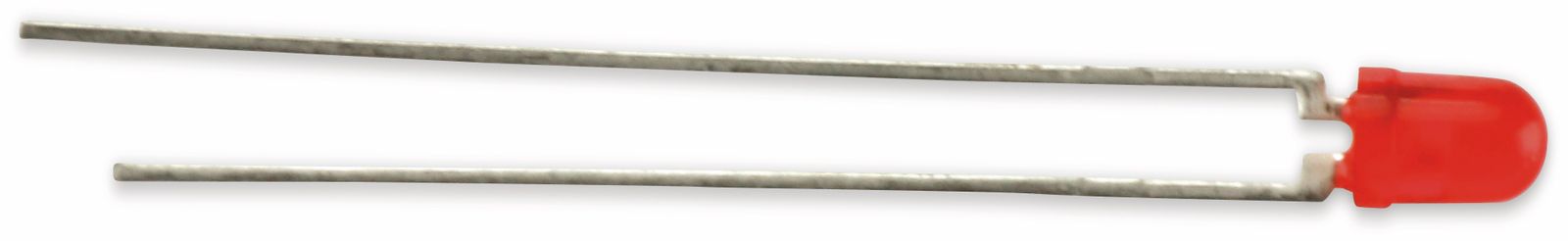

Entdecken Sie die faszinierende Welt der Miniatur-Beleuchtung mit der LiteOn LED LTL-4221! Diese kleine, aber leistungsstarke rote LED mit einem Durchmesser von 3mm ist mehr als nur eine Lichtquelle – sie ist der Schlüssel zu unzähligen kreativen und technischen Projekten. Tauchen Sie ein in eine Welt voller Möglichkeiten, in der Ihre Ideen zum Leben erweckt werden und Ihre Visionen in leuchtenden Farben erstrahlen.
Die Magie der Miniatur-Beleuchtung
Die LiteOn LED LTL-4221 ist ein wahres Wunderwerk der Technik. Ihre kompakte Bauweise und die intensive rote Leuchtkraft machen sie zu einem unverzichtbaren Bestandteil für Modellbau, Elektronik-Bastelprojekte, dekorative Beleuchtung und vieles mehr. Lassen Sie sich von der Vielseitigkeit dieser kleinen LED inspirieren und entdecken Sie die unendlichen Möglichkeiten, die sie Ihnen bietet.
Stellen Sie sich vor, Sie bauen ein detailgetreues Modell eines historischen Gebäudes. Mit der LiteOn LED LTL-4221 können Sie die Fenster beleuchten und so eine realistische und stimmungsvolle Atmosphäre schaffen. Oder vielleicht entwickeln Sie ein interaktives Kunstprojekt, bei dem die LED auf Berührung oder Bewegung reagiert. Ihrer Fantasie sind keine Grenzen gesetzt!
Die LiteOn LED LTL-4221 ist nicht nur ein technisches Bauteil, sondern auch ein Ausdrucksmittel. Sie können sie verwenden, um Ihre Kreativität auszuleben, Ihre Ideen zu verwirklichen und Ihre Projekte zum Strahlen zu bringen. Egal, ob Sie ein erfahrener Elektronik-Experte oder ein begeisterter Anfänger sind, diese LED wird Sie begeistern.
Technische Daten, die überzeugen
Die LiteOn LED LTL-4221 überzeugt nicht nur durch ihre Vielseitigkeit, sondern auch durch ihre beeindruckenden technischen Daten:
- Farbe: Rot
- Durchmesser: 3mm
- Lichtstärke: 8,7 mcd (Millicandela)
- Stromstärke: 20mA
- Abstrahlwinkel: 60°
Diese technischen Spezifikationen sind entscheidend für die Leistung und das Verhalten der LED in Ihren Projekten. Die Lichtstärke von 8,7 mcd sorgt für eine klare und gut sichtbare rote Leuchtkraft, während der Abstrahlwinkel von 60° eine breite und gleichmäßige Ausleuchtung ermöglicht. Die Stromstärke von 20mA ist ein Standardwert, der eine einfache Integration in bestehende Schaltungen ermöglicht.
Die LiteOn LED LTL-4221 ist ein zuverlässiges und langlebiges Bauteil, das Ihnen viele Jahre Freude bereiten wird. Sie ist robust, widerstandsfähig und einfach zu handhaben. Mit der richtigen Pflege und Anwendung können Sie sicher sein, dass Ihre LED-Projekte immer perfekt funktionieren.
Anwendungsbereiche, die begeistern
Die LiteOn LED LTL-4221 ist ein echter Allrounder und findet in den unterschiedlichsten Bereichen Anwendung. Hier sind nur einige Beispiele:
- Modellbau: Beleuchtung von Gebäuden, Fahrzeugen, Landschaften
- Elektronik-Bastelprojekte: Entwicklung von interaktiven Schaltungen, Sensoren, Anzeigen
- Dekorative Beleuchtung: Gestaltung von stimmungsvollen Lichteffekten, Akzentbeleuchtung, Nachtlichter
- Signalanwendungen: Verwendung als Warnleuchten, Indikatoren, Statusanzeigen
- Spielzeugbau: Integration in Roboter, ferngesteuerte Fahrzeuge, interaktive Spiele
Die Vielseitigkeit der LiteOn LED LTL-4221 ist beeindruckend. Egal, ob Sie ein kleines Detail in Ihrem Modellbauprojekt hervorheben möchten oder eine komplexe elektronische Schaltung entwickeln, diese LED ist die perfekte Wahl. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie die unendlichen Möglichkeiten, die sie Ihnen bietet.
Stellen Sie sich vor, Sie entwickeln ein eigenes Smart-Home-System. Mit der LiteOn LED LTL-4221 können Sie den Status verschiedener Geräte anzeigen, beispielsweise ob das Licht im Wohnzimmer eingeschaltet ist oder ob die Waschmaschine fertig ist. Oder vielleicht bauen Sie einen interaktiven Würfel, der bei jeder Drehung eine andere Farbe anzeigt. Die Möglichkeiten sind endlos!
Technische Details im Überblick
Um Ihnen einen umfassenden Überblick über die technischen Eigenschaften der LiteOn LED LTL-4221 zu geben, haben wir hier eine detaillierte Tabelle zusammengestellt:
| Eigenschaft | Wert |
|---|---|
| Farbe | Rot |
| Durchmesser | 3mm |
| Lichtstärke | 8,7 mcd |
| Stromstärke | 20mA |
| Spannung | Typ. 2,0V, Max. 2,4V |
| Abstrahlwinkel | 60° |
| Wellenlänge | 660 nm |
| Gehäuseform | Rund |
| Material | GaAsP auf GaP |
| Betriebstemperatur | -40°C bis +85°C |
| Lagertemperatur | -40°C bis +100°C |
Diese Tabelle enthält alle wichtigen Informationen, die Sie für die Planung und Umsetzung Ihrer Projekte benötigen. Achten Sie besonders auf die Spannungswerte, da diese für die korrekte Ansteuerung der LED entscheidend sind. Verwenden Sie immer einen Vorwiderstand, um die LED vor Beschädigungen durch zu hohe Ströme zu schützen.
Die LiteOn LED LTL-4221 ist ein hochwertiges Produkt, das sorgfältig gefertigt wurde. Sie entspricht den höchsten Qualitätsstandards und ist RoHS-konform. Das bedeutet, dass sie keine gefährlichen Stoffe enthält und somit umweltfreundlich ist.
Tipps und Tricks für die perfekte Anwendung
Damit Ihre Projekte mit der LiteOn LED LTL-4221 ein voller Erfolg werden, haben wir hier einige nützliche Tipps und Tricks für Sie zusammengestellt:
- Verwenden Sie immer einen Vorwiderstand, um die LED vor Beschädigungen zu schützen. Der Wert des Vorwiderstands hängt von der Versorgungsspannung und der Stromstärke der LED ab.
- Achten Sie auf die richtige Polung der LED. Der längere Anschluss ist der Pluspol (Anode), der kürzere Anschluss ist der Minuspol (Kathode).
- Verwenden Sie eine geeignete Stromquelle, um die LED zu betreiben. Eine Batterie, ein Netzteil oder ein Mikrocontroller können als Stromquelle dienen.
- Vermeiden Sie es, die LED zu überlasten. Eine zu hohe Stromstärke kann die LED beschädigen oder ihre Lebensdauer verkürzen.
- Experimentieren Sie mit verschiedenen Farben und Helligkeiten, um einzigartige Lichteffekte zu erzielen.
- Nutzen Sie die Möglichkeit, die LED mit anderen elektronischen Bauteilen zu kombinieren, um komplexe Schaltungen zu entwickeln.
Mit diesen Tipps und Tricks sind Sie bestens gerüstet, um Ihre Projekte mit der LiteOn LED LTL-4221 zum Strahlen zu bringen. Lassen Sie Ihrer Fantasie freien Lauf und entdecken Sie die unendlichen Möglichkeiten, die Ihnen diese kleine, aber leistungsstarke LED bietet.
Stellen Sie sich vor, Sie bauen ein interaktives Spiel, bei dem die LED auf bestimmte Ereignisse reagiert. Sie können die LED beispielsweise verwenden, um anzuzeigen, ob ein Spieler gewonnen oder verloren hat. Oder vielleicht bauen Sie ein Nachtlicht, das sich automatisch einschaltet, wenn es dunkel wird. Die Möglichkeiten sind endlos!
FAQ – Häufig gestellte Fragen
Welchen Vorwiderstand benötige ich für die LiteOn LED LTL-4221?
Die Berechnung des Vorwiderstands ist entscheidend, um die LED vor Schäden durch zu hohen Strom zu schützen. Hier ist eine einfache Formel:
R = (Vs – Vf) / If
Dabei ist:
- R = Vorwiderstand in Ohm
- Vs = Versorgungsspannung in Volt
- Vf = Flussspannung der LED (typischerweise 2,0V für die LTL-4221) in Volt
- If = Flussstrom der LED (20mA oder 0,02A für die LTL-4221) in Ampere
Beispiel: Wenn Sie eine 5V-Spannungsquelle verwenden:
R = (5V – 2,0V) / 0,02A = 150 Ohm
Ein 150 Ohm Widerstand ist also ein guter Ausgangspunkt. Es ist ratsam, einen Widerstand mit etwas höherem Wert (z.B. 180 Ohm oder 220 Ohm) zu verwenden, um die LED noch besser zu schützen und ihre Lebensdauer zu verlängern. Die Helligkeit wird dadurch minimal reduziert.
Wie schließe ich die LED richtig an?
Die LiteOn LED LTL-4221 hat zwei Anschlüsse: die Anode (Pluspol) und die Kathode (Minuspol). Der längere Anschluss ist die Anode, der kürzere die Kathode. Es ist wichtig, die LED richtig zu polarisieren, da sie sonst nicht leuchtet und im schlimmsten Fall beschädigt werden kann.
Schließen Sie die Anode über den Vorwiderstand an den positiven Pol Ihrer Stromquelle an und die Kathode an den negativen Pol. Achten Sie darauf, dass die Spannung und der Strom innerhalb der Spezifikationen der LED liegen.
Kann ich die Helligkeit der LED steuern?
Ja, die Helligkeit der LiteOn LED LTL-4221 kann gesteuert werden. Es gibt verschiedene Möglichkeiten, dies zu erreichen:
- PWM (Pulsweitenmodulation): Durch Ansteuerung der LED mit einem PWM-Signal können Sie das Verhältnis zwischen Ein- und Ausschaltzeit verändern und so die durchschnittliche Helligkeit steuern. Dies ist eine gängige Methode, die von vielen Mikrocontrollern unterstützt wird.
- Veränderung des Vorwiderstands: Durch Erhöhen des Vorwiderstands wird der Strom durch die LED reduziert und somit die Helligkeit verringert. Diese Methode ist weniger präzise als PWM.
- Konstantstromquelle: Eine Konstantstromquelle sorgt für einen konstanten Stromfluss durch die LED, unabhängig von der Versorgungsspannung. Durch Veränderung des Stroms kann die Helligkeit gesteuert werden.
Ist die LED wasserdicht?
Nein, die LiteOn LED LTL-4221 ist nicht wasserdicht. Sie ist für den Einsatz in trockenen Umgebungen konzipiert. Wenn Sie die LED in feuchten oder nassen Umgebungen einsetzen möchten, benötigen Sie eine spezielle wasserdichte LED oder ein entsprechendes Gehäuse, um die LED vor Feuchtigkeit zu schützen.
Wie lange ist die Lebensdauer der LED?
Die Lebensdauer der LiteOn LED LTL-4221 hängt von verschiedenen Faktoren ab, wie z.B. der Betriebstemperatur, dem Strom und der Spannung. Unter optimalen Bedingungen kann die LED eine Lebensdauer von bis zu 100.000 Stunden erreichen. Es ist jedoch wichtig zu beachten, dass die Helligkeit der LED im Laufe der Zeit abnehmen kann.
Um die Lebensdauer der LED zu maximieren, sollten Sie sie innerhalb der empfohlenen Spezifikationen betreiben und eine gute Wärmeableitung gewährleisten.
Kann ich die LED dimmen?
Ja, die LiteOn LED LTL-4221 kann gedimmt werden. Die effektivste Methode zum Dimmen ist die Verwendung von Pulsweitenmodulation (PWM). Dabei wird die LED schnell ein- und ausgeschaltet, und das Verhältnis zwischen Ein- und Ausschaltzeit (das Tastverhältnis) bestimmt die Helligkeit. Ein höheres Tastverhältnis bedeutet eine längere Einschaltzeit und somit eine höhere Helligkeit.
Viele Mikrocontroller verfügen über integrierte PWM-Funktionen, die das Dimmen von LEDs erleichtern. Sie können auch spezielle LED-Dimmer-Schaltungen verwenden.
Welche Spannung benötigt die LED?
Die LiteOn LED LTL-4221 hat eine typische Flussspannung (Vf) von 2,0V und eine maximale Flussspannung von 2,4V. Das bedeutet, dass die LED etwa 2,0V benötigt, um zu leuchten. Es ist wichtig, einen Vorwiderstand zu verwenden, um die Spannung und den Strom zu begrenzen und die LED vor Schäden zu schützen.
Die genaue Spannung hängt vom Strom ab, der durch die LED fließt. Verwenden Sie immer die im Datenblatt angegebenen Werte als Referenz.
Kann ich mehrere LEDs in Reihe schalten?
Ja, Sie können mehrere LiteOn LEDs LTL-4221 in Reihe schalten, aber Sie müssen die Spannung entsprechend anpassen. Die Gesamtspannung der Reihenschaltung entspricht der Summe der Flussspannungen jeder einzelnen LED.
Beispiel: Wenn Sie 3 LEDs in Reihe schalten, beträgt die Gesamtflussspannung 3 x 2,0V = 6,0V. Sie benötigen also eine Spannungsquelle, die mindestens 6,0V liefert, plus den Spannungsabfall über den Vorwiderstand. Berechnen Sie den Vorwiderstand basierend auf der Gesamtspannung und dem gewünschten Strom (20mA).
Es ist wichtig zu beachten, dass bei einer Reihenschaltung alle LEDs ausfallen, wenn eine LED defekt ist oder unterbrochen wird.
Kann ich die LED auch mit einer Batterie betreiben?
Ja, Sie können die LiteOn LED LTL-4221 auch mit einer Batterie betreiben. Die Wahl der Batterie hängt von der benötigten Spannung und der gewünschten Betriebsdauer ab. Eine 3V-Knopfzelle oder zwei AA-Batterien (in Reihe geschaltet für 3V) sind gute Optionen für einfache Projekte.
Denken Sie daran, einen Vorwiderstand zu verwenden, um den Strom zu begrenzen und die Lebensdauer der LED zu verlängern. Berechnen Sie den Vorwiderstand basierend auf der Batteriespannung und dem gewünschten Strom (20mA).
Wo finde ich das Datenblatt der LED?
Das Datenblatt der LiteOn LED LTL-4221 finden Sie in der Regel auf der Website des Herstellers (LiteOn) oder auf den Websites von Elektronik-Distributoren. Suchen Sie nach der Produktbezeichnung „LTL-4221“ in Kombination mit „Datenblatt“ oder „Datasheet“. Das Datenblatt enthält detaillierte Informationen über die technischen Spezifikationen, die elektrischen Eigenschaften, die optischen Eigenschaften und die Abmessungen der LED.
Es ist ratsam, das Datenblatt vor der Verwendung der LED sorgfältig zu lesen, um sicherzustellen, dass Sie sie korrekt anschließen und betreiben.
