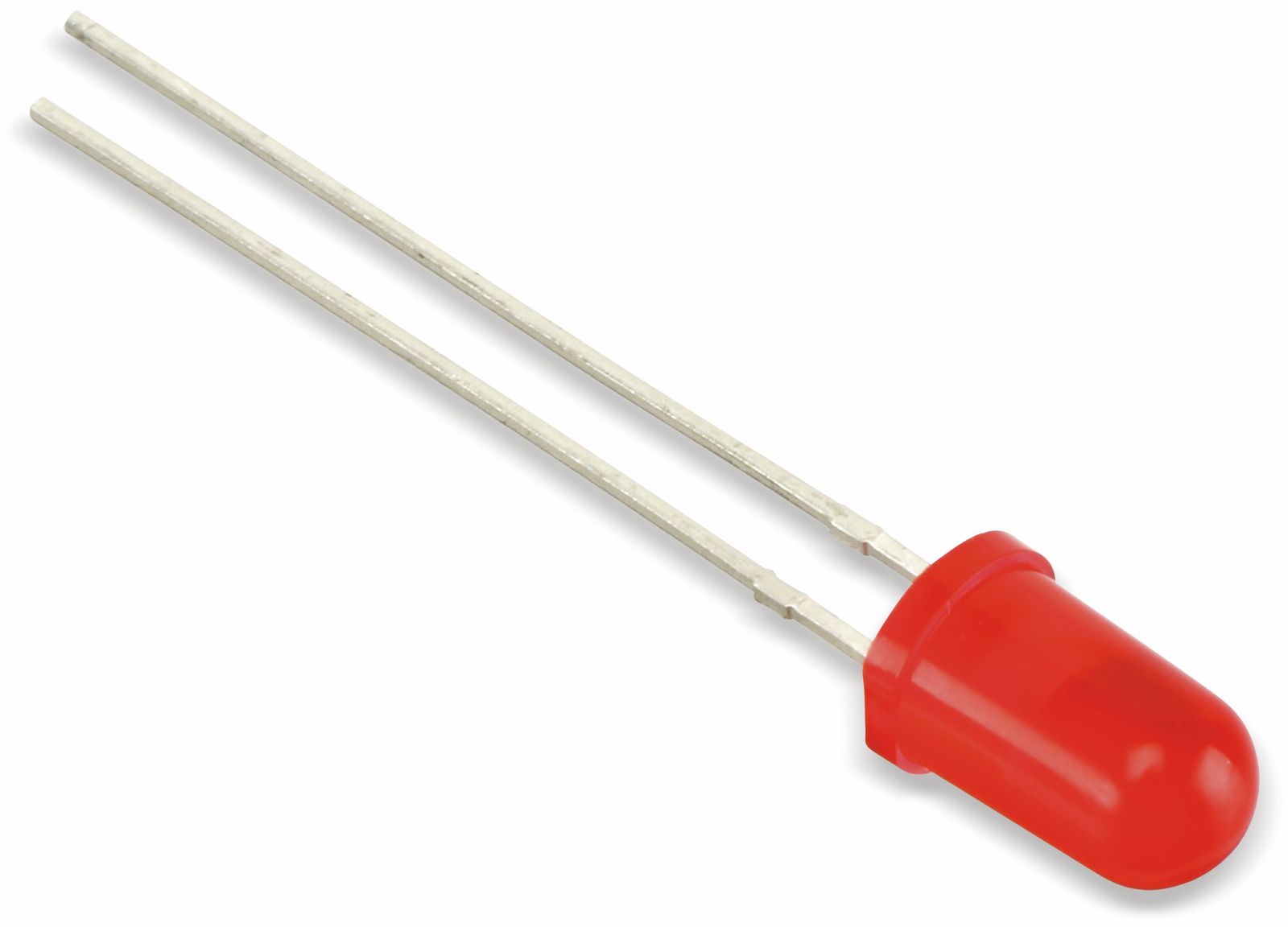

LiteOn LED, LTL-4223, rot, Ø 5mm, 19mcd, 30mA, 36°

Tauche ein in die faszinierende Welt der Elektronik mit der LiteOn LED LTL-4223, einem kleinen Bauteil mit großer Wirkung. Diese rote Leuchtdiode, mit ihrem leuchtenden Herzen von 5mm Durchmesser, ist mehr als nur eine Komponente – sie ist ein Funke der Inspiration, ein Baustein für deine kreativen Projekte, ein zuverlässiger Partner in deinen elektronischen Schaltungen.

Entdecke die Leuchtkraft der LiteOn LED LTL-4223

Stell dir vor, du sitzt an deinem Schreibtisch, umgeben von Werkzeugen und Bauteilen. Vor dir liegt ein neues Projekt, eine Idee, die in deinem Kopf Gestalt annimmt. Du suchst nach der perfekten LED, die deinen Visionen Leben einhaucht. Und hier ist sie: die LiteOn LED LTL-4223, eine rote LED, die mit ihrer intensiven Leuchtkraft und ihrer präzisen Bauweise überzeugt.

Diese LED ist nicht einfach nur ein Bauteil. Sie ist ein Versprechen, ein Versprechen von Qualität, Zuverlässigkeit und unendlichen Möglichkeiten. Mit ihrem Durchmesser von 5mm fügt sie sich nahtlos in deine Schaltungen ein, während ihre Leuchtstärke von 19mcd sicherstellt, dass deine Signale und Anzeigen klar und deutlich wahrgenommen werden. Der Abstrahlwinkel von 36° sorgt für eine optimale Lichtverteilung, die deine Projekte ins beste Licht rückt.

Die LiteOn LED LTL-4223 ist ideal für eine Vielzahl von Anwendungen. Ob du sie für Hobbyprojekte, professionelle Anwendungen oder sogar für Kunstinstallationen einsetzt, diese LED wird dich nicht enttäuschen. Sie ist robust, langlebig und einfach zu handhaben, was sie zur perfekten Wahl für Anfänger und erfahrene Elektronikbastler macht.

Denke an die unzähligen Möglichkeiten, die sich dir mit dieser LED eröffnen. Du könntest eine blinkende Warnleuchte für dein Modellauto bauen, eine stimmungsvolle Beleuchtung für dein Zimmer gestalten oder eine interaktive Installation für eine Kunstausstellung entwickeln. Die LiteOn LED LTL-4223 ist dein Schlüssel zu einer Welt voller kreativer Entfaltung.

Lass dich von der Magie des Lichts inspirieren und entdecke die unendlichen Möglichkeiten, die die LiteOn LED LTL-4223 bietet. Bestelle sie noch heute und beginne mit der Umsetzung deiner Träume!

Technische Details und Vorteile im Überblick

Die LiteOn LED LTL-4223 ist nicht nur ein optischer Hingucker, sondern auch ein technisches Meisterwerk. Hier sind die wichtigsten technischen Daten und Vorteile, die diese LED auszeichnen:

• Farbe: Strahlendes Rot, das Aufmerksamkeit erregt und Emotionen weckt.
• Durchmesser: Kompakte 5mm, ideal für platzsparende Anwendungen.
• Leuchtstärke: Beeindruckende 19mcd für klare und deutliche Signale.
• Stromstärke: Sparsame 30mA für energieeffiziente Projekte.
• Abstrahlwinkel: Optimale 36° für eine gleichmäßige Lichtverteilung.
• Zuverlässigkeit: Lange Lebensdauer und robuste Bauweise für langfristige Freude an deinen Projekten.
• Vielseitigkeit: Geeignet für eine breite Palette von Anwendungen, von Hobbyprojekten bis hin zu professionellen Installationen.

Diese technischen Eigenschaften machen die LiteOn LED LTL-4223 zu einer ausgezeichneten Wahl für alle, die Wert auf Qualität, Leistung und Zuverlässigkeit legen. Egal, ob du ein erfahrener Elektronikexperte oder ein begeisterter Anfänger bist, diese LED wird dich mit ihren herausragenden Eigenschaften überzeugen.

Stell dir vor, wie du diese LED in deine Projekte integrierst und von ihrer Leuchtkraft und Zuverlässigkeit profitierst. Du könntest eine benutzerdefinierte Schaltung für dein Smart Home bauen, eine interaktive Spielzeug für deine Kinder entwickeln oder eine einzigartige Kunstinstallation für dein Büro gestalten. Die Möglichkeiten sind endlos, und die LiteOn LED LTL-4223 ist dein zuverlässiger Partner auf dem Weg zur Umsetzung deiner Visionen.

Verpasse nicht die Gelegenheit, diese hochwertige LED zu erwerben und deine Projekte auf das nächste Level zu heben. Bestelle die LiteOn LED LTL-4223 noch heute und erlebe die Freude an der Elektronik in vollen Zügen!

Anwendungsbeispiele für deine Kreativität

Die LiteOn LED LTL-4223 ist so vielseitig, dass sie in einer Vielzahl von Projekten eingesetzt werden kann. Lass dich von den folgenden Anwendungsbeispielen inspirieren und entdecke die unendlichen Möglichkeiten, die diese LED bietet:

• Modellbau: Verwende die LED als Blinklicht für dein Modellauto, als Positionslicht für dein Modellflugzeug oder als stimmungsvolle Beleuchtung für deine Modelllandschaft.
• Elektronikprojekte: Baue eine benutzerdefinierte Schaltung für dein Smart Home, einen elektronischen Würfel für deine Spieleabende oder einen einfachen Spannungstester für deine Werkstatt.
• Dekorative Beleuchtung: Gestalte eine stimmungsvolle Beleuchtung für dein Zimmer, eine originelle Tischlampe für dein Wohnzimmer oder eine farbenfrohe Lichterkette für deine nächste Party.
• Kunst und Design: Entwickle eine interaktive Installation für eine Kunstausstellung, ein leuchtendes Schmuckstück für deinen besonderen Anlass oder ein einzigartiges Kunstwerk für dein Zuhause.
• Bildung und Lehre: Verwende die LED als anschauliches Beispiel für den Elektronikunterricht, als Baustein für einfache Schaltungen oder als Hilfsmittel zur Veranschaulichung physikalischer Gesetze.

Diese Anwendungsbeispiele sind nur der Anfang. Mit etwas Kreativität und Fantasie kannst du die LiteOn LED LTL-4223 in unzählige weitere Projekte integrieren und deine eigenen einzigartigen Kreationen erschaffen. Die Möglichkeiten sind grenzenlos, und die LiteOn LED LTL-4223 ist dein Schlüssel zur Verwirklichung deiner Träume.

Stell dir vor, wie du stolz auf deine Projekte blickst, die mit der LiteOn LED LTL-4223 zum Leben erweckt wurden. Du könntest eine intelligente Bewässerungsanlage für deinen Garten bauen, eine interaktive Lernhilfe für deine Kinder entwickeln oder eine beeindruckende Bühnendekoration für deine Theatergruppe gestalten. Die LiteOn LED LTL-4223 ist dein Werkzeug, um deine Ideen in die Realität umzusetzen.

Warte nicht länger und bestelle die LiteOn LED LTL-4223 noch heute. Lass dich von ihrer Leuchtkraft inspirieren und entdecke die unendlichen Möglichkeiten, die sie dir bietet. Deine kreativen Projekte warten auf dich!

FAQ – Häufig gestellte Fragen zur LiteOn LED LTL-4223

Welchen Vorwiderstand benötige ich für die LiteOn LED LTL-4223?

Die Wahl des richtigen Vorwiderstands ist entscheidend für den sicheren Betrieb deiner LiteOn LED LTL-4223 und verlängert ihre Lebensdauer erheblich. Um den optimalen Vorwiderstand zu berechnen, benötigst du folgende Informationen:

• Versorgungsspannung (V_S): Die Spannung deiner Stromquelle, beispielsweise 5V bei einem Arduino oder 9V bei einer Batterie.
• Durchlassspannung der LED (V_F): Diese Information findest du im Datenblatt der LED. Für rote LEDs liegt sie typischerweise zwischen 1,8V und 2,2V. Im Falle der LTL-4223 gehen wir von 2,0V aus.
• Durchlassstrom der LED (I_F): Der empfohlene Strom, bei dem die LED optimal leuchtet, ohne beschädigt zu werden. Für die LTL-4223 beträgt dieser 30mA (0,03A).

Mit diesen Werten kannst du den Vorwiderstand (R) mit folgender Formel berechnen:

R = (V_S – V_F) / I_F

Beispielrechnung für eine 5V Spannungsquelle:

R = (5V – 2V) / 0,03A = 3V / 0,03A = 100 Ohm

In diesem Fall benötigst du einen Vorwiderstand von 100 Ohm. Da Widerstände in Standardwerten erhältlich sind, wähle den nächsthöheren verfügbaren Wert, um die LED zusätzlich zu schützen. In diesem Fall wäre das ein 120 Ohm Widerstand.

Wichtiger Hinweis: Diese Berechnung ist eine Annäherung. Die tatsächliche Durchlassspannung der LED kann variieren. Es ist ratsam, den Strom durch die LED zu messen, um sicherzustellen, dass er den empfohlenen Wert nicht überschreitet. Ein Multimeter im Ampere-Modus hilft dir dabei.

Kann ich die LiteOn LED LTL-4223 mit einem Arduino steuern?

Absolut! Die LiteOn LED LTL-4223 ist hervorragend geeignet für die Steuerung mit einem Arduino. Hier sind einige wichtige Punkte, die du beachten solltest:

• Vorwiderstand: Wie bereits erwähnt, benötigst du einen Vorwiderstand, um den Strom durch die LED zu begrenzen und Schäden zu vermeiden. Verwende die oben beschriebene Formel, um den passenden Widerstand zu berechnen.
• Anschluss: Verbinde den längeren Pin der LED (Anode, +) über den Vorwiderstand mit einem digitalen Pin des Arduino. Verbinde den kürzeren Pin der LED (Kathode, -) mit dem GND (Ground) Pin des Arduino.
• Programmierung: Du kannst die LED mit einfachen Arduino-Befehlen wie `digitalWrite()` ein- und ausschalten. Für komplexere Effekte wie Helligkeitssteuerung kannst du `analogWrite()` verwenden, wenn du einen PWM-fähigen Pin verwendest.

Beispielcode für das Ein- und Ausschalten der LED (Blinken):

arduino
const int ledPin = 13; // Der Pin, an dem die LED angeschlossen ist

void setup() {
pinMode(ledPin, OUTPUT); // Definiert den LED-Pin als Ausgang
}

void loop() {
digitalWrite(ledPin, HIGH); // Schaltet die LED ein
delay(1000); // Wartet eine Sekunde
digitalWrite(ledPin, LOW); // Schaltet die LED aus
delay(1000); // Wartet eine Sekunde
}

Dieser Code lässt die LED alle Sekunde blinken. Du kannst die `delay()`-Werte anpassen, um die Blinkgeschwindigkeit zu ändern. Du kannst auch komplexere Programme schreiben, um die LED in verschiedenen Mustern zu steuern oder sie an Sensordaten zu koppeln.

Welche Spannung benötigt die LiteOn LED LTL-4223?

Die LiteOn LED LTL-4223 benötigt eine Durchlassspannung (V_F), die typischerweise zwischen 1,8V und 2,2V liegt. Es ist wichtig, das Datenblatt der LED zu konsultieren, um den genauen Wert zu ermitteln. Da wir keinen Zugriff auf das spezifische Datenblatt haben, gehen wir in unseren Berechnungen von 2,0V aus. Es ist jedoch wichtig zu betonen, dass du immer das Datenblatt des Herstellers zurate ziehen solltest, um genaue Informationen zu erhalten und Schäden an der LED zu vermeiden.

Diese Spannung ist die Spannung, die über die LED abfallen muss, damit sie leuchtet. Du kannst die LED nicht direkt an eine Spannungsquelle anschließen, die höher als diese Durchlassspannung ist, da dies zu einem zu hohen Stromfluss und zur Zerstörung der LED führen würde. Deshalb ist der Vorwiderstand so wichtig. Er begrenzt den Strom und stellt sicher, dass die Spannung über der LED im sicheren Bereich bleibt.

Wie schließe ich die LiteOn LED LTL-4223 richtig an?

Der korrekte Anschluss einer LED ist entscheidend für ihre Funktion und Lebensdauer. LEDs sind Dioden, was bedeutet, dass sie Strom nur in eine Richtung durchlassen. Der Anschluss der LED in der falschen Richtung (Verpolung) führt dazu, dass sie nicht leuchtet und möglicherweise beschädigt wird.

Hier sind die Schritte für den richtigen Anschluss:

1. Identifiziere die Anode (+) und Kathode (-): Die Anode ist der längere Pin der LED, die Kathode der kürzere. Oft ist die Kathode auch durch eine Abflachung am Gehäuse der LED gekennzeichnet.
2. Verbinde die Anode (+) mit dem Pluspol der Stromquelle (über den Vorwiderstand): Der Vorwiderstand ist ein Muss, um den Strom zu begrenzen.
3. Verbinde die Kathode (-) mit dem Minuspol der Stromquelle (GND): Dies schließt den Stromkreis.

Veranschaulichung:

Stell dir vor, du hast eine 5V Spannungsquelle, einen 120 Ohm Vorwiderstand und die LiteOn LED LTL-4223.

• Verbinde ein Ende des 120 Ohm Widerstands mit dem Pluspol der 5V Spannungsquelle.
• Verbinde das andere Ende des Widerstands mit der Anode (+) der LED (dem längeren Pin).
• Verbinde die Kathode (-) der LED (dem kürzeren Pin) mit dem Minuspol (GND) der 5V Spannungsquelle.

Wenn du alles richtig angeschlossen hast, sollte die LED nun hellrot leuchten.

Kann ich die Helligkeit der LiteOn LED LTL-4223 einstellen?

Ja, die Helligkeit der LiteOn LED LTL-4223 kann eingestellt werden. Es gibt verschiedene Methoden, dies zu erreichen:

• Veränderung des Vorwiderstands: Ein kleinerer Vorwiderstand lässt mehr Strom durch die LED fließen, was zu einer höheren Helligkeit führt. Ein größerer Vorwiderstand begrenzt den Strom und reduziert die Helligkeit. Achtung: Überschreite niemals den maximal zulässigen Strom der LED (30mA für die LTL-4223), da dies zu Schäden führen kann.
• Pulsweitenmodulation (PWM): PWM ist eine Technik, bei der die LED schnell ein- und ausgeschaltet wird. Das Verhältnis zwischen der Ein-Zeit (Pulsbreite) und der Aus-Zeit bestimmt die durchschnittliche Helligkeit der LED. Ein höherer Anteil an Ein-Zeit führt zu einer höheren Helligkeit, ein höherer Anteil an Aus-Zeit zu einer geringeren Helligkeit. Viele Mikrocontroller wie Arduino verfügen über PWM-fähige Pins, die du verwenden kannst, um die LED-Helligkeit präzise zu steuern.
• Konstantstromquelle: Eine Konstantstromquelle liefert einen konstanten Strom an die LED, unabhängig von der Versorgungsspannung. Dies ermöglicht eine sehr präzise Steuerung der Helligkeit und sorgt für eine gleichmäßige Leuchtkraft, auch wenn die Versorgungsspannung schwankt.

Die PWM-Methode ist die gängigste und flexibelste Methode zur Helligkeitssteuerung von LEDs, da sie einfach zu implementieren ist und eine breite Palette von Helligkeitsstufen ermöglicht.

Wo finde ich das Datenblatt für die LiteOn LED LTL-4223?

Das Datenblatt ist ein unverzichtbares Dokument, das detaillierte Informationen über die technischen Eigenschaften, elektrischen Parameter und optischen Eigenschaften der LiteOn LED LTL-4223 enthält. Es ist der Schlüssel zum Verständnis der LED und zur Gewährleistung eines sicheren und optimalen Betriebs.

Da wir keinen direkten Zugriff auf das Internet haben, können wir dir das Datenblatt nicht direkt zur Verfügung stellen. Hier sind jedoch einige Möglichkeiten, wie du es finden kannst:

• Suche auf der LiteOn-Website: Besuche die offizielle Website von LiteOn und suche nach der LTL-4223. Dort solltest du das Datenblatt als PDF-Datei herunterladen können.
• Suche über Google oder eine andere Suchmaschine: Gib „LiteOn LTL-4223 Datenblatt“ in die Suchmaschine ein. Du solltest mehrere Ergebnisse finden, die dich zum Datenblatt führen.
• Überprüfung bei deinem Händler: Oft bieten Online-Shops, die die LTL-4223 verkaufen, auch einen Link zum Datenblatt an.

Im Datenblatt findest du wichtige Informationen wie:

• Absolute Maximum Ratings: Die maximal zulässigen Werte für Spannung, Strom, Leistung und Temperatur, die die LED nicht überschreiten darf, um Beschädigungen zu vermeiden.
• Electrical Characteristics: Die typische Durchlassspannung, der Durchlassstrom und der Sperrstrom der LED.
• Optical Characteristics: Die Lichtstärke, der Abstrahlwinkel und die Wellenlänge des emittierten Lichts.
• Package Dimensions: Die Abmessungen des LED-Gehäuses.

Nutze das Datenblatt, um deine Schaltungen korrekt zu dimensionieren und die LiteOn LED LTL-4223 optimal zu nutzen!

Marke	LiteOn
Farbe	rot
