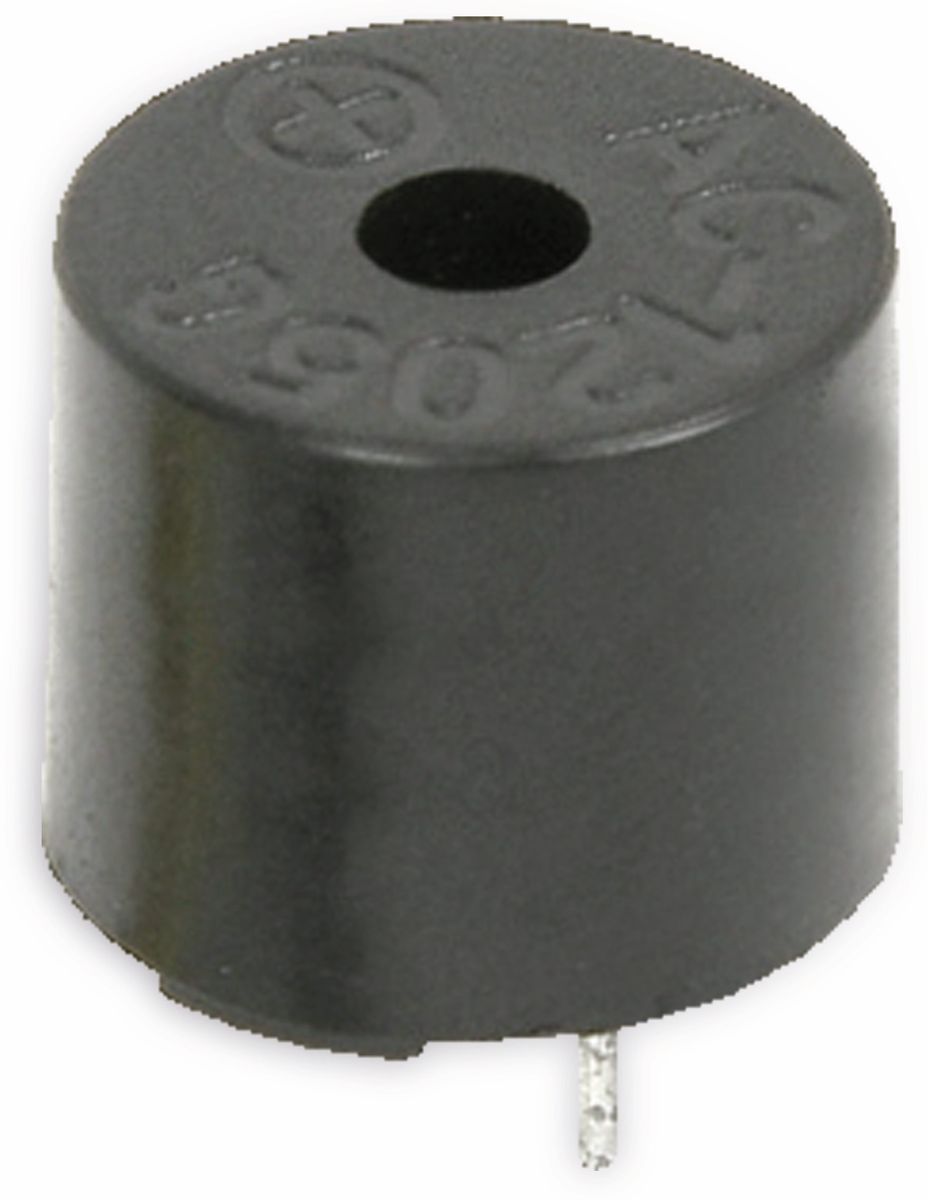

Der Magnetische Schallwandler AC-1205G – Erwecken Sie Ihre Elektronikprojekte zum Leben!
Entdecken Sie die faszinierende Welt des Klangs und der akustischen Signale mit dem Magnetischen Schallwandler AC-1205G. Dieses kleine, aber leistungsstarke Bauteil ist das Herzstück vieler elektronischer Geräte und Projekte, von einfachen Alarmen bis hin zu komplexen akustischen Warnsystemen. Tauchen Sie ein in die Möglichkeiten, die dieser Schallwandler bietet, und lassen Sie Ihrer Kreativität freien Lauf!
Die Magie des Klangs: Was den AC-1205G auszeichnet
Der AC-1205G ist ein elektromechanischer Wandler, der elektrische Energie in Schallenergie umwandelt. Im Kern besteht er aus einer Spule, einem Magneten und einer Membran. Wenn Strom durch die Spule fließt, erzeugt er ein Magnetfeld, das mit dem permanenten Magneten interagiert. Diese Interaktion versetzt die Membran in Schwingung, wodurch Schallwellen entstehen. Diese einfache, aber geniale Konstruktion ermöglicht es, Töne und Signale präzise und effizient zu erzeugen.
Doch was macht den AC-1205G so besonders? Es ist die Kombination aus Zuverlässigkeit, Vielseitigkeit und einfacher Handhabung. Egal, ob Sie ein erfahrener Elektronikexperte oder ein begeisterter Hobbybastler sind, dieser Schallwandler wird Sie begeistern.
Technische Daten im Überblick
Um Ihnen einen detaillierten Einblick in die Leistungsfähigkeit des AC-1205G zu geben, hier eine Übersicht der wichtigsten technischen Daten:
| Parameter | Wert |
|---|---|
| Betriebsspannung | 3 – 12 V DC |
| Nennspannung | 5 V DC |
| Stromaufnahme | max. 30 mA |
| Schalldruckpegel | min. 85 dB (bei 10 cm) |
| Resonanzfrequenz | ca. 2300 Hz |
| Betriebstemperatur | -20°C bis +70°C |
| Gehäusematerial | ABS-Kunststoff |
| Anschlussart | Drahtanschlüsse |
| Abmessungen | 12 x 9 x 6 mm |
Diese Spezifikationen zeigen, dass der AC-1205G ein breites Spektrum an Anwendungen abdeckt und auch unter anspruchsvollen Bedingungen zuverlässig funktioniert. Die geringe Stromaufnahme macht ihn ideal für batteriebetriebene Geräte, während der hohe Schalldruckpegel dafür sorgt, dass die erzeugten Töne gut hörbar sind.
Anwendungsbereiche: Wo der AC-1205G zum Einsatz kommt
Die Einsatzmöglichkeiten des Magnetischen Schallwandlers AC-1205G sind nahezu unbegrenzt. Hier sind einige inspirierende Beispiele:
- Alarmanlagen: Erzeugen Sie laute und deutliche Warnsignale, um auf Gefahren aufmerksam zu machen. Ob in Ihrem Smart Home oder in industriellen Anwendungen, der AC-1205G sorgt für Sicherheit.
- Spielzeug und elektronische Gadgets: Verleihen Sie Ihren Projekten eine akustische Dimension. Von interaktiven Lernspielen bis hin zu unterhaltsamen Soundeffekten, der AC-1205G macht es möglich.
- Medizinische Geräte: Nutzen Sie präzise akustische Signale für Benachrichtigungen und Warnungen in medizinischen Geräten. Die Zuverlässigkeit des AC-1205G ist hier von entscheidender Bedeutung.
- Computer und Peripheriegeräte: Integrieren Sie akustische Rückmeldungen in Ihre Computerprojekte. Ob für Fehlermeldungen oder Benachrichtigungen, der AC-1205G sorgt für klare Kommunikation.
- Industrielle Anwendungen: Setzen Sie den AC-1205G in industriellen Steuerungen und Überwachungssystemen ein, um Bediener auf wichtige Ereignisse aufmerksam zu machen.
- DIY-Projekte: Lassen Sie Ihrer Kreativität freien Lauf und entwickeln Sie eigene Anwendungen. Der AC-1205G ist ein vielseitiges Werkzeug für jeden Bastler und Erfinder.
Stellen Sie sich vor, Sie entwickeln ein intelligentes Bewässerungssystem für Ihren Garten. Der AC-1205G könnte Sie benachrichtigen, wenn der Wassertank leer ist oder wenn eine Fehlfunktion vorliegt. Oder Sie bauen einen Roboter, der mit akustischen Signalen kommuniziert. Die Möglichkeiten sind endlos!
Der AC-1205G im Detail: Ein Blick auf die Vorteile
Neben den vielfältigen Anwendungsmöglichkeiten bietet der AC-1205G eine Reihe weiterer Vorteile:
- Kompakte Bauweise: Durch seine geringe Größe lässt sich der Schallwandler problemlos in auch in beengten Platzverhältnissen integrieren.
- Geringer Stromverbrauch: Ideal für batteriebetriebene Geräte und Anwendungen, bei denen Energieeffizienz eine wichtige Rolle spielt.
- Hoher Schalldruck: Erzeugt laute und deutliche Signale, die auch in lauten Umgebungen gut hörbar sind.
- Einfache Installation: Die Drahtanschlüsse ermöglichen eine unkomplizierte Verbindung mit Ihrer Elektronik.
- Lange Lebensdauer: Der AC-1205G ist robust und zuverlässig, so dass Sie lange Freude daran haben werden.
- Kostengünstig: Ein preiswertes Bauteil, das Ihr Budget nicht belastet.
Diese Vorteile machen den AC-1205G zu einer attraktiven Wahl für eine Vielzahl von Anwendungen. Ob Sie ein professioneller Entwickler oder ein Hobbybastler sind, dieser Schallwandler wird Ihre Erwartungen übertreffen.
Installation und Inbetriebnahme: So einfach geht’s
Die Installation des Magnetischen Schallwandlers AC-1205G ist denkbar einfach. Hier ist eine kurze Anleitung:
- Anschluss: Verbinden Sie die beiden Drahtanschlüsse mit Ihrer Schaltung. Achten Sie auf die Polarität, falls dies für Ihre Anwendung relevant ist (in den meisten Fällen spielt die Polarität keine Rolle).
- Spannungsversorgung: Stellen Sie sicher, dass die Betriebsspannung im Bereich von 3 bis 12 V DC liegt. Eine Nennspannung von 5 V DC wird empfohlen.
- Montage: Befestigen Sie den Schallwandler an der gewünschten Stelle. Verwenden Sie gegebenenfalls Klebstoff oder Schrauben, um eine sichere Befestigung zu gewährleisten.
- Test: Testen Sie die Funktion des Schallwandlers, indem Sie ein entsprechendes Signal an die Spule anlegen.
Wichtiger Hinweis: Achten Sie darauf, die maximale Stromaufnahme von 30 mA nicht zu überschreiten, um Beschädigungen des Schallwandlers zu vermeiden.
Tipps und Tricks für optimale Ergebnisse
Um das Beste aus Ihrem AC-1205G herauszuholen, hier einige nützliche Tipps:
- Resonanzfrequenz: Spielen Sie mit der Frequenz des Signals, das Sie anlegen, um den optimalen Klang zu erzielen. Die Resonanzfrequenz des AC-1205G liegt bei ca. 2300 Hz.
- Gehäuse: Experimentieren Sie mit verschiedenen Gehäusen, um den Klang zu verändern und die Lautstärke zu erhöhen.
- Schallisolierung: Verwenden Sie schallisolierende Materialien, um unerwünschte Vibrationen zu reduzieren und die Klangqualität zu verbessern.
- Schutz: Schützen Sie den Schallwandler vor Feuchtigkeit und Staub, um seine Lebensdauer zu verlängern.
Mit diesen Tipps und Tricks werden Sie in der Lage sein, unglaubliche Klangerlebnisse zu erzeugen und Ihre Elektronikprojekte auf ein neues Level zu heben.
FAQ – Häufig gestellte Fragen zum AC-1205G
Welche Spannung benötige ich für den AC-1205G?
Der AC-1205G kann mit einer Betriebsspannung von 3 bis 12 V DC betrieben werden. Eine Nennspannung von 5 V DC wird jedoch empfohlen, um optimale Leistung und Lebensdauer zu gewährleisten.
Wie laut ist der AC-1205G?
Der AC-1205G erzeugt einen Schalldruckpegel von mindestens 85 dB in einer Entfernung von 10 cm. Dies ist ausreichend laut, um in den meisten Anwendungen gut hörbar zu sein.
Kann ich den AC-1205G mit einem Arduino verwenden?
Ja, der AC-1205G ist problemlos mit einem Arduino oder anderen Mikrocontrollern kompatibel. Sie können den Schallwandler direkt an einen digitalen Ausgang anschließen und ihn mit einem PWM-Signal (Pulsweitenmodulation) steuern, um verschiedene Töne und Lautstärken zu erzeugen.
Wie schließe ich den AC-1205G an?
Der AC-1205G verfügt über zwei Drahtanschlüsse. Schließen Sie diese an Ihre Schaltung an. In den meisten Fällen spielt die Polarität keine Rolle, aber es ist ratsam, dies in den technischen Daten Ihrer Anwendung zu überprüfen.
Kann ich die Lautstärke des AC-1205G regeln?
Ja, Sie können die Lautstärke des AC-1205G regeln, indem Sie die Spannung oder das PWM-Signal, das Sie anlegen, anpassen. Eine höhere Spannung oder ein höheres Tastverhältnis des PWM-Signals führt zu einer höheren Lautstärke.
Was ist die Lebensdauer des AC-1205G?
Die Lebensdauer des AC-1205G hängt von den Betriebsbedingungen ab. Bei normaler Verwendung und Einhaltung der spezifizierten Grenzwerte können Sie von einer langen Lebensdauer ausgehen.
Kann ich den AC-1205G im Freien verwenden?
Der AC-1205G ist nicht explizit für den Einsatz im Freien konzipiert. Wenn Sie ihn im Freien verwenden möchten, sollten Sie ihn vor Feuchtigkeit und extremen Temperaturen schützen, um seine Lebensdauer zu verlängern.
Welche Frequenz sollte ich verwenden?
Die Resonanzfrequenz des AC-1205G liegt bei ca. 2300 Hz. Die beste Lautstärke wird erreicht, wenn Sie diese Frequenz verwenden. Sie können aber auch andere Frequenzen nutzen.
Wo kann ich den AC-1205G am besten befestigen?
Das hängt von Ihrer Anwendung ab. In vielen Fällen ist es sinnvoll, den Schallwandler an einer resonierenden Oberfläche zu befestigen, um die Lautstärke zu erhöhen. Experimentieren Sie mit verschiedenen Befestigungsmöglichkeiten, um den optimalen Klang zu erzielen.
Was mache ich, wenn der AC-1205G nicht funktioniert?
Überprüfen Sie zunächst, ob die Betriebsspannung korrekt ist und ob die Anschlüsse richtig verbunden sind. Stellen Sie sicher, dass die maximale Stromaufnahme nicht überschritten wird. Wenn der Schallwandler immer noch nicht funktioniert, ist er möglicherweise defekt und muss ersetzt werden.
