Entdecken Sie die Leistungsfähigkeit und Zuverlässigkeit der MBR20100CT Schottky-Diode – Ihr Schlüssel zu effizienter Stromversorgung und zuverlässigem Schutz in anspruchsvollen elektronischen Anwendungen. Diese robuste Diode, verpackt im TO220-Gehäuse, vereint fortschrittliche Technologie mit herausragender Performance, um Ihre Projekte auf ein neues Level zu heben. Lassen Sie sich von der Vielseitigkeit und den beeindruckenden Spezifikationen dieser Komponente begeistern und erleben Sie, wie sie Ihre elektronischen Designs optimiert.
Technische Highlights der MBR20100CT Schottky-Diode
Die MBR20100CT ist mehr als nur eine Diode – sie ist ein Meisterwerk der Ingenieurskunst, das entwickelt wurde, um höchsten Ansprüchen gerecht zu werden. Mit ihrer Schottky-Bauweise bietet sie eine unschlagbare Kombination aus geringem Durchlassspannungsabfall und blitzschneller Schaltgeschwindigkeit. Dies führt zu einer Minimierung von Energieverlusten und einer Steigerung der Effizienz Ihrer Schaltungen. Werfen wir einen genaueren Blick auf die technischen Details, die diese Diode so besonders machen:
Spannungsfestigkeit und Strombelastbarkeit
Mit einer Sperrspannung von 100 V ist die MBR20100CT bestens gerüstet, um auch in anspruchsvollen Umgebungen zuverlässig zu funktionieren. Die Strombelastbarkeit von 20 A (2x10A) ermöglicht den Einsatz in leistungsstarken Anwendungen, bei denen hohe Ströme fließen. Die beiden Dioden innerhalb des Gehäuses können entweder parallel geschaltet werden, um die Strombelastbarkeit zu erhöhen, oder getrennt voneinander verwendet werden, um zwei unabhängige Schaltkreise zu steuern. Diese Flexibilität macht die MBR20100CT zu einer idealen Wahl für eine Vielzahl von Anwendungen.
Schottky-Technologie für maximale Effizienz
Im Herzen der MBR20100CT schlägt die Schottky-Technologie. Diese Technologie ermöglicht einen deutlich geringeren Durchlassspannungsabfall im Vergleich zu herkömmlichen Siliziumdioden. Dies bedeutet weniger Verlustleistung in Form von Wärme und somit eine höhere Effizienz Ihrer Schaltungen. Die schnelle Schaltgeschwindigkeit der Schottky-Diode trägt zusätzlich dazu bei, Schaltverluste zu minimieren und die Gesamtperformance zu verbessern. Profitieren Sie von einer effizienteren Energieumwandlung und einer längeren Lebensdauer Ihrer elektronischen Geräte.

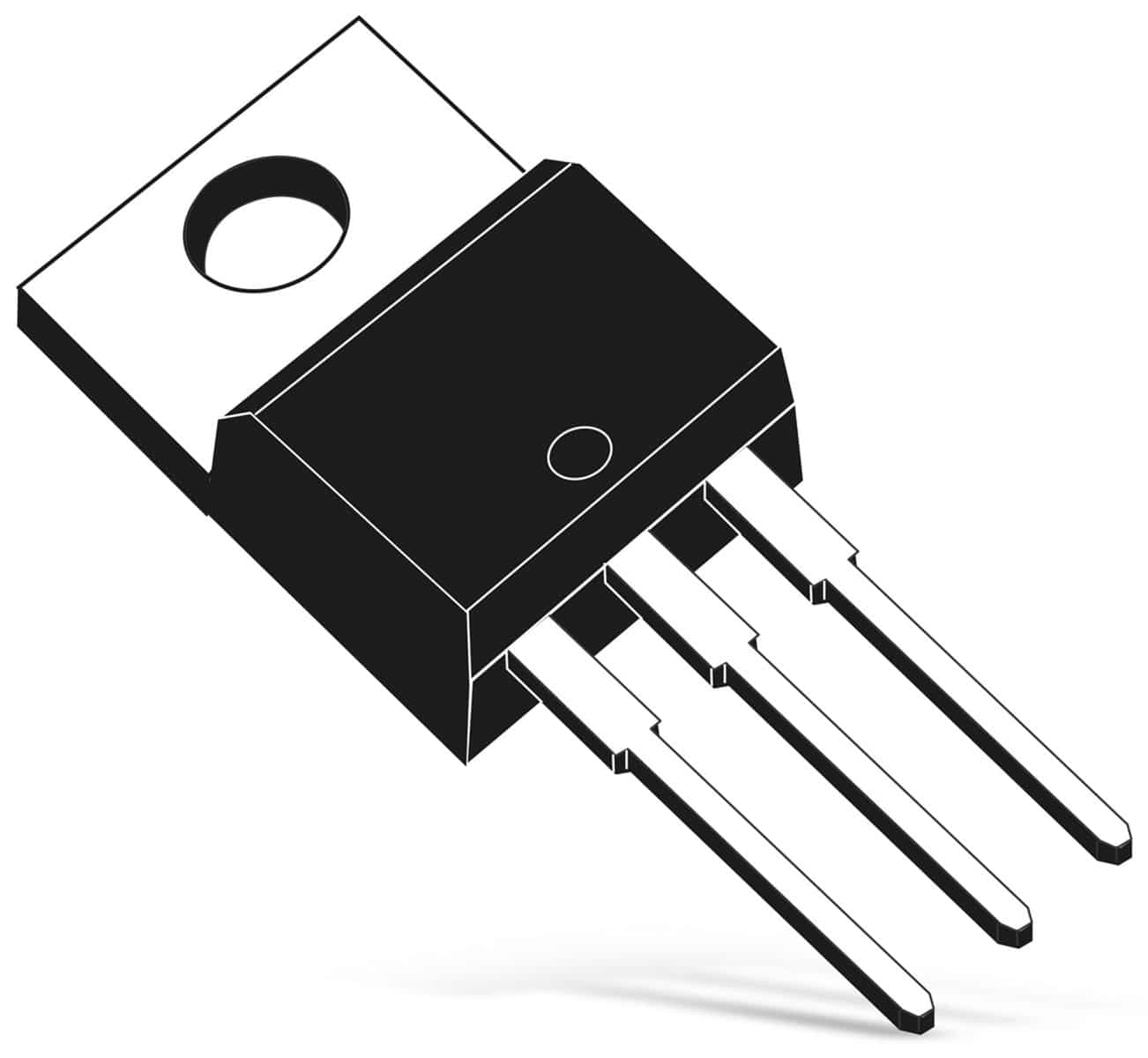

TO220-Gehäuse für einfache Integration
Das TO220-Gehäuse der MBR20100CT bietet nicht nur eine robuste Bauform, sondern auch eine einfache Integration in Ihre Schaltungen. Die standardisierte Bauform ermöglicht eine problemlose Montage auf Kühlkörpern, um die Wärmeableitung zu optimieren und die Betriebstemperatur der Diode niedrig zu halten. Die drei Anschlüsse sind übersichtlich angeordnet und ermöglichen eine einfache Verdrahtung. Egal, ob Sie ein erfahrener Ingenieur oder ein Hobby-Elektroniker sind, die MBR20100CT lässt sich mühelos in Ihre Projekte integrieren.
Anwendungsbereiche der MBR20100CT
Die Vielseitigkeit der MBR20100CT kennt kaum Grenzen. Dank ihrer herausragenden Eigenschaften eignet sie sich für eine breite Palette von Anwendungen in verschiedenen Bereichen der Elektronik. Hier sind einige Beispiele, wie Sie diese leistungsstarke Diode in Ihren Projekten einsetzen können:
Schaltnetzteile
In Schaltnetzteilen spielt die MBR20100CT eine entscheidende Rolle bei der Gleichrichtung der Wechselspannung. Ihre schnelle Schaltgeschwindigkeit und der geringe Durchlassspannungsabfall tragen dazu bei, die Effizienz des Netzteils zu maximieren und die Wärmeentwicklung zu minimieren. Dies führt zu einer längeren Lebensdauer des Netzteils und einer höheren Zuverlässigkeit.
Solarmodule
In Solarmodulen dient die MBR20100CT als Schutzdiode, um die Solarzellen vor Beschädigungen durch Rückströme zu schützen. Ihre hohe Strombelastbarkeit und die schnelle Reaktionszeit gewährleisten einen zuverlässigen Schutz, selbst bei starken Sonneneinstrahlungen. Die Diode verhindert, dass der Strom in die entgegengesetzte Richtung fließt, was zu einer Beschädigung der Solarzellen führen könnte.
Batterieladegeräte
In Batterieladegeräten sorgt die MBR20100CT für eine effiziente und sichere Ladung der Batterie. Ihre Schottky-Bauweise ermöglicht eine schnelle und verlustarme Gleichrichtung der Ladespannung. Die Diode verhindert außerdem, dass die Batterie sich über das Ladegerät entlädt, wenn dieses nicht aktiv ist. Dies trägt dazu bei, die Lebensdauer der Batterie zu verlängern und die Effizienz des Ladegeräts zu verbessern.
DC-DC-Wandler
In DC-DC-Wandlern wird die MBR20100CT häufig als Freilaufdiode eingesetzt. Sie leitet den Strom, der beim Abschalten der Schalttransistoren entsteht, um und verhindert so Spannungsspitzen, die die Transistoren beschädigen könnten. Ihre schnelle Schaltgeschwindigkeit ist entscheidend für eine effiziente und zuverlässige Funktion des Wandlers.
Motorsteuerungen
In Motorsteuerungen schützt die MBR20100CT die empfindlichen elektronischen Bauteile vor den hohen Spannungsspitzen, die beim Abschalten des Motors entstehen. Diese Spannungsspitzen können durch die Induktivität des Motors verursacht werden und zu Schäden an den Transistoren und anderen Bauteilen führen. Die Diode leitet diese Spannungsspitzen ab und schützt so die Elektronik.
Vorteile der MBR20100CT auf einen Blick
Die MBR20100CT bietet eine Vielzahl von Vorteilen, die sie zu einer idealen Wahl für Ihre elektronischen Projekte machen. Hier sind die wichtigsten Vorteile auf einen Blick:
- Hohe Effizienz: Dank der Schottky-Technologie bietet die Diode einen geringen Durchlassspannungsabfall und eine schnelle Schaltgeschwindigkeit, was zu einer hohen Effizienz Ihrer Schaltungen führt.
- Hohe Strombelastbarkeit: Mit einer Strombelastbarkeit von 20 A (2x10A) ist die Diode auch für anspruchsvolle Anwendungen geeignet, bei denen hohe Ströme fließen.
- Hohe Sperrspannung: Die Sperrspannung von 100 V gewährleistet einen zuverlässigen Betrieb auch in Umgebungen mit hohen Spannungen.
- Einfache Integration: Das TO220-Gehäuse ermöglicht eine einfache Montage auf Kühlkörpern und eine problemlose Verdrahtung.
- Vielseitige Anwendungsmöglichkeiten: Die Diode eignet sich für eine breite Palette von Anwendungen, von Schaltnetzteilen bis hin zu Motorsteuerungen.
- Robust und zuverlässig: Die MBR20100CT ist für eine lange Lebensdauer und einen zuverlässigen Betrieb ausgelegt.
Technische Daten im Detail
Für eine detaillierte Übersicht über die technischen Daten der MBR20100CT finden Sie hier eine Tabelle mit den wichtigsten Parametern:
| Parameter | Wert | Einheit |
|---|---|---|
| Sperrspannung | 100 | V |
| Durchlassstrom | 20 (2×10) | A |
| Durchlassspannungsabfall | 0.85 | V |
| Sperrstrom | 0.5 | mA |
| Betriebstemperatur | -65 bis +150 | °C |
| Gehäuse | TO220 | – |
FAQ – Häufig gestellte Fragen zur MBR20100CT
Hier finden Sie Antworten auf die häufigsten Fragen zur MBR20100CT Schottky-Diode. Wir möchten Ihnen alle Informationen zur Verfügung stellen, die Sie benötigen, um eine fundierte Entscheidung zu treffen und das Beste aus Ihren Projekten herauszuholen.
Was bedeutet die Bezeichnung „2x10A“ bei der Strombelastbarkeit?
Die Bezeichnung „2x10A“ bedeutet, dass die MBR20100CT zwei separate Dioden innerhalb des TO220-Gehäuses enthält. Jede dieser Dioden kann einen Strom von bis zu 10 Ampere führen. Sie haben die Möglichkeit, diese Dioden entweder parallel zu schalten, um die Gesamtstrombelastbarkeit auf 20 Ampere zu erhöhen, oder sie unabhängig voneinander in verschiedenen Schaltungen zu verwenden. Diese Flexibilität macht die MBR20100CT zu einer vielseitigen Komponente für eine breite Palette von Anwendungen.
Kann ich die MBR20100CT ohne Kühlkörper betreiben?
Es wird dringend empfohlen, die MBR20100CT mit einem Kühlkörper zu betreiben, insbesondere wenn sie in Anwendungen eingesetzt wird, bei denen hohe Ströme fließen. Ohne Kühlkörper kann die Diode überhitzen und beschädigt werden. Die Wärmeableitung ist entscheidend für eine lange Lebensdauer und einen zuverlässigen Betrieb der Diode. Wählen Sie einen Kühlkörper, der ausreichend groß ist, um die Wärme effizient abzuleiten und die Betriebstemperatur der Diode innerhalb der zulässigen Grenzen zu halten.
Wie finde ich den richtigen Kühlkörper für die MBR20100CT?
Die Wahl des richtigen Kühlkörpers hängt von verschiedenen Faktoren ab, wie z.B. dem Strom, der durch die Diode fließt, der Umgebungstemperatur und der gewünschten Betriebstemperatur der Diode. Berechnen Sie zunächst die Verlustleistung der Diode, die durch den Durchlassspannungsabfall und den Strom bestimmt wird. Verwenden Sie dann die thermischen Datenblätter der Kühlkörper, um einen Kühlkörper zu finden, der die Wärme effizient ableiten kann und die Betriebstemperatur der Diode innerhalb der zulässigen Grenzen hält. Berücksichtigen Sie auch die Montageart des Kühlkörpers und stellen Sie sicher, dass er einen guten thermischen Kontakt zur Diode hat.
Was passiert, wenn ich die maximale Sperrspannung überschreite?
Das Überschreiten der maximalen Sperrspannung der MBR20100CT kann zu einem Durchbruch der Diode führen. Dies bedeutet, dass die Diode in Sperrrichtung leitend wird und einen hohen Stromfluss ermöglicht. Dies kann die Diode dauerhaft beschädigen und zu Fehlfunktionen in der Schaltung führen. Es ist daher wichtig, die maximale Sperrspannung nicht zu überschreiten und die Diode innerhalb der zulässigen Betriebsparameter zu betreiben.
Wie unterscheidet sich die MBR20100CT von einer herkömmlichen Siliziumdiode?
Der Hauptunterschied zwischen der MBR20100CT und einer herkömmlichen Siliziumdiode liegt in der Bauweise. Die MBR20100CT ist eine Schottky-Diode, die eine Metall-Halbleiter-Verbindung verwendet, während herkömmliche Siliziumdioden eine Halbleiter-Halbleiter-Verbindung verwenden. Dies führt zu einem geringeren Durchlassspannungsabfall und einer schnelleren Schaltgeschwindigkeit bei Schottky-Dioden im Vergleich zu Siliziumdioden. Schottky-Dioden sind daher effizienter und besser geeignet für Anwendungen, bei denen schnelle Schaltzeiten und geringe Verluste wichtig sind.
Kann ich die MBR20100CT als Verpolschutz verwenden?
Ja, die MBR20100CT kann als Verpolschutz verwendet werden. In dieser Anwendung wird die Diode in Reihe mit der Stromversorgung geschaltet, so dass sie nur in der richtigen Polarität Strom durchlässt. Wenn die Polarität falsch ist, sperrt die Diode den Stromfluss und schützt die Schaltung vor Schäden. Es ist jedoch wichtig zu beachten, dass die Diode in dieser Anwendung den gesamten Strom der Schaltung tragen muss. Stellen Sie daher sicher, dass die Strombelastbarkeit der Diode ausreichend ist.
Welche Alternativen gibt es zur MBR20100CT?
Es gibt verschiedene Alternativen zur MBR20100CT, abhängig von den spezifischen Anforderungen Ihrer Anwendung. Einige Beispiele sind:
- MBR20100 – Eine ähnliche Schottky-Diode mit vergleichbaren Spezifikationen.
- MBR20150 – Eine Schottky-Diode mit einer höheren Sperrspannung von 150V.
- 1N5822 – Eine Schottky-Diode mit einer geringeren Strombelastbarkeit von 3A.
Wählen Sie die Diode, die am besten zu den Anforderungen Ihrer Anwendung passt, basierend auf Faktoren wie Sperrspannung, Strombelastbarkeit, Durchlassspannungsabfall und Schaltgeschwindigkeit.
