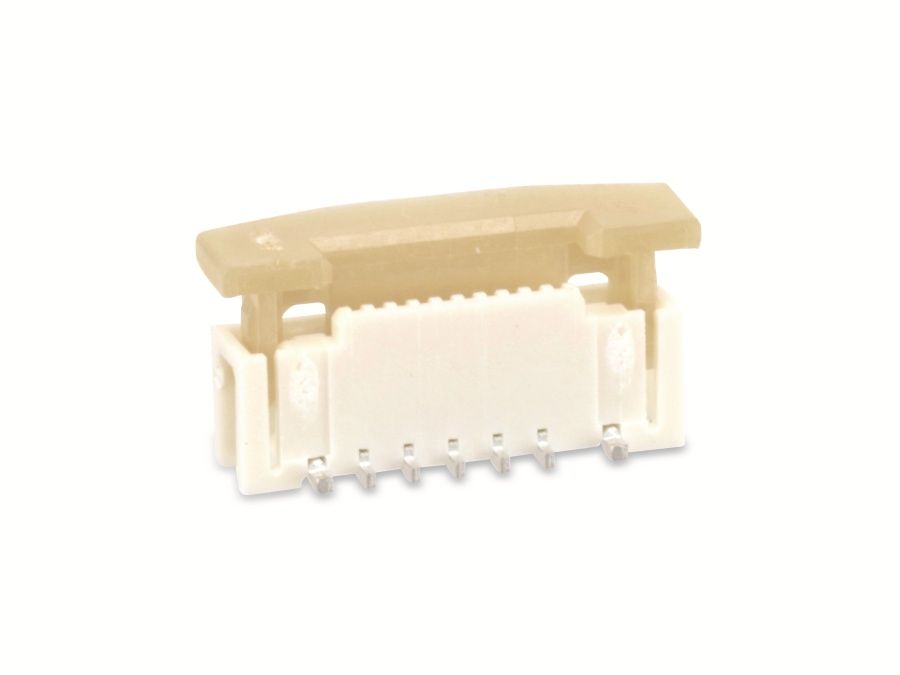

Hochwertige MOLEX SMD Flexprint-Buchse Easy-On 52559-1052 für zuverlässige Verbindungen
Sie suchen eine zuverlässige und effiziente Lösung für Ihre Elektronikprojekte, bei denen es auf platzsparende und sichere Steckverbindungen ankommt? Die MOLEX SMD Flexprint-Buchse Easy-On 52559-1052 ist die ideale Wahl für anspruchsvolle Anwender und Entwickler, die höchste Ansprüche an Qualität und Performance stellen. Diese Buchse wurde speziell für die direkte Oberflächenmontage (SMD) auf Leiterplatten entwickelt und bietet eine intuitive und sichere Verbindung für flexible Flachbandkabel (FFC) und flexible gedruckte Schaltkreise (FPC).
Unerreichbare Vorteile der MOLEX SMD Flexprint-Buchse Easy-On 52559-1052
Wenn Sie Wert auf Präzision, Langlebigkeit und einfache Handhabung legen, dann ist die MOLEX SMD Flexprint-Buchse Easy-On 52559-1052 die überzeugende Lösung. Profitieren Sie von zahlreichen Vorteilen, die Ihnen die Arbeit erleichtern und die Zuverlässigkeit Ihrer Schaltungen garantieren:
- Easy-On Mechanismus: Der patentierte Easy-On-Mechanismus ermöglicht ein schnelles und werkzeugloses Einrasten des FFC/FPC-Kabels. Dies spart wertvolle Zeit in der Fertigung und reduziert das Risiko von Beschädigungen am Kabel oder der Buchse.
- Kompaktes SMD-Design: Die kompakte Bauform für die Oberflächenmontage ermöglicht eine hohe Packungsdichte auf Ihrer Leiterplatte. Dies ist entscheidend für Anwendungen mit begrenztem Bauraum, wie sie in der Consumer-Elektronik, Medizintechnik oder industriellen Automatisierung häufig vorkommen.
- Hervorragende elektrische Leistung: MOLEX steht für höchste Qualität in der Steckverbindertechnologie. Diese Buchse gewährleistet eine stabile und verlustarme Signalübertragung, was für die Integrität Ihrer Daten unerlässlich ist.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, bietet die Buchse eine hohe mechanische Stabilität und Beständigkeit gegenüber Umwelteinflüssen, die in verschiedenen Einsatzbereichen auftreten können.
- Hohe Kontaktzuverlässigkeit: Die präzise gefertigten Kontakte sorgen für einen sicheren und dauerhaften elektrischen Kontakt, selbst unter vibrationsreichen Bedingungen oder bei häufigem Wechsel des angeschlossenen Kabels.
- Geeignet für hohe Temperaturen: Die verwendete Materialkombination ermöglicht den Einsatz der Buchse auch in Umgebungen mit erhöhten Temperaturen, was die Flexibilität in der Anwendung deutlich erhöht.
- Geprüfte Qualität von MOLEX: Als Branchenführer liefert MOLEX Produkte, die strengen Qualitätskontrollen unterliegen und den höchsten Industriestandards entsprechen.
Technische Spezifikationen und Produktdetails
Die MOLEX SMD Flexprint-Buchse Easy-On 52559-1052 zeichnet sich durch eine durchdachte Konstruktion und hochwertige Materialien aus, die für eine zuverlässige und langlebige Performance sorgen. Die folgenden Spezifikationen unterstreichen die herausragende Qualität und Eignung für diverse anspruchsvolle Applikationen:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | MOLEX |
| Produktkategorie | SMD Flexprint-Buchse / FFC/FPC Connector |
| Modellnummer / Teilenummer | 52559-1052 |
| Anschlussart | Oberflächenmontage (SMD) |
| Anzahl der Kontakte | 10 |
| Rastermaß (Pitch) | 1.25 mm |
| Gehäusematerial | Hochtemperatur-Thermoplast (LCP oder ähnliches Hochleistungspolymer) |
| Kontaktmaterial | Phosphorbronze oder Legierung mit hoher Leitfähigkeit, oft mit einer Gold- oder Nickelbeschichtung |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +85°C oder höher, je nach spezifischer Ausführung des LCP-Materials |
| Nennstrom pro Kontakt | Typischerweise im Bereich von 0.5A bis 1A, abhängig von der PCB-Layout-Optimierung und den Umgebungsbedingungen |
| Nennspannung | Typischerweise im Bereich von 50V AC/DC bis 125V AC/DC |
| Montageausrichtung | Vertikal (Oberseitenmontage) |
| Besonderheiten | Easy-On-Mechanismus für einfache Steckverbindung, Tin-Plated oder vergoldete Kontakte für verbesserte Leitfähigkeit und Korrosionsbeständigkeit, Lötbereich für SMD-Prozess optimiert. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die MOLEX SMD Flexprint-Buchse Easy-On 52559-1052 ist aufgrund ihrer Vielseitigkeit und Zuverlässigkeit in einer breiten Palette von Branchen und Applikationen unverzichtbar. Die kompakte Bauform in Verbindung mit dem Easy-On-Mechanismus und der hohen Kontaktqualität macht sie zur ersten Wahl für anspruchsvolle Elektronikentwicklungen:
- Consumer Elektronik: In Smartphones, Tablets, Laptops, Wearables und Haushaltsgeräten sorgt diese Buchse für platzsparende und zuverlässige Verbindungen zwischen Leiterplatten und Displays, Kameras oder Sensoren.
- Automobilindustrie: Ob im Infotainmentsystem, in Fahrassistenzsystemen oder im Innenraum – die robuste Bauweise und die Vibrationsfestigkeit sind hier entscheidend für die Langlebigkeit.
- Medizintechnik: In tragbaren oder implantierbaren medizinischen Geräten, bildgebenden Systemen oder Laborgeräten ist höchste Zuverlässigkeit und Kompaktheit gefragt, wofür sich diese Buchse hervorragend eignet.
- Industrielle Automatisierung: In Steuerungen, Sensoren, HMI-Panels und Robotiksystemen gewährleistet die Buchse eine stabile Daten- und Signalübertragung auch unter rauen Umgebungsbedingungen.
- Beleuchtungstechnik: Bei LED-Streifen und modularen Beleuchtungssystemen ermöglicht sie eine flexible und sichere Verkabelung.
- Drucker- und Scannertechnologie: Die Verbindung von Druckköpfen, Scannereinheiten und Steuerplatinen profitiert von der präzisen und einfach zu handhabenden Steckverbindung.
- Spielkonsolen und Zubehör: In der Gaming-Welt ist eine schnelle und zuverlässige Verbindung für verschiedene Komponenten unerlässlich.
FAQ – Häufig gestellte Fragen zu MOLEX SMD Flexprint-Buchse Easy-On 52559-1052
Was bedeutet „SMD“ bei dieser Buchse?
SMD steht für „Surface Mount Device“, was bedeutet, dass die Buchse direkt auf die Oberfläche einer Leiterplatte gelötet wird. Dieses Verfahren ist effizient und ermöglicht eine hohe Packungsdichte, da keine durchkontaktierte Bohrung benötigt wird.
Wie funktioniert der „Easy-On“ Mechanismus?
Der Easy-On Mechanismus ist eine spezielle Verriegelungs- oder Einrastfunktion, die es Ihnen ermöglicht, das flexible Flachbandkabel (FFC) oder den flexiblen gedruckten Schaltkreis (FPC) einfach und ohne zusätzliches Werkzeug in die Buchse einzuführen. Oft wird das Kabel durch einen federnden Mechanismus gehalten, der ein versehentliches Herausgleiten verhindert.
Welche Vorteile bietet das 1.25 mm Rastermaß?
Das Rastermaß gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Ein 1.25 mm Rastermaß ist relativ klein und ermöglicht dadurch eine hohe Kontaktdichte auf kleiner Fläche. Dies ist besonders vorteilhaft bei Geräten mit begrenztem Platzangebot, wo viele Signale auf kleinem Raum geführt werden müssen.
Ist die Buchse für den Einsatz in Umgebungen mit hohen Temperaturen geeignet?
Ja, die MOLEX SMD Flexprint-Buchse 52559-1052 ist in der Regel aus Hochtemperatur-Thermoplasten gefertigt, wie z.B. LCP (Liquid Crystal Polymer). Diese Materialien halten typischerweise Temperaturen von bis zu 260°C während des Lötprozesses und einem Betriebstemperaturbereich von -40°C bis +85°C oder sogar höher stand. Dies macht sie für anspruchsvolle Anwendungen geeignet.
Wie wird die elektrische Verbindung zwischen Buchse und Kabel hergestellt?
Die elektrische Verbindung wird durch die Kontakte der Buchse hergestellt, die mit den Leitern auf dem flexiblen Flachbandkabel (FFC) oder dem flexiblen gedruckten Schaltkreis (FPC) in Kontakt treten. Der Easy-On-Mechanismus sorgt für einen festen und zuverlässigen Kontakt, sobald das Kabel korrekt eingeführt und verriegelt ist.
Welche Art von Kabeln kann ich mit dieser Buchse verwenden?
Diese Buchse ist speziell für den Anschluss von flexiblen Flachbandkabeln (FFC) und flexiblen gedruckten Schaltkreisen (FPC) mit einem Rastermaß von 1.25 mm konzipiert. Es ist wichtig sicherzustellen, dass das zu verwendende Kabel die gleichen Spezifikationen (Breite, Dicke, Anzahl der Leiter) aufweist, um eine optimale Passform und Verbindung zu gewährleisten.
Warum sollte ich auf eine Buchse von MOLEX setzen?
MOLEX ist ein weltweit führender Hersteller von Verbindungslösungen mit einer langen Tradition in der Entwicklung und Produktion hochwertiger elektronischer Komponenten. Durch den Einsatz von MOLEX Produkten profitieren Sie von höchster Zuverlässigkeit, bewährter Qualität, innovativen Technologien und einem globalen Support, was die Langlebigkeit und Leistungsfähigkeit Ihrer Elektronikprojekte sichert.
