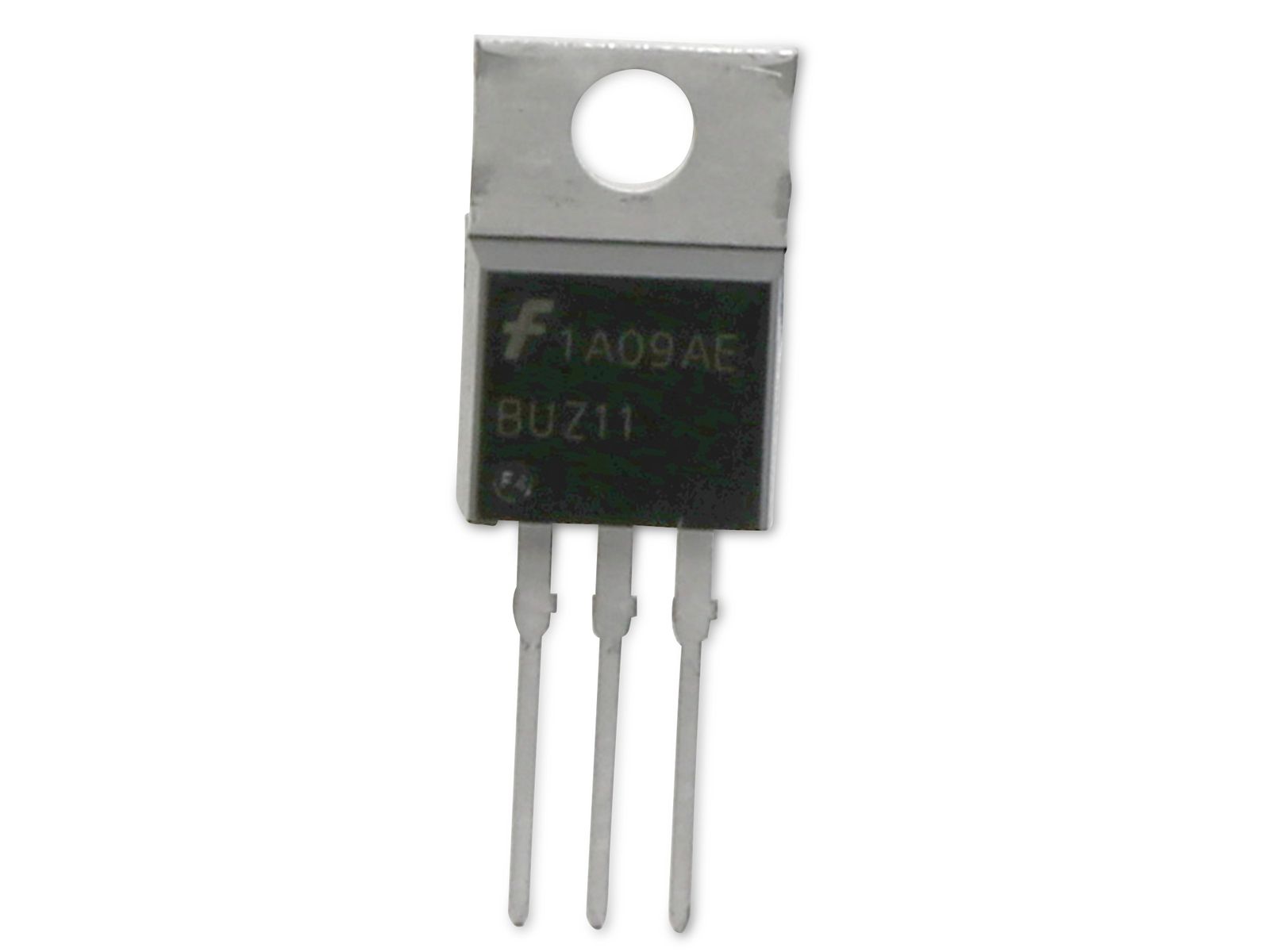

Der BUZ11 MOSFET: Leistung, die begeistert
Der BUZ11 ist ein N-Kanal-Anreicherungs-MOSFET, der sich durch seine beeindruckende Leistungsfähigkeit und Vielseitigkeit auszeichnet. Er ist ideal für eine breite Palette von Anwendungen, von einfachen Schaltungen bis hin zu komplexen Steuerungssystemen. Seine robuste Konstruktion und seine ausgezeichneten elektrischen Eigenschaften machen ihn zu einem zuverlässigen Partner für Ihre Elektronikprojekte.
Dieser MOSFET ist nicht nur ein Bauteil, sondern ein Versprechen für herausragende Performance. Er ermöglicht Ihnen, Ihre Schaltungen effizienter zu gestalten, Energie zu sparen und die Lebensdauer Ihrer Geräte zu verlängern. Lassen Sie sich von der Präzision und Stabilität des BUZ11 inspirieren und realisieren Sie Projekte, die Maßstäbe setzen.
Der BUZ11 ist mehr als nur ein Transistor – er ist ein Tor zu unbegrenzten Möglichkeiten. Seine Fähigkeit, hohe Ströme mit minimalem Energieverlust zu schalten, macht ihn zur idealen Wahl für Anwendungen, die höchste Effizienz erfordern. Ob Sie ein erfahrener Elektronikexperte oder ein begeisterter Hobbybastler sind, der BUZ11 wird Sie mit seiner Leistungsfähigkeit und Zuverlässigkeit überzeugen.
Die wichtigsten Vorteile des BUZ11 im Überblick:
- Hohe Schaltgeschwindigkeit: Ermöglicht schnelle und präzise Steuerung.
- Geringer Einschaltwiderstand (RDS(on)): Minimiert Energieverluste und sorgt für Effizienz.
- Hohe Spannungsfestigkeit: Bietet Schutz vor Überspannungen und erhöht die Zuverlässigkeit.
- Einfache Ansteuerung: Kompatibel mit gängigen Logikpegeln für eine problemlose Integration.
- Robuste Bauweise: Garantiert eine lange Lebensdauer und zuverlässigen Betrieb.
Technische Details, die überzeugen
Um das Potenzial des BUZ11 voll auszuschöpfen, ist es wichtig, seine technischen Spezifikationen genau zu kennen. Im Folgenden finden Sie eine detaillierte Übersicht, die Ihnen hilft, den BUZ11 optimal in Ihre Projekte zu integrieren:
Detaillierte Spezifikationen:
| Parameter | Wert | Einheit |
|---|---|---|
| Drain-Source-Spannung (VDS) | 50 | V |
| Gate-Source-Spannung (VGS) | ±20 | V |
| Drain-Strom (ID) | 33 | A |
| Puls-Drain-Strom (IDM) | 130 | A |
| Verlustleistung (PD) | 75 | W |
| Einschaltwiderstand (RDS(on)) | 0.04 | Ω |
| Gehäuse | TO-220 | – |
| Betriebstemperatur | -55 bis +150 | °C |
Die Bedeutung der technischen Details:
- Die Drain-Source-Spannung (VDS) von 50V gibt die maximale Spannung an, die zwischen Drain und Source angelegt werden darf, ohne den MOSFET zu beschädigen.
- Die Gate-Source-Spannung (VGS) von ±20V ist entscheidend für die korrekte Ansteuerung des MOSFETs. Eine Überschreitung dieser Werte kann zu Schäden führen.
- Der Drain-Strom (ID) von 33A gibt den maximalen Strom an, den der MOSFET kontinuierlich führen kann.
- Der Puls-Drain-Strom (IDM) von 130A ist der maximale Strom, den der MOSFET kurzzeitig führen kann.
- Die Verlustleistung (PD) von 75W gibt die maximale Leistung an, die der MOSFET in Wärme umwandeln kann, ohne beschädigt zu werden.
- Der Einschaltwiderstand (RDS(on)) von 0.04 Ω ist ein Maß für die Effizienz des MOSFETs. Je niedriger dieser Wert, desto geringer die Energieverluste.
- Das TO-220-Gehäuse ermöglicht eine einfache Montage und Wärmeableitung.
Diese technischen Details sind entscheidend, um sicherzustellen, dass der BUZ11 optimal in Ihre Schaltungen integriert wird und die gewünschte Leistung erbringt. Nutzen Sie diese Informationen, um Ihre Projekte noch erfolgreicher zu gestalten.
Anwendungsbereiche: Vielfalt, die inspiriert
Der BUZ11 ist ein wahrer Alleskönner und findet in einer Vielzahl von Anwendungen seinen Einsatz. Seine Vielseitigkeit und Zuverlässigkeit machen ihn zum idealen Bauteil für unterschiedlichste Projekte:
Typische Anwendungsbereiche des BUZ11:
- Motorsteuerung: Steuern Sie Gleichstrommotoren präzise und effizient. Der BUZ11 ermöglicht eine sanfte und kontrollierte Beschleunigung und Bremsung, ideal für Robotik, Modellbau und industrielle Anwendungen.
- Schaltregler: Nutzen Sie den BUZ11, um effiziente Schaltregler zu entwickeln, die eine stabile und zuverlässige Stromversorgung gewährleisten. Perfekt für tragbare Geräte, Solaranlagen und Batteriemanagementsysteme.
- Leistungsverstärker: Verstärken Sie Signale mit hoher Leistung und geringen Verzerrungen. Der BUZ11 eignet sich hervorragend für Audioverstärker, HF-Verstärker und andere Anwendungen, die eine hohe Signaltreue erfordern.
- Beleuchtungssysteme: Steuern Sie LEDs und andere Beleuchtungselemente präzise und energieeffizient. Der BUZ11 ermöglicht eine sanfte Dimmung und Farbsteuerung, ideal für intelligente Beleuchtungssysteme, Bühnentechnik und dekorative Beleuchtung.
- Robotik: Steuern Sie die Bewegungen von Robotern und Automatisierungssystemen präzise und zuverlässig. Der BUZ11 ermöglicht eine schnelle und genaue Positionierung, ideal für industrielle Roboter, Servomotoren und autonome Fahrzeuge.
- Stromversorgung: Bauen Sie zuverlässige und effiziente Stromversorgungen für Ihre Elektronikprojekte. Der BUZ11 eignet sich hervorragend für Netzteile, Batterieladegeräte und USV-Systeme.
- PWM-Anwendungen: Generieren Sie präzise PWM-Signale zur Steuerung von Motoren, LEDs und anderen Geräten. Der BUZ11 ermöglicht eine feine Abstimmung der Impulsbreite, ideal für anspruchsvolle Steuerungsaufgaben.
Diese Liste ist nur ein kleiner Ausschnitt der unzähligen Möglichkeiten, die der BUZ11 bietet. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie neue Anwendungsbereiche, die Ihre Projekte auf ein neues Level heben.
Integration und Best Practices
Um das Beste aus Ihrem BUZ11 herauszuholen, ist eine sorgfältige Integration in Ihre Schaltung unerlässlich. Beachten Sie folgende Tipps und Best Practices, um optimale Ergebnisse zu erzielen:
Tipps für die erfolgreiche Integration des BUZ11:
- Wärmeableitung: Der BUZ11 kann bei hohen Strömen warm werden. Verwenden Sie einen Kühlkörper, um die Wärme effektiv abzuleiten und eine Überhitzung zu vermeiden.
- Gate-Widerstand: Ein Gate-Widerstand begrenzt den Stromfluss in den Gate-Anschluss und schützt den MOSFET vor Überspannungen. Wählen Sie einen geeigneten Widerstandswert, um die Schaltgeschwindigkeit und Stabilität zu optimieren.
- Freilaufdiode: Bei induktiven Lasten wie Motoren ist eine Freilaufdiode parallel zur Last erforderlich, um Spannungsspitzen beim Abschalten zu verhindern.
- Entkopplungskondensatoren: Platzieren Sie Entkopplungskondensatoren in der Nähe des MOSFETs, um Spannungsspitzen zu reduzieren und die Stabilität der Schaltung zu gewährleisten.
- Sorgfältige Verkabelung: Achten Sie auf eine saubere und übersichtliche Verkabelung, um Kurzschlüsse und Störungen zu vermeiden. Verwenden Sie hochwertige Kabel und Stecker, um eine zuverlässige Verbindung zu gewährleisten.
- ESD-Schutz: Der BUZ11 ist empfindlich gegenüber elektrostatischer Entladung (ESD). Ergreifen Sie geeignete Schutzmaßnahmen, um Schäden zu vermeiden.
- Datenblatt beachten: Lesen Sie das Datenblatt sorgfältig durch, um alle technischen Spezifikationen und Anwendungshinweise zu verstehen.
Indem Sie diese Tipps befolgen, stellen Sie sicher, dass Ihr BUZ11 optimal funktioniert und eine lange Lebensdauer hat. Nutzen Sie das volle Potenzial dieses vielseitigen MOSFETs und realisieren Sie Projekte, die begeistern.
FAQ – Häufig gestellte Fragen
Was ist der Unterschied zwischen einem MOSFET und einem Bipolar-Transistor?
MOSFETs (Metal-Oxide-Semiconductor Field-Effect Transistors) sind spannungsgesteuerte Bauelemente, während Bipolar-Transistoren stromgesteuert sind. MOSFETs haben in der Regel einen höheren Eingangswiderstand und sind effizienter bei hohen Frequenzen. Sie benötigen weniger Steuerstrom als Bipolartransistoren und sind daher ideal für Anwendungen, bei denen Energieeffizienz eine Rolle spielt.
Wie schließe ich den BUZ11 richtig an?
Der BUZ11 hat drei Anschlüsse: Gate (G), Drain (D) und Source (S). Das Gate steuert den Stromfluss zwischen Drain und Source. Verbinden Sie das Gate mit einem Steuersignal (z.B. von einem Mikrocontroller), den Drain mit der Last und den Source mit Masse. Achten Sie darauf, die maximale Gate-Source-Spannung (VGS) nicht zu überschreiten, um Schäden am MOSFET zu vermeiden.
Wie kann ich den BUZ11 vor Überhitzung schützen?
Verwenden Sie einen Kühlkörper, um die Wärme abzuleiten. Die Größe des Kühlkörpers hängt von der Verlustleistung des MOSFETs ab. Überwachen Sie die Temperatur des MOSFETs und stellen Sie sicher, dass sie innerhalb der zulässigen Betriebstemperatur bleibt. Eine gute Wärmeableitung verlängert die Lebensdauer des MOSFETs und erhöht die Zuverlässigkeit Ihrer Schaltung.
Welche Rolle spielt der Einschaltwiderstand (RDS(on))?
Der Einschaltwiderstand (RDS(on)) ist der Widerstand zwischen Drain und Source, wenn der MOSFET eingeschaltet ist. Ein niedriger RDS(on) bedeutet, dass weniger Energie in Wärme umgewandelt wird, was zu einer höheren Effizienz führt. Der BUZ11 hat einen niedrigen RDS(on), was ihn ideal für Anwendungen macht, die eine hohe Effizienz erfordern.
Kann ich den BUZ11 mit einem Mikrocontroller steuern?
Ja, der BUZ11 kann problemlos mit einem Mikrocontroller gesteuert werden. Verwenden Sie ein PWM-Signal (Pulsweitenmodulation), um die Leistung zu steuern. Ein Vorwiderstand am Gate kann den Strom begrenzen und den MOSFET vor Überspannungen schützen. Achten Sie darauf, dass die Ausgangsspannung des Mikrocontrollers mit der benötigten Gate-Spannung des MOSFETs kompatibel ist.
Was ist der Unterschied zwischen einem N-Kanal und einem P-Kanal MOSFET?
Ein N-Kanal MOSFET leitet Strom, wenn eine positive Spannung am Gate angelegt wird, während ein P-Kanal MOSFET leitet, wenn eine negative Spannung am Gate angelegt wird. N-Kanal MOSFETs haben in der Regel einen geringeren Einschaltwiderstand und sind effizienter als P-Kanal MOSFETs. Der BUZ11 ist ein N-Kanal MOSFET und eignet sich gut für Anwendungen, bei denen hohe Effizienz und Schaltgeschwindigkeit wichtig sind.
Wie wähle ich den richtigen MOSFET für mein Projekt aus?
Berücksichtigen Sie die folgenden Faktoren: Spannung (VDS), Strom (ID), Verlustleistung (PD), Einschaltwiderstand (RDS(on)) und Gehäuse. Stellen Sie sicher, dass der MOSFET die Anforderungen Ihrer Anwendung erfüllt und genügend Sicherheitsreserven hat. Lesen Sie das Datenblatt sorgfältig durch, um alle technischen Spezifikationen und Anwendungshinweise zu verstehen.
