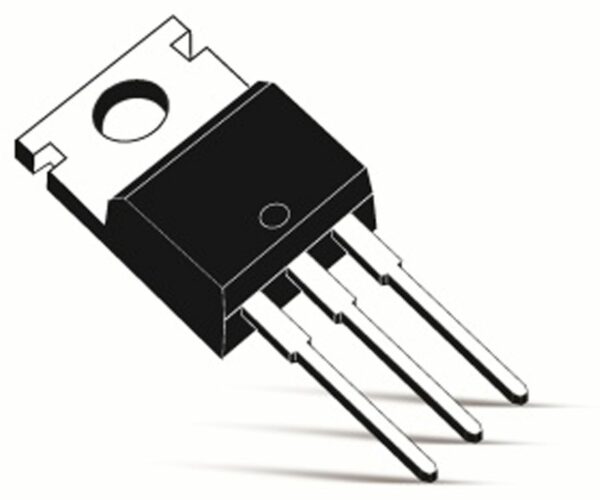

NXP Triac BT138-800

Entdecken Sie die faszinierenden Möglichkeiten der Elektronik mit dem NXP Triac BT138-800 – Ihrem zuverlässigen Partner für präzise und effiziente Steuerung von Wechselstromanwendungen. Dieser robuste Triac ist mehr als nur ein Bauteil; er ist das Herzstück innovativer Lösungen, das Ihre Projekte mit Leben erfüllt und Ihre Ideen Wirklichkeit werden lässt.

Die Magie der Steuerung: NXP Triac BT138-800 im Detail

Der NXP Triac BT138-800 ist ein leistungsstarker, drei-poliger Halbleiter, der speziell für die Steuerung von Wechselstromkreisen entwickelt wurde. Er ermöglicht Ihnen, Geräte wie Lampen, Motoren und Heizungen mit höchster Präzision zu schalten und zu regeln. Stellen Sie sich vor, Sie könnten die Helligkeit Ihrer Lampen stufenlos anpassen, die Geschwindigkeit eines Ventilators exakt steuern oder die Temperatur einer Heizung präzise regeln – mit dem BT138-800 wird diese Vision Realität.

Dieser Triac zeichnet sich durch seine hohe Spannungsfestigkeit von 800V aus, was ihn besonders zuverlässig und sicher macht. Er widersteht den Herausforderungen anspruchsvoller Anwendungen und bietet Ihnen die Gewissheit, dass Ihre Schaltungen auch unter schwierigen Bedingungen stabil und zuverlässig funktionieren.

Technische Daten im Überblick:

Merkmal	Wert
Maximale Sperrspannung	800 V
Maximaler Effektivstrom	12 A
Zündstrom	25 mA
Gehäuse	TO-220

Die TO-220 Gehäusebauform sorgt für eine einfache Montage und eine effektive Wärmeableitung, was die Lebensdauer des Triacs verlängert und seine Zuverlässigkeit weiter erhöht. Mit dem NXP Triac BT138-800 investieren Sie in Qualität und Langlebigkeit.

Anwendungsbereiche: Grenzenlose Möglichkeiten

Die Vielseitigkeit des NXP Triac BT138-800 kennt kaum Grenzen. Er ist ein unverzichtbares Element in zahlreichen Anwendungen, die unser Leben einfacher, komfortabler und effizienter machen. Lassen Sie uns einige der faszinierendsten Bereiche erkunden:

Lichtsteuerung: Das Spiel mit dem Licht

Stellen Sie sich vor, Sie betreten einen Raum und das Licht passt sich sanft Ihren Bedürfnissen an. Mit dem BT138-800 können Sie Dimmer entwickeln, die die Helligkeit von Glühlampen, Halogenlampen und sogar einigen LED-Lampen präzise steuern. Erschaffen Sie stimmungsvolle Ambiente, sparen Sie Energie und verlängern Sie die Lebensdauer Ihrer Leuchtmittel – alles in einem Bauteil vereint.

Motorsteuerung: Präzision in Bewegung

Ob Ventilatoren, Pumpen oder Elektrowerkzeuge – der NXP Triac BT138-800 ermöglicht Ihnen die präzise Steuerung von Wechselstrommotoren. Regulieren Sie die Geschwindigkeit stufenlos und passen Sie die Leistung exakt an die Anforderungen Ihrer Anwendung an. Erleben Sie die Freude an effizienter und kontrollierter Bewegung.

Heizungssteuerung: Wärme auf Knopfdruck

Genießen Sie wohlige Wärme, wann immer Sie sie brauchen. Mit dem BT138-800 können Sie Heizungen und Temperaturregler entwickeln, die die Temperatur präzise und energieeffizient steuern. Schaffen Sie ein behagliches Zuhause und senken Sie gleichzeitig Ihre Energiekosten.

Industrielle Anwendungen: Zuverlässigkeit im Fokus

In der Industrie sind Zuverlässigkeit und Präzision von entscheidender Bedeutung. Der NXP Triac BT138-800 bewährt sich in anspruchsvollen Anwendungen wie Schweißgeräten, Steuerungen für Förderbänder und Temperaturreglern für Produktionsprozesse. Verlassen Sie sich auf seine Robustheit und Leistungsfähigkeit, um Ihre Produktionsprozesse zu optimieren und Ausfallzeiten zu minimieren.

Hausautomation: Das intelligente Zuhause

Gestalten Sie Ihr Zuhause intelligent und komfortabel. Mit dem BT138-800 können Sie Beleuchtung, Heizung und andere Geräte in Ihr Smart-Home-System integrieren und zentral steuern. Schaffen Sie eine vernetzte Umgebung, die sich Ihren Bedürfnissen anpasst und Ihnen das Leben erleichtert.

Die Vorteile des NXP Triac BT138-800: Mehr als nur ein Bauteil

Der NXP Triac BT138-800 bietet Ihnen eine Vielzahl von Vorteilen, die ihn zu einer ausgezeichneten Wahl für Ihre Elektronikprojekte machen:

Hohe Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 800V bietet der BT138-800 eine hohe Sicherheit und Zuverlässigkeit, auch in anspruchsvollen Anwendungen.
Hoher Stromtragfähigkeit: Der Triac kann einen Effektivstrom von bis zu 12A steuern, was ihn für eine Vielzahl von Anwendungen geeignet macht.
Einfache Montage: Das TO-220 Gehäuse ermöglicht eine einfache Montage und eine effektive Wärmeableitung.
Langlebigkeit: Der BT138-800 ist ein robustes und langlebiges Bauteil, das Ihnen über viele Jahre hinweg zuverlässige Dienste leisten wird.
Vielseitigkeit: Der Triac eignet sich für eine breite Palette von Anwendungen, von der Lichtsteuerung bis zur Motorsteuerung.
Kosteneffizienz: Der BT138-800 bietet ein hervorragendes Preis-Leistungs-Verhältnis und ist eine kostengünstige Lösung für Ihre Elektronikprojekte.

Kreative Projekte mit dem NXP Triac BT138-800: Lassen Sie Ihrer Fantasie freien Lauf

Der NXP Triac BT138-800 ist nicht nur ein Werkzeug, sondern auch eine Inspirationsquelle für kreative Projekte. Lassen Sie uns einige Ideen erkunden, die Ihre Fantasie beflügeln und Sie zu neuen Höchstleistungen anspornen:

DIY-Dimmer: Bauen Sie Ihren eigenen Dimmer für Ihre Wohnzimmerlampe und schaffen Sie eine stimmungsvolle Atmosphäre.
Ventilatorsteuerung: Entwickeln Sie eine Steuerung für Ihren Ventilator, die die Geschwindigkeit stufenlos anpasst und für angenehme Kühlung sorgt.
Temperaturregler für Aquarien: Bauen Sie einen Temperaturregler für Ihr Aquarium, der die Wassertemperatur konstant hält und das Wohlbefinden Ihrer Fische gewährleistet.
Schweißgerätsteuerung: Optimieren Sie Ihr Schweißgerät mit einer präzisen Steuerung, die die Schweißparameter exakt regelt und für perfekte Ergebnisse sorgt.
Smart-Home-Integration: Integrieren Sie den BT138-800 in Ihr Smart-Home-System und steuern Sie Ihre Beleuchtung und Heizung bequem per Smartphone.

Der NXP Triac BT138-800 ist Ihr Schlüssel zu einer Welt voller Möglichkeiten. Er ermöglicht Ihnen, Ihre Ideen zu verwirklichen, Ihre Projekte zu optimieren und Ihre Kreativität auszuleben. Bestellen Sie noch heute und tauchen Sie ein in die faszinierende Welt der Elektronik!

FAQ – Häufig gestellte Fragen zum NXP Triac BT138-800

Was ist ein Triac und wie funktioniert er?

Ein Triac (Triode for Alternating Current) ist ein drei-poliges Halbleiterbauelement, das als elektronischer Schalter für Wechselstromkreise dient. Im Wesentlichen kann man sich einen Triac als zwei antiparallel geschaltete Thyristoren vorstellen. Das bedeutet, er kann den Strom in beide Richtungen fließen lassen, sobald er durch einen Stromimpuls am Gate-Anschluss gezündet wurde. Im Gegensatz zu einem Relais, das mechanische Kontakte verwendet, schaltet ein Triac elektronisch, was schnellere Schaltzeiten, eine längere Lebensdauer und keine mechanischen Abnutzungserscheinungen bedeutet.

Funktionsweise:

1. Sperrzustand: Solange kein ausreichend hoher Stromimpuls am Gate-Anschluss anliegt, befindet sich der Triac im Sperrzustand. Das bedeutet, er blockiert den Stromfluss zwischen den beiden Hauptanschlüssen (MT1 und MT2).
2. Zündzustand: Sobald ein geeigneter Stromimpuls (positiv oder negativ) am Gate-Anschluss anliegt, „zündet“ der Triac. Das bedeutet, er schaltet in den leitenden Zustand und ermöglicht den Stromfluss zwischen MT1 und MT2 in beide Richtungen.
3. Leitzustand: Im leitenden Zustand verhält sich der Triac wie ein geschlossener Schalter. Der Strom fließt ungehindert, solange der Strom durch den Triac einen bestimmten Mindestwert (Haltestrom) überschreitet.
4. Sperren: Der Triac sperrt automatisch, wenn der Strom durch ihn unter den Haltestrom fällt. Dies geschieht typischerweise, wenn die Wechselspannung auf Null durchläuft.

Der Triac wird oft verwendet, um Wechselstromlasten wie Lampen, Motoren und Heizungen zu steuern. Er ermöglicht eine präzise Steuerung der Leistung, indem er den Zeitpunkt des Einschaltens innerhalb jeder Halbwellenperiode der Wechselspannung variiert (Phasenanschnittsteuerung).

Wofür kann ich den NXP Triac BT138-800 verwenden?

Der NXP Triac BT138-800 ist ein vielseitiges Bauelement, das in einer Vielzahl von Anwendungen eingesetzt werden kann, in denen Wechselstrom gesteuert werden muss. Hier sind einige typische Anwendungsbeispiele:

• Lichtsteuerung (Dimmer): Der BT138-800 eignet sich hervorragend für Dimmer-Schaltungen, mit denen Sie die Helligkeit von Glühlampen, Halogenlampen und bestimmten LED-Lampen steuern können. Durch die Phasenanschnittsteuerung kann die Leistung, die an die Lampe geliefert wird, präzise geregelt werden, wodurch Sie die Lichtintensität stufenlos anpassen können.
• Motorsteuerung: In Geräten wie Ventilatoren, Pumpen und Elektrowerkzeugen kann der BT138-800 zur Steuerung der Motordrehzahl eingesetzt werden. Durch die Variation der angelegten Spannung können Sie die Drehzahl des Motors an die jeweiligen Anforderungen anpassen.
• Heizungssteuerung: Der Triac kann zur Steuerung von Heizungen, Heizplatten und anderen Heizelementen verwendet werden. Dies ermöglicht eine präzise Temperaturregelung, was sowohl für Komfort als auch für Energieeffizienz wichtig ist.
• Industrielle Steuerung: In industriellen Anwendungen findet der BT138-800 Verwendung in Schweißgeräten, Steuerungen für Förderbänder, Temperaturreglern für Produktionsprozesse und anderen Geräten, die eine zuverlässige und präzise Steuerung von Wechselstrom benötigen.
• Hausautomation (Smart Home): Im Bereich der Hausautomation kann der BT138-800 zur Steuerung von Beleuchtung, Heizung, Jalousien und anderen Geräten eingesetzt werden, die über ein Smart-Home-System ferngesteuert oder automatisiert werden sollen.
• Schalten von Lasten: Der Triac kann auch als einfacher elektronischer Schalter verwendet werden, um Wechselstromlasten ein- und auszuschalten. Dies ist besonders nützlich in Anwendungen, in denen eine hohe Schaltgeschwindigkeit oder eine lange Lebensdauer erforderlich ist.

Kurz gesagt, der NXP Triac BT138-800 ist ein ideales Bauelement für alle Anwendungen, in denen eine präzise und zuverlässige Steuerung von Wechselstromlasten erforderlich ist.

Wie schließe ich den NXP Triac BT138-800 richtig an?

Der korrekte Anschluss des NXP Triac BT138-800 ist entscheidend für seine ordnungsgemäße Funktion und die Sicherheit der Schaltung. Hier ist eine detaillierte Anleitung:

1. Pinbelegung identifizieren: Der BT138-800 hat drei Anschlüsse, die wie folgt bezeichnet werden:
   • MT1 (Main Terminal 1): Einer der Hauptanschlüsse für den Wechselstrom.
   • MT2 (Main Terminal 2): Der andere Hauptanschluss für den Wechselstrom.
   • Gate: Der Steueranschluss, der den Triac zündet.

   Die Pinbelegung finden Sie im Datenblatt des BT138-800. Die übliche Anordnung (von vorne betrachtet, mit den Pins nach unten) ist von links nach rechts: MT1, MT2, Gate.

2. Last anschließen: Die zu steuernde Last (z.B. Lampe, Motor, Heizung) wird in Reihe mit dem Triac und der Wechselstromquelle geschaltet. Typischerweise wird ein Ende der Last an MT2 des Triacs und das andere Ende an eine Seite der Wechselstromquelle angeschlossen. MT1 des Triacs wird dann mit der anderen Seite der Wechselstromquelle verbunden.
3. Gate-Ansteuerung: Der Gate-Anschluss benötigt einen Stromimpuls, um den Triac zu zünden. Dieser Stromimpuls muss in der Regel durch einen Vorwiderstand begrenzt werden, um den Gate-Anschluss nicht zu beschädigen. Der Wert des Vorwiderstands hängt von der Spannung des Steuersignals und den Gate-Parametern des Triacs ab (siehe Datenblatt).
4. Snubber-Schaltung (optional): In einigen Anwendungen, insbesondere bei induktiven Lasten (z.B. Motoren), kann eine Snubber-Schaltung erforderlich sein, um Störungen und Überspannungen zu reduzieren. Eine Snubber-Schaltung besteht typischerweise aus einem Widerstand und einem Kondensator, die parallel zur Last geschaltet werden.
5. Erdung: Stellen Sie sicher, dass die Kühlkörper (falls verwendet) und andere metallische Teile der Schaltung ordnungsgemäß geerdet sind, um die Sicherheit zu gewährleisten.

Wichtige Hinweise:

• Sicherheit: Arbeiten Sie immer mit Vorsicht, wenn Sie mit Netzspannung hantieren. Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist, bevor Sie Verbindungen herstellen oder ändern.
• Datenblatt: Konsultieren Sie immer das Datenblatt des NXP Triac BT138-800, um die genauen Spezifikationen und Empfehlungen des Herstellers zu erhalten.
• Dimensionierung: Stellen Sie sicher, dass der Triac für die zu steuernde Last ausreichend dimensioniert ist. Berücksichtigen Sie den maximalen Strom und die maximale Spannung der Last.
• Kühlung: Bei höheren Strömen kann eine Kühlung des Triacs erforderlich sein, um eine Überhitzung zu vermeiden. Verwenden Sie einen geeigneten Kühlkörper und Wärmeleitpaste, um die Wärmeableitung zu verbessern.

Ein korrekter Anschluss und die Einhaltung der Sicherheitsvorschriften sind unerlässlich, um eine zuverlässige und sichere Funktion des NXP Triac BT138-800 zu gewährleisten.

Welchen Vorwiderstand benötige ich für den Gate-Anschluss?

Die Berechnung des korrekten Vorwiderstands für den Gate-Anschluss des NXP Triac BT138-800 ist wichtig, um den Triac sicher und zuverlässig zu zünden, ohne den Gate-Anschluss zu beschädigen. Die Berechnung hängt von der Steuerspannung (V_control) und den Gate-Parametern des Triacs ab, die im Datenblatt angegeben sind. Insbesondere benötigen wir den maximalen Gate-Zündstrom (I_GT) und die Gate-Zündspannung (V_GT).

Schritte zur Berechnung:

1. Datenblatt konsultieren: Laden Sie das Datenblatt des NXP Triac BT138-800 herunter und suchen Sie nach den Werten für I_GT (Gate Trigger Current) und V_GT (Gate Trigger Voltage). Beachten Sie, dass diese Werte typische Maximalwerte sind und je nach Temperatur variieren können.
2. Spannungsdifferenz berechnen: Berechnen Sie die Spannungsdifferenz zwischen der Steuerspannung (V_control) und der Gate-Zündspannung (V_GT):

   V_R = V_control – V_GT
3. Vorwiderstand berechnen: Teilen Sie die Spannungsdifferenz (V_R) durch den maximalen Gate-Zündstrom (I_GT), um den minimal benötigten Vorwiderstand (R_min) zu erhalten:

   R_min = V_R / I_GT
4. Sicherheitsfaktor berücksichtigen: Um sicherzustellen, dass der Triac zuverlässig zündet, ist es ratsam, einen Sicherheitsfaktor zu berücksichtigen und einen etwas höheren Widerstandswert zu wählen. Erhöhen Sie den berechneten Wert um etwa 10-20%.
5. Leistung des Widerstands berechnen: Berechnen Sie die Verlustleistung im Widerstand, um sicherzustellen, dass der gewählte Widerstand die Leistung aushalten kann:

   P_R = V_R² / R_min
   Wählen Sie einen Widerstand mit einer Nennleistung, die mindestens doppelt so hoch ist wie die berechnete Verlustleistung, um eine Überhitzung zu vermeiden.

Beispiel:

Angenommen, Sie möchten den BT138-800 mit einer Steuerspannung von 5V ansteuern. Aus dem Datenblatt entnehmen Sie folgende Werte:

V_GT (typische Gate-Zündspannung) = 1.5V
I_GT (maximaler Gate-Zündstrom) = 25mA = 0.025A

1. V_R = 5V – 1.5V = 3.5V
2. R_min = 3.5V / 0.025A = 140 Ohm
3. Mit einem Sicherheitsfaktor von 10% wählen wir einen Widerstand von 150 Ohm.
4. P_R = (3.5V)² / 150 Ohm = 0.082W
   Wählen Sie einen Widerstand mit einer Nennleistung von mindestens 0.25W.

In diesem Beispiel wäre ein 150 Ohm Widerstand mit einer Nennleistung von 0.25W eine geeignete Wahl für den Vorwiderstand am Gate-Anschluss.

Wichtiger Hinweis: Die oben genannten Berechnungen dienen als Richtlinie. Es ist immer ratsam, die Schaltung in der Praxis zu testen und die Werte gegebenenfalls anzupassen, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten. Achten Sie darauf, dass der gewählte Widerstandswert den Gate-Strom ausreichend begrenzt, um den Triac nicht zu beschädigen, und gleichzeitig genügend Strom liefert, um den Triac zuverlässig zu zünden.

Wie kann ich den NXP Triac BT138-800 vor Überspannung schützen?

Überspannungen können den NXP Triac BT138-800 beschädigen oder seine Lebensdauer verkürzen. Daher ist es wichtig, geeignete Schutzmaßnahmen zu ergreifen. Hier sind einige gängige Methoden, um den Triac vor Überspannungen zu schützen:

1. Snubber-Schaltung: Eine Snubber-Schaltung ist eine der effektivsten Methoden, um Überspannungen zu reduzieren, insbesondere bei induktiven Lasten. Sie besteht typischerweise aus einem Widerstand (R_S) und einem Kondensator (C_S), die in Reihe geschaltet und parallel zur Last oder zum Triac geschaltet werden. Die Snubber-Schaltung dämpft Spannungsspitzen und begrenzt die Anstiegsgeschwindigkeit der Spannung (dV/dt), was besonders wichtig ist, um ein ungewolltes Zünden des Triacs durch hohe Spannungsänderungen zu verhindern. Die Werte für R_S und C_S müssen sorgfältig auf die jeweilige Anwendung abgestimmt werden.
2. Varistor (MOV): Ein Varistor (Metal Oxide Varistor) ist ein spannungsabhängiger Widerstand, der bei Überspannungen seinen Widerstand drastisch reduziert und den Strom ableitet. Er wird parallel zum Triac oder zur Last geschaltet. Der Varistor sollte eine Durchbruchspannung haben, die etwas höher ist als die maximale Betriebsspannung, aber deutlich unterhalb der maximal zulässigen Spannung des Triacs liegt.
3. TVS-Diode (Transient Voltage Suppression Diode): Eine TVS-Diode ist eine spezielle Diode, die für den Schutz vor transienten Überspannungen entwickelt wurde. Sie wird parallel zum Triac geschaltet und leitet Überspannungen ab, indem sie in den leitenden Zustand übergeht, sobald die Spannung einen bestimmten Schwellenwert überschreitet. TVS-Dioden sind sehr schnell und können effektiv vor schnellen Spannungsspitzen schützen.
4. RC-Filter am Gate: Ein RC-Filter am Gate-Anschluss des Triacs kann helfen, Störungen und Spannungsspitzen zu reduzieren, die zu einem ungewollten Zünden des Triacs führen könnten. Der Filter besteht aus einem Widerstand in Reihe mit dem Gate-Anschluss und einem Kondensator zwischen Gate und MT1.
5. Netzfilter: Ein Netzfilter am Eingang der Stromversorgung kann dazu beitragen, Störungen und Überspannungen aus dem Stromnetz zu filtern, bevor sie den Triac erreichen.
6. Sorgfältige Layoutgestaltung: Eine sorgfältige Layoutgestaltung der Leiterplatte kann ebenfalls dazu beitragen, Überspannungen zu reduzieren. Kurze Leiterbahnen, eine gute Erdung und die Vermeidung von langen Antennenstrukturen können die Anfälligkeit für Störungen verringern.

Auswahl der Schutzmaßnahmen:

Die Wahl der geeigneten Schutzmaßnahmen hängt von der Art der Anwendung, der Art der Last und den Umgebungsbedingungen ab. In den meisten Fällen ist eine Kombination aus mehreren Schutzmaßnahmen erforderlich, um einen optimalen Schutz zu gewährleisten. Beispielsweise kann eine Snubber-Schaltung in Kombination mit einem Varistor oder einer TVS-Diode verwendet werden, um sowohl transiente Überspannungen als auch langfristige Spannungsspitzen zu reduzieren.

Wichtiger Hinweis: Achten Sie darauf, dass die gewählten Schutzkomponenten für die jeweilige Anwendung ausreichend dimensioniert sind und die entsprechenden Sicherheitsstandards erfüllen. Konsultieren Sie die Datenblätter der Komponenten und führen Sie gegebenenfalls Tests durch, um die Wirksamkeit der Schutzmaßnahmen zu überprüfen.

Marke	NXP
