Entdecken Sie die Welt der präzisen Spannungsregelung mit der ON SEMICONDUCTOR SMD Zenerdiode 1SMB5936BT3G – Ihr zuverlässiger Partner für anspruchsvolle elektronische Anwendungen. Diese hochwertige Diode bietet nicht nur exzellente Leistung, sondern auch die Sicherheit und Stabilität, die Sie für Ihre Projekte benötigen. Tauchen Sie ein in die Details und erfahren Sie, warum die 1SMB5936BT3G die ideale Wahl für Ihre elektronischen Schaltungen ist.

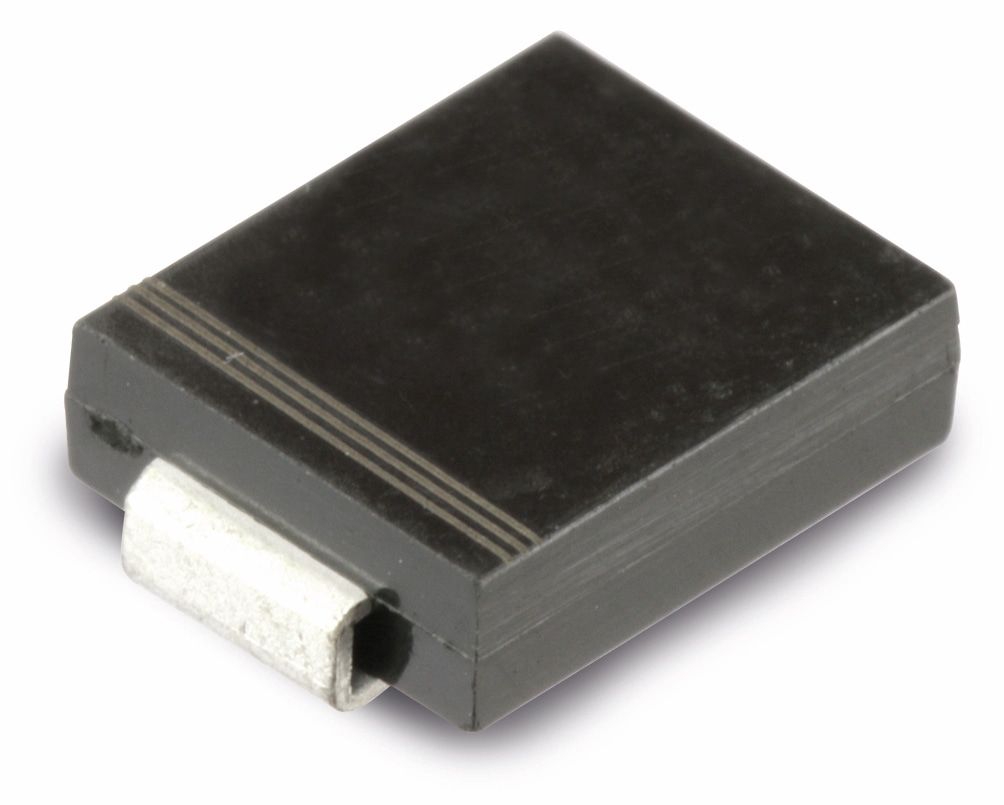

ON SEMICONDUCTOR 1SMB5936BT3G: Präzision und Zuverlässigkeit für Ihre Elektronik
Die ON SEMICONDUCTOR 1SMB5936BT3G ist eine erstklassige SMD Zenerdiode, die speziell für anspruchsvolle Anwendungen entwickelt wurde. Mit ihrer präzisen Spannungsregelung und robusten Bauweise bietet sie die perfekte Lösung für eine Vielzahl von elektronischen Projekten. Egal, ob Sie ein erfahrener Ingenieur oder ein leidenschaftlicher Hobbybastler sind, diese Diode wird Ihnen helfen, Ihre Projekte auf das nächste Level zu heben.
Technische Details, die überzeugen
Lassen Sie uns einen Blick auf die technischen Spezifikationen werfen, die die 1SMB5936BT3G so besonders machen:
- Bauform: SMD (Surface Mount Device) – ideal für die automatisierte Bestückung und kompakte Designs.
- Zener-Spannung (Vz): 33 V – bietet eine stabile Spannungsreferenz für Ihre Schaltungen.
- Leistungsaufnahme (Pd): 3 W – ermöglicht den Einsatz in anspruchsvollen Anwendungen mit höherer Leistung.
- Toleranz: ±5% – garantiert eine hohe Genauigkeit und Zuverlässigkeit der Spannungsregelung.
- Betriebstemperaturbereich: -65°C bis +150°C – gewährleistet einen zuverlässigen Betrieb unter extremen Bedingungen.
- Gehäuse: DO-214AA (SMB) – ein kompaktes und robustes Gehäuse für einfache Integration.
Warum die 1SMB5936BT3G die richtige Wahl ist
Die ON SEMICONDUCTOR 1SMB5936BT3G zeichnet sich durch eine Reihe von Vorteilen aus, die sie zur idealen Wahl für Ihre elektronischen Projekte machen:
- Präzise Spannungsregelung: Die 1SMB5936BT3G bietet eine äußerst präzise Spannungsregelung, die für stabile und zuverlässige Schaltungen unerlässlich ist.
- Hohe Leistungsfähigkeit: Mit einer Leistungsaufnahme von 3 W kann diese Zenerdiode auch in anspruchsvollen Anwendungen eingesetzt werden, die eine höhere Leistung erfordern.
- Robuste Bauweise: Das DO-214AA (SMB) Gehäuse sorgt für eine robuste Bauweise und schützt die Diode vor äußeren Einflüssen.
- Breiter Temperaturbereich: Der weite Betriebstemperaturbereich von -65°C bis +150°C ermöglicht den Einsatz in unterschiedlichsten Umgebungen.
- Einfache Integration: Die SMD-Bauform erleichtert die Integration in Ihre Schaltungen und ermöglicht eine automatisierte Bestückung.
Anwendungsbereiche der ON SEMICONDUCTOR 1SMB5936BT3G
Die ON SEMICONDUCTOR 1SMB5936BT3G ist äußerst vielseitig und kann in einer Vielzahl von Anwendungen eingesetzt werden. Hier sind einige Beispiele:
Spannungsstabilisierung
Eine der häufigsten Anwendungen für Zenerdioden ist die Spannungsstabilisierung. Die 1SMB5936BT3G bietet eine präzise und zuverlässige Spannungsreferenz, die dazu beiträgt, Schwankungen in der Eingangsspannung auszugleichen und eine konstante Ausgangsspannung zu gewährleisten. Dies ist besonders wichtig in empfindlichen elektronischen Geräten, die auf eine stabile Stromversorgung angewiesen sind.
Überspannungsschutz
Die 1SMB5936BT3G kann auch als Überspannungsschutz eingesetzt werden. In dieser Funktion schützt sie empfindliche Bauteile vor Schäden durch plötzliche Spannungsspitzen. Wenn die Spannung einen bestimmten Schwellenwert überschreitet, leitet die Zenerdiode den überschüssigen Strom ab und verhindert so, dass andere Komponenten beschädigt werden.
Referenzspannungsquelle
Dank ihrer präzisen Zener-Spannung eignet sich die 1SMB5936BT3G hervorragend als Referenzspannungsquelle. Sie kann in Schaltungen verwendet werden, die eine genaue und stabile Spannungsreferenz benötigen, wie z.B. in Messgeräten, Reglern und anderen Präzisionsanwendungen.
Schaltungsdesign
Die 1SMB5936BT3G ist ein unverzichtbares Werkzeug für jeden Elektronik-Designer. Sie kann in einer Vielzahl von Schaltungen eingesetzt werden, um die Leistung und Zuverlässigkeit zu verbessern. Von einfachen Spannungsreglern bis hin zu komplexen Schutzschaltungen bietet diese Zenerdiode die Flexibilität und Präzision, die Sie für Ihre Projekte benötigen.
Technische Daten im Detail
Um Ihnen ein noch besseres Verständnis der ON SEMICONDUCTOR 1SMB5936BT3G zu vermitteln, hier eine detaillierte Tabelle mit den wichtigsten technischen Daten:
| Parameter | Wert | Einheit |
|---|---|---|
| Zener-Spannung (Vz) | 33 | V |
| Toleranz | ±5 | % |
| Leistungsaufnahme (Pd) | 3 | W |
| Betriebstemperaturbereich | -65 bis +150 | °C |
| Vorwärtsspannung (Vf) | 1.2 | V |
| Gehäuse | DO-214AA (SMB) | – |
Die Vorteile der SMD-Bauform
Die ON SEMICONDUCTOR 1SMB5936BT3G ist eine SMD-Diode, was bedeutet, dass sie für die Oberflächenmontage (Surface Mount Technology) entwickelt wurde. Diese Bauform bietet eine Reihe von Vorteilen gegenüber herkömmlichen bedrahteten Bauelementen:
- Kompaktere Bauweise: SMD-Bauelemente sind deutlich kleiner als bedrahtete Bauelemente, was zu kompakteren Schaltungen und einer höheren Packungsdichte führt.
- Automatisierte Bestückung: SMD-Bauelemente können automatisch bestückt werden, was die Produktionskosten senkt und die Effizienz steigert.
- Bessere elektrische Eigenschaften: SMD-Bauelemente haben in der Regel bessere elektrische Eigenschaften als bedrahtete Bauelemente, insbesondere bei hohen Frequenzen.
- Geringere Induktivität: Die geringere Größe und die kurzen Anschlusswege von SMD-Bauelementen führen zu einer geringeren Induktivität, was sich positiv auf die Leistung der Schaltung auswirkt.
Qualität und Zuverlässigkeit von ON SEMICONDUCTOR
ON SEMICONDUCTOR ist ein weltweit führender Hersteller von Halbleiterlösungen und bekannt für seine hochwertigen und zuverlässigen Produkte. Die 1SMB5936BT3G ist ein Paradebeispiel für das Engagement von ON SEMICONDUCTOR für Qualität und Innovation. Jede Diode wird sorgfältig getestet und geprüft, um sicherzustellen, dass sie den höchsten Standards entspricht. Wenn Sie sich für die 1SMB5936BT3G entscheiden, können Sie sich auf eine lange Lebensdauer und eine zuverlässige Leistung verlassen.
Integration in Ihre Projekte
Die Integration der ON SEMICONDUCTOR 1SMB5936BT3G in Ihre Projekte ist denkbar einfach. Dank der SMD-Bauform kann sie problemlos auf Leiterplatten gelötet werden. Achten Sie darauf, die empfohlenen Lötprofile zu beachten, um eine optimale Verbindung und Leistung zu gewährleisten.
Tipps für die Verwendung der 1SMB5936BT3G
- Lötprofile beachten: Verwenden Sie die empfohlenen Lötprofile, um eine optimale Verbindung und Leistung zu gewährleisten.
- Korrekte Ausrichtung: Achten Sie auf die korrekte Ausrichtung der Diode auf der Leiterplatte.
- Schutzmaßnahmen: Verwenden Sie geeignete Schutzmaßnahmen, um die Diode vor statischer Entladung und anderen Beschädigungen zu schützen.
- Überprüfung: Überprüfen Sie die Lötstellen und die Funktionalität der Diode nach der Montage.
FAQ – Häufig gestellte Fragen zur ON SEMICONDUCTOR 1SMB5936BT3G
Was ist eine Zenerdiode und wie funktioniert sie?
Eine Zenerdiode ist eine spezielle Art von Diode, die so konstruiert ist, dass sie in Sperrrichtung bei einer bestimmten Spannung, der Zener-Spannung, durchbricht. Dieser Durchbruch ist nicht zerstörerisch, solange der Strom innerhalb der zulässigen Grenzen bleibt. Zenerdioden werden häufig verwendet, um eine stabile Spannungsreferenz zu erzeugen oder um empfindliche Schaltungen vor Überspannungen zu schützen.
Wofür wird die 1SMB5936BT3G typischerweise verwendet?
Die 1SMB5936BT3G wird typischerweise in Spannungsstabilisierungsschaltungen, als Überspannungsschutz und als Referenzspannungsquelle eingesetzt. Ihre präzise Zener-Spannung und ihre robuste Bauweise machen sie zur idealen Wahl für eine Vielzahl von Anwendungen.
Welche Vorteile bietet die SMD-Bauform?
Die SMD-Bauform bietet mehrere Vorteile, darunter eine kompaktere Bauweise, die Möglichkeit zur automatisierten Bestückung, bessere elektrische Eigenschaften und eine geringere Induktivität. Dies führt zu effizienteren und zuverlässigeren Schaltungen.
Wie wähle ich die richtige Zenerdiode für meine Anwendung aus?
Bei der Auswahl einer Zenerdiode sollten Sie mehrere Faktoren berücksichtigen, darunter die Zener-Spannung, die Leistungsaufnahme, die Toleranz und den Betriebstemperaturbereich. Stellen Sie sicher, dass die gewählte Diode die Anforderungen Ihrer Anwendung erfüllt und innerhalb ihrer Spezifikationen betrieben wird.
Was ist bei der Montage der 1SMB5936BT3G zu beachten?
Bei der Montage der 1SMB5936BT3G sollten Sie die empfohlenen Lötprofile beachten, die Diode korrekt ausrichten und geeignete Schutzmaßnahmen gegen statische Entladung treffen. Überprüfen Sie nach der Montage die Lötstellen und die Funktionalität der Diode, um sicherzustellen, dass sie ordnungsgemäß funktioniert.
Wo finde ich das Datenblatt für die 1SMB5936BT3G?
Das Datenblatt für die ON SEMICONDUCTOR 1SMB5936BT3G finden Sie auf der Website von ON SEMICONDUCTOR oder bei Ihrem bevorzugten Elektronik-Distributor. Das Datenblatt enthält detaillierte Informationen über die elektrischen Eigenschaften, die mechanischen Abmessungen und die empfohlenen Betriebsbedingungen der Diode.
Kann ich die 1SMB5936BT3G auch in Hobbyprojekten verwenden?
Ja, die 1SMB5936BT3G eignet sich hervorragend für Hobbyprojekte. Ihre einfache Integration und ihre vielseitigen Einsatzmöglichkeiten machen sie zu einem nützlichen Werkzeug für jeden Elektronik-Bastler.
Wie schütze ich die Zenerdiode vor Überlastung?
Um eine Zenerdiode vor Überlastung zu schützen, sollten Sie sicherstellen, dass der Strom durch die Diode innerhalb der zulässigen Grenzen bleibt. Dies kann durch die Verwendung eines Vorwiderstands oder einer anderen Strombegrenzungsschaltung erreicht werden. Achten Sie auch darauf, die Diode vor extremen Temperaturen und anderen schädlichen Umwelteinflüssen zu schützen.
