Operationsverstärker CA3140EZ: Präzision und Vielseitigkeit für Ihre Elektronikprojekte
Der CA3140EZ von REMESAS ist ein herausragender monolithischer Operationsverstärker, der die Vorteile eines bipolaren Darlingtontransistors am Eingang mit einem MOSFET-Ausgang kombiniert. Diese einzigartige Architektur ermöglicht Ihnen ein breites Spektrum an anspruchsvollen Schaltungsdesigns, von präzisen Verstärkerschaltungen bis hin zu komplexen Filtersystemen. Ideal für Hobbyisten, Ingenieure und Entwickler, die höchste Ansprüche an Stabilität, Signalintegrität und Vielseitigkeit stellen.
Entdecken Sie die überlegenen Leistungsmerkmale des CA3140EZ
NER.de präsentiert Ihnen den CA3140EZ, ein Bauteil, das Ihre Elektronikprojekte auf ein neues Niveau hebt. Seine fortschrittliche Konstruktion bietet Ihnen eine beeindruckende Bandbreite an Vorteilen, die sich direkt in der Performance Ihrer Schaltungen widerspiegeln. Sie profitieren von einer exzellenten DC-Genauigkeit, kombiniert mit einer hohen Geschwindigkeit, was ihn zu einer idealen Wahl für eine Vielzahl von Anwendungen macht.
Schlüsselvorteile, die den Unterschied machen
- Hervorragende Eingangsmerkmale: Der bipolare Darlingtontransistor-Eingang bietet einen sehr hohen Eingangsimpedanz und einen niedrigen Eingangs-Bias-Strom. Das bedeutet, dass Ihre Schaltungen weniger durch die Last des Verstärkers beeinflusst werden und präzisere Messungen oder Signalverarbeitungen ermöglichen.
- Robustes Ausgangsstadium: Die MOSFET-Ausgangsstufe sorgt für eine effiziente Stromlieferfähigkeit und eine gute Bandbreite, was eine flexible Anbindung an nachfolgende Schaltungsteile ermöglicht.
- Breiter Spannungsbereich: Der CA3140EZ ist für einen weiten Versorgungsspannungsbereich ausgelegt, was Ihnen eine hohe Flexibilität bei der Gestaltung Ihrer Schaltungen gibt und ihn für verschiedenste Stromversorgungsoptionen geeignet macht.
- Geringe Verzerrungen: Er liefert ein sehr sauberes Signal mit niedrigen Verzerrungen, was für Audioanwendungen, Messgeräte und präzise Signalaufbereitung unerlässlich ist.
- Hohe Stabilität: Dank seiner Konstruktion bietet der Operationsverstärker eine ausgezeichnete thermische und elektrische Stabilität, die über einen weiten Temperaturbereich erhalten bleibt.
Technische Spezifikationen: Eine detaillierte Betrachtung
Der CA3140EZ repräsentiert eine Generation von Operationsverstärkern, die speziell für Leistung und Zuverlässigkeit entwickelt wurden. Seine interne Struktur wurde optimiert, um Ihnen die bestmögliche Performance für Ihre Projekte zu bieten. Die Kombination aus bipolaren und MOSFET-Technologien ist kein Zufall, sondern das Ergebnis gezielter Ingenieurskunst, um die Stärken beider Ansätze zu vereinen.
| Merkmal | Beschreibung |
|---|---|
| Eingangstyp | Bipolarer Darlingtontransistor |
| Ausgangstyp | MOSFET |
| Typische Eingangsimpedanz | Sehr Hoch (> 1.5 GΩ) |
| Typischer Eingangs-Bias-Strom | Extrem Niedrig (typisch wenige pA) |
| Bandbreite (Gain=1) | Typisch 4.5 MHz |
| Slew Rate | Typisch 10 V/µs |
| Versorgungsspannungsbereich | Breit, typisch ±15 V bis +30 V |
| DC-Spannungsverstärkung | Sehr Hoch (typisch 100.000) |
| Betriebstemperaturbereich | Industriestandard, für zuverlässigen Betrieb |

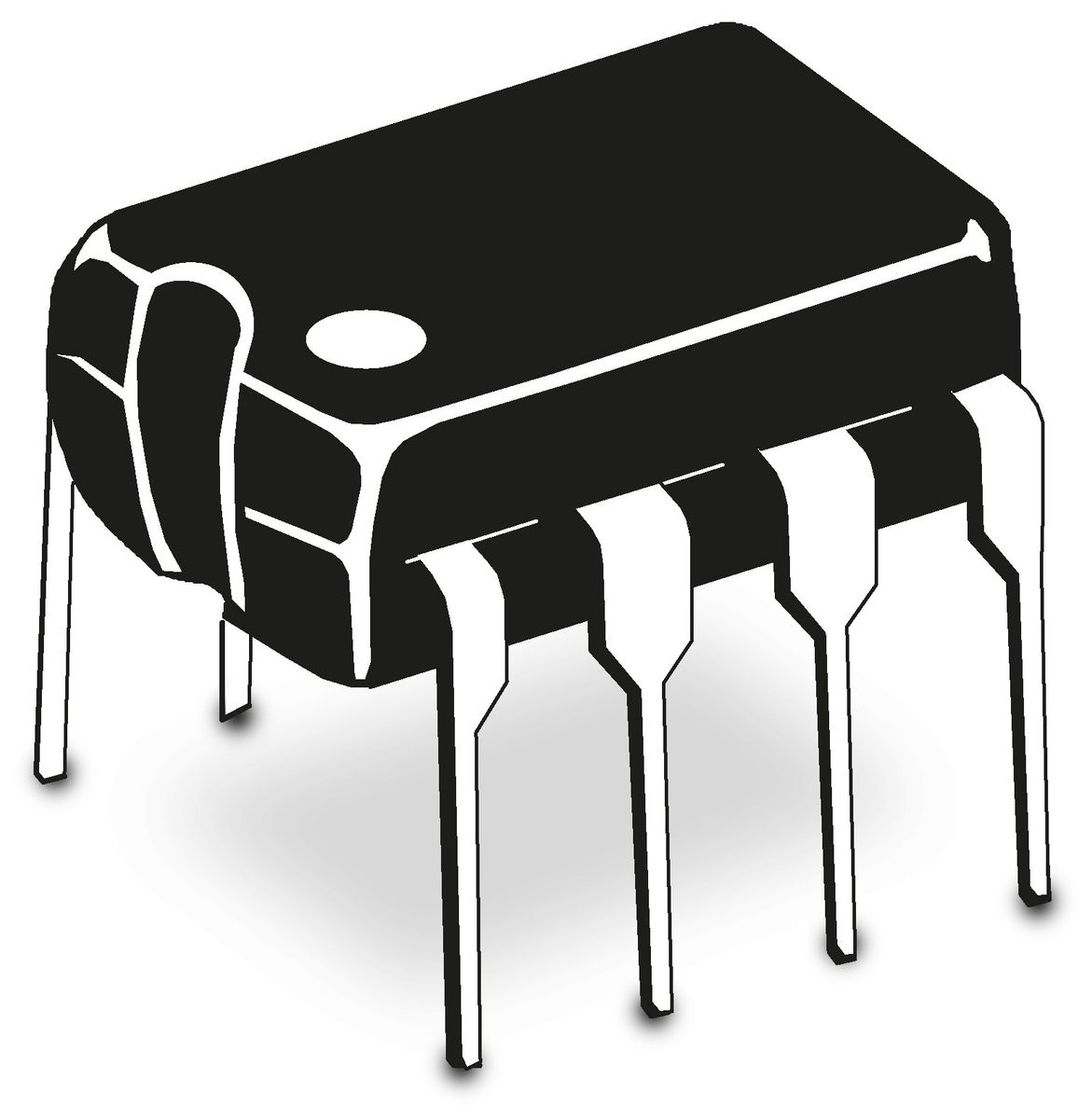

| Gehäuseform | DIL-8 (Dual In-line Package) – Standard und einfach zu handhaben auf Breadboards und Leiterplatten. |
Einsatzmöglichkeiten: Wo der CA3140EZ brilliert
Die Vielseitigkeit des CA3140EZ eröffnet Ihnen ein weites Feld an Anwendungsmöglichkeiten. Ob Sie sich in der Audioverarbeitung, bei der Signalverstärkung für Sensoren, in präzisen Messschaltungen oder in komplexen Filterdesigns bewegen – dieser Operationsverstärker liefert konsistent hervorragende Ergebnisse. Seine niedrigen Verzerrungen und die hohe Bandbreite machen ihn zu einer exzellenten Wahl für Audioverstärker, Vorverstärker und Signalaufbereitungsstufen. Ebenso ist er prädestiniert für den Einsatz in Messinstrumenten, wo die hohe Eingangsimpedanz und der geringe Bias-Strom unerlässlich sind, um die Messgenauigkeit nicht zu beeinträchtigen. Auch in aktiven Filtern und Oszillatoren zeigt der CA3140EZ seine Stärken durch seine Stabilität und präzise Signalübergabe.
Warum der CA3140EZ von REMESAS eine kluge Wahl für Sie ist
Sie suchen nach einem Operationsverstärker, der Zuverlässigkeit, Präzision und Flexibilität vereint? Der CA3140EZ von REMESAS ist die Antwort. Bei NER.de erhalten Sie nicht nur ein hochwertiges Bauteil, sondern auch die Gewissheit, ein Produkt zu erwerben, das den Anforderungen moderner Elektronik gerecht wird. Die sorgfältige Auswahl der Materialien und die präzise Fertigung von REMESAS garantieren Ihnen eine herausragende Performance, auf die Sie sich verlassen können. Erleben Sie selbst, wie dieser Operationsverstärker die Qualität Ihrer Schaltungen verbessert und Ihnen hilft, Ihre Projekte erfolgreich umzusetzen.
Technische Details und Implementierung
Die Implementierung des CA3140EZ gestaltet sich dank seiner Standard-Gehäuseform und seiner gut dokumentierten elektrischen Eigenschaften unkompliziert. Sie können ihn problemlos in bestehende Designs integrieren oder als Herzstück für neue Schaltungen verwenden. Die sorgfältige Beachtung der Beschaltungsrichtlinien und der empfohlenen Entkopplungskondensatoren unterstützt die optimale Performance und Stabilität. Denken Sie daran, dass die hohe Eingangsimpedanz auch bedeutet, dass Sie auf Sauberkeit bei der Handhabung achten sollten, um unerwünschte Leckströme zu vermeiden.
Stabilität und Rauschverhalten
Ein kritischer Aspekt bei der Auswahl von Operationsverstärkern ist das Rauschverhalten. Der CA3140EZ zeichnet sich durch ein vergleichsweise niedriges Rauschverhalten aus, was ihn auch für empfindliche Signalpfade qualifiziert. Die hohe Gleichspannungverstärkung trägt zur Reduzierung von Offset-Fehlern bei und vereinfacht die Schaltungsentwicklung. Seine interne Kompensation sorgt für Stabilität über einen weiten Frequenzbereich, wodurch unerwünschte Schwingungen effektiv vermieden werden.
Besonderheiten der MOSFET-Ausgangsstufe
Die MOSFET-Ausgangsstufe des CA3140EZ bietet mehrere Vorteile gegenüber herkömmlichen bipolaren Ausgängen. Sie ist in der Regel weniger anfällig für Übernahmeverzerrungen und kann höhere Ströme liefern, was die Anbindung an niederohmige Lasten erleichtert. Darüber hinaus ist die Stromaufnahme der Ausgangsstufe tendenziell geringer, was zu einer verbesserten Energieeffizienz beitragen kann.
Vergleich mit anderen Operationsverstärkern
Im Vergleich zu klassischen Operationsverstärkern wie dem 741 bietet der CA3140EZ signifikante Vorteile in Bezug auf Bandbreite, Slew Rate und Eingangsimpedanz. Während der 741 eine solide Wahl für einfache Anwendungen ist, erfordert anspruchsvollere Signalverarbeitung oder höhere Präzision oft modernere Bauteile wie den CA3140EZ. Seine Kombination aus bipolarem Eingang und MOSFET-Ausgang positioniert ihn als eine leistungsstarke und flexible Option, die sich von vielen anderen Operationsverstärkern unterscheidet.
Anwendungsbeispiele im Detail
Audio-Vorverstärker: Die geringen Verzerrungen und die hohe Bandbreite des CA3140EZ sind ideal für den Einsatz in Audio-Vorverstärkern, wo eine möglichst unverfälschte Wiedergabe des Signals im Vordergrund steht. Seine Fähigkeit, auch schwache Signale mit hoher Präzision zu verstärken, macht ihn zu einer exzellenten Wahl.
Präzisions-Messschaltungen: In Bereichen wie der Messtechnik, wo kleine Signaländerungen exakt erfasst werden müssen, spielt die extrem hohe Eingangsimpedanz des CA3140EZ ihre Stärken aus. Sie minimiert die Belastung der Signalquelle und gewährleistet somit aussagekräftige Messergebnisse.
Aktive Filter: Für die Gestaltung von aktiven Filtern, sei es für Audioanwendungen oder zur Signalbereinigung, bietet der CA3140EZ die notwendige Bandbreite und Stabilität, um eine präzise Frequenzcharakteristik zu realisieren.
DC-Kopplungsschaltungen: Die hohe Gleichspannungsverstärkung und die geringen Offset-Ströme ermöglichen den Einsatz in DC-gekoppelten Verstärkerschaltungen, wo eine genaue Wiedergabe von Gleichspannungskomponenten erforderlich ist.
FAQ – Häufig gestellte Fragen zu Operationsverstärker CA3140EZ , REMESAS
Was ist die Hauptanwendung des CA3140EZ?
Der CA3140EZ eignet sich hervorragend für Anwendungen, die eine hohe Eingangsimpedanz, niedrige Eingangs-Bias-Ströme, hohe Bandbreite und geringe Verzerrungen erfordern. Dazu gehören Audio-Vorverstärker, präzise Messschaltungen, aktive Filter und vielseitige Verstärkerschaltungen.
Ist der CA3140EZ für Anfänger geeignet?
Ja, mit etwas Grundkenntnissen in der Elektronik ist der CA3140EZ auch für fortgeschrittene Hobbyisten und Lernende gut geeignet. Seine Standard-Gehäuseform und seine gut dokumentierten Spezifikationen erleichtern die Integration in Projekte.
Welche Vorteile bietet die Kombination aus bipolarem Eingang und MOSFET-Ausgang?
Diese Kombination vereint die Vorteile beider Technologien: die sehr hohe Eingangsimpedanz und den niedrigen Bias-Strom des bipolaren Darlingtontransistors am Eingang mit der effizienten Stromlieferfähigkeit und Bandbreite der MOSFET-Ausgangsstufe. Dies führt zu einer besonders vielseitigen und leistungsfähigen Schaltung.
Wie verhält sich der CA3140EZ im Vergleich zu einem Standard-Operationsverstärker wie dem LM741?
Der CA3140EZ übertrifft den LM741 in vielen Schlüsselparametern wie Bandbreite, Slew Rate und Eingangsimpedanz deutlich und bietet somit eine höhere Performance für anspruchsvollere Anwendungen.
Benötigt der CA3140EZ spezielle Beschaltung für Stabilität?
Wie bei allen Operationsverstärkern empfiehlt sich die Verwendung von Entkopplungskondensatoren nahe den Versorgungsanschlüssen, um die Schwingungsneigung zu minimieren und die Signalintegrität zu gewährleisten. Die interne Kompensation des Bauteils sorgt jedoch bereits für eine gute Grundstabilität.
Wo kann ich den CA3140EZ von REMESAS kaufen?
Der CA3140EZ von REMESAS ist direkt hier bei NER.de erhältlich. Wir bieten Ihnen eine große Auswahl an Elektronikkomponenten höchster Qualität.
Welche Versorgungsspannungen sind für den CA3140EZ zulässig?
Der CA3140EZ ist für einen breiten Versorgungsspannungsbereich ausgelegt, der typischerweise von einzelnen Spannungen bis zu ±15 V oder auch höheren positiven Spannungen reichen kann. Bitte beachten Sie das Datenblatt für genaue Spezifikationen bezüglich Ihrer spezifischen Anwendung.
