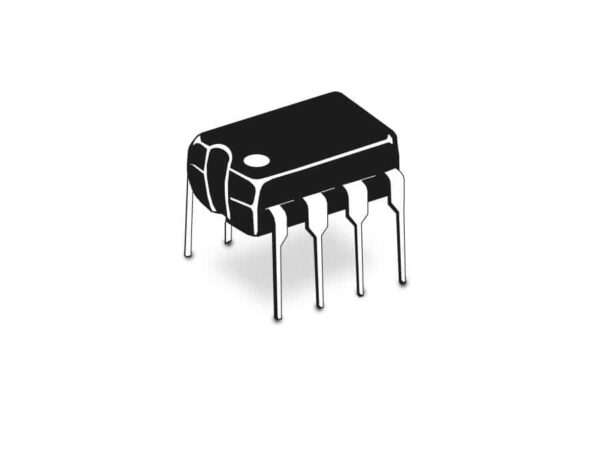

Entdecken Sie mit dem Operationsverstärker LM258N das Herzstück präziser Signalverarbeitung und eröffnen Sie sich eine Welt unbegrenzter Möglichkeiten in Ihren elektronischen Projekten. Dieser vielseitige und zuverlässige Operationsverstärker ist mehr als nur eine Komponente – er ist der Schlüssel zur Verwirklichung Ihrer innovativsten Ideen. Ob Sie ambitionierter Hobbybastler, erfahrener Ingenieur oder leidenschaftlicher Elektronik-Enthusiast sind, der LM258N wird Sie mit seiner Performance und Flexibilität begeistern.
Warum der LM258N Ihr nächstes Projekt beflügeln wird
Der LM258N ist ein Dual-Operationsverstärker, der für seine Vielseitigkeit und seinen geringen Stromverbrauch bekannt ist. Er wurde entwickelt, um in einer Vielzahl von Anwendungen präzise und zuverlässige Verstärkung zu liefern. Von Audioverstärkern über Filter bis hin zu Instrumentierungsverstärkern – der LM258N meistert jede Herausforderung mit Bravour. Seine robuste Bauweise und seine Fähigkeit, mit Single- oder Dual-Versorgungsspannungen zu arbeiten, machen ihn zu einem unverzichtbaren Baustein in jeder Elektronikwerkstatt.
Stellen Sie sich vor, Sie entwickeln einen hochpräzisen Sensor für Ihr Smart-Home-System. Der LM258N verstärkt das schwache Signal des Sensors, sodass Sie zuverlässige Daten erhalten und Ihr System optimal funktioniert. Oder vielleicht bauen Sie einen tragbaren Audioverstärker, der stundenlangen Musikgenuss ermöglicht. Der LM258N sorgt für eine klare und verzerrungsfreie Wiedergabe, ohne die Batterie zu belasten. Mit dem LM258N sind Ihrer Kreativität keine Grenzen gesetzt.
Die technischen Details, die den Unterschied machen
Der LM258N zeichnet sich durch eine Reihe von beeindruckenden technischen Merkmalen aus, die ihn von anderen Operationsverstärkern abheben:
- Geringer Stromverbrauch: Ideal für batteriebetriebene Geräte und energieeffiziente Schaltungen.
- Großer Eingangsspannungsbereich: Ermöglicht den Betrieb mit Single- oder Dual-Versorgungsspannungen.
- Hohe Open-Loop-Verstärkung: Sorgt für präzise Signalverarbeitung und hohe Genauigkeit.
- Kurzschlussschutz: Schützt den Operationsverstärker vor Beschädigungen bei versehentlichen Kurzschlüssen.
- Industrieller Temperaturbereich: Gewährleistet zuverlässigen Betrieb auch unter extremen Bedingungen.
Diese technischen Eigenschaften machen den LM258N zu einer ausgezeichneten Wahl für anspruchsvolle Anwendungen, bei denen Präzision, Zuverlässigkeit und Energieeffizienz von entscheidender Bedeutung sind. Er ist ein wahrer Allrounder, der in keiner Elektroniksammlung fehlen sollte.
Anwendungsbeispiele, die inspirieren
Der LM258N ist ein wahrer Tausendsassa, wenn es um elektronische Anwendungen geht. Hier sind einige Beispiele, die Ihnen zeigen, wie vielseitig dieser Operationsverstärker eingesetzt werden kann:
- Audioverstärker: Verstärken Sie Audiosignale für Kopfhörer, Lautsprecher oder Mikrofone. Der LM258N sorgt für eine klare und verzerrungsfreie Wiedergabe, sodass Sie jedes Detail Ihrer Lieblingsmusik genießen können.
- Filter: Erstellen Sie aktive Filter zur Rauschunterdrückung, Signalglättung oder Frequenzselektion. Der LM258N ermöglicht präzise Filterdesigns, die Ihre Signale optimal aufbereiten.
- Instrumentierungsverstärker: Verstärken Sie schwache Signale von Sensoren oder Messwandlern. Der LM258N sorgt für eine hohe Genauigkeit und Zuverlässigkeit, sodass Sie präzise Messergebnisse erhalten.
- Komparatoren: Vergleichen Sie zwei Spannungen und erzeugen Sie ein digitales Ausgangssignal. Der LM258N ermöglicht schnelle und präzise Vergleiche, die in vielen Steuerungssystemen unerlässlich sind.
- Spannungsfolger: Isolieren Sie Schaltungen voneinander und verhindern Sie Signalverluste. Der LM258N bietet eine hohe Eingangsimpedanz und eine niedrige Ausgangsimpedanz, sodass Sie Ihre Signale optimal schützen.
Diese Beispiele sind nur ein kleiner Ausschnitt der unzähligen Möglichkeiten, die der LM258N bietet. Lassen Sie Ihrer Fantasie freien Lauf und entdecken Sie neue Anwendungen, die Ihre Projekte auf ein neues Level heben.
Technische Daten im Detail
Um Ihnen einen umfassenden Überblick über die Leistungsfähigkeit des LM258N zu geben, haben wir hier die wichtigsten technischen Daten übersichtlich zusammengefasst:
| Parameter | Wert | Einheit |
|---|---|---|
| Versorgungsspannung (VCC) | 3 bis 30 (Single Supply) / ±1.5 bis ±15 (Dual Supply) | V |
| Eingangsspannungsbereich | -0.3 bis VCC – 1.5 | V |
| Ausgangsstrom (pro Kanal) | 40 | mA |
| Verstärkungsbandbreite (GBW) | 1 | MHz |
| Eingangsruhestrom (IB) | 45 | nA |
| Eingangs-Offsetspannung (VIO) | 3 | mV |
| Betriebstemperaturbereich | -25 bis +85 | °C |
Diese Tabelle gibt Ihnen einen detaillierten Einblick in die Leistungsfähigkeit des LM258N. Beachten Sie, dass die tatsächlichen Werte je nach Betriebsbedingungen variieren können. Für eine vollständige Spezifikation empfehlen wir Ihnen, das Datenblatt des Herstellers zu konsultieren.
Der LM258N in der Praxis: Tipps und Tricks für den erfolgreichen Einsatz
Damit Sie das volle Potenzial des LM258N ausschöpfen können, haben wir hier einige praktische Tipps und Tricks für Sie zusammengestellt:
- Entkopplungskondensatoren: Verwenden Sie Entkopplungskondensatoren (z.B. 100 nF) in der Nähe der Versorgungsspannungsanschlüsse, um Rauschen zu reduzieren und die Stabilität zu verbessern.
- Beschaltung: Achten Sie auf eine korrekte Beschaltung des Operationsverstärkers. Überprüfen Sie die Pinbelegung und die korrekte Anordnung der externen Bauelemente.
- Feedback-Netzwerk: Wählen Sie das passende Feedback-Netzwerk für Ihre Anwendung. Die Wahl der Widerstände und Kondensatoren im Feedback-Netzwerk beeinflusst die Verstärkung, die Bandbreite und die Stabilität der Schaltung.
- Stabilität: Überprüfen Sie die Stabilität Ihrer Schaltung. Eine instabile Schaltung kann zu unerwünschten Schwingungen führen. Verwenden Sie Kompensationsnetzwerke, um die Stabilität zu verbessern.
- Erdung: Achten Sie auf eine saubere Erdung, um Brummschleifen zu vermeiden. Verwenden Sie eine zentrale Erdungsstelle und vermeiden Sie lange Erdungsleitungen.
Mit diesen Tipps und Tricks können Sie den LM258N optimal in Ihre Projekte integrieren und zuverlässige und präzise Ergebnisse erzielen.
Alternativen zum LM258N: Wann lohnt sich ein anderer Operationsverstärker?
Obwohl der LM258N ein ausgezeichneter Allrounder ist, gibt es Situationen, in denen andere Operationsverstärker besser geeignet sein können. Hier sind einige Alternativen und ihre jeweiligen Vorteile:
- LM358: Eine ähnliche Alternative zum LM258N mit ähnlichen Eigenschaften. Der LM358 ist ebenfalls ein Dual-Operationsverstärker und kann in vielen Anwendungen als direkter Ersatz verwendet werden.
- TL072: Ein JFET-Eingangs-Operationsverstärker mit geringem Rauschen und hoher Eingangsimpedanz. Der TL072 ist ideal für Anwendungen, bei denen ein geringes Rauschen und eine hohe Eingangsimpedanz erforderlich sind, wie z.B. in Audioverstärkern oder Instrumentierungsverstärkern.
- OPA2134: Ein High-Performance-Audio-Operationsverstärker mit sehr geringem Rauschen und geringer Verzerrung. Der OPA2134 ist ideal für hochwertige Audioanwendungen, bei denen eine exzellente Klangqualität erforderlich ist.
- LM741: Ein klassischer Operationsverstärker, der in vielen Anwendungen eingesetzt werden kann. Der LM741 ist ein einfacher und kostengünstiger Operationsverstärker, der jedoch nicht die gleiche Leistung wie der LM258N bietet.
Die Wahl des richtigen Operationsverstärkers hängt von den spezifischen Anforderungen Ihrer Anwendung ab. Berücksichtigen Sie Faktoren wie Stromverbrauch, Rauschen, Bandbreite, Versorgungsspannung und Kosten, um die beste Wahl zu treffen.
Häufig gestellte Fragen (FAQ)
Was ist der Unterschied zwischen LM258 und LM358?
Der LM258 und der LM358 sind sehr ähnliche Dual-Operationsverstärker, die in vielen Anwendungen austauschbar sind. Der Hauptunterschied liegt im spezifizierten Betriebstemperaturbereich. Der LM258 ist für einen erweiterten Temperaturbereich von -25°C bis +85°C ausgelegt, während der LM358 typischerweise für einen Temperaturbereich von 0°C bis +70°C spezifiziert ist. In den meisten Standardanwendungen ist dieser Unterschied jedoch unerheblich.
Kann ich den LM258N mit einer 5V-Versorgung betreiben?
Ja, der LM258N kann problemlos mit einer 5V-Versorgung betrieben werden. Er ist für einen Versorgungsspannungsbereich von 3V bis 30V (Single Supply) ausgelegt. Achten Sie jedoch darauf, dass die Eingangsspannung innerhalb des zulässigen Bereichs von -0.3V bis VCC – 1.5V liegt, um eine korrekte Funktion zu gewährleisten.
Wie kann ich die Verstärkung einer Schaltung mit dem LM258N einstellen?
Die Verstärkung einer Schaltung mit dem LM258N wird durch das Feedback-Netzwerk bestimmt. In einer invertierenden Verstärkerschaltung wird die Verstärkung durch das Verhältnis der Widerstände im Feedback-Netzwerk bestimmt (Verstärkung = -Rf/Rin). In einer nicht-invertierenden Verstärkerschaltung wird die Verstärkung durch 1 + (Rf/Rin) bestimmt. Wählen Sie die Widerstandswerte entsprechend Ihrer gewünschten Verstärkung.
Was bedeutet „Dual Operationsverstärker“?
„Dual Operationsverstärker“ bedeutet, dass sich zwei unabhängige Operationsverstärker in einem einzigen IC-Gehäuse befinden. Dies ermöglicht es, zwei Verstärkerstufen oder zwei unterschiedliche Funktionen mit einem einzigen Chip zu realisieren, was Platz und Kosten spart.
Wie verhindere ich Schwingungen in meiner Schaltung mit dem LM258N?
Schwingungen in einer Schaltung mit dem LM258N können durch verschiedene Faktoren verursacht werden, wie z.B. eine zu hohe Verstärkung, kapazitive Lasten oder schlechte Erdung. Um Schwingungen zu verhindern, können Sie folgende Maßnahmen ergreifen:
- Reduzieren Sie die Verstärkung der Schaltung.
- Fügen Sie eine Kompensationskapazität hinzu, um die Stabilität zu verbessern.
- Verwenden Sie eine saubere Erdung und vermeiden Sie lange Erdungsleitungen.
- Platzieren Sie Entkopplungskondensatoren in der Nähe der Versorgungsspannungsanschlüsse.
Wo finde ich das Datenblatt für den LM258N?
Das Datenblatt für den LM258N finden Sie auf der Webseite des Herstellers (z.B. Texas Instruments, STMicroelectronics oder Onsemi). Geben Sie einfach „LM258N datasheet“ in eine Suchmaschine ein, um das Datenblatt zu finden.
Kann ich den LM258N für Audioanwendungen verwenden?
Ja, der LM258N kann für Audioanwendungen verwendet werden, insbesondere für einfache Verstärkerstufen oder Filter. Für anspruchsvollere Audioanwendungen, bei denen ein geringes Rauschen und eine geringe Verzerrung erforderlich sind, sind jedoch spezialisierte Audio-Operationsverstärker wie der OPA2134 möglicherweise besser geeignet.
Was ist der maximale Ausgangsstrom des LM258N?
Der maximale Ausgangsstrom des LM258N beträgt typischerweise 40 mA pro Kanal. Es ist wichtig, diesen Wert nicht zu überschreiten, um Beschädigungen des Operationsverstärkers zu vermeiden.
