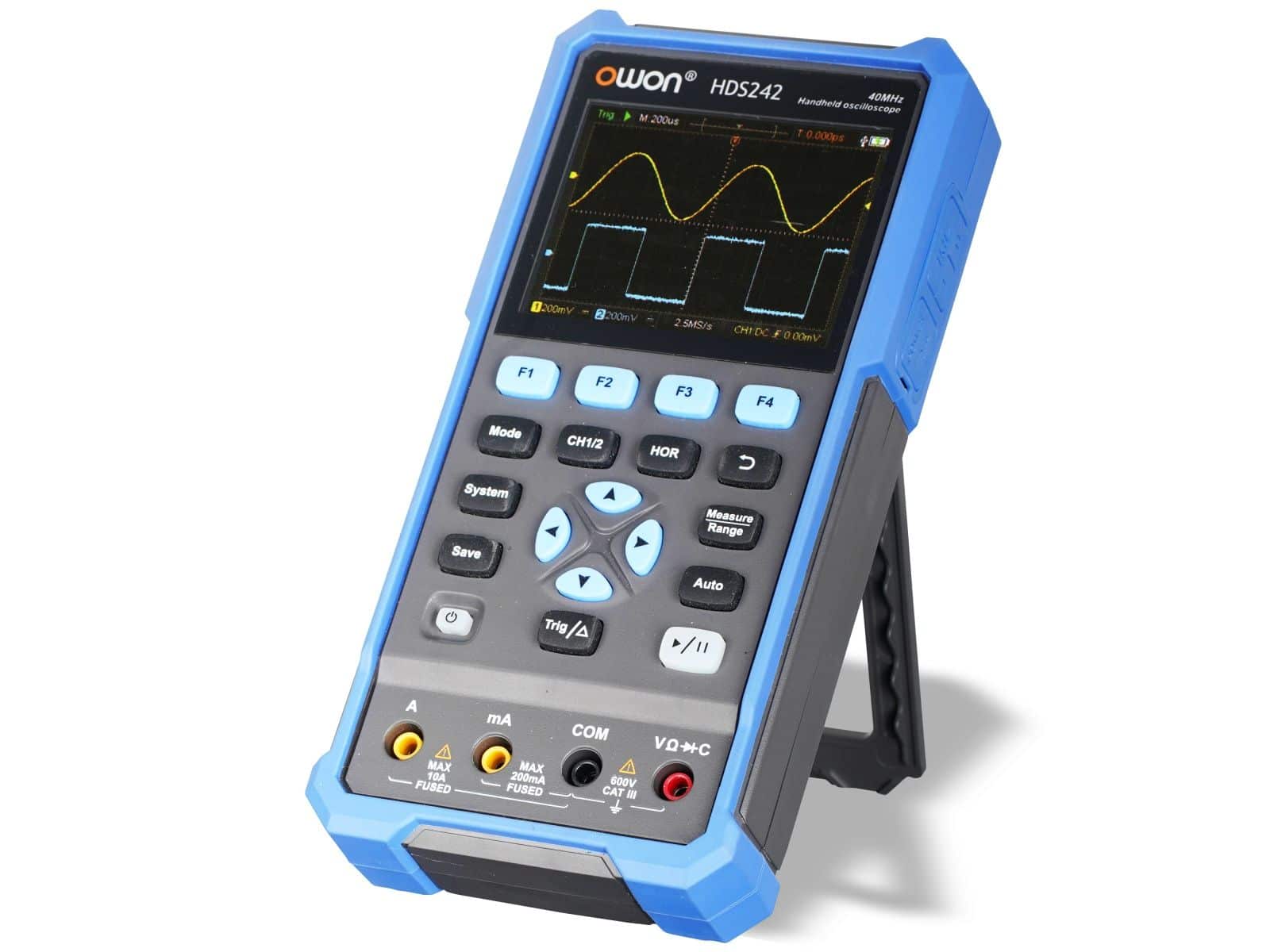

Willkommen in der Welt der präzisen Messungen und grenzenlosen Möglichkeiten! Mit dem OWON LCD-Oszilloskop mit Multimeter HDS242 halten Sie nicht nur ein Messgerät in Ihren Händen, sondern ein Tor zu tieferem Verständnis und innovativen Lösungen. Dieses 2-Kanal-Oszilloskop mit einer Bandbreite von 40 MHz ist Ihr zuverlässiger Partner, wenn es darum geht, elektronische Signale zu visualisieren, zu analysieren und zu optimieren. Ob Sie ein erfahrener Ingenieur, ein leidenschaftlicher Bastler oder ein ambitionierter Student sind – der HDS242 wird Ihre Arbeit revolutionieren und Ihnen neue Perspektiven eröffnen.
Entdecken Sie die Vielseitigkeit des OWON HDS242
Der OWON HDS242 vereint die Leistungsfähigkeit eines Oszilloskops mit der Funktionalität eines Multimeters in einem einzigen, kompakten Gerät. Stellen Sie sich vor, Sie könnten komplexe Schaltungen nicht nur durchmessen, sondern gleichzeitig die Signalformen in Echtzeit visualisieren. Dieses Oszilloskop bietet Ihnen genau das – und noch viel mehr. Es ist der perfekte Begleiter für alle, die Wert auf Präzision, Flexibilität und Benutzerfreundlichkeit legen.
Mit seiner intuitiven Benutzeroberfläche und den umfassenden Funktionen ermöglicht der HDS242 es Ihnen, Ihre Messungen effizienter und genauer durchzuführen. Egal, ob Sie Fehler in elektronischen Schaltungen suchen, die Leistung von Geräten analysieren oder neue Designs entwickeln – dieses Oszilloskop unterstützt Sie bei jedem Schritt.
Die Highlights des OWON HDS242 im Überblick:
- 2 Kanäle: Gleichzeitige Analyse mehrerer Signale für umfassende Einblicke.
- 40 MHz Bandbreite: Erfasst auch schnellere Signale präzise.
- Oszilloskop und Multimeter in einem: Spart Platz und Zeit.
- LCD-Farbdisplay: Klare und übersichtliche Darstellung der Messergebnisse.
- Kompaktes Design: Ideal für den mobilen Einsatz und beengte Arbeitsplätze.
Technische Daten, die überzeugen
Der OWON HDS242 ist nicht nur benutzerfreundlich, sondern auch mit modernster Technologie ausgestattet. Hier sind einige der technischen Spezifikationen, die dieses Oszilloskop zu einem unverzichtbaren Werkzeug machen:
Oszilloskop:
- Bandbreite: 40 MHz
- Anzahl Kanäle: 2
- Abtastrate: 250 MS/s
- Vertikale Auflösung: 8 Bit
- Vertikale Empfindlichkeit: 10 mV/div – 10 V/div
- Horizontale Empfindlichkeit: 5 ns/div – 500 s/div
- Trigger-Modi: Edge, Pulse, Video, Slope
- Speichertiefe: 8k Punkte
Multimeter:
- DC-Spannung: 400 mV / 4 V / 40 V / 400 V / 600 V
- AC-Spannung: 4 V / 40 V / 400 V / 600 V
- DC-Strom: 40 mA / 400 mA / 4 A / 10 A
- AC-Strom: 40 mA / 400 mA / 4 A / 10 A
- Widerstand: 400 Ohm / 4 kOhm / 40 kOhm / 400 kOhm / 4 MOhm / 40 MOhm
- Kapazität: 5.12 nF / 51.2 nF / 512 nF / 5.12 uF / 51.2 uF / 100 uF
- Frequenz: 5.12 kHz / 51.2 kHz / 512 kHz / 5.12 MHz
- Diodentest: Ja
- Durchgangsprüfung: Ja
Allgemein:
- Display: 2.8 Zoll LCD-Farbdisplay
- Stromversorgung: Lithium-Batterie (wiederaufladbar)
- Schnittstelle: USB
- Abmessungen: 198 mm x 96 mm x 38 mm
- Gewicht: ca. 0,3 kg
Detaillierte Ansicht der technischen Spezifikationen
Für alle, die es genau wissen möchten, hier eine detailliertere Tabelle der technischen Spezifikationen:
| Eigenschaft | Spezifikation |
|---|---|
| Bandbreite | 40 MHz |
| Anzahl Kanäle | 2 |
| Abtastrate | 250 MS/s |
| Vertikale Auflösung | 8 Bit |
| Vertikale Empfindlichkeit | 10 mV/div – 10 V/div |
| Horizontale Empfindlichkeit | 5 ns/div – 500 s/div |
| Speichertiefe | 8k Punkte |
| DC-Spannung | 400 mV / 4 V / 40 V / 400 V / 600 V |
| AC-Spannung | 4 V / 40 V / 400 V / 600 V |
| DC-Strom | 40 mA / 400 mA / 4 A / 10 A |
| AC-Strom | 40 mA / 400 mA / 4 A / 10 A |
| Widerstand | 400 Ohm / 4 kOhm / 40 kOhm / 400 kOhm / 4 MOhm / 40 MOhm |
| Kapazität | 5.12 nF / 51.2 nF / 512 nF / 5.12 uF / 51.2 uF / 100 uF |
| Frequenz | 5.12 kHz / 51.2 kHz / 512 kHz / 5.12 MHz |
| Display | 2.8 Zoll LCD-Farbdisplay |
| Stromversorgung | Lithium-Batterie (wiederaufladbar) |
| Schnittstelle | USB |
| Abmessungen | 198 mm x 96 mm x 38 mm |
| Gewicht | ca. 0,3 kg |
Anwendungsbereiche, die begeistern
Die Vielseitigkeit des OWON HDS242 kennt kaum Grenzen. Hier sind einige Beispiele, wie Sie dieses Oszilloskop in verschiedenen Bereichen einsetzen können:
- Elektronikentwicklung: Testen und Validieren von Schaltungen und Prototypen.
- Fehlersuche: Identifizieren und Beheben von Problemen in elektronischen Geräten.
- Reparatur: Durchführen präziser Messungen zur Reparatur von Elektronik.
- Ausbildung: Vermitteln von grundlegenden und fortgeschrittenen Kenntnissen in Elektronik.
- Hobby und DIY: Realisieren eigener Elektronikprojekte mit professionellen Werkzeugen.
Stellen Sie sich vor, Sie arbeiten an einem neuen Projekt und benötigen ein zuverlässiges Messgerät, das Ihnen alle wichtigen Informationen liefert. Mit dem OWON HDS242 haben Sie die Möglichkeit, Ihre Ideen in die Realität umzusetzen und Ihre Projekte auf ein neues Level zu heben.
Konkrete Anwendungsbeispiele
Um Ihnen ein noch besseres Gefühl für die Einsatzmöglichkeiten des OWON HDS242 zu geben, hier einige konkrete Beispiele:
- Analyse von Audiosignalen: Visualisieren und Messen von Frequenzen, Amplituden und Verzerrungen.
- Testen von Sensoren: Überprüfen der korrekten Funktion von Sensoren und deren Ansteuerung.
- Überprüfung von Stromversorgungen: Messen von Spannung, Strom und Ripple in Stromversorgungen.
- Analyse von digitalen Signalen: Untersuchen von Datenübertragungen und Protokollen.
- Fehlersuche in Steuerungen: Identifizieren von Problemen in Steuerungen und deren Komponenten.
Bedienung, die Spaß macht
Der OWON HDS242 zeichnet sich nicht nur durch seine technischen Fähigkeiten aus, sondern auch durch seine intuitive Bedienung. Das große LCD-Farbdisplay sorgt für eine klare und übersichtliche Darstellung der Messergebnisse. Die Bedienelemente sind ergonomisch angeordnet und leicht zugänglich. Egal, ob Sie ein erfahrener Profi oder ein Einsteiger sind – mit dem HDS242 kommen Sie schnell und einfach zum Ziel.
Die Menüführung ist logisch aufgebaut und bietet Ihnen schnellen Zugriff auf alle wichtigen Funktionen. Mit den praktischen Auto-Setup-Funktionen können Sie das Oszilloskop automatisch an das eingehende Signal anpassen. So sparen Sie Zeit und können sich auf das Wesentliche konzentrieren: Ihre Messungen.
Die wichtigsten Bedienelemente im Überblick
- Drehknopf für die vertikale Skalierung: Anpassen der vertikalen Empfindlichkeit.
- Drehknopf für die horizontale Skalierung: Anpassen der horizontalen Empfindlichkeit (Zeitbasis).
- Trigger-Einstellungen: Auswählen des Trigger-Modus und des Trigger-Levels.
- Menütasten: Zugriff auf die verschiedenen Funktionen und Einstellungen.
- Multimeter-Funktionen: Auswählen der Messfunktion und des Messbereichs.
Mobilität, die überzeugt
Dank seines kompakten Designs und der integrierten Lithium-Batterie ist der OWON HDS242 ideal für den mobilen Einsatz. Egal, ob Sie im Außendienst, in der Werkstatt oder im Labor arbeiten – dieses Oszilloskop ist immer einsatzbereit. Die lange Akkulaufzeit sorgt dafür, dass Sie auch bei längeren Messungen nicht im Stich gelassen werden.
Der HDS242 ist leicht und handlich, sodass Sie ihn problemlos in Ihrer Werkzeugtasche oder Ihrem Rucksack verstauen können. So haben Sie Ihr Messgerät immer dabei, wenn Sie es brauchen. Ob Sie vor Ort Fehler suchen oder Messungen im Feld durchführen – der OWON HDS242 ist Ihr zuverlässiger Begleiter.
Der perfekte Begleiter für unterwegs
- Kompaktes und leichtes Design: Einfacher Transport und bequeme Handhabung.
- Integrierte Lithium-Batterie: Lange Akkulaufzeit für den mobilen Einsatz.
- Robustes Gehäuse: Schützt das Oszilloskop vor Beschädigungen.
- USB-Schnittstelle: Einfacher Datenaustausch mit dem Computer.
Ergonomie, die begeistert
Der OWON HDS242 wurde mit Blick auf den Benutzer entwickelt. Das ergonomische Design sorgt dafür, dass Sie auch bei längeren Messungen komfortabel arbeiten können. Die Bedienelemente sind intuitiv angeordnet und leicht zugänglich. Das große LCD-Farbdisplay ist auch bei schlechten Lichtverhältnissen gut lesbar.
Die Gummierung des Gehäuses sorgt für einen sicheren Halt und schützt das Oszilloskop vor Beschädigungen. Die mitgelieferten Messleitungen sind hochwertig und langlebig. Der HDS242 ist ein Werkzeug, das Ihnen Freude bereiten wird – Tag für Tag.
Komfort und Benutzerfreundlichkeit im Fokus
- Ergonomisches Design: Bequeme Handhabung auch bei längeren Messungen.
- Intuitive Bedienung: Schneller Zugriff auf alle wichtigen Funktionen.
- Großes LCD-Farbdisplay: Klare und übersichtliche Darstellung der Messergebnisse.
- Hochwertige Messleitungen: Zuverlässige und präzise Messungen.
FAQ – Ihre Fragen, unsere Antworten
Welche Messbereiche hat das integrierte Multimeter?
Das integrierte Multimeter des OWON HDS242 bietet eine Vielzahl von Messbereichen für Spannung, Strom, Widerstand, Kapazität und Frequenz. Die genauen Bereiche sind oben unter dem Punkt „Technische Daten, die überzeugen“ detailliert aufgelistet.
Wie lange hält der Akku des OWON HDS242?
Die Akkulaufzeit des OWON HDS242 hängt von der Nutzung ab. Bei typischer Verwendung kann der Akku mehrere Stunden halten. Die genaue Laufzeit hängt von Faktoren wie der Displayhelligkeit und der Nutzung des Oszilloskops und des Multimeters ab. Der Akku ist wiederaufladbar.
Kann ich die Messdaten auf meinen Computer übertragen?
Ja, der OWON HDS242 verfügt über eine USB-Schnittstelle, über die Sie die Messdaten auf Ihren Computer übertragen können. Dies ermöglicht Ihnen, die Daten weiter zu analysieren, zu speichern und zu dokumentieren.
Ist der OWON HDS242 auch für Anfänger geeignet?
Absolut! Der OWON HDS242 ist so konzipiert, dass er sowohl für Anfänger als auch für erfahrene Profis geeignet ist. Die intuitive Benutzeroberfläche und die Auto-Setup-Funktionen erleichtern den Einstieg. Mit etwas Übung können auch Anfänger schnell präzise Messungen durchführen.
Welches Zubehör ist im Lieferumfang enthalten?
Im Lieferumfang des OWON HDS242 sind in der Regel folgende Artikel enthalten:
- OWON HDS242 Oszilloskop
- Messleitungen
- USB-Kabel
- Netzteil
- Bedienungsanleitung
Kann ich mit dem OWON HDS242 auch Frequenzen messen?
Ja, das integrierte Multimeter des OWON HDS242 verfügt über eine Frequenzmessfunktion. Sie können Frequenzen bis zu 5.12 MHz messen. Das Oszilloskop selbst visualisiert Frequenzen bis zu 40 MHz Bandbreite.
Was bedeutet die Bandbreite von 40 MHz?
Die Bandbreite von 40 MHz gibt an, bis zu welcher Frequenz das Oszilloskop Signale korrekt darstellen kann. Je höher die Bandbreite, desto besser kann das Oszilloskop schnell wechselnde Signale erfassen und darstellen.
Wie genau ist das OWON HDS242?
Das OWON HDS242 ist ein präzises Messgerät, das genaue Messergebnisse liefert. Die Genauigkeit hängt von der jeweiligen Messfunktion und dem Messbereich ab. Die genauen Angaben zur Genauigkeit finden Sie im technischen Datenblatt des Produkts.
Kann ich das Display des OWON HDS242 dimmen?
Ja, das Display des OWON HDS242 kann in der Helligkeit angepasst werden. Dies ermöglicht Ihnen, das Display an die jeweiligen Lichtverhältnisse anzupassen und den Stromverbrauch zu reduzieren.
Wo finde ich die neueste Firmware für das OWON HDS242?
Die neueste Firmware für den OWON HDS242 finden Sie in der Regel auf der offiziellen Website des Herstellers OWON. Dort können Sie die Firmware herunterladen und gemäß den Anweisungen installieren.
