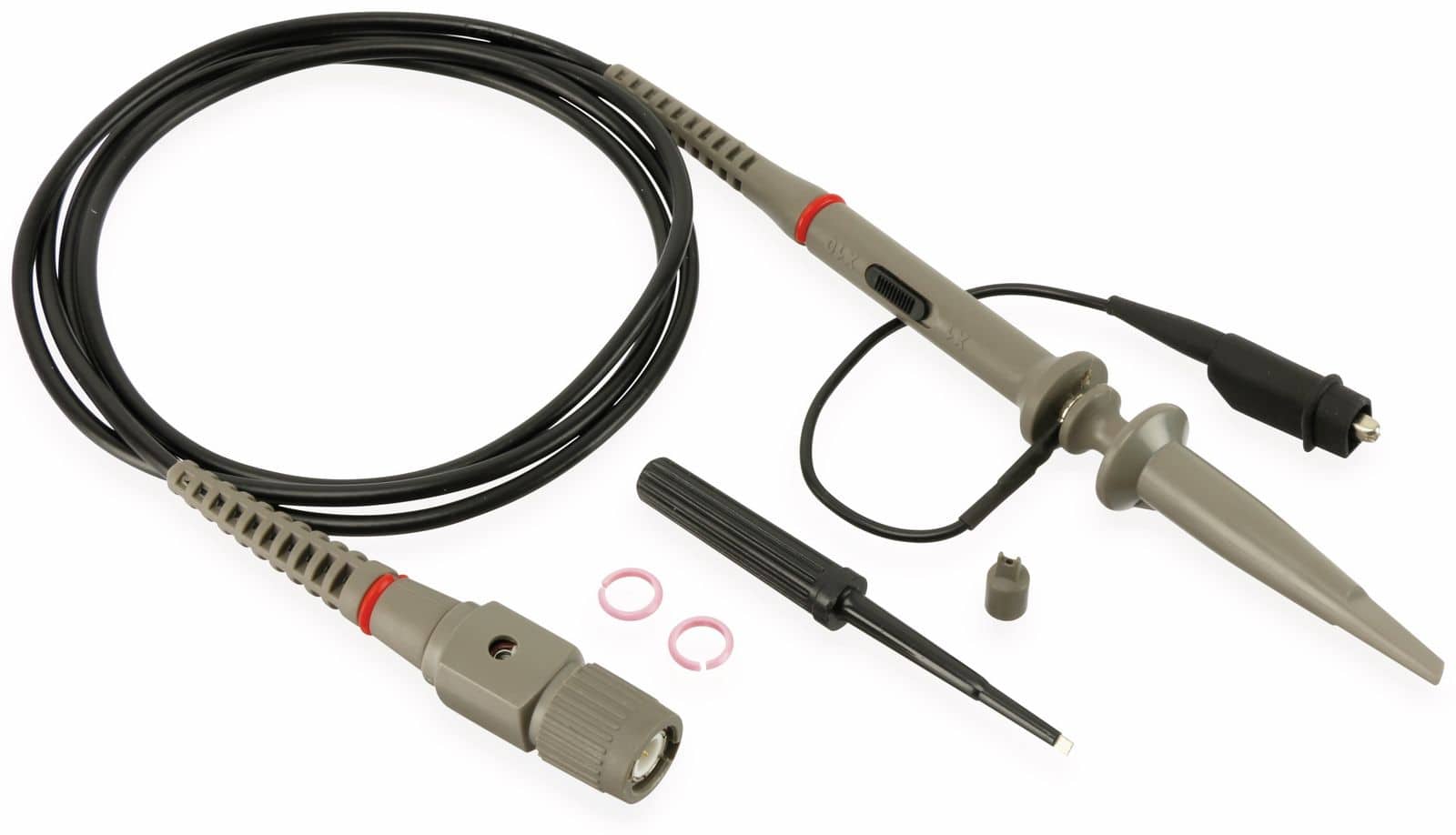

OWON Oszilloskop-Tastkopf, T5100, 10:1, 100 MHz – Präzision für Ihre Messungen
Der OWON Oszilloskop-Tastkopf T5100 ist die ideale Ergänzung für jedes professionelle Labor und jeden ambitionierten Elektronikenthusiasten, der Wert auf höchste Messgenauigkeit legt. Mit seinem Dämpfungsverhältnis von 10:1 und einer Bandbreite von 100 MHz ermöglicht dieser Tastkopf detaillierte Einblicke in Ihre Schaltungen, selbst bei anspruchsvollen Signalen. Er ist konzipiert für Anwender, die zuverlässige und reproduzierbare Messergebnisse benötigen, sei es in der Entwicklung, Wartung oder Fehlersuche.
Maximale Leistung und Zuverlässigkeit für Ihre Elektronikprojekte
Wenn es um die Analyse komplexer elektronischer Schaltungen geht, sind Präzision und Signalintegrität von entscheidender Bedeutung. Der OWON Oszilloskop-Tastkopf T5100 wurde entwickelt, um diese Anforderungen zu erfüllen. Er kombiniert fortschrittliche Technologie mit robuster Konstruktion, um sicherzustellen, dass Sie jedes Detail des Signals erfassen können, ohne dessen Eigenschaften unerwünscht zu verändern. Dies ist besonders wichtig bei der Untersuchung von Hochfrequenzschaltungen, digitalen Bussystemen oder empfindlichen Analogsignalen, wo selbst kleinste Interferenzen zu Fehlinterpretationen führen können.
Herausragende Eigenschaften des OWON T5100
Der OWON Oszilloskop-Tastkopf T5100 zeichnet sich durch eine Reihe von Merkmalen aus, die ihn zu einem unverzichtbaren Werkzeug für jeden machen, der mit Oszilloskopen arbeitet. Seine Konstruktion ist auf Langlebigkeit und einfache Handhabung ausgelegt, während seine technischen Spezifikationen eine breite Palette von Messaufgaben abdecken.
- Hohe Bandbreite: Mit 100 MHz deckt der Tastkopf einen significanten Frequenzbereich ab und ermöglicht die genaue Darstellung von schnellen Signalen.
- Dämpfungsverhältnis 10:1: Dieses Verhältnis bietet eine hervorragende Balance zwischen Signalverstärkung und Schutz Ihres Oszilloskops vor hohen Spannungen. Es reduziert die Last auf die zu messende Schaltung und verbessert die Signalqualität.
- Geringe Eingangsimpedanz: Die spezifizierte Eingangsimpedanz minimiert die Belastung des zu messenden Prüflings, was zu genaueren Messergebnissen führt, insbesondere bei empfindlichen Schaltungen.
- Robuste Bauweise: Der Tastkopf ist aus hochwertigen Materialien gefertigt, die eine lange Lebensdauer und Zuverlässigkeit auch unter anspruchsvollen Bedingungen gewährleisten.
- Ergonomisches Design: Die Griffflächen und die Kabelführung sind so gestaltet, dass ein komfortables und sicheres Arbeiten über längere Zeiträume möglich ist.
- Inklusive Zubehör: Standardmäßig werden oft notwendige Zubehörteile wie Erdungskabel, Spitzenabdeckungen und Ersatzspitzen mitgeliefert, um sofort mit der Arbeit beginnen zu können.
Technische Details und Spezifikationen im Überblick
Um Ihnen einen klaren Überblick über die Leistungsfähigkeit des OWON Oszilloskop-Tastkopfs T5100 zu geben, finden Sie hier eine Zusammenfassung der wichtigsten technischen Daten. Diese Werte sind entscheidend für die Auswahl des richtigen Tastkopfs für Ihre spezifischen Anwendungen.
| Kategorie | Merkmal |
|---|---|
| Dämpfung | 10:1 |
| Bandbreite | 100 MHz |
| Eingangsimpedanz | 10 MΩ (bei Anschluss an Oszilloskop mit 1 MΩ Eingang) |
| Eingangskapazität | Typischerweise im Bereich von 10-15 pF (abhängig von der Einstellung und dem Oszilloskop) |
| Maximale Eingangsspannung | 600 V (DC + Peak AC) bei 10:1 Dämpfung |
| Kompensationsbereich | Von ca. 10 pF bis 30 pF |
| Kabellänge | Ca. 1,2 m bis 1,5 m |
| Anschluss | Standard BNC-Stecker |
Anwendungsgebiete und Einsatzmöglichkeiten
Der OWON Oszilloskop-Tastkopf T5100 ist ein vielseitiges Werkzeug, das in einer Vielzahl von elektronischen Anwendungsbereichen eingesetzt werden kann. Seine Eigenschaften machen ihn ideal für Messungen in Bereichen, in denen Präzision und Signalintegrität oberste Priorität haben. Sie als Anwender profitieren von der Flexibilität und Zuverlässigkeit, die dieser Tastkopf bietet.
- Entwicklung und Prototyping: Bei der Entwicklung neuer Schaltungen und der Fehlerbehebung in Prototypen hilft der T5100, Signale genau zu analysieren und unerwartetes Verhalten zu identifizieren.
- Hochfrequenztechnik: In Bereichen wie Funktechnik, Telekommunikation oder HF-Design ermöglicht die Bandbreite von 100 MHz die genaue Erfassung von Hochfrequenzsignalen.
- Digitale Systeme: Die Analyse von digitalen Bussignalen, Taktsignalen oder Datenströmen ist mit diesem Tastkopf präzise möglich.
- Automobil-Elektronik: Bei der Diagnose und Wartung von Fahrzeugen, die zunehmend komplexere elektronische Systeme integrieren, leistet der T5100 wertvolle Dienste.
- Industrielle Automatisierung: Die Überwachung und Fehlerbehebung von Steuerungssystemen und Sensoren in industriellen Umgebungen profitiert von der Zuverlässigkeit des Tastkopfs.
- Ausbildung und Forschung: In Bildungseinrichtungen und Forschungslaboren ist der T5100 ein Standardwerkzeug für das Verständnis und die Untersuchung elektronischer Phänomene.
Vorteile des 10:1 Dämpfungsverhältnisses
Das 10:1 Dämpfungsverhältnis des OWON T5100 ist eine zentrale Eigenschaft, die erhebliche Vorteile für Ihre Messungen mit sich bringt. Es spielt eine entscheidende Rolle bei der Signalintegrität und dem Schutz Ihres Messgeräts.
- Reduzierte Belastung der Schaltung: Durch die 10-fache Dämpfung wird die zu messende Schaltung weniger belastet. Dies ist besonders wichtig bei niederohmigen Schaltungen oder empfindlichen Sensorausgängen, wo eine zu hohe kapazitive oder resistive Last zu Verfälschungen des Signals führen kann.
- Erhöhte Messbereichsflexibilität: Mit einem 10:1 Tastkopf können Sie Signale messen, die bis zu zehnmal höher sind als die maximale Eingangsempfindlichkeit Ihres Oszilloskops. Dies erweitert den nutzbaren Messbereich Ihres Geräts erheblich.
- Verbesserte Signal-Rausch-Verhältnis (SNR): Das Dämpfungsverhältnis hilft, das Signal-Rausch-Verhältnis zu verbessern, indem es die Auswirkungen von Rauschen, das durch die Tastkopfintegrität oder die Umgebung verursacht wird, relativ zum Nutzsignal reduziert.
- Schutz des Oszilloskops: Das Dämpfungsverhältnis bietet einen zusätzlichen Schutz für die empfindlichen Eingangsstufen Ihres Oszilloskops vor versehentlich angelegten zu hohen Spannungen, was die Lebensdauer Ihres wertvollen Equipments verlängert.
Präzision durch angepasste Kompensation
Ein kritischer Aspekt bei der Arbeit mit Oszilloskop-Tastköpfen ist die korrekte Kompensation. Diese stellt sicher, dass der Tastkopf die Frequenzgangcharakteristik Ihres Oszilloskops perfekt ergänzt. Der OWON T5100 verfügt über einen einstellbaren Kompensationsbereich, der es Ihnen ermöglicht, diesen Abgleich präzise vorzunehmen.
Eine korrekt kompensierte Tastkopfeinstellung ist essenziell, um quadratische Signale ohne Überschwingen oder Abschwächung der Flanken darzustellen. Dies gewährleistet, dass Sie die tatsächliche Form Ihres Signals sehen und nicht eine durch den Tastkopf verfälschte Darstellung. Die Einstellung erfolgt in der Regel durch den Anschluss des Tastkopfs an die Kalibrierungsbuchse des Oszilloskops und die Justierung eines kleinen Stellrings am Tastkopf, bis ein stabiles und korrekt geformtes Rechtecksignal angezeigt wird.
Der T5100 im Vergleich zu anderen Tastkopftypen
Es gibt verschiedene Arten von Oszilloskop-Tastköpfen, wie z.B. aktive Tastköpfe oder Tastköpfe mit anderen Dämpfungsverhältnissen. Der OWON T5100 in seiner 10:1 Konfiguration bietet einen hervorragenden Kompromiss für die meisten gängigen Messaufgaben. Während aktive Tastköpfe bei extrem hohen Frequenzen oder sehr geringen Signalen Vorteile bieten können, sind sie oft teurer und erfordern eine eigene Stromversorgung. Standard-Passive-Tastköpfe mit 1:1 Dämpfung belasten die Schaltung stärker und sind für höhere Spannungen weniger geeignet.
Der 10:1 Tastkopf wie der T5100 ist daher die universellste Wahl. Er bietet eine gute Balance zwischen Bandbreite, Dämpfung und Schaltungsbelastung, was ihn zum bevorzugten Werkzeug für eine breite Palette von Anwendungen macht, von der Mikrocontroller-Entwicklung bis hin zur Analyse von Leistungselektronik.
Pflege und Wartung für langanhaltende Leistung
Um sicherzustellen, dass Ihr OWON Oszilloskop-Tastkopf T5100 Ihnen über lange Zeit hinweg präzise Messergebnisse liefert, ist eine gewisse Pflege und regelmäßige Überprüfung ratsam. Die folgenden Punkte helfen Ihnen dabei, die Lebensdauer und Leistungsfähigkeit Ihres Tastkopfs zu maximieren.
- Reinigung: Halten Sie die Anschlüsse und die Gehäuseoberfläche des Tastkopfs sauber. Verwenden Sie ein weiches, trockenes Tuch oder, falls nötig, ein leicht feuchtes Tuch mit mildem Reinigungsmittel. Vermeiden Sie aggressive Lösungsmittel, die das Gehäusematerial beschädigen könnten.
- Kabelpflege: Achten Sie darauf, dass das Kabel nicht geknickt oder gequetscht wird, da dies zu internen Brüchen führen kann. Vermeiden Sie es, das Kabel direkt am Stecker zu ziehen, sondern fassen Sie den Stecker selbst an.
- Kompensation prüfen: Überprüfen Sie regelmäßig die Kompensation des Tastkopfs mit dem integrierten Kalibriersignal Ihres Oszilloskops. Eine korrekte Kompensation ist entscheidend für genaue Messungen.
- Lagerung: Lagern Sie den Tastkopf an einem trockenen und sicheren Ort, um Beschädigungen zu vermeiden. Idealerweise in einer passenden Aufbewahrungslösung oder Tasche.
FAQ – Häufig gestellte Fragen zu OWON Oszilloskop-Tastkopf, T5100, 10:1, 100 MHz
Kann ich den OWON T5100 Tastkopf mit jedem Oszilloskop verwenden?
Der OWON T5100 ist mit jedem Oszilloskop kompatibel, das über einen Standard BNC-Anschluss verfügt und dessen Eingangsimpedanz 1 MΩ beträgt. Achten Sie darauf, die maximale Eingangsspannung des Tastkopfs nicht zu überschreiten und dass die Bandbreite des Oszilloskops mindestens der des Tastkopfs entspricht, um dessen volles Potenzial auszuschöpfen.
Was bedeutet das 10:1 Dämpfungsverhältnis genau?
Das 10:1 Dämpfungsverhältnis bedeutet, dass das Signal, das an der Spitze des Tastkopfs anliegt, um den Faktor 10 reduziert wird, bevor es dem Eingang Ihres Oszilloskops zugeführt wird. Das hat zwei Hauptvorteile: Sie können höhere Spannungen messen, ohne das Oszilloskop zu beschädigen, und die Belastung der zu messenden Schaltung wird reduziert.
Wie stelle ich die Kompensation des OWON T5100 richtig ein?
Die Kompensation wird am besten mit dem integrierten Kalibrierungssignal Ihres Oszilloskops durchgeführt. Verbinden Sie den Tastkopf mit dem Oszilloskop und der Kalibrierungsbuchse. Passen Sie dann den kleinen Einstellschrauben am Tastkopf an, bis Sie ein rechteckiges Signal ohne Überschwingen oder Abrundungen der Flanken auf dem Oszilloskop-Display sehen.
Ist der OWON T5100 für die Messung von sehr schwachen Signalen geeignet?
Für die Messung extrem schwacher Signale, bei denen jedes Signalrauschen kritisch ist, könnten aktive Tastköpfe mit höherer Eingangsimpedanz und geringerer Eigenrauschung besser geeignet sein. Der T5100 ist jedoch für die meisten allgemeinen Messaufgaben, bei denen die Schaltungsbelastung minimiert werden soll, eine hervorragende Wahl.
Welches Zubehör ist typischerweise im Lieferumfang des OWON T5100 enthalten?
Der Lieferumfang kann je nach Händler variieren, aber typischerweise sind im Lieferumfang des OWON T5100 ein Erdungskabel, eine Krokodilklemme für die Erdungsverbindung, Ersatz-Spitzenkappen und eventuell ein Einstellwerkzeug für die Kompensation enthalten.
Wie schütze ich den Tastkopf und meine Schaltung vor Überspannungen?
Die 10:1 Dämpfung bietet einen gewissen Schutz, da sie die maximale Eingangsspannung, die das Oszilloskop erreicht, reduziert. Es ist jedoch wichtig, stets die maximale Eingangsspannung des Tastkopfs (600 V DC + Peak AC) nicht zu überschreiten und sich der Spannungsniveaus in Ihrer zu messenden Schaltung bewusst zu sein.
Kann ich mit dem OWON T5100 digitale Signale messen?
Ja, der OWON T5100 ist gut geeignet für die Messung digitaler Signale. Seine Bandbreite von 100 MHz ermöglicht eine präzise Erfassung von schnellen digitalen Flanken und die Analyse von Bussystemen wie SPI oder I2C, solange die Signalpegel innerhalb der Spezifikationen des Tastkopfs liegen.
