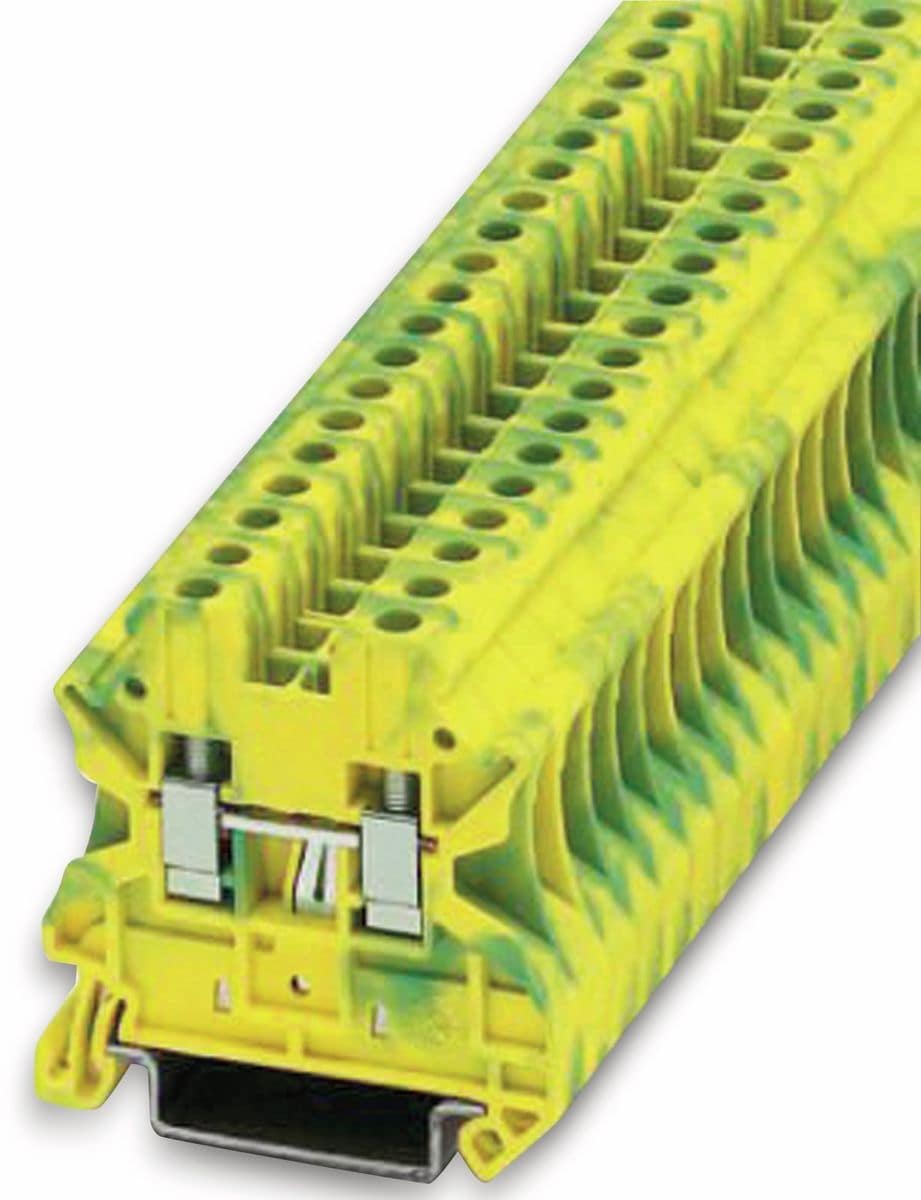

Sicherheit und Zuverlässigkeit sind das A und O in der Elektrotechnik. Mit der Phoenix Contact Schutzleiter-Reihenklemme UT 4-PE (Artikelnummer 3044128) setzen Sie auf ein Produkt, das diesen Ansprüchen in jeder Hinsicht gerecht wird. Diese Klemme ist mehr als nur ein Verbindungselement – sie ist ein entscheidender Baustein für den Schutz Ihrer Anlagen und Mitarbeiter. Entdecken Sie, wie die UT 4-PE Ihre Arbeit sicherer, effizienter und zukunftsorientierter macht.
Warum die Phoenix Contact UT 4-PE die richtige Wahl ist
In der Welt der Elektrotechnik zählt jedes Detail. Die Phoenix Contact UT 4-PE Schutzleiter-Reihenklemme wurde entwickelt, um höchste Sicherheitsstandards zu erfüllen und gleichzeitig eine einfache und komfortable Installation zu gewährleisten. Sie ist ein unverzichtbares Element für jeden, der Wert auf Qualität, Zuverlässigkeit und Langlebigkeit legt.
Stellen Sie sich vor, Sie arbeiten an einer komplexen Anlage. Jede Verbindung muss sitzen, jeder Kontakt muss sicher sein. Ein Fehler kann fatale Folgen haben. Mit der UT 4-PE können Sie sich entspannt zurücklehnen, denn Sie wissen, dass Sie auf eine bewährte Technologie setzen, die Ihnen den Rücken freihält.
Die UT 4-PE ist nicht nur ein Produkt, sondern eine Investition in die Sicherheit und Effizienz Ihrer Arbeit. Sie bietet Ihnen die Gewissheit, dass Ihre elektrischen Anlagen optimal geschützt sind und Sie sich auf das Wesentliche konzentrieren können: Ihre Projekte zum Erfolg zu führen.
Vorteile, die überzeugen
- Maximale Sicherheit: Schutz vor gefährlichen Ableitströmen und potenziellen Schäden.
- Einfache Installation: Dank des bewährten Schraubanschlusses ist die Klemme schnell und unkompliziert montiert.
- Hohe Flexibilität: Geeignet für eine Vielzahl von Anwendungen und Leiterquerschnitten.
- Robustes Design: Entwickelt für den Einsatz in anspruchsvollen Umgebungen.
- Langlebigkeit: Eine Investition, die sich langfristig auszahlt.
Technische Details, die den Unterschied machen
Die Phoenix Contact UT 4-PE überzeugt nicht nur durch ihre praktischen Vorteile, sondern auch durch ihre technischen Spezifikationen. Jedes Detail wurde sorgfältig durchdacht, um Ihnen ein Produkt zu bieten, das höchsten Ansprüchen genügt.
Die Klemme ist für einen Nennquerschnitt von 4 mm² ausgelegt und kann Leiter mit einem Querschnitt von 0,2 mm² bis 6 mm² aufnehmen. Dies ermöglicht Ihnen eine hohe Flexibilität bei der Verdrahtung verschiedener Anlagen und Geräte. Der Schraubanschluss sorgt für eine sichere und dauerhafte Verbindung, die auch unter anspruchsvollen Bedingungen zuverlässig hält.
Das Gehäuse der UT 4-PE besteht aus hochwertigem Polyamid (PA), einem Material, das sich durch seine hohe mechanische Festigkeit, Temperaturbeständigkeit und chemische Beständigkeit auszeichnet. Dies gewährleistet eine lange Lebensdauer der Klemme, auch in rauen Industrieumgebungen.
Darüber hinaus ist die UT 4-PE mit einer Schutzleiterfunktion ausgestattet, die im Fehlerfall eine sichere Ableitung von Strömen gewährleistet. Dies minimiert das Risiko von Personen- und Sachschäden und trägt so zu einem sicheren Arbeitsumfeld bei.
Technische Daten im Überblick
| Merkmal | Wert |
|---|---|
| Artikelnummer | 3044128 |
| Typ | UT 4-PE |
| Nennquerschnitt | 4 mm² |
| Leiterquerschnitt (flexibel) | 0,2 mm² – 6 mm² |
| Leiterquerschnitt (starr) | 0,2 mm² – 6 mm² |
| Anschlussart | Schraubanschluss |
| Material | Polyamid (PA) |
| Farbe | Grün-Gelb |
| Montageart | NS 35/7,5 oder NS 35/15 |
| Entflammbarkeit Klasse gemäß UL 94 | V0 |
Anwendungsbereiche, die begeistern
Die Phoenix Contact UT 4-PE ist ein echter Allrounder und eignet sich für eine Vielzahl von Anwendungen in den unterschiedlichsten Branchen. Ob im Maschinenbau, in der Automatisierungstechnik, in der Energietechnik oder im Schaltschrankbau – die UT 4-PE ist die ideale Lösung für alle, die Wert auf Sicherheit, Zuverlässigkeit und Flexibilität legen.
Stellen Sie sich vor, Sie sind verantwortlich für die Elektroinstallation einer neuen Produktionsanlage. Sie müssen sicherstellen, dass alle Geräte und Anlagen optimal geschützt sind und dass im Fehlerfall keine Gefahren entstehen. Mit der UT 4-PE können Sie diese Herausforderung meistern und Ihren Kunden eine sichere und zuverlässige Lösung bieten.
Oder vielleicht arbeiten Sie im Bereich der erneuerbaren Energien und müssen Solaranlagen oder Windkraftanlagen verdrahten. Auch hier ist die UT 4-PE die perfekte Wahl, da sie den hohen Anforderungen dieser Branche gerecht wird und eine sichere und dauerhafte Verbindung gewährleistet.
Die UT 4-PE ist mehr als nur eine Klemme – sie ist ein Partner, auf den Sie sich verlassen können, egal welche Herausforderungen Sie zu bewältigen haben.
Vielfältige Einsatzmöglichkeiten
- Maschinenbau: Schutz von Motoren, Sensoren und anderen elektrischen Komponenten.
- Automatisierungstechnik: Sichere Verbindung von Steuerungen, Robotern und Produktionsanlagen.
- Energietechnik: Erdung von Transformatoren, Schaltern und anderen Hochspannungskomponenten.
- Schaltschrankbau: Aufbau von sicheren und übersichtlichen Schaltschränken.
- Erneuerbare Energien: Verdrahtung von Solaranlagen, Windkraftanlagen und anderen umweltfreundlichen Energiequellen.
Installation leicht gemacht
Die Installation der Phoenix Contact UT 4-PE ist denkbar einfach und unkompliziert. Dank des bewährten Schraubanschlusses können Sie die Klemme schnell und sicher montieren, ohne dass Sie spezielle Werkzeuge benötigen.
Zuerst bereiten Sie die Leiter vor, indem Sie sie abisolieren und gegebenenfalls mit Aderendhülsen versehen. Anschließend öffnen Sie die Schraube der Klemme und führen den Leiter in die Anschlussöffnung ein. Ziehen Sie die Schraube fest, um eine sichere und dauerhafte Verbindung herzustellen. Achten Sie darauf, dass der Leiter vollständig in der Klemme sitzt und dass die Schraube fest angezogen ist.
Die UT 4-PE kann auf Tragschienen NS 35/7,5 oder NS 35/15 montiert werden. Dies ermöglicht Ihnen eine flexible Anpassung an Ihre individuellen Bedürfnisse und Platzverhältnisse.
Mit der UT 4-PE sparen Sie Zeit und Geld bei der Installation und können sich auf das Wesentliche konzentrieren: Ihre Projekte zum Erfolg zu führen.
Schritt-für-Schritt-Anleitung
- Leiter abisolieren und gegebenenfalls mit Aderendhülsen versehen.
- Schraube der Klemme öffnen.
- Leiter in die Anschlussöffnung einführen.
- Schraube festziehen, um eine sichere Verbindung herzustellen.
- Klemme auf Tragschiene montieren.
Sicherheitshinweise, die Leben retten können
Sicherheit hat oberste Priorität. Beachten Sie daher unbedingt die folgenden Sicherheitshinweise, um Unfälle und Schäden zu vermeiden.
- Arbeiten an elektrischen Anlagen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
- Schalten Sie vor Beginn der Arbeiten die Stromversorgung ab und sichern Sie sie gegen Wiedereinschalten.
- Verwenden Sie nur geeignete Werkzeuge und Messgeräte.
- Achten Sie darauf, dass die Leiter ordnungsgemäß abisoliert und mit Aderendhülsen versehen sind.
- Ziehen Sie die Schrauben der Klemmen fest an, um eine sichere Verbindung zu gewährleisten.
- Überprüfen Sie regelmäßig die Funktion der Schutzleiterverbindung.
Häufig gestellte Fragen (FAQ)
Welche Leiterquerschnitte können mit der UT 4-PE angeschlossen werden?
Die UT 4-PE ist für Leiterquerschnitte von 0,2 mm² bis 6 mm² (flexibel und starr) geeignet. Dies bietet Ihnen eine hohe Flexibilität bei der Verdrahtung verschiedener Anlagen und Geräte.
Welche Tragschienen sind für die Montage der UT 4-PE geeignet?
Die UT 4-PE kann auf Tragschienen NS 35/7,5 oder NS 35/15 montiert werden. Diese Tragschienen sind weit verbreitet und ermöglichen eine einfache und flexible Montage der Klemme.
Ist die UT 4-PE für den Einsatz im Außenbereich geeignet?
Die UT 4-PE ist primär für den Einsatz im Innenbereich konzipiert. Für den Einsatz im Außenbereich sollten Sie spezielle Klemmen verwenden, die für die jeweiligen Umgebungsbedingungen geeignet sind.
Wie überprüfe ich die Schutzleiterverbindung?
Die Schutzleiterverbindung kann mit einem Durchgangsprüfer oder einem speziellen Schutzleitermessgerät überprüft werden. Stellen Sie sicher, dass eine einwandfreie Verbindung zwischen dem Schutzleiteranschluss der Klemme und dem zu schützenden Gerät besteht.
Was bedeutet die Entflammbarkeit Klasse V0 gemäß UL 94?
Die Entflammbarkeit Klasse V0 gemäß UL 94 bedeutet, dass das Material selbstverlöschend ist und innerhalb von 10 Sekunden nach Entfernung der Flamme nicht mehr brennt. Dies bietet einen zusätzlichen Schutz vor Bränden und trägt zur Sicherheit Ihrer Anlagen bei.
Kann ich die UT 4-PE auch für andere Anwendungen als Schutzleiter verwenden?
Die UT 4-PE ist primär für den Einsatz als Schutzleiter-Reihenklemme konzipiert. Sie kann jedoch auch für andere Anwendungen verwendet werden, bei denen eine sichere und zuverlässige Erdung erforderlich ist. Beachten Sie jedoch die technischen Spezifikationen der Klemme und stellen Sie sicher, dass sie für die jeweilige Anwendung geeignet ist.
Wo finde ich weitere Informationen und technische Daten zur UT 4-PE?
Weitere Informationen und technische Daten zur UT 4-PE finden Sie auf der Webseite von Phoenix Contact oder in den entsprechenden Produktkatalogen. Dort finden Sie auch detaillierte Anleitungen und Hinweise zur Installation und Verwendung der Klemme.
