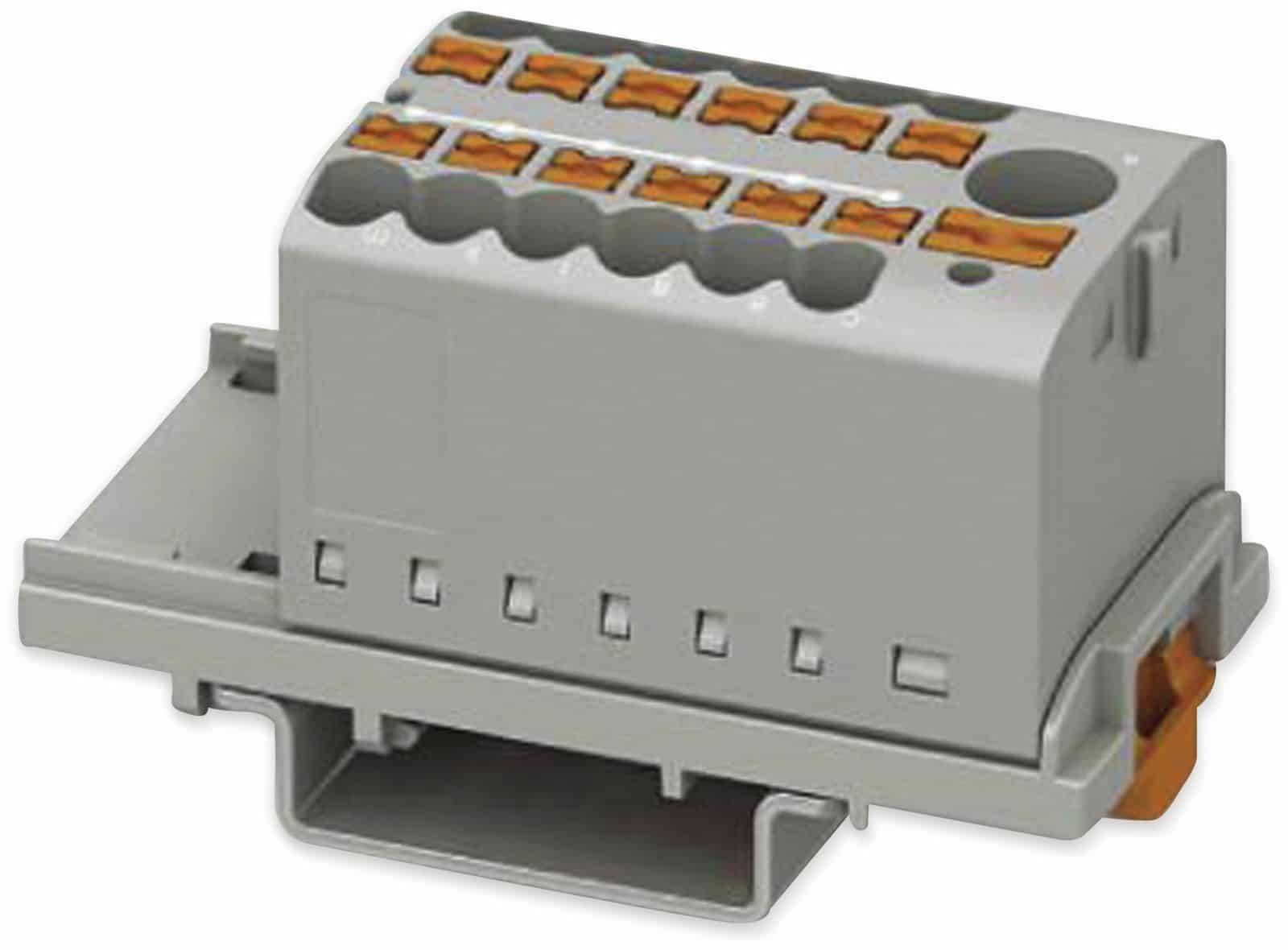

Phoenix Contact Verteilerblock PTFIX 6/12X2,5-NS35 GY: Effiziente Stromverteilung für professionelle Anwendungen
Der Phoenix Contact Verteilerblock PTFIX 6/12X2,5-NS35 GY ist die optimale Lösung für eine sichere und übersichtliche Verteilung von elektrischer Energie in Schaltschränken und Anlagen. Entwickelt für Elektroinstallateure, Schaltschrankbauer und Instandhaltungstechniker, bietet dieser kompakte und robuste Block eine zuverlässige Verbindung für bis zu zwölf Leiter mit einem Querschnitt von 2,5 mm² und eine Einspeisung, die eine effiziente und platzsparende Montage ermöglicht.
Präzision und Sicherheit: Das Herzstück Ihrer elektrischen Installationen
In jeder elektrischen Anlage zählt jedes Detail, wenn es um Zuverlässigkeit und Sicherheit geht. Der Phoenix Contact Verteilerblock PTFIX 6/12X2,5-NS35 GY wurde entwickelt, um genau diesen Anforderungen gerecht zu werden. Er ermöglicht eine klare Strukturierung Ihrer Verkabelung und minimiert das Risiko von Fehlanschlüssen, was gerade bei komplexen Systemen von unschätzbarem Wert ist.
Maximale Flexibilität und einfache Handhabung
Der PTFIX 6/12X2,5-NS35 GY zeichnet sich durch seine durchdachte Konstruktion aus, die eine schnelle und unkomplizierte Installation gewährleistet. Sie profitieren von folgenden Vorteilen:
- Platzsparende Bauweise: Die kompakten Abmessungen des Verteilerblocks ermöglichen eine effiziente Nutzung des verfügbaren Raums in engen Schaltschränken. Dies ist besonders wichtig, wenn Sie eine hohe Dichte an Komponenten unterbringen müssen.
- Schnelle und sichere Montage: Dank des innovativen Push-in-Anschlusssystems von Phoenix Contact können Sie Leiter einfach und werkzeuglos einführen. Das sorgt für einen festen und sicheren Halt und spart wertvolle Zeit bei der Installation.
- Hohe Stromtragfähigkeit: Trotz seiner kompakten Größe ist der Verteilerblock für eine Nennstrombelastung ausgelegt, die den Anforderungen der meisten Standardanwendungen im Schaltschrankbau entspricht. Die präzise gefertigten Kontakte gewährleisten einen geringen Übergangswiderstand und somit eine effiziente Energieübertragung.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, die den anspruchsvollen Umgebungsbedingungen in industriellen Anwendungen standhalten, garantiert dieser Verteilerblock eine lange Lebensdauer und zuverlässige Funktion.
- Übersichtliche Kennzeichnungsmöglichkeiten: Die integrierten Beschriftungsflächen ermöglichen eine klare und eindeutige Zuordnung der einzelnen Anschlüsse. Dies erleichtert die Fehlersuche und Wartung Ihrer Anlagen erheblich.
Technische Spezifikationen im Detail
Um Ihnen einen umfassenden Überblick über die Leistungsfähigkeit des Phoenix Contact Verteilerblocks PTFIX 6/12X2,5-NS35 GY zu geben, haben wir die wichtigsten technischen Daten und Merkmale für Sie zusammengefasst:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Phoenix Contact |
| Artikelnummer | 3273088 |
| Modell | PTFIX 6/12X2,5-NS35 GY |
| Anschlussart | Push-in-Anschlusstechnik |
| Maximaler Leiterquerschnitt (einflächig) | 2,5 mm² |
| Maximaler Leiterquerschnitt (mehrflächig) | 2,5 mm² |
| Maximaler Leiterquerschnitt (feindrähtig mit Aderendhülse) | 2,5 mm² |
| Anzahl der Einspeisungen | 1 |
| Anzahl der Abgänge | 12 |
| Nennstrom | 24 A |
| Nennspannung | 500 V AC |
| Breite | ca. 61,7 mm |
| Höhe | ca. 33,4 mm |
| Tiefe | ca. 45,3 mm |
| Montageart | Tragschiene NS 35/7,5 und NS 35/15 |
| Gehäusematerial | Polycarbonat (PC), schwer entflammbar |
| Farbe | Grau (GY) |
| Temperaturbereich (Betrieb) | -40 °C bis +105 °C |
| Schutzart | IP20 (bei korrekter Montage) |
Anwendungsbereiche: Wo Zuverlässigkeit entscheidend ist
Der Phoenix Contact Verteilerblock PTFIX 6/12X2,5-NS35 GY ist die ideale Wahl für eine Vielzahl von professionellen Anwendungen, bei denen eine sichere und geordnete Stromverteilung unerlässlich ist:
- Schaltschrankbau: Ob in der Industrieautomatisierung, im Maschinenbau oder in der Gebäudetechnik – dieser Verteilerblock bietet eine kompakte und übersichtliche Lösung zur Verteilung von Steuer- und Leistungströmen.
- Verteilungsanlagen: In kleineren Verteilungen oder als zusätzliche Verteilerpunkte in größeren Anlagen sorgt der PTFIX 6/12X2,5-NS35 GY für eine effiziente Aufteilung der elektrischen Energie.
- Mobile Anwendungen: In mobilen Anlagen oder Baustromverteilern spielt die robuste Bauweise und die einfache Montage eine entscheidende Rolle.
- Sonderanlagenbau: Für spezielle Anforderungen im Anlagenbau, bei denen Platzmangel herrscht oder eine schnelle Nachinstallation benötigt wird, ist dieser Verteilerblock eine hervorragende Option.
Qualität, auf die Sie sich verlassen können: Phoenix Contact Technologie
Phoenix Contact steht seit Jahrzehnten für innovative und qualitativ hochwertige Produkte im Bereich der Elektrotechnik. Mit dem PTFIX 6/12X2,5-NS35 GY erhalten Sie ein Produkt, das:
- Entwickelt wurde, um höchste Industriestandards zu erfüllen: Die Einhaltung strenger Normen und Sicherheitsvorschriften ist bei Phoenix Contact selbstverständlich.
- Auf jahrelange Erfahrung in der Anschlusstechnik basiert: Das Push-in-System ist ein Beweis für die kontinuierliche Weiterentwicklung und das Streben nach einfacherer und sichererer Handhabung.
- Durchdachte Lösungen für Ihre Herausforderungen bietet: Phoenix Contact versteht die täglichen Anforderungen von Elektroprofis und entwickelt Produkte, die Ihnen die Arbeit erleichtern und die Sicherheit erhöhen.
FAQ – Häufig gestellte Fragen zu Phoenix Contact, Verteilerblock, 3273088, PTFIX 6/12X2,5-NS35 GY
Kann ich diesen Verteilerblock auch für Leiter mit einem größeren Querschnitt verwenden?
Der Phoenix Contact Verteilerblock PTFIX 6/12X2,5-NS35 GY ist für Leiterquerschnitte von bis zu 2,5 mm² ausgelegt. Für Leiter mit einem größeren Querschnitt empfehlen wir alternative Verteilerblöcke aus dem Phoenix Contact Portfolio, die für die entsprechenden Nennstromstärken und Querschnitte konzipiert sind.
Ist die Montage auf jeder gängigen Tragschiene möglich?
Ja, dieser Verteilerblock ist für die Montage auf den gängigen Tragschienen NS 35/7,5 und NS 35/15 ausgelegt, die in den meisten Schaltschränken und Verteileranlagen verwendet werden. Die einfache Schnappmontage ermöglicht eine schnelle und sichere Befestigung.
Wie wird die Beschriftung des Verteilerblocks durchgeführt?
Der PTFIX 6/12X2,5-NS35 GY verfügt über integrierte Beschriftungsflächen. Sie können hierfür die separat erhältlichen Beschriftungsstreifen von Phoenix Contact verwenden, die eine klare und dauerhafte Kennzeichnung der einzelnen Anschlüsse ermöglichen.
Ist der Verteilerblock für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Nein, der Phoenix Contact Verteilerblock PTFIX 6/12X2,5-NS35 GY ist nicht für den Einsatz in explosionsgefährdeten Bereichen zertifiziert. Für solche Anwendungen sind spezielle Ex-geschützte Komponenten erforderlich.
Welchen maximalen Strom kann ich durch diesen Verteilerblock leiten?
Der Verteilerblock ist für eine Nennstrombelastung von 24 Ampere ausgelegt. Es ist wichtig, die Strombelastung Ihrer Anwendung innerhalb dieser Spezifikation zu halten, um eine sichere und zuverlässige Funktion zu gewährleisten.
Wie viele Leiter können an diesen Verteilerblock angeschlossen werden?
Der Verteilerblock verfügt über eine Einspeisung und zwölf Abgänge. Somit können Sie eine Hauptleitung einspeisen und bis zu zwölf einzelne Leiter daran anschließen.
Welche Vorteile bietet die Push-in-Anschlusstechnik?
Die Push-in-Anschlusstechnik von Phoenix Contact ermöglicht ein schnelles und werkzeugloses Einführen von Leitern. Dies spart nicht nur wertvolle Zeit bei der Installation, sondern sorgt auch für einen sicheren und zuverlässigen Kontakt, der Vibrationen und Temperaturschwankungen standhält.
