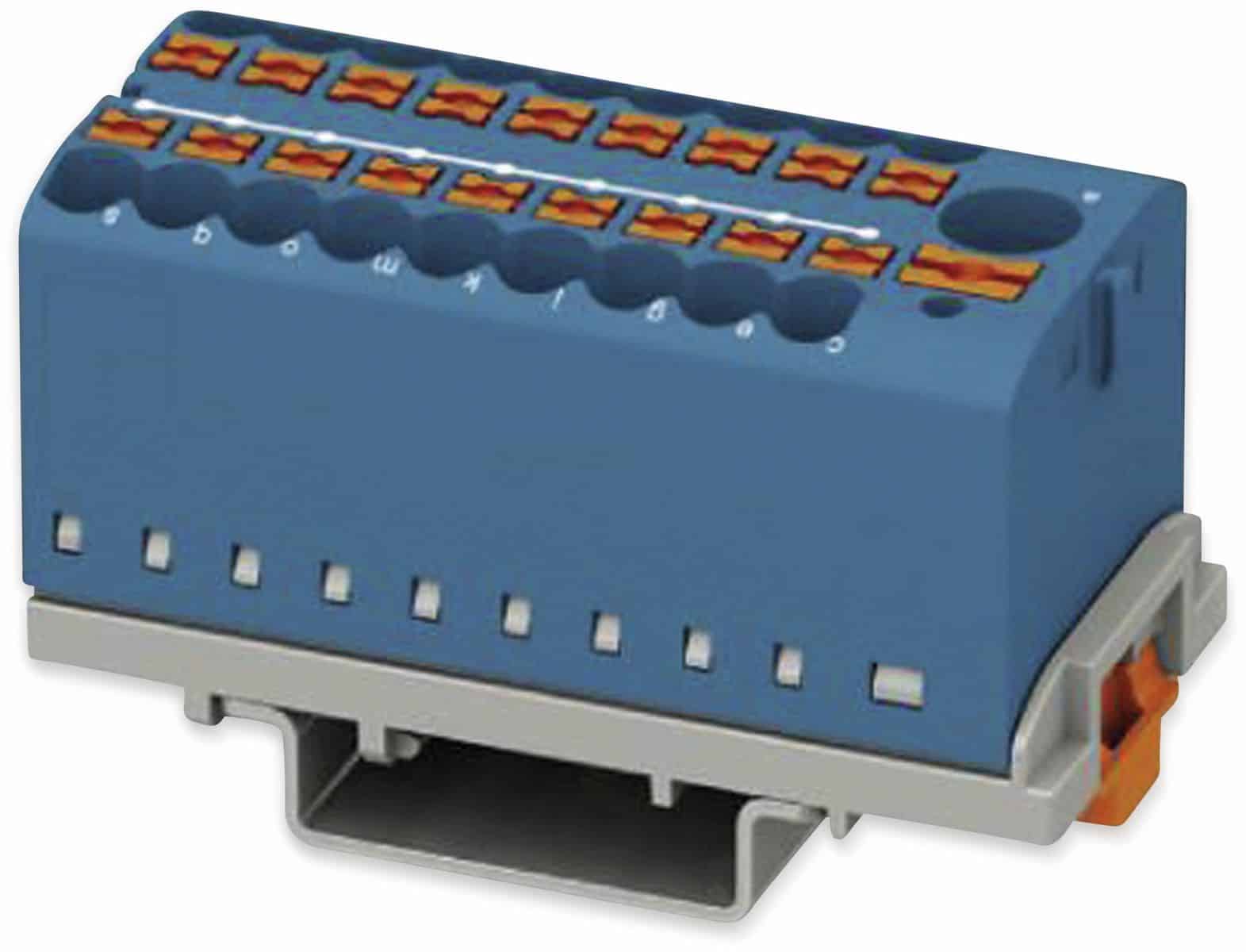

Phoenix Contact PTFIX 6/18X2,5-NS35 BU Verteilerblock: Effizienz und Sicherheit für Ihre Elektroinstallation
Sie suchen nach einer robusten und zuverlässigen Lösung zur Stromverteilung in Ihren elektrischen Systemen? Der Phoenix Contact Verteilerblock PTFIX 6/18X2,5-NS35 BU in leuchtendem Blau ist die ideale Wahl für Elektrofachkräfte, Planer und Anlagenbauer, die Wert auf höchste Qualität, einfache Handhabung und maximale Sicherheit legen. Dieser Verteilerblock ermöglicht eine übersichtliche und platzsparende Zusammenführung von Leitern, was ihn zu einem unverzichtbaren Bauteil in Schaltschränken, Maschinensteuerungen und industriellen Anwendungen macht. Entdecken Sie, wie dieser kompakte, aber leistungsstarke Verteiler Ihre Installationen auf das nächste Level hebt.
Maximale Effizienz durch intelligente Verdrahtung
Der Phoenix Contact PTFIX 6/18X2,5-NS35 BU Verteilerblock ist darauf ausgelegt, Ihre Verdrahtungsarbeiten so einfach und effizient wie möglich zu gestalten. Mit seiner durchdachten Konstruktion und der hohen Polzahl von 18 Anschlusspunkten (für 1,5 mm² bis 2,5 mm² Leiterquerschnitte) bietet er eine optimale Lösung für die Verteilung von Energie oder Signalen. Die durchgängige Potenzialverteilung durch ein integriertes Brückungssystem reduziert den Verkabelungsaufwand erheblich und minimiert das Risiko von Verdrahtungsfehlern. Dies spart Ihnen wertvolle Zeit bei der Installation und Wartung und sorgt für eine klare und nachvollziehbare Elektroinstallation.
Robustheit und Langlebigkeit für anspruchsvolle Umgebungen
Phoenix Contact steht seit Jahrzehnten für Qualität und Zuverlässigkeit im Bereich der Verbindungstechnik. Der PTFIX 6/18X2,5-NS35 BU Verteilerblock bildet hier keine Ausnahme. Gefertigt aus hochwertigen Kunststoffen, die eine exzellente elektrische Isolation und mechanische Stabilität gewährleisten, ist dieser Verteilerblock für den Dauereinsatz unter anspruchsvollen Bedingungen konzipiert. Die hohe Temperaturbeständigkeit und die Resistenz gegen chemische Einflüsse machen ihn zu einer sicheren Wahl für den Einsatz in industriellen Umgebungen, Werkstätten oder auch im Schaltschrankbau. Sie können sich auf die Langlebigkeit und die durchgängige Leistungsfähigkeit dieses Produkts verlassen.
Vielseitige Einsatzmöglichkeiten in Ihrer Installation
Die Anwendungsmöglichkeiten des Phoenix Contact PTFIX 6/18X2,5-NS35 BU Verteilerblocks sind äußerst vielfältig. Er eignet sich hervorragend für:
Schaltschrankbau: Zentralisieren Sie die Stromversorgung oder Signalverteilung innerhalb von Schaltschränken für eine klare Struktur und einfache Fehlersuche.
Maschinensteuerung: Verbinden Sie Steuerungsmodule, Sensoren und Aktoren effizient und sicher.
Industrielle Automatisierung: Nutzen Sie ihn in Produktionsanlagen zur Verteilung von Energie für verschiedene Komponenten.
Verteilung von Plus- und Minuspolen: Ideal für die einfache und sichere Trennung oder Bündelung von Spannungsversorgungen.
Gebäudeinstallation: Vereinfachen Sie die Verdrahtung von Beleuchtungssystemen oder anderen Verbrauchern.
Durch die kompakte Bauform und die einfache Montage auf einer Hutschiene (NS35) integriert sich dieser Verteilerblock nahtlos in nahezu jede bestehende oder neu geplante Installation und optimiert den verfügbaren Platz.
Technische Spezifikationen im Detail
Der Phoenix Contact PTFIX 6/18X2,5-NS35 BU Verteilerblock beeindruckt durch seine präzisen technischen Merkmale, die auf höchste Funktionalität ausgelegt sind:
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | PTFIX 6/18X2,5-NS35 BU |
| Hersteller | Phoenix Contact |
| Artikelnummer | 3273112 |
| Anzahl der Anschlüsse | 18 Anschlusspunkte |
| Anschlusstyp | Push-in-Anschlusstechnik |
| Leiterquerschnitt (flexibel mit Aderendhülse) | 0,14 mm² – 2,5 mm² |
| Leiterquerschnitt (flexibel ohne Aderendhülse) | 0,2 mm² – 2,5 mm² |
| Leiterquerschnitt (eindrähtig) | 0,2 mm² – 2,5 mm² |
| Nennspannung | 400 V AC / 600 V DC |
| Nennstrom | 24 A |
| Farbe | Blau |
| Montageart | Hutschiene (NS 35) |
| Schutzart | IP20 (bei fachgerechter Montage) |
| Umgebungstemperatur (Betrieb) | -40 °C bis +80 °C |
| Verschmutzungsgrad | 2 |
| Material des Gehäuses | Polyamid (PA) |
| Halogenfrei | Ja |
Häufig gestellte Fragen (FAQ) – Phoenix Contact, Verteilerblock, 3273112, PTFIX 6/18X2,5-NS35 BU
Kann ich mit diesem Verteilerblock unterschiedliche Leiterquerschnitte kombinieren?
Ja, der PTFIX 6/18X2,5-NS35 BU Verteilerblock ist für Leiterquerschnitte von 0,14 mm² bis 2,5 mm² (flexibel mit Aderendhülse) bzw. 0,2 mm² bis 2,5 mm² (flexibel ohne Aderendhülse und eindrähtig) ausgelegt. Sie können also verschiedene Leitergrößen innerhalb dieses Spektrums verwenden, solange die Gesamtbelastung des Blocks nicht überschritten wird. Es ist ratsam, die einzelnen Anschlusspunkte nicht mit dem kleinsten und größten Querschnitt gleichzeitig zu belegen, um optimale elektrische Verbindungen zu gewährleisten.
Ist dieser Verteilerblock für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Nein, der Phoenix Contact PTFIX 6/18X2,5-NS35 BU Verteilerblock ist gemäß der Schutzart IP20 für den Einsatz in explosionsgefährdeten Bereichen nicht zugelassen. Er ist primär für Standardanwendungen im Schaltschrankbau und in der Industrie konzipiert, wo keine Explosionsgefahr besteht.
Wie erfolgt die Montage des Verteilerblocks auf der Hutschiene?
Die Montage ist denkbar einfach. Der Verteilerblock verfügt über eine integrierte Rastfunktion, die eine sichere und werkzeuglose Befestigung auf einer Standard-Hutschiene (NS 35) ermöglicht. Sie schieben den Verteiler einfach von oben auf die Hutschiene, bis er hörbar einrastet. Dies gewährleistet einen festen Sitz und eine stabile Installation.
Ist die Push-in-Anschlusstechnik für alle Leiterarten geeignet?
Die Push-in-Anschlusstechnik des PTFIX 6/18X2,5-NS35 BU Verteilerblocks ist besonders für flexible Leiter mit und ohne Aderendhülse sowie für eindrähtige Leiter optimiert. Sie ermöglicht ein schnelles und werkzeugloses Stecken der Leiter. Bei flexiblen Leitern ohne Aderendhülse ist darauf zu achten, dass die abisolierte Länge korrekt ist und die Leiterenden sauber und ohne Beschädigung eingeführt werden.
Welche Vorteile bietet die blaue Farbgebung des Verteilerblocks?
Die blaue Farbgebung dient der Kennzeichnung und hilft bei der übersichtlichen Verdrahtung und Strukturierung Ihrer Elektroinstallation. Insbesondere bei der Trennung von Plus- und Minuspolen oder der Unterscheidung verschiedener Stromkreise kann die Farbcodierung eine wertvolle Orientierungshilfe bieten und das Risiko von Verdrahtungsfehlern minimieren. Dies erhöht die Sicherheit und erleichtert zukünftige Wartungsarbeiten.
Wie kann ich sicherstellen, dass die elektrischen Verbindungen dauerhaft und sicher sind?
Die Push-in-Anschlusstechnik von Phoenix Contact ist darauf ausgelegt, eine dauerhaft sichere elektrische Verbindung zu gewährleisten. Durch den integrierten Klemmmechanismus wird ein fester Halt der Leiter sichergestellt. Für maximale Zuverlässigkeit empfehlen wir, die Abisolierlänge der Leiter gemäß den Herstellerangaben einzuhalten und die Leiter bis zum Anschlag einzuführen. Regelmäßige Sichtprüfungen und gegebenenfalls eine Überprüfung der Anzugskräfte im Rahmen von Wartungsintervallen sind ebenfalls empfehlenswert.
Welche maximalen Stromstärken und Spannungen kann dieser Verteilerblock verarbeiten?
Der Phoenix Contact PTFIX 6/18X2,5-NS35 BU Verteilerblock ist für eine Nennspannung von bis zu 400 V AC bzw. 600 V DC und eine Nennstromstärke von bis zu 24 A ausgelegt. Es ist entscheidend, diese Grenzwerte bei der Planung und Installation einzuhalten, um eine sichere und zuverlässige Funktion zu gewährleisten. Die Gesamtbelastung aller angeschlossenen Leiter darf die Nennstromstärke des Verteilerblocks nicht überschreiten.
