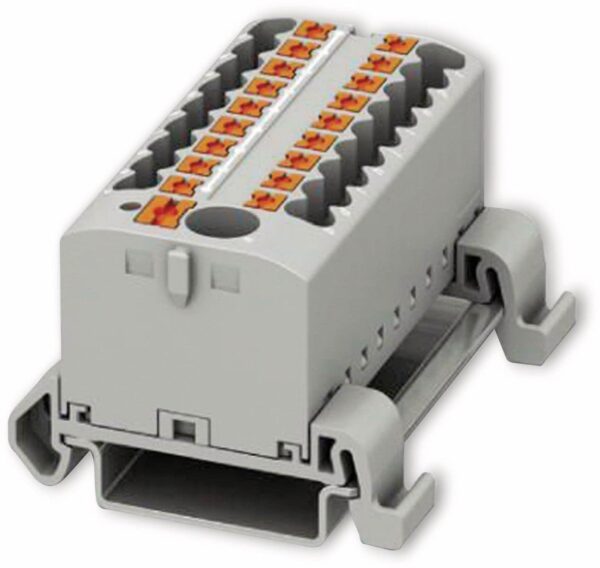

Entdecken Sie die ultimative Lösung für eine übersichtliche und zuverlässige Stromverteilung in Ihren Projekten – den Phoenix Contact Verteilerblock 3273242, PTFIX 6/18X2,5-NS35A GY. Dieser Verteilerblock ist mehr als nur ein Bauteil; er ist ein Versprechen für Effizienz, Sicherheit und Flexibilität in Ihrer Installation.
Warum der Phoenix Contact Verteilerblock Ihre erste Wahl sein sollte
Stellen Sie sich vor, Sie arbeiten an einem komplexen Projekt, bei dem eine präzise und sichere Stromverteilung entscheidend ist. Chaos bei der Verdrahtung, unübersichtliche Verbindungen und das ständige Risiko von Kurzschlüssen können Ihre Arbeit erheblich beeinträchtigen. Mit dem Phoenix Contact Verteilerblock gehört diese Sorge der Vergangenheit an. Er bietet Ihnen eine strukturierte und zuverlässige Lösung, die nicht nur Zeit spart, sondern auch das Risiko von Fehlern minimiert.
Der Verteilerblock PTFIX 6/18X2,5-NS35A GY von Phoenix Contact ist ein Meisterwerk der Ingenieurskunst. Er vereint innovative Technik mit höchster Qualität, um Ihnen eine herausragende Leistung zu bieten. Egal, ob Sie im Schaltschrankbau, in der Gebäudeautomation oder in anderen anspruchsvollen Anwendungen tätig sind, dieser Verteilerblock wird Ihre Erwartungen übertreffen.
Mit seiner kompakten Bauweise und der einfachen Montage auf der NS35-Hutschiene integriert sich der Verteilerblock nahtlos in Ihre bestehende Installation. Die Push-in-Technologie ermöglicht eine schnelle und werkzeuglose Verdrahtung, wodurch Sie wertvolle Zeit sparen und Ihre Produktivität steigern können. Die robuste Konstruktion und die hochwertigen Materialien gewährleisten eine lange Lebensdauer und einen zuverlässigen Betrieb, selbst unter anspruchsvollen Bedingungen.
Die Vorteile auf einen Blick:
- Effizienz: Schnelle und werkzeuglose Verdrahtung dank Push-in-Technologie.
- Übersichtlichkeit: Strukturierte Anordnung der Verbindungen für eine klare und fehlerfreie Installation.
- Sicherheit: Zuverlässige Kontaktierung und robuste Konstruktion für einen sicheren Betrieb.
- Flexibilität: Kompakte Bauweise und einfache Montage auf der NS35-Hutschiene.
- Langlebigkeit: Hochwertige Materialien und sorgfältige Verarbeitung für eine lange Lebensdauer.
Technische Details, die überzeugen
Der Phoenix Contact Verteilerblock PTFIX 6/18X2,5-NS35A GY überzeugt nicht nur durch seine praktischen Vorteile, sondern auch durch seine beeindruckenden technischen Daten. Er ist für einen Nennquerschnitt von 2,5 mm² ausgelegt und bietet insgesamt 18 Anschlüsse, davon 6 Potentialanschlüsse und 12 Abgänge. Dies ermöglicht eine flexible und vielseitige Verteilung von Strom und Signalen.
Die Nennspannung beträgt 500 V, der Nennstrom 24 A. Der Verteilerblock ist somit für eine Vielzahl von Anwendungen geeignet. Die Isolierstoffgruppe I sorgt für eine hohe elektrische Sicherheit. Die Entflammbarkeitsklasse V0 nach UL 94 unterstreicht die hohe Qualität und Sicherheit des Produkts.
Die Push-in-Technologie ermöglicht den Anschluss von starren Leitern und flexiblen Leitern mit Aderendhülse. Die Leiter können einfach und werkzeuglos in die Anschlusskammern gesteckt werden. Eine integrierte Prüföffnung ermöglicht die einfache Überprüfung der Verbindungen. Die graue Farbe des Verteilerblocks sorgt für eine gute Sichtbarkeit und eine einfache Unterscheidung von anderen Bauteilen.
Hier eine detaillierte Übersicht der technischen Daten:
| Merkmal | Wert |
|---|---|
| Artikelnummer | 3273242 |
| Typ | PTFIX 6/18X2,5-NS35A GY |
| Nennquerschnitt | 2,5 mm² |
| Anzahl der Anschlüsse | 18 |
| Anzahl der Potentiale | 6 |
| Anzahl der Abgänge | 12 |
| Nennspannung | 500 V |
| Nennstrom | 24 A |
| Isolierstoffgruppe | I |
| Entflammbarkeitsklasse | V0 nach UL 94 |
| Anschlusstechnik | Push-in-Technologie |
| Leiterquerschnitt starr | 0,2 mm² … 4 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² … 2,5 mm² |
| Leiterquerschnitt flexibel mit Aderendhülse | 0,25 mm² … 2,5 mm² |
| Montageart | NS35-Hutschiene |
| Farbe | Grau |
| Abmessungen (B x H x T) | 46,2 mm x 21,7 mm x 58,1 mm |
Diese technischen Details zeigen, dass der Phoenix Contact Verteilerblock PTFIX 6/18X2,5-NS35A GY eine leistungsstarke und zuverlässige Lösung für Ihre Stromverteilungsanforderungen ist. Er bietet Ihnen die Sicherheit und Flexibilität, die Sie für Ihre Projekte benötigen.
Anwendungsbereiche, die begeistern
Die Vielseitigkeit des Phoenix Contact Verteilerblocks PTFIX 6/18X2,5-NS35A GY kennt kaum Grenzen. Er ist die ideale Lösung für eine Vielzahl von Anwendungen in verschiedenen Branchen. Ob im Schaltschrankbau, in der Gebäudeautomation, in der industriellen Automatisierung oder in der Energietechnik – dieser Verteilerblock überzeugt durch seine Leistungsfähigkeit und Zuverlässigkeit.
Im Schaltschrankbau sorgt der Verteilerblock für eine übersichtliche und strukturierte Verdrahtung. Er ermöglicht eine einfache Verteilung von Strom und Signalen und reduziert das Risiko von Fehlern. Die Push-in-Technologie spart wertvolle Zeit bei der Installation und Wartung. Die kompakte Bauweise ermöglicht eine optimale Nutzung des Platzes im Schaltschrank.
In der Gebäudeautomation ermöglicht der Verteilerblock die einfache Anbindung von Sensoren, Aktoren und anderen Komponenten. Er sorgt für eine zuverlässige Stromversorgung und Signalübertragung. Die hohe Flexibilität des Verteilerblocks ermöglicht die Anpassung an unterschiedliche Anforderungen. Die robuste Konstruktion gewährleistet einen sicheren Betrieb auch unter anspruchsvollen Bedingungen.
In der industriellen Automatisierung ist der Verteilerblock ein unverzichtbarer Bestandteil für die Stromverteilung in Maschinen und Anlagen. Er sorgt für eine zuverlässige Versorgung von Motoren, Sensoren und Steuerungen. Die hohe Belastbarkeit des Verteilerblocks ermöglicht den Einsatz in anspruchsvollen Anwendungen. Die einfache Montage auf der NS35-Hutschiene spart Zeit und Kosten.
Auch in der Energietechnik findet der Verteilerblock Anwendung. Er wird beispielsweise in Umspannwerken und Energieverteilungsanlagen eingesetzt, um Strom und Signale zu verteilen. Die hohe Spannungsfestigkeit und der hohe Nennstrom des Verteilerblocks ermöglichen den Einsatz in anspruchsvollen Anwendungen. Die lange Lebensdauer und die hohe Zuverlässigkeit gewährleisten einen sicheren Betrieb über viele Jahre.
Einige konkrete Beispiele für Anwendungsbereiche:
- Schaltschrankbau: Verteilung von Strom und Signalen in Schaltschränken.
- Gebäudeautomation: Anbindung von Sensoren, Aktoren und anderen Komponenten in Gebäuden.
- Industrielle Automatisierung: Stromversorgung von Maschinen und Anlagen in der Industrie.
- Energietechnik: Verteilung von Strom und Signalen in Umspannwerken und Energieverteilungsanlagen.
- Verkehrstechnik: Stromversorgung von Signalanlagen und Beleuchtungssystemen im Straßen- und Schienenverkehr.
- Erneuerbare Energien: Anbindung von Solarmodulen und Windkraftanlagen an das Stromnetz.
Diese Beispiele zeigen, dass der Phoenix Contact Verteilerblock PTFIX 6/18X2,5-NS35A GY ein echter Allrounder ist, der in vielen verschiedenen Bereichen eingesetzt werden kann. Er bietet Ihnen die Flexibilität und Zuverlässigkeit, die Sie für Ihre Projekte benötigen.
Die Push-in-Technologie im Detail
Die Push-in-Technologie ist das Herzstück des Phoenix Contact Verteilerblocks PTFIX 6/18X2,5-NS35A GY. Sie ermöglicht eine schnelle, einfache und werkzeuglose Verdrahtung. Das Prinzip ist denkbar einfach: Der Leiter wird einfach in die Anschlusskammer gesteckt. Eine spezielle Feder sorgt für eine sichere und zuverlässige Kontaktierung. Zum Lösen des Leiters wird ein Schraubendreher benötigt, um die Feder zu öffnen.
Die Vorteile der Push-in-Technologie liegen auf der Hand:
- Zeitersparnis: Die werkzeuglose Verdrahtung spart wertvolle Zeit bei der Installation.
- Einfache Handhabung: Die Leiter können einfach und bequem in die Anschlusskammern gesteckt werden.
- Sichere Kontaktierung: Die spezielle Feder sorgt für eine zuverlässige und vibrationsfeste Verbindung.
- Wartungsfreundlichkeit: Die Leiter können einfach und schnell gelöst und wieder angeschlossen werden.
- Hohe Flexibilität: Die Push-in-Technologie ist für starre und flexible Leiter geeignet.
Die Push-in-Technologie ist nicht nur zeitsparend und einfach zu bedienen, sondern auch äußerst zuverlässig. Sie gewährleistet eine sichere und vibrationsfeste Verbindung, die auch unter anspruchsvollen Bedingungen standhält. Die Leiter werden durch die Feder fest in der Anschlusskammer gehalten, wodurch ein unbeabsichtigtes Lösen verhindert wird.
Die Push-in-Technologie ist ein wichtiger Faktor für die hohe Qualität und Zuverlässigkeit des Phoenix Contact Verteilerblocks PTFIX 6/18X2,5-NS35A GY. Sie ermöglicht eine effiziente und fehlerfreie Verdrahtung, die Ihnen Zeit und Kosten spart.
Die Montage auf der NS35-Hutschiene
Der Phoenix Contact Verteilerblock PTFIX 6/18X2,5-NS35A GY ist für die Montage auf der NS35-Hutschiene konzipiert. Die NS35-Hutschiene ist ein weit verbreitetes Befestigungssystem für elektrische und elektronische Komponenten. Sie ermöglicht eine einfache und flexible Montage von Geräten in Schaltschränken und Verteilern.
Die Montage des Verteilerblocks auf der NS35-Hutschiene ist denkbar einfach: Der Verteilerblock wird einfach auf die Hutschiene aufgerastet. Eine spezielle Verriegelung sorgt für einen sicheren Halt. Zum Lösen des Verteilerblocks wird die Verriegelung einfach entriegelt.
Die Vorteile der Montage auf der NS35-Hutschiene liegen auf der Hand:
- Einfache Montage: Der Verteilerblock kann einfach und schnell auf die Hutschiene aufgerastet werden.
- Flexible Positionierung: Der Verteilerblock kann beliebig auf der Hutschiene positioniert werden.
- Platzsparende Anordnung: Die Montage auf der Hutschiene ermöglicht eine platzsparende Anordnung der Komponenten.
- Kompatibilität: Die NS35-Hutschiene ist ein weit verbreitetes Befestigungssystem, das mit vielen anderen Geräten kompatibel ist.
- Sichere Befestigung: Die spezielle Verriegelung sorgt für einen sicheren Halt des Verteilerblocks auf der Hutschiene.
Die Montage auf der NS35-Hutschiene ist ein wichtiger Faktor für die einfache Handhabung und die hohe Flexibilität des Phoenix Contact Verteilerblocks PTFIX 6/18X2,5-NS35A GY. Sie ermöglicht eine effiziente und platzsparende Installation in Ihren Projekten.
FAQ – Häufig gestellte Fragen
Welche Leiterquerschnitte können mit dem Phoenix Contact Verteilerblock PTFIX 6/18X2,5-NS35A GY angeschlossen werden?
Der Verteilerblock ist für starre Leiter mit einem Querschnitt von 0,2 mm² bis 4 mm² und für flexible Leiter mit einem Querschnitt von 0,2 mm² bis 2,5 mm² geeignet. Für flexible Leiter mit Aderendhülse ist ein Querschnitt von 0,25 mm² bis 2,5 mm² möglich.
Ist der Phoenix Contact Verteilerblock PTFIX 6/18X2,5-NS35A GY wartungsfrei?
Der Verteilerblock ist grundsätzlich wartungsarm. Es wird jedoch empfohlen, die Verbindungen regelmäßig auf festen Sitz zu prüfen und gegebenenfalls nachzuziehen. Eine regelmäßige Sichtprüfung auf Beschädigungen ist ebenfalls ratsam.
Kann der Phoenix Contact Verteilerblock PTFIX 6/18X2,5-NS35A GY auch im Außenbereich eingesetzt werden?
Der Verteilerblock ist primär für den Einsatz in Innenräumen konzipiert. Für den Einsatz im Außenbereich sind zusätzliche Schutzmaßnahmen erforderlich, um den Verteilerblock vor Witterungseinflüssen wie Feuchtigkeit, UV-Strahlung und extremen Temperaturen zu schützen. Bitte prüfen Sie die spezifischen Anforderungen Ihrer Anwendung und wählen Sie gegebenenfalls einen geeigneten Verteilerblock für den Außenbereich.
Welche Normen und Standards erfüllt der Phoenix Contact Verteilerblock PTFIX 6/18X2,5-NS35A GY?
Der Verteilerblock erfüllt die relevanten Normen und Standards für elektrische Verbindungen, darunter beispielsweise die IEC 60947-7-1. Die Entflammbarkeitsklasse V0 nach UL 94 unterstreicht die hohe Sicherheit des Produkts. Die Einhaltung der Normen und Standards gewährleistet die Qualität und Zuverlässigkeit des Verteilerblocks.
Wie viele Verteilerblöcke können auf einer NS35-Hutschiene montiert werden?
Die Anzahl der Verteilerblöcke, die auf einer NS35-Hutschiene montiert werden können, hängt von der Länge der Hutschiene und der Breite der Verteilerblöcke ab. Es ist wichtig, ausreichend Platz zwischen den Verteilerblöcken zu lassen, um eine gute Belüftung zu gewährleisten und eine Überhitzung zu vermeiden. Berücksichtigen Sie auch den Platzbedarf für die Verdrahtung.
Kann der Phoenix Contact Verteilerblock PTFIX 6/18X2,5-NS35A GY auch für andere Spannungen und Ströme als die angegebenen Werte verwendet werden?
Der Verteilerblock ist für eine Nennspannung von 500 V und einen Nennstrom von 24 A ausgelegt. Es ist wichtig, diese Werte nicht zu überschreiten, um Schäden am Verteilerblock und an der Anlage zu vermeiden. Die Verwendung des Verteilerblocks für andere Spannungen und Ströme als die angegebenen Werte kann zu Gefahrensituationen führen.
Wie löse ich einen Leiter aus der Push-in-Verbindung?
Um einen Leiter aus der Push-in-Verbindung zu lösen, benötigen Sie einen Schraubendreher mit einer schmalen Klinge. Führen Sie den Schraubendreher in die dafür vorgesehene Öffnung neben dem Leiter ein und drücken Sie die Feder nach unten. Dadurch wird der Leiter freigegeben und kann herausgezogen werden. Achten Sie darauf, den Schraubendreher nicht zu verkanten, um Beschädigungen zu vermeiden.
Gibt es Zubehör für den Phoenix Contact Verteilerblock PTFIX 6/18X2,5-NS35A GY?
Ja, es gibt eine Vielzahl von Zubehör für den Phoenix Contact Verteilerblock PTFIX 6/18X2,5-NS35A GY, darunter beispielsweise Beschriftungsschilder, Endhalter und Prüfadapter. Mit dem passenden Zubehör können Sie den Verteilerblock optimal an Ihre individuellen Bedürfnisse anpassen.
Wo finde ich weitere Informationen und technische Datenblätter zum Phoenix Contact Verteilerblock PTFIX 6/18X2,5-NS35A GY?
Weitere Informationen und technische Datenblätter zum Phoenix Contact Verteilerblock PTFIX 6/18X2,5-NS35A GY finden Sie auf der Website von Phoenix Contact oder in unserem Online-Shop. Dort stehen Ihnen detaillierte Produktbeschreibungen, technische Zeichnungen und Zertifikate zum Download zur Verfügung.
