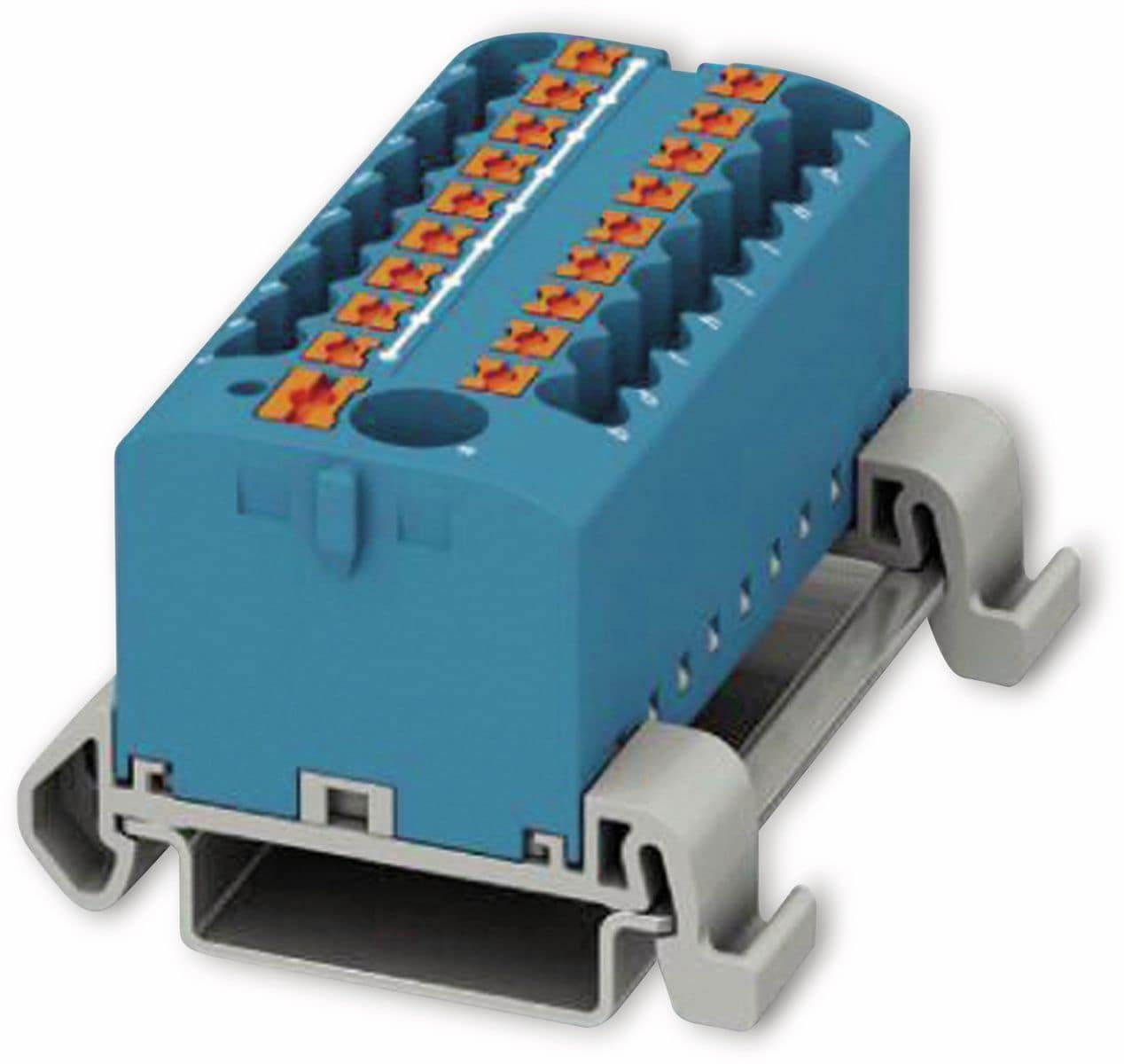

Phoenix Contact Verteilerblock PTFIX 6/18X2,5-NS35A BU – Effiziente Energieverteilung für Ihre Projekte
Sie suchen eine zuverlässige und platzsparende Lösung zur Potenzialverteilung in Ihrer elektrischen Installation? Der Phoenix Contact Verteilerblock PTFIX 6/18X2,5-NS35A BU ist die ideale Wahl für Elektriker, Planer und Anlagenbauer, die Wert auf Sicherheit, Flexibilität und eine übersichtliche Verdrahtung legen. Dieser kompakte Verteilerblock ermöglicht eine effiziente und sichere Verteilung von elektrischer Energie auf 18 Abgänge.
Maximale Leistung auf kleinstem Raum: Die Vorteile des PTFIX 6/18X2,5-NS35A BU
In der Welt der Elektroinstallation zählt jede Sekunde und jeder Zentimeter. Mit dem Phoenix Contact Verteilerblock PTFIX 6/18X2,5-NS35A BU profitieren Sie von einer Reihe überzeugender Vorteile, die Ihre Arbeit erleichtern und die Qualität Ihrer Installationen nachhaltig verbessern:
- Kompaktes Design: Trotz seiner hohen Anschlussdichte ist der Verteilerblock äußerst kompakt gebaut. Dies spart wertvollen Platz im Schaltschrank und ermöglicht auch in beengten Verhältnissen eine saubere und geordnete Verdrahtung.
- Hohe Anschlussdichte: Mit 18 flexiblen Anschlüssen bietet dieser Block eine hohe Funktionalität für die Verteilung von ein oder mehreren Potentialen, was die Anzahl der benötigten Verteilerpunkte reduziert.
- Einfache Montage: Die integrierte NS35-Tragschienenmontage ermöglicht eine schnelle und sichere Befestigung. Dies spart Installationszeit und reduziert das Risiko von Montagefehlern.
- Klare Strukturierung: Jeder Anschluss ist eindeutig gekennzeichnet, was die Fehlersuche und Wartung erheblich erleichtert. Eine übersichtliche Verdrahtung erhöht die Sicherheit und Zuverlässigkeit Ihrer Anlage.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, ist dieser Verteilerblock für den anspruchsvollen Einsatz in industriellen Umgebungen und Schaltanlagen konzipiert. Er widersteht mechanischen Belastungen und Temperaturschwankungen.
- Vielseitige Anwendungsmöglichkeiten: Ob in der Gebäudeautomation, im Maschinenbau oder in der Energieverteilung – der PTFIX 6/18X2,5-NS35A BU ist eine flexible Lösung für eine Vielzahl von Projekten.
- Sicherheit und Zuverlässigkeit: Phoenix Contact steht für höchste Qualitätsstandards. Dieser Verteilerblock erfüllt strenge Sicherheitsvorschriften und gewährleistet eine dauerhaft sichere elektrische Verbindung.
Technische Spezifikationen und Verarbeitung
Der Phoenix Contact Verteilerblock PTFIX 6/18X2,5-NS35A BU, mit der Artikelnummer 3273244, zeichnet sich durch präzise gefertigte Komponenten aus, die auf Langlebigkeit und maximale Leistung ausgelegt sind. Die Wahl des Materials und die durchdachte Konstruktion stellen sicher, dass dieser Verteilerblock auch unter anspruchsvollen Bedingungen zuverlässig funktioniert.
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Phoenix Contact |
| Modell | PTFIX 6/18X2,5-NS35A BU |
| Artikelnummer | 3273244 |
| Anschlussart | Push-in-Anschlusstechnik (PT) |
| Anzahl der Anschlüsse | 18 |
| Maximaler Leiterquerschnitt (starr) | 2,5 mm² |
| Maximaler Leiterquerschnitt (flexibel mit Aderendhülse) | 2,5 mm² |
| Nennspannung | 400 V |
| Nennstrom | 24 A |
| Montageart | NS35-Tragschienenmontage |
| Farbe | Blau (BU) |
| Material der Kontakte | Hochleitfähige Kupferlegierung |
| Isolationsmaterial | Hochwertiger thermoplastischer Kunststoff (oft Polyamid oder ähnliches) |
| Temperaturbereich | -40 °C bis +105 °C (variiert je nach spezifischer Ausführung und Normen, typische Werte für solche Produkte) |
| Schutzart (bei ordnungsgemäßer Installation) | IP20 (staub- und berührungsgeschützt) |
Einsatzgebiete und Anwendungsbereiche
Der Phoenix Contact Verteilerblock PTFIX 6/18X2,5-NS35A BU ist ein vielseitiges Bauteil, das sich für eine breite Palette von Anwendungen im Bereich der Elektroinstallation eignet. Seine Robustheit und sein kompaktes Design machen ihn zur ersten Wahl für professionelle Anwender, die eine zuverlässige und effiziente Energieverteilung benötigen.
- Gebäudeautomation: Perfekt geeignet für die Verteilung von Steuer-, Mess- und Regelungssignalen in Smart-Home-Anwendungen, Beleuchtungssystemen oder Heizungs-, Lüftungs- und Klimatechnik (HLK). Er ermöglicht eine saubere Trennung und Zuweisung von Potentialen.
- Maschinen- und Anlagenbau: In der Industrieumgebung leistet dieser Verteilerblock hervorragende Dienste bei der Verteilung von Betriebsspannungen, Steuersignalen oder auch Massepotentialen. Seine robuste Bauweise garantiert Langlebigkeit auch unter rauen Bedingungen.
- Schaltschrankbau: Als zentrale Komponente im Schaltschrankbau hilft der PTFIX 6/18X2,5-NS35A BU, die Verdrahtung zu vereinfachen, Platz zu sparen und die Übersichtlichkeit zu erhöhen. Dies erleichtert die Installation, Wartung und spätere Anpassungen.
- Energieverteilung im Niederspannungsbereich: Ob in Verteilungen für Beleuchtung, Steckdosen oder spezielle Verbraucher – der Verteilerblock ermöglicht eine sichere und normgerechte Aufteilung von elektrischer Energie.
- Erneuerbare Energien: Auch in Anlagen der erneuerbaren Energien, wie beispielsweise Photovoltaikanlagen, kann dieser Block zur Potenzialverteilung von Steuerleitungen oder Gleichspannungen eingesetzt werden, wo er für Ordnung und Sicherheit sorgt.
- Prototypenentwicklung und Versuchsanordnungen: Für Entwicklungsingenieure und Labore bietet der Verteilerblock eine schnelle und flexible Möglichkeit, Schaltungen aufzubauen, zu testen und zu modifizieren.
FAQ – Häufig gestellte Fragen zu Phoenix Contact, Verteilerblock, 3273244, PTFIX 6/18X2,5-NS35A BU
Kann ich verschiedene Leiterquerschnitte an diesem Verteilerblock anschließen?
Der Phoenix Contact Verteilerblock PTFIX 6/18X2,5-NS35A BU ist für Leiterquerschnitte von bis zu 2,5 mm² ausgelegt, sowohl für starre als auch für flexible Leiter mit passenden Aderendhülsen. Für Querschnitte außerhalb dieses Bereichs sind spezielle Verteilerlösungen erforderlich.
Ist die Montage des Verteilerblocks kompliziert?
Nein, die Montage ist äußerst einfach und werkzeuglos. Der Verteilerblock wird einfach auf eine 35 mm breite Hutschiene (NS35) gesteckt und ist sofort einsatzbereit. Dies spart Ihnen wertvolle Zeit bei der Installation.
Welche Vorteile bietet die Push-in-Anschlusstechnik?
Die Push-in-Anschlusstechnik ermöglicht ein schnelles und sicheres Stecken von Adern ohne Schrauben. Dies reduziert den Installationsaufwand erheblich und minimiert das Risiko von lockeren Verbindungen, was zu einer höheren Zuverlässigkeit Ihrer Installation führt.
Wie viele Potentiale kann ich mit diesem Verteilerblock verteilen?
Der PTFIX 6/18X2,5-NS35A BU ist primär für die Verteilung eines einzelnen Potentials auf 18 Abgänge konzipiert. Er ist nicht dafür vorgesehen, mehrere unterschiedliche Potentiale (z.B. L1, L2, L3, N, PE) auf einer einzigen Anschlussleiste zu mischen. Für die separate Verteilung von einzelnen Potentialen ist er jedoch ideal.
Ist der Verteilerblock für den Einsatz im Außenbereich geeignet?
Der Verteilerblock ist nach Schutzart IP20 klassifiziert, was bedeutet, dass er gegen feste Fremdkörper mit einem Durchmesser größer als 12,5 mm geschützt ist und berührungsgeschützt ist. Für den Einsatz im Außenbereich oder in Umgebungen mit Staub- oder Feuchtigkeitseinflüssen sind spezielle Gehäuse oder Verteiler mit höherer Schutzart erforderlich.
Welche Bedeutung hat die Farbe „BU“ (Blau)?
Die Farbkennzeichnung „BU“ steht für Blau. In vielen elektrischen Installationen wird Blau für den Neutralleiter (N) verwendet, auch wenn dieser Verteilerblock nicht ausschließlich dafür gedacht ist, Potentiale zu mischen. Die Farbe kann jedoch zur visuellen Unterscheidung und Organisation von Leitungen beitragen.
Wie viele Verteilerblöcke kann ich nebeneinander auf einer Hutschiene montieren?
Die Anzahl der nebeneinander montierbaren Verteilerblöcke hängt von der verfügbaren Länge der Hutschiene und der Breite des jeweiligen Verteilerblocks ab. Da der PTFIX 6/18X2,5-NS35A BU eine kompakte Bauweise hat, lassen sich oft mehrere Einheiten nebeneinander unterbringen, um eine hohe Anschlussdichte auf kleinem Raum zu erzielen.
