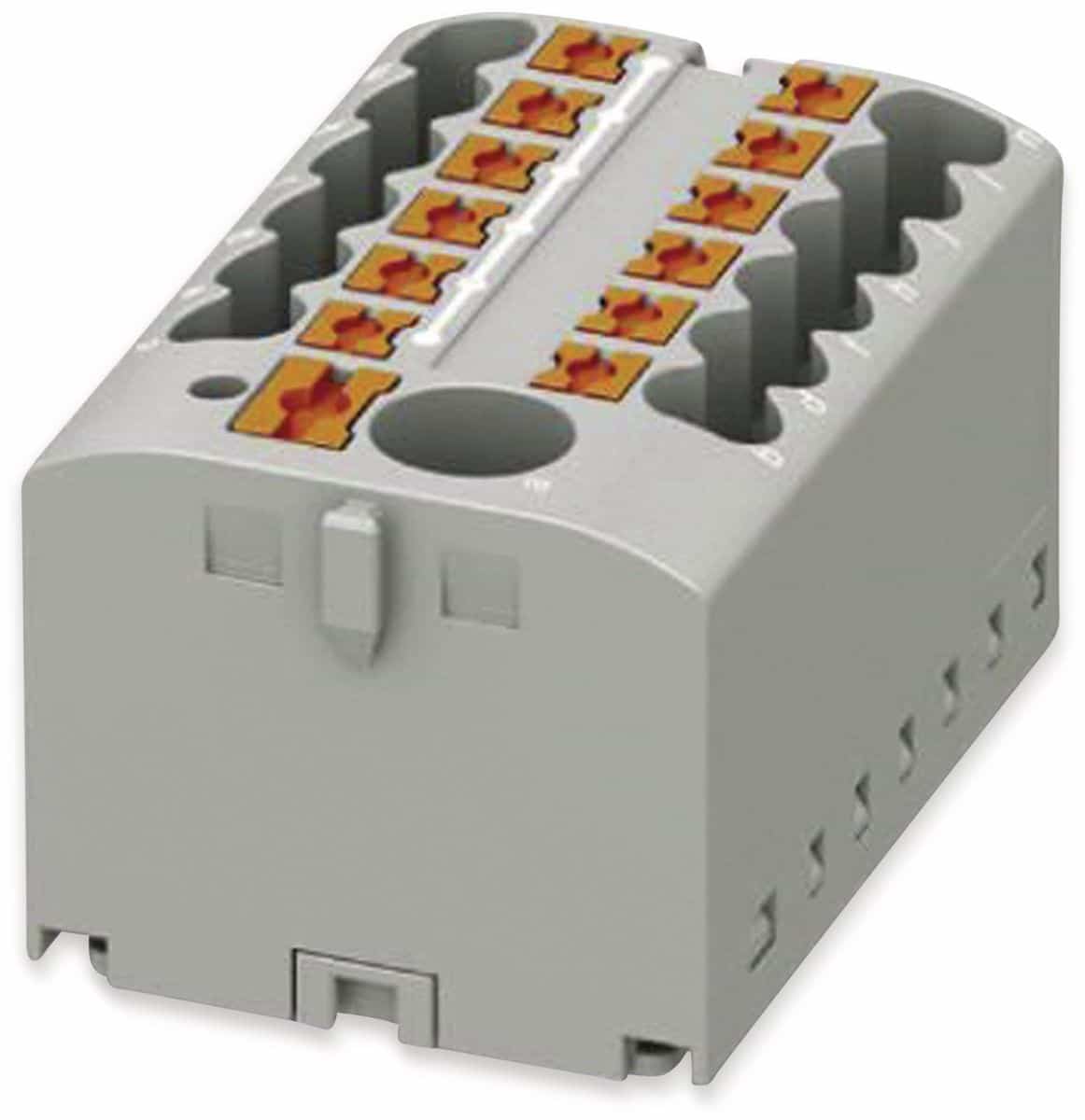

Phoenix Contact Verteilerblock PTFIX 6/12X2,5 GY – Die smarte Lösung für Ihre Elektroinstallation
Sie suchen nach einer zuverlässigen und platzsparenden Lösung zur Stromverteilung in Ihren anspruchsvollen Projekten? Der Phoenix Contact Verteilerblock PTFIX 6/12X2,5 GY ist die ideale Wahl für Elektriker, Anlagenbauer und anspruchsvolle Heimwerker, die Wert auf höchste Qualität, einfache Montage und maximale Flexibilität legen. Er ermöglicht eine übersichtliche und sichere Verteilung von Strom auf bis zu 12 Verbraucher, optimiert Ihre Verkabelung und spart wertvolle Zeit bei der Installation.
Maximale Effizienz und Sicherheit durchdacht
Der PTFIX 6/12X2,5 GY von Phoenix Contact ist mehr als nur ein Verteilerblock – er ist ein durchdachtes System, das Ihnen hilft, Ihre Elektroinstallationen effizienter und sicherer zu gestalten. Durch die konsequente Umsetzung von Best-Practice-Prinzipien im elektrischen Anlagenbau bietet Ihnen dieser Verteilerblock eine hervorragende Basis für vielfältige Einsatzgebiete, von der Schaltschrankverdrahtung bis hin zur dezentralen Stromverteilung vor Ort.
Ihre Vorteile auf einen Blick
- Platzsparendes Design: Durch die kompakte Bauweise und die vertikale Anordnung der Anschlüsse nutzen Sie den verfügbaren Raum in Schaltschränken und Verteilungen optimal aus. Das minimiert das Kabelvolumen und erhöht die Übersichtlichkeit Ihrer Installation.
- Hohe Flexibilität: Mit 12 flexibel nutzbaren Anschlüssen können Sie eine Vielzahl von Verbrauchern einfach und sicher anbinden. Egal ob Sie eine punktuelle Stromverteilung oder eine umfangreiche Verkabelung planen, dieser Block passt sich Ihren Bedürfnissen an.
- Sichere und zuverlässige Verbindung: Die bewährte Klemmtechnologie von Phoenix Contact gewährleistet eine dauerhaft sichere und vibrationsbeständige Verbindung Ihrer Leiter. Dies minimiert das Risiko von Ausfällen und sorgt für einen störungsfreien Betrieb Ihrer Anlagen.
- Einfache Montage: Die durchdachte Konstruktion ermöglicht eine schnelle und unkomplizierte Installation. Die klar gekennzeichneten Anschlüsse reduzieren das Fehlerrisiko und beschleunigen den gesamten Montageprozess erheblich.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, ist der Verteilerblock für den anspruchsvollen Einsatz in industriellen Umgebungen ausgelegt. Er widersteht Umwelteinflüssen und gewährleistet eine lange Lebensdauer.
- Standardkonformität: Phoenix Contact steht für Produkte, die höchsten nationalen und internationalen Standards entsprechen. Sie können sich auf die Sicherheit und Zuverlässigkeit dieses Verteilerblocks verlassen.
Technische Spezifikationen und Qualitätsmerkmale
Der Phoenix Contact Verteilerblock PTFIX 6/12X2,5 GY zeichnet sich durch seine präzise Verarbeitung und die Auswahl hochwertiger Materialien aus, die eine zuverlässige Funktion über viele Jahre hinweg garantieren. Diese technologischen Aspekte sind entscheidend für die Langlebigkeit und Sicherheit Ihrer elektrischen Systeme. Die detaillierten Spezifikationen untermauern die Ingenieurskunst hinter diesem Produkt und ermöglichen Ihnen eine fundierte Entscheidung für Ihre spezifischen Anforderungen.
| Eigenschaft | Detail |
|---|---|
| Artikelnummer | 3273352 |
| Produkttyp | PTFIX 6/12X2,5 GY |
| Nennspannung | 400 V AC (gemäß Norm IEC 60998-2-2) |
| Nennstrom | 24 A (gemäß Norm IEC 60998-2-2) |
| Anschlussquerschnitt (flexibel mit Aderendhülse) | 0,2 mm² bis 4 mm² |
| Anschlussquerschnitt (starr) | 0,2 mm² bis 4 mm² |
| Anzahl der Anschlüsse | 12 |
| Klemmenart | Drücker-Anschlusstechnik (Push-in-Technologie) |
| Farbe | Grau (GY) |
| Montageart | Tragschiene (optional, für eine sichere Befestigung) oder direkte Montage auf Hutschiene oder Montageplatte |
| Umgebungstemperatur (Betrieb) | -40 °C bis +70 °C (ohne direkte Sonneneinstrahlung) |
| Schutzart | IP20 (bei sachgemäßer Installation) |
| Material des Gehäuses | Hochwertiger, flammhemmender Kunststoff (Polyamid PA) gemäß UL94 V-0. Dieser Kunststoff bietet exzellente elektrische Isoliereigenschaften und eine hohe mechanische Festigkeit, was die Sicherheit und Langlebigkeit des Produkts gewährleistet. |
| Isolationsgruppe | II (gemäß IEC 60664-1), was eine hohe Isolationsfestigkeit gegenüber Umwelteinflüssen wie Verschmutzung und Feuchtigkeit signalisiert. |
| Anwendungsbereiche | Einsatz in Schaltschränken, Verteilerkästen, Maschinenbau, Industrieautomation, Gebäudeinstallationstechnik und überall dort, wo eine sichere und effiziente Stromverteilung erforderlich ist. |
Detailtiefe: Die Push-in-Technologie für Ihre Installation
Die im PTFIX 6/12X2,5 GY integrierte Push-in-Technologie revolutioniert die Art und Weise, wie Sie elektrische Leitungen anschließen. Diese innovative Klemmtechnik ermöglicht ein werkzeugloses Verbinden von Litzen und eindrähtigen Leitern. Ein einfaches Einschieben des abisolierten Leiters genügt, um eine sichere und dauerhaft stabile Verbindung herzustellen. Dies spart nicht nur signifikant Zeit bei der Installation, sondern reduziert auch das Risiko von Montagefehlern, die bei herkömmlichen Schraubklemmen auftreten können. Die integrierte Zugentlastung sorgt zusätzlich dafür, dass die Verbindung auch bei mechanischer Beanspruchung sicher bleibt. Diese Technologie ist ein Paradebeispiel für die Ingenieurskunst von Phoenix Contact, die auf Effizienz, Sicherheit und Benutzerfreundlichkeit abzielt.
Einsatzmöglichkeiten: Wo der PTFIX 6/12X2,5 GY glänzt
Die Vielseitigkeit des Phoenix Contact Verteilerblocks PTFIX 6/12X2,5 GY macht ihn zu einem unverzichtbaren Baustein in einer breiten Palette von Anwendungen. In industriellen Schaltanlagen ist er prädestiniert für die Verteilung von Steuer- und Leistungströmen. Er ermöglicht eine klare Strukturierung der Verdrahtung und erleichtert die Fehlersuche. Im Maschinenbau unterstützt er die dezentrale Anbindung von Sensoren, Aktoren und Bedienfeldern direkt an der Maschine, was die Kabellänge reduziert und die Flexibilität bei Änderungen erhöht. Auch in der Gebäudeinstallationstechnik, beispielsweise bei der Verteilung von Netzspannungen in größeren Wohneinheiten oder Gewerbeobjekten, spielt er seine Stärken aus. Die kompakte Bauform ist ideal für den Einsatz in Verteilerkästen mit begrenztem Platzangebot. Ob Sie eine neue Anlage planen oder eine bestehende modifizieren – der PTFIX 6/12X2,5 GY bietet eine flexible und zuverlässige Lösung für Ihre Stromverteilungsanforderungen.
FAQ – Häufig gestellte Fragen zu Phoenix Contact, Verteilerblock, 3273352, PTFIX 6/12X2,5 GY
Kann ich mit diesem Verteilerblock sowohl eindrähtige als auch mehrdrähtige Leiter anschließen?
Ja, der Phoenix Contact Verteilerblock PTFIX 6/12X2,5 GY ist für den Anschluss von sowohl eindrähtigen als auch mehrdrähtigen Leitern konzipiert. Bei mehrdrähtigen Leitern wird die Verwendung von Aderendhülsen empfohlen, um eine optimale Verbindung und einen zuverlässigen Kontakt zu gewährleisten.
Welchen maximalen Querschnitt kann ich an diesen Verteilerblock anschließen?
Sie können Leiter mit einem Querschnitt von bis zu 4 mm² sowohl für eindrähtige als auch für mehrdrähtige Leiter (mit Aderendhülse) anschließen. Diese Bandbreite deckt die meisten gängigen Anforderungen in der Elektroinstallation ab.
Ist der Verteilerblock für den Einsatz in rauen Umgebungen geeignet?
Das Gehäuse des Verteilerblocks besteht aus einem hochwertigen, flammhemmenden Kunststoff (Polyamid PA) nach UL94 V-0, der eine hohe mechanische Festigkeit und gute elektrische Isoliereigenschaften aufweist. Mit einer Betriebstemperatur von -40 °C bis +70 °C und der Schutzart IP20 (bei sachgemäßer Installation) ist er für viele anspruchsvolle Umgebungen gut geeignet.
Wie wird der Verteilerblock am besten montiert?
Der Verteilerblock kann flexibel montiert werden. Er lässt sich sicher auf einer Standard-Hutschiene befestigen, was eine gängige Methode im Schaltschrankbau ist. Alternativ ist auch eine direkte Montage auf einer Montageplatte möglich, was zusätzliche Flexibilität bei der Platzierung bietet.
Kann ich mehrere Verteilerblöcke nebeneinander verwenden, um mehr Anschlüsse zu erhalten?
Ja, die Verteilerblöcke sind modular aufgebaut und können problemlos nebeneinander montiert werden, um die Anzahl der Anschlüsse je nach Bedarf zu erweitern. Achten Sie dabei auf die Einhaltung der Abstände und die ordnungsgemäße Verdrahtung.
Was bedeutet die Bezeichnung „PTFIX 6/12X2,5 GY“?
Die Bezeichnung gibt Aufschluss über die Eigenschaften des Produkts: „PTFIX“ steht für die Produktfamilie und die Push-in-Anschlusstechnik. „6“ kennzeichnet die Nennstromstärke (oft ein Hinweis auf die maximale Leitergröße, hier im Kontext einer Serie zu sehen), „12X2,5“ gibt an, dass 12 Anschlüsse für Leiter bis zu einem Querschnitt von 2,5 mm² (typisch für diese Serie, obwohl 4mm² möglich sind) zur Verfügung stehen, und „GY“ steht für die Farbe Grau.
Welche Normen erfüllt dieser Verteilerblock?
Der Verteilerblock erfüllt wichtige Normen wie IEC 60998-2-2 für Verbindungsgeräte und IEC 60664-1 für die Überspannungskategorie. Diese Konformität unterstreicht die hohe Qualität und Sicherheit des Produkts.
