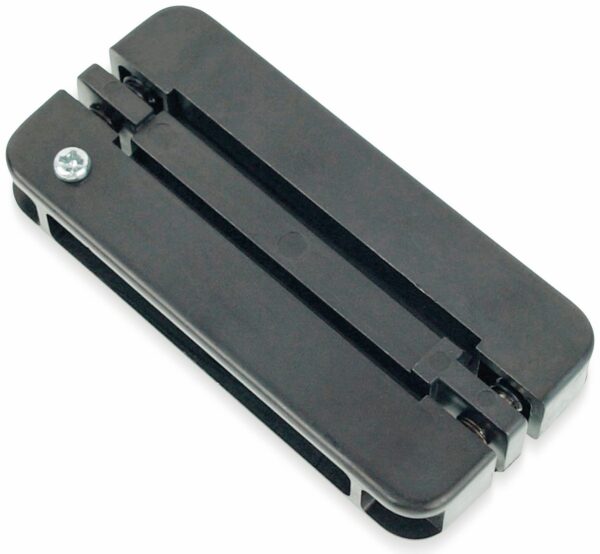

Präzision und Effizienz: Der Pin-Ausrichter für 8 – 42 Pin ICs
Sind Sie es leid, wertvolle Zeit mit dem mühsamen Ausrichten von IC-Pins zu verschwenden? Suchen Sie nach einer zuverlässigen Lösung, die Präzision garantiert und Ihre Arbeitsprozesse beschleunigt? Unser Pin-Ausrichter für 8 – 42 Pin ICs wurde speziell für Elektronik-Enthusiasten, Profis in der Reparatur und Entwicklung sowie für alle entwickelt, die präzise und fehlerfreie Löt- und Montagearbeiten an integrierten Schaltungen durchführen müssen.
Der Schlüssel zu Perfekten Lötverbindungen
Die Genauigkeit bei der Platzierung von ICs auf Leiterplatten ist entscheidend für die Funktionalität und Langlebigkeit elektronischer Bauteile. Selbst kleinste Abweichungen in der Pin-Ausrichtung können zu Kurzschlüssen, kalten Lötstellen oder im schlimmsten Fall zum Ausfall des gesamten Geräts führen. Unser Pin-Ausrichter bietet Ihnen die Gewissheit, dass jeder Pin exakt dort sitzt, wo er hingehört. Entwickelt mit einem tiefen Verständnis für die Herausforderungen, denen sich Bastler und Profis gegenübersehen, ermöglicht Ihnen dieses Werkzeug eine bisher unerreichte Präzision und Effizienz.
Hervorragende Ergonomie und Langlebigkeit
Die Entwicklung unseres Pin-Ausrichters legt Wert auf eine intuitive Handhabung und eine außergewöhnliche Langlebigkeit. Wir wissen, dass Ihre Werkzeuge robust sein müssen und den täglichen Anforderungen in Werkstatt und Labor standhalten. Deshalb setzen wir auf hochwertige Materialien, die nicht nur eine angenehme Haptik gewährleisten, sondern auch eine präzise Führung der Pins ermöglichen. Das ergonomische Design minimiert die Ermüdung Ihrer Hände, auch bei längeren Arbeitssitzungen.
Vorteile, die Überzeugen
- Zeitgewinn: Reduzieren Sie die Einrichtungszeit pro IC drastisch und konzentrieren Sie sich auf das Wesentliche – die Umsetzung Ihrer Projekte.
- Fehlervermeidung: Minimieren Sie das Risiko von Lötfehlern und erhöhen Sie die Erfolgsquote Ihrer Reparaturen und Neuentwicklungen.
- Schutz Ihrer Komponenten: Vermeiden Sie Beschädigungen an empfindlichen IC-Pins durch unsichere manuelle Ausrichtungsmethoden.
- Flexibilität: Dank des breiten Anpassungsbereichs eignet sich der Ausrichter für eine Vielzahl von ICs mit unterschiedlicher Pin-Anzahl.
- Präzision auf Profi-Niveau: Erzielen Sie Ergebnisse, die auch höchsten Ansprüchen gerecht werden – ideal für Prototyping und Serienfertigung.
Technische Details und Spezifikationen
Unser Pin-Ausrichter wurde mit Blick auf Vielseitigkeit und Zuverlässigkeit konzipiert. Die präzisen Führungen und die adaptive Klemmmechanik stellen sicher, dass ICs mit einer Pin-Anzahl von 8 bis 42 Pins sicher und exakt ausgerichtet werden können. Das Gehäusematerial ist sorgfältig ausgewählt, um eine hohe mechanische Stabilität zu gewährleisten und gleichzeitig ein geringes Gewicht zu beibehalten, was die Handhabung erleichtert. Die Oberfläche ist so gestaltet, dass sie unempfindlich gegenüber gängigen Werkstattchemikalien ist und sich leicht reinigen lässt.
| Merkmal | Spezifikation |
|---|---|
| Anzahl der Pins (Kompatibilität) | 8 – 42 Pins |
| Material (Gehäuse) | Hochwertiger ABS-Kunststoff, antistatisch behandelt zur Vermeidung von elektrostatischen Entladungen |
| Material (Führungselemente) | Gehärteter Stahl für höchste Präzision und Verschleißfestigkeit |
| Abmessungen (L x B x H) | Ca. 80 mm x 50 mm x 20 mm (variiert leicht je nach Pin-Konfiguration) |
| Gewicht | Leichtgewicht für ermüdungsfreies Arbeiten, ca. 45 Gramm |
| Anwendungstemperaturbereich | -10°C bis +60°C |
| Reinigung | Leicht zu reinigen mit Isopropylalkohol oder milden Reinigungsmitteln; oberflächenschonend |
| Einsatzgebiete | Lötarbeiten, Montage von ICs, Reparaturen, Prototyping, Laboranwendungen, Hobby-Elektronik |
Präzision im Detail: Das Innenleben des Pin-Ausrichters
Die Kernfunktionalität unseres Pin-Ausrichters liegt in seinen fein kalibrierten Führungsschlitzen. Diese sind so konzipiert, dass sie die Pins Ihres ICs sanft umschließen und ihnen eine exakte Zentrierung auf der Zielplatine ermöglichen. Das Prinzip ist einfach, aber genial: Jeder Schlitz entspricht präzise dem Pin-Raster des jeweiligen IC-Typs. Durch das Einsetzen des ICs in die entsprechende Ausrichtungsposition werden alle Pins gleichzeitig und parallel ausgerichtet. Dies eliminiert die Notwendigkeit von mühsamen Einzelkorrekturen, die oft zu Beschädigungen oder Fehlplatzierungen führen.
Die adaptive Klemmung, die bei vielen Modellen integriert ist, sorgt für einen sicheren Halt des ICs während des Ausrichteprozesses. Sie übt nur den notwendigen Druck aus, um ein Verrutschen zu verhindern, ohne die empfindlichen Pins zu verbiegen oder zu beschädigen. Diese durchdachte Konstruktion macht den Unterschied, wenn es um die Zuverlässigkeit Ihrer Arbeit geht. Die Auswahl des Gehäusematerials, wie beispielsweise ein hochschlagfester und antistatischer ABS-Kunststoff, trägt zusätzlich zur Sicherheit bei, indem er Ihre wertvollen elektronischen Komponenten vor unbeabsichtigten elektrostatischen Entladungen schützt. Dies ist besonders in Umgebungen wichtig, in denen empfindliche Halbleiterbauelemente verarbeitet werden.
Anwendungsbereiche: Wo Präzision zählt
Die Einsatzmöglichkeiten unseres Pin-Ausrichters sind vielfältig und decken ein breites Spektrum ab:
- Elektronik-Reparatur: Ob Sie alte Geräte wieder zum Leben erwecken oder defekte Komponenten austauschen – eine präzise Pin-Ausrichtung ist hierbei unerlässlich.
- Prototyping und Entwicklung: Bei der Erstellung neuer Schaltungen und Prototypen sind genaue Lötstellen die Grundlage für funktionierende Designs.
- Hobby-Elektronik: Für jeden, der Spaß am Basteln und an der Verwirklichung eigener elektronischer Projekte hat, ist dieser Ausrichter ein unverzichtbares Werkzeug.
- Bildung und Ausbildung: In Schulen und Universitäten hilft er Auszubildenden, die Grundlagen des präzisen Lötens und der Komponentenmontage zu erlernen.
- Industrielle Anwendungen: Auch in kleineren Werkstätten oder bei spezifischen Serienfertigungsschritten kann die erhöhte Effizienz und Fehlerreduktion einen signifikanten Vorteil bringen.
Stellen Sie sich vor, Sie müssen einen komplexen IC mit 32 Pins auf eine Leiterplatte setzen. Ohne einen Pin-Ausrichter würden Sie wahrscheinlich eine Pinzette und viel Geduld benötigen, um jeden einzelnen Pin korrekt zu positionieren. Schon eine kleine Abweichung kann dazu führen, dass der IC nicht richtig sitzt, was weitere Korrekturen und potenziellen Schaden zur Folge hat. Mit unserem Pin-Ausrichter legen Sie den IC einfach in die vorgesehene Aufnahme, und die präzisen Führungsschlitze erledigen die Ausrichtung für Sie in Sekundenschnelle. Dies spart nicht nur Zeit, sondern minimiert auch das Risiko von Beschädigungen.
FAQ – Häufig gestellte Fragen zu Pin-Ausrichter für 8 – 42 Pin ICs
Was genau ist ein Pin-Ausrichter und wozu benötige ich ihn?
Ein Pin-Ausrichter ist ein spezialisiertes Werkzeug, das dazu dient, die Pins von integrierten Schaltungen (ICs) vor dem Einlöten oder Einsetzen auf einer Leiterplatte präzise auszurichten. Sie benötigen ihn, um Fehler beim Löt- oder Montageprozess zu vermeiden, die durch leicht verbogene oder falsch positionierte Pins entstehen können. Dies spart Zeit, verhindert Schäden an Komponenten und gewährleistet die korrekte Funktion Ihrer elektronischen Schaltungen.
Für welche Arten von ICs ist dieser Ausrichter geeignet?
Dieser spezielle Pin-Ausrichter ist für eine breite Palette von ICs mit einer Pin-Anzahl von 8 bis zu 42 Pins konzipiert. Dazu gehören gängige Gehäuseformen wie Dual In-line Package (DIP) und ähnliche Bauformen, die eine parallele Anordnung der Pins aufweisen. Die genaue Kompatibilität hängt von der Pin-Teilung und der Gehäusebreite ab, wobei der Ausrichter für die häufigsten Standardabmessungen in diesem Bereich ausgelegt ist.
Wie funktioniert die Pin-Ausrichtung mit diesem Werkzeug?
Der IC wird vorsichtig in die vorgesehene Öffnung des Ausrichters platziert. Die exakt gefertigten Führungsschlitze des Ausrichters greifen die Pins und richten sie automatisch parallel zueinander aus. Dadurch wird sichergestellt, dass alle Pins im korrekten Abstand und Winkel zur Leiterplatte positioniert sind, bevor Sie den IC aufsetzen und verlöten.
Ist der Ausrichter für alle Pin-Teilungen von 8 bis 42 Pins geeignet?
Der Ausrichter ist für die gängigsten Standard-Pin-Teilungen konzipiert, die in diesem Bereich von 8 bis 42 Pins üblich sind. Bei sehr speziellen oder nicht-standardmäßigen Pin-Teilungen ist es ratsam, die Abmessungen Ihres ICs mit den Spezifikationen des Ausrichters zu vergleichen, falls diese detailliert angegeben sind. In der Regel deckt er jedoch die Mehrheit der gängigen Bauteile ab.
Ist das Werkzeug für den Einsatz mit antistatischen Werkzeugen geeignet?
Ja, das Gehäuse unseres Pin-Ausrichters ist in der Regel antistatisch behandelt oder aus antistatischem Material gefertigt. Dies ist ein wichtiger Aspekt, um empfindliche elektronische Bauteile vor elektrostatischer Entladung (ESD) zu schützen, was bei der Arbeit mit ICs unerlässlich ist.
Wie pflege und reinige ich den Pin-Ausrichter?
Die Reinigung ist unkompliziert. Sie können den Ausrichter vorsichtig mit einem weichen Tuch und gegebenenfalls mit Isopropylalkohol reinigen, um Staub und Lötmittelreste zu entfernen. Vermeiden Sie abrasive Reinigungsmittel oder scharfe Gegenstände, um die Oberfläche und die präzisen Führungsschlitze nicht zu beschädigen.
Kann ich mit diesem Ausrichter auch Pins biegen oder beschädigen?
Bei sachgemäßer Anwendung ist das Risiko, Pins zu biegen oder zu beschädigen, extrem gering. Die Führungsschlitze sind so konzipiert, dass sie die Pins sanft umschließen und nur die notwendige Führung bieten. Eine übermäßige Krafteinwirkung beim Einsetzen des ICs oder beim Entfernen des Ausrichters sollte jedoch vermieden werden.
