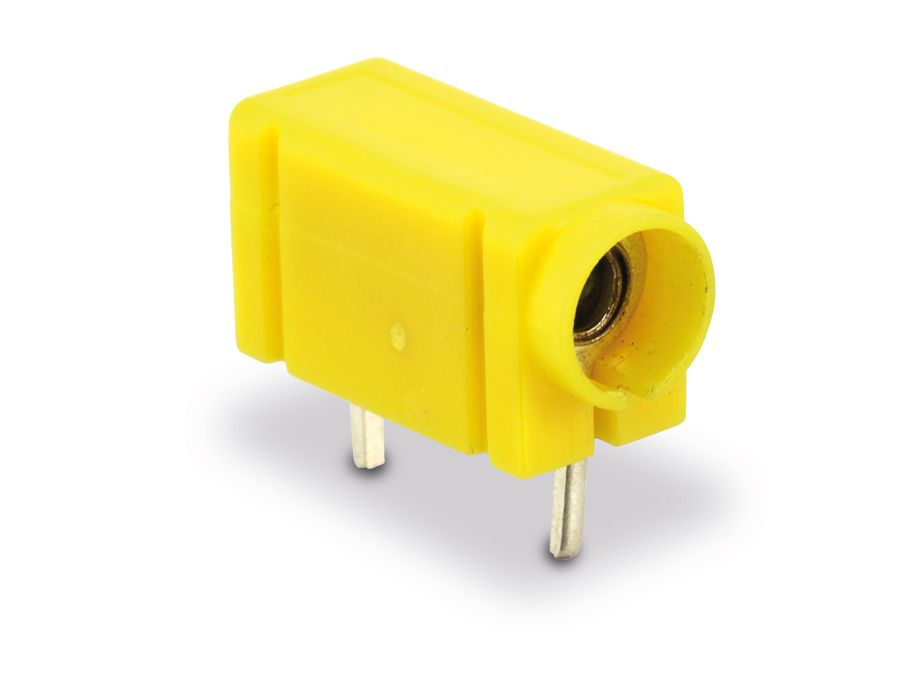

Hochwertige Prüfbuchse 4mm für Printmontage – Gelb für maximale Sicherheit und Übersicht
Sie suchen nach einer zuverlässigen und einfach zu installierenden Lösung für elektrische Messungen und Prüfungen direkt auf Ihrer Leiterplatte? Unsere gelbe Prüfbuchse mit 4mm Anschluss ist die ideale Wahl für professionelle Anwender, Entwickler und Technikbegeisterte, die Wert auf Präzision, Sicherheit und eine klare Kennzeichnung legen. Dank ihrer robusten Konstruktion und der auffälligen Farbgebung bietet sie Ihnen die perfekte Kombination aus Funktionalität und Handhabung.
Präzision und Zuverlässigkeit im Detail
Die Prüfbuchse 4mm für Printmontage in leuchtendem Gelb ist mehr als nur ein einfacher Anschluss. Sie ist ein essenzielles Bauteil für die Überprüfung elektrischer Schaltungen und Systeme. Entwickelt für die direkte Montage auf Leiterplatten, ermöglicht sie ein schnelles und sicheres Anbringen von Messgeräten wie Oszilloskopen, Multimetern oder Signalgeneratoren. Die präzise gefertigte 4mm Aufnahme garantiert einen festen Sitz von Prüfsteckern und minimiert so das Risiko von Messfehlern durch Wackelkontakte.
Einsatzmöglichkeiten, die überzeugen
Diese Prüfbuchse findet Anwendung in einer Vielzahl von Bereichen, wo präzise elektrische Messungen und Prüfungen erforderlich sind. Dazu gehören:
- Entwicklung und Prototypenbau: Erleichtern Sie das Testen von neuen Schaltungen und die Fehlersuche in frühen Entwicklungsphasen.
- Produktion und Qualitätskontrolle: Integrieren Sie die Buchsen direkt in Prüfvorrichtungen und Produktionslinien für automatisierte oder manuelle End-of-Line-Tests.
- Service und Wartung: Ermöglichen Sie schnellen und sicheren Zugriff auf Messpunkte bei der Wartung und Reparatur von elektronischen Geräten.
- Bildung und Ausbildung: Ideal für Labore in Schulen, Universitäten und technischen Ausbildungszentren zur Vermittlung praktischer Messverfahren.
- Spezialelektronik: Von industriellen Steuerungen bis hin zu Labormessgeräten – überall dort, wo Zuverlässigkeit zählt.
Hervorragende Materialeigenschaften für Langlebigkeit
Die Wahl der richtigen Materialien ist entscheidend für die Leistung und Lebensdauer einer Prüfbuchse. Unsere Prüfbuchse 4mm für Printmontage ist aus hochwertigen Komponenten gefertigt, die auch unter anspruchsvollen Bedingungen eine einwandfreie Funktion gewährleisten. Der Messingkern sorgt für eine exzellente elektrische Leitfähigkeit und mechanische Stabilität, während die robuste Isolation ein Höchstmaß an Sicherheit bietet.
Das Design für einfache Handhabung und klare Identifikation
Die gelbe Farbgebung ist nicht zufällig gewählt. Sie dient der schnellen und eindeutigen Identifikation der Prüfpunkte, insbesondere in komplexen Schaltungen oder bei mehreren Messpunkten. Dies reduziert die Fehleranfälligkeit und beschleunigt den Prüfprozess erheblich. Die Printmontage-Ausführung ermöglicht eine direkte und stabile Befestigung auf der Leiterplatte, was die mechanische Belastung reduziert und eine dauerhafte Verbindung sicherstellt.
| Merkmal | Spezifikation / Qualität |
|---|---|
| Anschlussgröße | 4mm Prüfsteckeraufnahme |
| Montageart | Printmontage (für direkte Bestückung auf Leiterplatten) |
| Gehäusematerial | Hochwertiger, langlebiger Kunststoff (Isolationsmaterial) |
| Leiterbahnenkontakt | Vergoldetes Messing für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Farbe | Leuchtendes Gelb zur klaren Kennzeichnung und Unterscheidung |
| Max. Spannung | Gemäß den geltenden Sicherheitsstandards für Prüftechnik (typischerweise 60V DC / 30V AC bei entsprechend zertifizierten Anwendungen) |
| Max. Strombelastbarkeit | Optimiert für typische Messströme im Prüf- und Entwicklungsbereich |
| Temperaturbereich | Geeignet für den Einsatz im Standardtemperaturbereich elektronischer Bauteile |
| Isolationswiderstand | Hoher Isolationswiderstand zur Vermeidung von Kriechströmen |
| Mechanische Stabilität | Robustes Design für sicheren Halt auf der Leiterplatte und im Einsatz |
Technische Spezifikationen und Qualitätsmerkmale
Unsere Prüfbuchse 4mm für Printmontage, gelb, wurde entwickelt, um den höchsten Anforderungen in professionellen Umgebungen gerecht zu werden. Die Verwendung von hochwertigen Materialien wie Messing für die leitenden Kontakte gewährleistet eine zuverlässige Signalübertragung mit minimalen Verlusten. Die Vergoldung der Messingteile bietet nicht nur eine verbesserte Leitfähigkeit, sondern schützt auch effektiv vor Oxidation und Korrosion, was eine langfristige Zuverlässigkeit sichert.
Die Montage auf Leiterplatten erfolgt üblicherweise durch Lötverbindungen. Die hierfür vorgesehenen Anschlussbeinchen sind robust konzipiert, um auch mechanischen Belastungen standzuhalten, die bei häufigem An- und Abstecken von Prüfadaptern auftreten können. Die isolierende Außenhülle aus speziellem Kunststoff schützt den Anwender vor versehentlichen Berührungen spannungsführender Teile und erfüllt strenge Sicherheitsnormen.
Die gelbe Farbe wurde bewusst gewählt, um eine schnelle visuelle Erkennung zu ermöglichen. In komplexen Schaltungen mit vielen Testpunkten hilft dies, Verwechslungen zu vermeiden und den Prüfvorgang effizienter zu gestalten. Dies ist besonders in der industriellen Fertigung oder in Forschungslaboren von entscheidender Bedeutung, wo Zeit und Präzision Hand in Hand gehen müssen.
Vorteile, die Sie direkt spüren werden
- Sicherheit: Die Isolierung schützt vor elektrischem Schlag und gewährleistet einen sicheren Umgang mit Prüfgeräten.
- Zuverlässigkeit: Hochwertige Materialien und präzise Fertigung sorgen für langlebige und fehlerfreie Messungen.
- Übersichtlichkeit: Die auffällige gelbe Farbe erleichtert die Identifikation und schnelle Zuordnung von Messpunkten.
- Einfache Montage: Die Printmontage-Ausführung integriert sich nahtlos in Ihre Leiterplattenlayouts.
- Präzision: Die genormte 4mm Aufnahme garantiert einen sicheren Sitz Ihrer Prüfspitzen und Stecker.
- Kosteneffizienz: Reduziert Messfehler und beschleunigt Prüfprozesse, was sich positiv auf Ihre Entwicklungs- und Produktionskosten auswirkt.
- Universelle Kompatibilität: Passt zu allen gängigen 4mm Prüfsteckern und Messleitungen.
Wichtige Hinweise zur Installation und Verwendung
Für eine optimale und sichere Funktion der Prüfbuchse ist eine fachgerechte Montage unerlässlich. Stellen Sie sicher, dass die Lötverbindungen auf der Leiterplatte sauber und stabil ausgeführt werden. Die Prüfbuchse sollte fest auf der Leiterplatte sitzen, um mechanische Belastungen zu minimieren. Achten Sie bei der Verwendung auf die maximal zulässigen Spannungs- und Stromwerte, um Beschädigungen des Bauteils oder gefährliche Situationen zu vermeiden.
FAQ – Häufig gestellte Fragen zu Prüfbuchse 4mm für Printmontage, gelb
Ist die Prüfbuchse für hohe Ströme geeignet?
Die Prüfbuchse ist primär für Mess- und Prüfvorgänge konzipiert, bei denen typischerweise geringere Ströme fließen. Sie ist optimiert für die zuverlässige Signalübertragung im Prüfumfeld. Für Anwendungen mit sehr hohen Dauerströmen sind spezielle Hochstrom-Anschlusstechnik-Komponenten erforderlich, die separat erhältlich sind.
Welche Art von Prüfsteckern passen in diese Buchse?
Diese Prüfbuchse ist für alle Standard-Prüfstecker mit einem 4mm Durchmesser ausgelegt. Dazu gehören viele gängige Messspitzen von Multimetern, Oszilloskopen sowie passende 4mm Bananenstecker.
Kann die Prüfbuchse auch in rauen Umgebungen eingesetzt werden?
Die Buchse ist aus robusten Materialien gefertigt und bietet eine gute mechanische Stabilität. Für den Einsatz unter extremen Bedingungen wie hoher Luftfeuchtigkeit, aggressiven Chemikalien oder extremen Temperaturen empfehlen wir jedoch die Prüfung spezifischer Umgebungsbedingungen und gegebenenfalls den Einsatz von Spezialkomponenten.
Wie wird die Prüfbuchse auf der Leiterplatte befestigt?
Die Befestigung erfolgt durch Lötverbindungen. Die Anschlussbeinchen der Prüfbuchse werden durch die vorgesehenen Löcher der Leiterplatte gesteckt und von der Unterseite verlötet. Dies gewährleistet eine stabile mechanische und elektrische Verbindung.
Welche Spannungsfestigkeit hat die gelbe Prüfbuchse?
Die genaue Spannungsfestigkeit hängt vom spezifischen Modell und der Konfiguration ab. Typischerweise sind solche Prüfbuchsen für Spannungen im Bereich von bis zu 60V DC bzw. 30V AC ausgelegt. Es ist immer ratsam, die exakten Spezifikationen des jeweiligen Produkts zu prüfen oder uns für detaillierte Daten zu kontaktieren, insbesondere wenn höhere Spannungen zu erwarten sind.
Warum ist die Farbe Gelb wichtig?
Die gelbe Farbe dient der visuellen Kennzeichnung und Unterscheidung von Messpunkten. Dies hilft, Verwechslungen zu vermeiden, insbesondere in Schaltungen mit mehreren Prüfpunkten, und erhöht die Effizienz und Sicherheit bei Messvorgängen.
Ist die Prüfbuchse für die automatische Bestückung geeignet?
Ob die Prüfbuchse für die automatische Bestückung (z.B. durch Pick-and-Place-Maschinen) geeignet ist, hängt von der exakten Bauform und den vom Hersteller bereitgestellten Informationen ab. Viele Printmontage-Komponenten sind jedoch so konzipiert, dass sie auch maschinell verarbeitet werden können, sofern die notwendigen Spezifikationen (wie z.B. auf Rolle oder in Tray) erfüllt sind.
