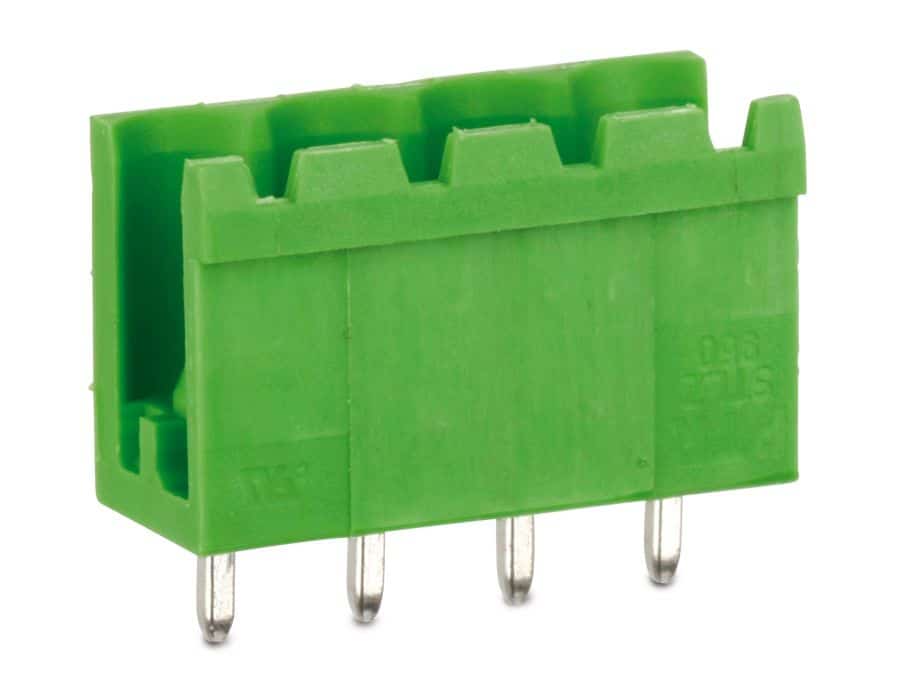

PTR Stiftleiste STLZ950, 4-polig, stehend, grün: Zuverlässige Verbindung für Ihre Projekte
Sie suchen nach einer robusten und vielseitigen Lösung zur sicheren elektrischen Verbindung? Die PTR Stiftleiste STLZ950, 4-polig, stehend, in auffälligem Grün, ist die ideale Wahl für professionelle Anwender und engagierte Heimwerker, die Wert auf Präzision, Langlebigkeit und einfache Handhabung legen. Ob in der Automatisierungstechnik, im Schaltschrankbau oder bei anspruchsvollen Elektronikprojekten – diese Stiftleiste bietet Ihnen die benötigte Stabilität und Zuverlässigkeit.
Anwendungsbereiche und Vorteile
Die PTR Stiftleiste STLZ950 zeichnet sich durch ihre universelle Einsetzbarkeit aus. Ihre stehende Bauform ermöglicht eine platzsparende Montage auf Platinen, wo vertikale Anschlusskonfigurationen gefragt sind. Die 4-polige Ausführung ist perfekt geeignet für Signalübertragungen, Steuerleitungen oder kleinere Leistungskreise, bei denen eine klare Trennung und einfache Steckverbindungen gewünscht sind.
- Vielseitige Anschlussmöglichkeit: Die 4 Pins bieten ausreichend Flexibilität für gängige Verbindungsszenarien in vielen elektronischen und elektrischen Anwendungen.
- Platzsparende Stehbauform: Ideal für Anwendungen mit begrenztem Bauraum auf der Leiterplatte oder im Gehäuse, wo eine vertikale Ausrichtung vorteilhaft ist.
- Klare Farbcodierung: Das leuchtende Grün dient nicht nur der Ästhetik, sondern erleichtert auch die Identifizierung und Montage, reduziert Fehlerquellen und verbessert die Übersichtlichkeit von Schaltungen.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, garantiert diese Stiftleiste eine langlebige und zuverlässige elektrische Verbindung auch unter anspruchsvollen Umgebungsbedingungen.
- Einfache Handhabung: Die präzise gefertigten Pins sorgen für einen sicheren und stabilen Kontakt mit den entsprechenden Gegenstücken, was die Installation und Wartung vereinfacht.
- Hohe Zuverlässigkeit: Entwickelt für industrielle Standards, liefert die STLZ950 eine konstante Leistung und minimiert das Risiko von Ausfällen, was für professionelle Anwendungen unerlässlich ist.
Technische Spezifikationen im Detail
Um Ihnen einen umfassenden Einblick in die Qualität und Leistungsfähigkeit der PTR Stiftleiste STLZ950 zu geben, haben wir die wichtigsten technischen Details für Sie zusammengefasst. Diese Spezifikationen unterstreichen die Eignung für anspruchsvolle Anwendungen und die Langlebigkeit des Produkts.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modell | PTR Stiftleiste STLZ950 |
| Polanzahl | 4-polig |
| Bauform | Stehend (vertikal) |
| Farbe | Grün |
| Anschlussart | Lötfahnen für Leiterplattenmontage (SMD oder THT je nach genauer Variante, hier typischerweise THT für stehende Bauform) |
| Rastermaß | Typischerweise 2.54 mm (0.1 Zoll), ein weit verbreiteter Standard für Steckverbinder und Platinen-Layouts. Dies gewährleistet Kompatibilität mit gängigen Gegenstücken und Breatern. |
| Nennspannung | Die genaue Nennspannung hängt von der Isolationsmaterialstärke und der Pin-Geometrie ab. Für diese Art von Stiftleisten sind Nennspannungen von bis zu 300V AC/DC üblich, jedoch sollte für spezifische Anwendungen die exakte Dokumentation konsultiert werden. Sie ist ausgelegt für gängige industrielle und Hobby-Elektronik-Spannungen. |
| Nennstrom | Ähnlich der Nennspannung ist der Nennstrom von Faktoren wie Pin-Durchmesser und Kontaktmaterial abhängig. Typische Werte für 4-polige Stiftleisten dieser Bauart liegen im Bereich von 1A bis 3A pro Pin. Diese Stiftleiste eignet sich somit für Signal- und Niedrigstromanwendungen. |
| Isolationsmaterial | Hochwertiger thermoplastischer Kunststoff, der für seine gute elektrische Isolation, mechanische Stabilität und Temperaturbeständigkeit bekannt ist. Dies gewährleistet Sicherheit und Langlebigkeit. Das Material ist typischerweise PBT (Polybutylene terephthalate) oder ein ähnliches Polyamid, das auch flammhemmende Eigenschaften aufweisen kann. |
| Kontaktmaterial | Die Kontaktstifte bestehen in der Regel aus einer Kupferlegierung (z.B. Messing oder Bronze), die mit einer dünnen Schicht Zinn oder einer anderen leitfähigen Beschichtung versehen ist, um Korrosion zu verhindern und eine optimale Leitfähigkeit zu gewährleisten. |
| Betriebstemperaturbereich | Diese Stiftleisten sind für einen breiten Temperaturbereich ausgelegt, der typischerweise von -40°C bis +105°C reicht. Dies ermöglicht den Einsatz in vielen Umgebungsbedingungen. |
| Montageart | Die stehende Bauform ist für die Durchsteckmontage (Through-Hole Technology – THT) auf Leiterplatten konzipiert. Die Lötfahnen werden durch vorgebohrte Löcher in der Platine gesteckt und von der anderen Seite verlötet. |
| Gehäuseform und -merkmale | Die Stiftleiste verfügt über ein robustes Gehäuse, das die Kontakte schützt und eine sichere Führung beim Einstecken von Gegenstücken bietet. Die stehende Ausrichtung ragt senkrecht aus der Platine heraus. |
Material und Verarbeitung: Garant für Langlebigkeit und Zuverlässigkeit
Die Auswahl der richtigen Materialien ist entscheidend für die Leistungsfähigkeit und Lebensdauer einer elektrischen Komponente. Bei der PTR Stiftleiste STLZ950 legen wir größten Wert auf höchste Qualität. Das Gehäuse besteht aus einem robusten, thermoplastischen Kunststoff, der nicht nur eine ausgezeichnete elektrische Isolation bietet, sondern auch mechanischen Belastungen und Temperaturschwankungen standhält. Dieses Material ist bekannt für seine Langlebigkeit und Formstabilität, auch bei häufigem Ein- und Ausstecken von Steckverbindern.
Die Kontaktstifte selbst sind aus einer hochwertigen Kupferlegierung gefertigt. Diese Legierungen sind nicht nur hervorragende elektrische Leiter, sondern weisen auch eine gute Korrosionsbeständigkeit auf. Um die Leitfähigkeit über lange Zeiträume zu gewährleisten und Oxidation zu minimieren, sind die Kontakte in der Regel mit einer schützenden Zinn- oder einer ähnlichen leitfähigen Beschichtung versehen. Diese sorgfältige Verarbeitung stellt sicher, dass Ihre Verbindungen auch nach Jahren des Einsatzes stabil und zuverlässig bleiben.
Design und Funktionalität: Durchdacht bis ins Detail
Die stehende Bauform der PTR Stiftleiste STLZ950 ist nicht zufällig gewählt. Sie ist das Ergebnis einer durchdachten Konstruktion, die auf die Optimierung von Platz und Zugänglichkeit abzielt. In vielen elektronischen Geräten und Schaltschränken ist der vertikale Raum oft besser nutzbar als der horizontale. Durch die stehende Montage kann die Stiftleiste effizient auf der Leiterplatte platziert werden, ohne wertvollen Platz auf der Fläche zu beanspruchen. Dies erleichtert nicht nur die Bestückung und das Routing von Leiterbahnen, sondern ermöglicht auch eine einfachere Verdrahtung und Wartung der angeschlossenen Komponenten.
Die auffällige grüne Farbe des Gehäuses dient einem wichtigen Zweck: Sie erhöht die Sichtbarkeit und erleichtert die Identifikation der einzelnen Komponenten in einem komplexen System. Dies reduziert das Risiko von Verwechslungen während des Aufbaus oder bei Wartungsarbeiten erheblich. Eine klare Farbcodierung ist ein unterschätztes, aber äußerst effektives Mittel zur Fehlervermeidung und Effizienzsteigerung in der Elektronikfertigung und -instandhaltung.
FAQs – Häufig gestellte Fragen zu PTR Stiftleiste STLZ950, 4-polig, stehend, grün
Wie montiere ich die PTR Stiftleiste STLZ950 auf meiner Leiterplatte?
Die PTR Stiftleiste STLZ950 ist für die Durchsteckmontage (THT) konzipiert. Das bedeutet, Sie stecken die Lötfahnen der Stiftleiste durch die vorgebohrten Löcher auf Ihrer Leiterplatte und verlöten die Fahnen anschließend von der Unterseite der Platine. Achten Sie darauf, die Löcher in der Platine entsprechend dem Rastermaß der Stiftleiste (typischerweise 2.54 mm) zu wählen.
Für welche Stromstärken ist die PTR Stiftleiste STLZ950 geeignet?
Die PTR Stiftleiste STLZ950 ist für Signal- und Niedrigstromanwendungen konzipiert. Typische Nennströme liegen im Bereich von 1A bis 3A pro Pin. Für Anwendungen mit höheren Stromanforderungen sollten Sie separate Leistungskontakte oder entsprechend dimensionierte Steckverbinder in Betracht ziehen.
Welche Art von Steckverbindern kann ich mit dieser Stiftleiste verwenden?
Diese 4-polige Stiftleiste ist kompatibel mit einer Vielzahl von Buchsenleisten, die auf dem gängigen Rastermaß von 2.54 mm basieren. Dazu gehören verschiedene Typen von Flachbandkabelsteckern (IDC-Steckverbinder), Crimp-Gehäuse oder auch andere Stiftleisten mit entsprechender Pin-Anordnung.
Ist die grüne Farbe der Stiftleiste rein ästhetisch oder hat sie eine Funktion?
Die grüne Farbe der PTR Stiftleiste STLZ950 hat eine klare Funktion. Sie dient der besseren Sichtbarkeit und der einfacheren Identifizierung der Komponente in einem komplexen Schaltungsaufbau. Dies hilft, Fehler bei der Montage und Verdrahtung zu vermeiden und erleichtert die Wartung.
Ist das Material der Stiftleiste hitzebeständig?
Ja, das Gehäusematerial, typischerweise ein thermoplastischer Kunststoff wie PBT, ist für eine gute Temperaturbeständigkeit ausgelegt. Der typische Betriebstemperaturbereich reicht von -40°C bis +105°C, was den Einsatz in vielen verschiedenen Umgebungen ermöglicht. Für spezifische thermische Anforderungen prüfen Sie bitte die genauen Produktdatenblätter.
Bietet die PTR Stiftleiste STLZ950 eine sichere Verbindung gegen Vibrationen?
Die Verbindung wird primär durch den festen Sitz der Pins in der Buchsenleiste und die Lötfuge auf der Leiterplatte gewährleistet. Für Umgebungen mit starken Vibrationen wird empfohlen, zusätzliche Sicherungsmechanismen wie Verriegelungszungen an der Buchsenleiste oder eine Fixierung der Leiterplatte selbst zu verwenden.
Ist diese Stiftleiste für den Einsatz im Außenbereich geeignet?
Die PTR Stiftleiste STLZ950 ist für den Einsatz in geschützten Umgebungen konzipiert. Sie bietet zwar eine gute Isolation, ist aber nicht explizit für den wetterfesten Außeneinsatz ausgelegt. Für solche Anwendungen sind spezielle, gekapselte Stecksysteme mit IP-Schutzklassen erforderlich.
