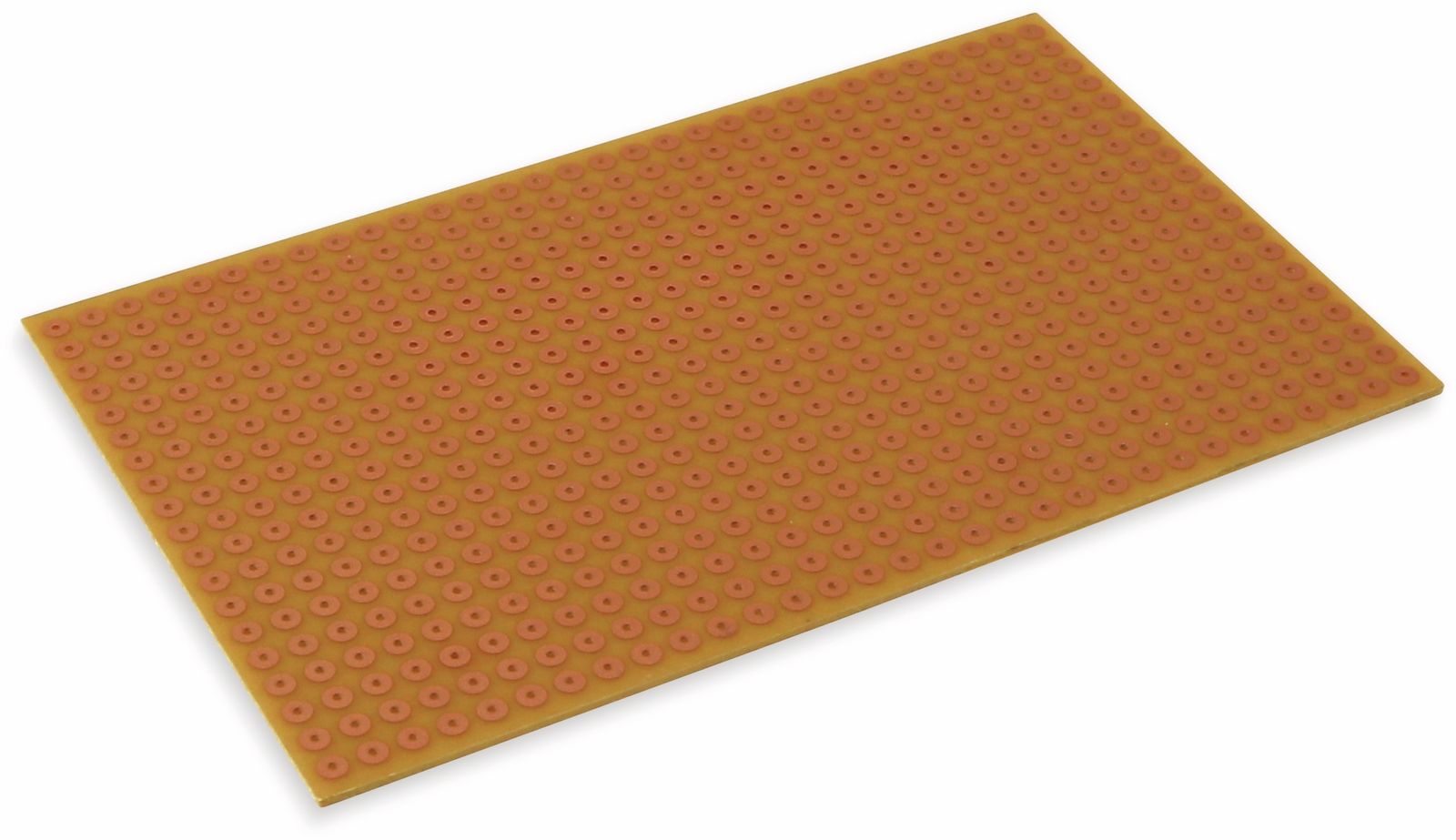

Punktrasterplatine 160 x 100mm, RM 5,08

Entdecken Sie die Vielseitigkeit: Punktrasterplatine 160 x 100mm, RM 5,08 für Ihre Projekte

Wenn Sie auf der Suche nach einer robusten und flexiblen Basis für Ihre elektronischen Schaltungen sind, dann ist unsere Punktrasterplatine im Format 160 x 100mm mit einem Rastermaß von 5,08mm die ideale Wahl. Entwickelt für Hobbyisten, Maker und professionelle Entwickler, bietet diese Platine eine hervorragende Grundlage für Prototyping und die Entwicklung komplexer elektronischer Systeme. Ihre großzügige Fläche und das standardisierte Rastermaß ermöglichen eine einfache Bestückung und Verdrahtung einer Vielzahl von Bauteilen.

Maximale Flexibilität für Ihre Elektronikentwicklung

Diese hochwertige Punktrasterplatine wurde mit dem Ziel entwickelt, Ihnen maximale Gestaltungsfreiheit zu ermöglichen. Ob Sie komplexe Sensorschaltungen, Steuerungen für Automatisierungsprojekte oder individuelle Audio-Verstärker entwerfen – die großzügige Abmessung von 160 x 100mm bietet ausreichend Platz für Ihre Ideen. Das Rastermaß von 5,08mm ist ein internationaler Standard und gewährleistet eine breite Kompatibilität mit den meisten gängigen bedrahteten Komponenten wie Widerständen, Kondensatoren, Transistoren, integrierten Schaltungen (ICs) und Steckverbindern. Dies erleichtert Ihnen die Beschaffung von Bauteilen und beschleunigt den Entwicklungsprozess erheblich. Die durchkontaktierten Löcher erlauben nicht nur einfache Lötverbindungen, sondern auch die Weiterführung von Leiterbahnen auf der Rückseite, was für die Realisierung dichter und komplexer Schaltungen unerlässlich ist.

Ihre Vorteile im Überblick

• Großzügige Arbeitsfläche: Die Abmessungen von 160 x 100mm bieten viel Platz für Ihre Schaltungen.
• Standardisiertes Rastermaß: 5,08mm Raster vereinfacht die Auswahl und Bestückung von Bauteilen.
• Hochwertige Verarbeitung: Robuste Konstruktion für langlebige Projekte.
• Vielseitige Anwendungsmöglichkeiten: Ideal für Prototyping, Ausbildung und professionelle Entwicklung.
• Einfache Verdrahtung: Durchkontaktiertes Lochraster für flexible Verbindungen.
• Deutliche Lochmarkierungen: Unterstützen die schnelle Orientierung beim Bestücken.
• Kostenersparnis: Vermeiden Sie teure, kundenspezifische Leiterplatten für frühe Entwicklungsstadien.
• Lernpotenzial: Perfekt geeignet, um das Verständnis für Elektronikschaltungen zu vertiefen.

Technische Spezifikationen und Materialqualität

Die Qualität der verwendeten Materialien ist entscheidend für die Zuverlässigkeit und Langlebigkeit Ihrer elektronischen Projekte. Unsere Punktrasterplatine besteht aus einer hochtemperaturbeständigen Glasfaser-Epoxid-Harz-Kompaktplatte, die auch unter anspruchsvollen Bedingungen eine hohe mechanische Stabilität und elektrische Isolation gewährleistet. Die Löcher sind präzise gebohrt und durchkontaktiert, um eine optimale Lötbarkeit und elektrische Verbindung zu gewährleisten. Die Oberfläche ist mit einer dünnen Kupferschicht versehen, die auf beiden Seiten der Platine angebracht ist und es Ihnen ermöglicht, einfache Leiterbahnen zu ziehen oder Bauteile über die Rückseite zu verbinden. Dies bietet eine Flexibilität, die mit einseitigen Platinen nicht erreichbar ist.

Umfangreiche Einsatzmöglichkeiten für Maker und Profis

Diese Punktrasterplatine ist ein unverzichtbares Werkzeug für eine Vielzahl von Anwendungen. Elektronik-Enthusiasten können hier ihre ersten Schaltungen entwerfen und testen, ohne sich Gedanken über das Ätzen komplexer Leiterplatten machen zu müssen. Für Maker, die an Projekten mit Arduino, Raspberry Pi oder anderen Mikrocontrollern arbeiten, bietet sie eine solide Basis, um Sensoren, Aktoren und Display-Module anzuschließen und zu verdrahten. Professoren und Studenten im Bereich der Elektrotechnik und Informatik finden hier ein wertvolles Medium, um theoretisches Wissen praktisch anzuwenden und die Grundlagen des Schaltungsdesigns zu erlernen. Auch im professionellen Umfeld findet die Platine Anwendung, sei es für das schnelle Prototyping von Funktionsmustern, die Erstellung von Testaufbauten oder für kleine Serienfertigungen, bei denen die Flexibilität im Vordergrund steht. Die durchkontaktierten Löcher ermöglichen auch die Implementierung von Jumpern oder die Weiterführung von Signalen auf die Rückseite, was Ihnen ermöglicht, sogar komplexe Schaltungen übersichtlich aufzubauen. Stellen Sie sich vor, Sie entwickeln ein neues Audio-Interface; mit dieser Platine können Sie mühelos alle Komponenten für die Vorverstärkung, Signalverarbeitung und Ausgangsstufe unterbringen und verbinden. Oder denken Sie an ein Überwachungssystem mit mehreren Sensoren – die großzügige Fläche erlaubt Ihnen, alle Sensorknoten und die zentrale Steuereinheit auf einer einzigen Platine zu vereinen.

FAQ – Häufig gestellte Fragen zu Punktrasterplatine 160 x 100mm, RM 5,08

Was ist eine Punktrasterplatine und wie unterscheidet sie sich von einem Steckbrett?

Eine Punktrasterplatine, oft auch als Lochrasterplatine bezeichnet, ist eine feste Platine mit einer Vielzahl von durchkontaktierten Löchern, in die elektronische Bauteile gesteckt und dann verlötet werden. Im Gegensatz zu einem Steckbrett (Breadboard), das für temporäre Prototypen ohne Löten gedacht ist, ist die Punktrasterplatine für dauerhafte Schaltungen konzipiert. Die Löcher sind in regelmäßigen Abständen angeordnet, was eine flexible Platzierung von Komponenten ermöglicht. Die Verbindungen werden manuell durch das Verlöten der Bauteilbeinchen und gegebenenfalls durch das Ziehen von Leiterbahnen mit Kupferlackdraht auf der Rückseite hergestellt.

Ist diese Platine für Anfänger geeignet?

Ja, absolut. Diese Punktrasterplatine ist hervorragend für Anfänger geeignet, die ihre ersten Schritte in der Elektronik machen möchten. Das standardisierte Rastermaß und die einfachen Löcher erleichtern das Stecken und Löten von Bauteilen. Anfänger können hier komplexe Schaltungen lernen und verstehen, indem sie ihre Ideen aufbauen und dabei die grundlegenden Konzepte des Schaltungsdesigns und der Verdrahtung erfahren. Es ist ein ausgezeichnetes Sprungbrett vom reinen Experimentieren mit Steckbrettern hin zur permanenteren und robusteren Elektronik.

Welche Arten von Bauteilen kann ich auf dieser Platine verwenden?

Sie können eine breite Palette von bedrahteten elektronischen Bauteilen auf dieser Platine verwenden. Dazu gehören typische Komponenten wie Widerstände, Kondensatoren, Dioden, Transistoren, integrierte Schaltungen (ICs) in DIP-Gehäusen, Relais, Steckverbinder, Spannungsregler und kleine Trafos. Der Lochdurchmesser ist für die meisten gängigen Bauteilbeinchen ausgelegt. Achten Sie darauf, dass Bauteile mit sehr großen oder sehr kleinen Beinchen möglicherweise nicht perfekt passen oder spezielle Löttechniken erfordern.

Wie realisiere ich Verbindungen zwischen den Bauteilen auf der Platine?

Die Hauptverbindungsmethode ist das Verlöten. Die durchkontaktierten Löcher sorgen für eine gute elektrische Verbindung, wenn die Bauteilbeinchen durch die Löcher gesteckt und von der Rückseite verlötet werden. Für komplexere Schaltungen, bei denen die Lötpunkte nicht direkt benachbart sind, können Sie auf der Rückseite der Platine Kupferlackdraht verwenden, um zusätzliche Leiterbahnen zu ziehen und Verbindungen zu realisieren. Diese Drähte können dann an die jeweiligen Lötpunkte auf der Vorderseite angeschlossen werden.

Ist die Platine für den Einsatz in rauen Umgebungen geeignet?

Die Platine besteht aus FR-4 Material, das eine gute Hitzebeständigkeit und mechanische Festigkeit bietet. Für den Einsatz in sehr rauen Umgebungen mit extremen Temperaturen, hoher Feuchtigkeit oder starken Vibrationen sollten Sie jedoch zusätzliche Schutzmaßnahmen in Betracht ziehen, wie z.B. eine Vergussmasse oder ein schützendes Gehäuse. Für die meisten Hobby- und professionellen Anwendungen, die normale Umgebungsbedingungen aufweisen, ist die Robustheit der Platine jedoch völlig ausreichend.

Wie stelle ich sicher, dass meine Lötverbindungen gut sind?

Eine gute Lötverbindung erfordert saubere Bauteilbeinchen und Lötpads, ausreichend Hitze und die richtige Menge an Lot. Verwenden Sie einen geeigneten Lötkolben mit einer präzisen Temperaturregelung und ein gutes Flussmittel, um Oxidation zu vermeiden. Erwärmen Sie sowohl das Bauteilbeinchen als auch das Loch auf der Platine leicht und führen Sie dann das Lot zu. Das Lot sollte fließen und eine glatte, glänzende Oberfläche bilden. Vermeiden Sie „kalte Lötstellen“, die matt und körnig aussehen und oft zu intermittierenden Verbindungen führen.

Kann ich auf dieser Platine auch SMD-Bauteile verwenden?

Grundsätzlich ist die Platine für bedrahtete Bauteile optimiert. Die Löcher sind für normale Bauteilbeinchen ausgelegt. Wenn Sie SMD-Bauteile (Surface Mount Devices) verwenden möchten, benötigen Sie spezielle Adapter-Boards oder müssen sehr sorgfältig arbeiten, indem Sie die SMD-Bauteile auf kleinen Kupferstücken verlöten, die dann durch die Löcher der Platine gesteckt werden. Dies erfordert fortgeschrittene Lötkenntnisse und ist für Anfänger eher nicht empfehlenswert.
