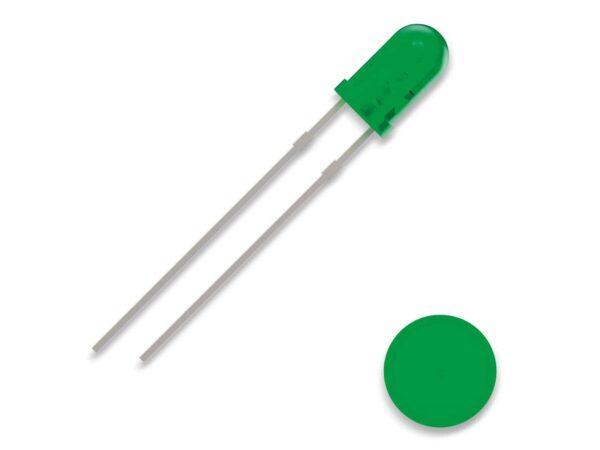

Entdecken Sie die faszinierende Welt der Elektronik mit unserer QUADRIOS LED, einer leuchtstarken und vielseitigen Komponente, die Ihre Projekte zum Strahlen bringt! Diese 3 mm LED in sattem Grün ist mehr als nur eine Lichtquelle – sie ist ein Ausdruck von Kreativität und Präzision, verpackt in einem kompakten und robusten Gehäuse.
Leuchtende Details, die begeistern
Die QUADRIOS LED ist die perfekte Wahl für alle, die Wert auf Qualität, Helligkeit und Zuverlässigkeit legen. Mit einer Leuchtstärke von 2500 mcd und einer Wellenlänge von 520 nm erzeugt diese LED ein intensives, klares Grün, das sofort ins Auge fällt. Das diffuse grüne Gehäuse sorgt für eine gleichmäßige Lichtverteilung und reduziert Blendeffekte, was sie ideal für eine Vielzahl von Anwendungen macht.
Egal, ob Sie an einem DIY-Elektronikprojekt arbeiten, eine Modellbahn zum Leben erwecken oder eine individuelle Beleuchtungslösung suchen, die QUADRIOS LED ist der Schlüssel zu Ihren kreativen Visionen. Ihre kompakte Größe und der standardisierte 2,54 mm Pinabstand ermöglichen eine einfache Integration in bestehende Schaltungen und Designs.
Technische Daten im Überblick:
Hier finden Sie alle wichtigen Informationen auf einen Blick:
| Merkmal | Wert |
|---|---|
| LED-Typ | QUADRIOS LED |
| Durchmesser | 3 mm |
| Lichtfarbe | Grün |
| Gehäusefarbe | Diffus-Grün |
| Leuchtstärke | 2500 mcd |
| Wellenlänge | 520 nm |
| Pinabstand | 2,54 mm |
Einsatzmöglichkeiten, die inspirieren
Die Vielseitigkeit der QUADRIOS LED kennt kaum Grenzen. Lassen Sie sich von den unzähligen Anwendungsmöglichkeiten inspirieren und entdecken Sie, wie diese kleine, aber feine Komponente Ihre Projekte auf ein neues Level heben kann:
- Modellbau: Verleihen Sie Ihren Modellbahnen, Flugzeugen und Dioramen einen Hauch von Realismus mit lebendigen, grünen Lichtern.
- DIY-Elektronik: Kreieren Sie individuelle Schaltungen, Anzeigen und Gadgets, die Ihre Persönlichkeit widerspiegeln.
- Beleuchtungsprojekte: Gestalten Sie stimmungsvolle Ambiente-Beleuchtung, Akzentbeleuchtung oder sogar leuchtende Kunstwerke.
- Signaltechnik: Nutzen Sie die hohe Leuchtstärke für gut sichtbare Signale in Warnsystemen oder Kontrollanzeigen.
- PC-Modding: Verleihen Sie Ihrem Computer-Gehäuse einen einzigartigen Look mit leuchtenden Akzenten.
- Reparaturen: Nutzen Sie die LED als Ersatz für defekte LEDs in elektronischen Geräten oder Spielzeugen.
Die QUADRIOS LED ist nicht nur ein Bauteil, sondern ein Werkzeug, das Ihre Kreativität beflügelt und Ihre Ideen zum Leben erweckt. Ob Sie ein erfahrener Elektronik-Experte oder ein begeisterter Anfänger sind, diese LED wird Sie mit ihrer Leistung und Zuverlässigkeit überzeugen.
Qualität, die überzeugt
Wir wissen, dass Qualität entscheidend ist, wenn es um elektronische Komponenten geht. Deshalb wird jede QUADRIOS LED sorgfältig geprüft, um sicherzustellen, dass sie unseren hohen Standards entspricht. Sie können sich darauf verlassen, dass diese LED Ihnen lange Freude bereiten wird, ohne Kompromisse bei Helligkeit oder Zuverlässigkeit einzugehen.
Das robuste Gehäuse schützt die LED vor äußeren Einflüssen und sorgt für eine lange Lebensdauer. Die präzise gefertigten Anschlüsse ermöglichen eine einfache und sichere Verbindung zu Ihrer Schaltung. Mit der QUADRIOS LED investieren Sie in eine Komponente, die Ihnen langfristig Freude bereiten wird.
Ein Hauch von Grün für Ihre Projekte
Grün ist die Farbe der Natur, des Lebens und der Hoffnung. Bringen Sie diese positive Energie in Ihre Projekte ein mit der QUADRIOS LED. Das intensive Grün dieser LED wird Ihre Designs zum Strahlen bringen und eine beruhigende, inspirierende Atmosphäre schaffen.
Stellen Sie sich vor, wie Ihre Modellbahn durch das grüne Leuchten der QUADRIOS LEDs zum Leben erwacht, wie Ihre DIY-Elektronikprojekte mit einem Hauch von Naturverbundenheit glänzen oder wie Ihre individuelle Beleuchtungslösung ein entspannendes Ambiente in Ihrem Zuhause schafft. Die QUADRIOS LED ist mehr als nur eine Lichtquelle – sie ist ein Ausdruck von Lebensfreude und Kreativität.
Einfache Integration, grenzenlose Möglichkeiten
Die QUADRIOS LED ist so konzipiert, dass sie sich nahtlos in Ihre Projekte einfügt. Der standardisierte 2,54 mm Pinabstand ermöglicht eine einfache Integration in Breadboards, Lochrasterplatinen und Leiterplatten. Sie benötigen keine speziellen Werkzeuge oder Kenntnisse, um diese LED in Ihre Schaltungen einzubauen.
Dank ihrer kompakten Größe passt die QUADRIOS LED auch in enge Räume und ermöglicht so eine flexible Gestaltung Ihrer Projekte. Ob Sie eine dezente Hintergrundbeleuchtung oder einen auffälligen Akzent setzen möchten, diese LED bietet Ihnen die Freiheit, Ihre Ideen zu verwirklichen.
Lassen Sie Ihre Kreativität leuchten!
Die QUADRIOS LED ist mehr als nur eine elektronische Komponente – sie ist ein Werkzeug, das Ihre Kreativität beflügelt und Ihre Ideen zum Leben erweckt. Lassen Sie sich von den unzähligen Möglichkeiten inspirieren und entdecken Sie, wie diese kleine, aber feine LED Ihre Projekte auf ein neues Level heben kann.
Bestellen Sie noch heute Ihre QUADRIOS LED und tauchen Sie ein in die faszinierende Welt der Elektronik! Wir sind sicher, dass Sie von der Qualität, Helligkeit und Vielseitigkeit dieser LED begeistert sein werden.
FAQ – Häufig gestellte Fragen
Welchen Vorwiderstand benötige ich für die QUADRIOS LED?
Die Wahl des richtigen Vorwiderstands ist entscheidend, um die Lebensdauer Ihrer LED zu verlängern und Beschädigungen zu vermeiden. Der benötigte Widerstand hängt von der Versorgungsspannung und dem gewünschten Stromfluss ab. Um den optimalen Vorwiderstand zu berechnen, verwenden Sie folgende Formel:
R = (Vs – Vf) / If
Dabei ist:
- R der benötigte Widerstand in Ohm
- Vs die Versorgungsspannung in Volt
- Vf die Durchlassspannung der LED in Volt (typischerweise ca. 2,0 – 2,2 V für grüne LEDs)
- If der gewünschte Stromfluss in Ampere (typischerweise 20 mA oder 0,02 A für Standard-LEDs)
Beispiel:
Angenommen, Sie verwenden eine 5V Stromquelle und möchten die LED mit 20mA betreiben. Die Durchlassspannung der grünen LED beträgt 2,1 V.
R = (5V – 2,1V) / 0,02A = 145 Ohm
In diesem Fall wäre ein Widerstand von 145 Ohm ideal. Da es keine Standardwiderstände mit genau diesem Wert gibt, wählen Sie den nächsthöheren verfügbaren Wert, z.B. 150 Ohm. Dies stellt sicher, dass der Stromfluss nicht zu hoch ist und die LED nicht beschädigt wird.
Wichtiger Hinweis: Es ist immer besser, einen etwas höheren Widerstandswert zu wählen, um die LED zu schützen. Ein zu niedriger Widerstand kann zu einem zu hohen Stromfluss führen und die LED beschädigen oder ihre Lebensdauer verkürzen. Nutzen Sie Online-Rechner, um den passenden Wert zu ermitteln.
Wie schließe ich die QUADRIOS LED richtig an?
LEDs sind Dioden, was bedeutet, dass sie nur in einer Richtung Strom durchlassen. Es ist daher wichtig, die LED richtig zu polarisieren. Die QUADRIOS LED hat zwei Anschlüsse: Anode (+) und Kathode (-).
In der Regel ist der längere Anschluss die Anode (+) und der kürzere Anschluss die Kathode (-). Es gibt auch LEDs, bei denen die Kathode durch eine abgeflachte Seite am Gehäuse gekennzeichnet ist. Überprüfen Sie im Zweifelsfall das Datenblatt der LED.
Um die LED anzuschließen, verbinden Sie die Anode (+) über einen Vorwiderstand mit der positiven Seite Ihrer Stromquelle und die Kathode (-) mit der negativen Seite.
Falsche Polarität: Wenn Sie die LED falsch herum anschließen, leuchtet sie nicht und kann im schlimmsten Fall beschädigt werden. Achten Sie daher immer auf die richtige Polarität!
Kann ich die QUADRIOS LED dimmen?
Ja, die QUADRIOS LED kann gedimmt werden. Es gibt verschiedene Möglichkeiten, eine LED zu dimmen, z.B. durch:
- Pulsweitenmodulation (PWM): Dies ist die gängigste Methode zum Dimmen von LEDs. Dabei wird die LED mit einer hohen Frequenz ein- und ausgeschaltet. Das Verhältnis zwischen Ein- und Ausschaltzeit (das Tastverhältnis) bestimmt die Helligkeit der LED. Ein höheres Tastverhältnis bedeutet eine höhere Helligkeit.
- Analoge Stromregelung: Hierbei wird der Stromfluss durch die LED durch einen variablen Widerstand oder eine Stromquelle gesteuert. Diese Methode ist weniger effizient als PWM, da ein Teil der Energie im Widerstand verloren geht.
Zum Dimmen per PWM benötigen Sie einen Mikrocontroller oder einen speziellen LED-Dimmer, der ein PWM-Signal erzeugen kann. Mit der analogen Stromregelung können Sie einen Potentiometer in Reihe zur LED schalten, um die Helligkeit zu justieren.
Wie lange hält die QUADRIOS LED?
Die Lebensdauer einer LED hängt von verschiedenen Faktoren ab, wie z.B. dem Betriebsstrom, der Umgebungstemperatur und der Qualität der LED. Unter optimalen Bedingungen kann die QUADRIOS LED eine Lebensdauer von 50.000 Stunden oder mehr erreichen.
Einflussfaktoren:
- Überstrom: Ein zu hoher Betriebsstrom verkürzt die Lebensdauer der LED erheblich. Achten Sie darauf, den empfohlenen Stromfluss nicht zu überschreiten.
- Überhitzung: Hohe Temperaturen können die Leistung der LED beeinträchtigen und ihre Lebensdauer verkürzen. Stellen Sie sicher, dass die LED ausreichend gekühlt wird, insbesondere bei höheren Strömen.
- Spannungsspitzen: Transiente Spannungsspitzen können die LED beschädigen. Verwenden Sie ggf. Schutzschaltungen, um Spannungsspitzen zu verhindern.
Um die Lebensdauer Ihrer QUADRIOS LED zu maximieren, sollten Sie sie innerhalb der empfohlenen Betriebsparameter betreiben und für eine gute Kühlung sorgen.
Kann ich die QUADRIOS LED im Freien verwenden?
Die QUADRIOS LED ist nicht speziell für den Einsatz im Freien konzipiert. Sie ist nicht wasserdicht und kann durch Feuchtigkeit und Witterungseinflüsse beschädigt werden.
Schutzmaßnahmen:
Wenn Sie die QUADRIOS LED im Freien verwenden möchten, müssen Sie sie vor Feuchtigkeit und anderen Witterungseinflüssen schützen. Dies kann z.B. durch ein wasserdichtes Gehäuse oder eine spezielle Beschichtung erfolgen. Beachten Sie jedoch, dass diese Maßnahmen die Wärmeableitung beeinträchtigen können.
Für den Einsatz im Freien empfehlen wir die Verwendung von speziell dafür ausgelegten LEDs, die wasserdicht und UV-beständig sind.
Was bedeutet „diffuses Gehäuse“ bei der QUADRIOS LED?
Ein diffuses Gehäuse bedeutet, dass das Gehäuse der LED nicht transparent, sondern trüb oder milchig ist. Dies hat folgende Auswirkungen:
- Gleichmäßige Lichtverteilung: Das diffuse Gehäuse streut das Licht der LED, wodurch eine gleichmäßigere Lichtverteilung entsteht. Das Licht wirkt weicher und weniger blendend.
- Größerer Abstrahlwinkel: Der Abstrahlwinkel der LED wird durch das diffuse Gehäuse vergrößert. Das Licht wird in einem breiteren Bereich verteilt.
- Geringere Helligkeit: Durch die Streuung des Lichts ist die Helligkeit der LED in einem bestimmten Winkel geringer als bei einer klaren LED.
Ein diffuses Gehäuse ist ideal, wenn Sie eine gleichmäßige Ausleuchtung oder eine weiche, blendfreie Beleuchtung wünschen. Es eignet sich gut für Anzeigen, Hintergrundbeleuchtungen oder Anwendungen, bei denen das Licht nicht punktuell, sondern flächig wirken soll.
Ist die QUADRIOS LED RoHS-konform?
Ja, die QUADRIOS LED ist RoHS-konform. Das bedeutet, dass sie den Anforderungen der RoHS-Richtlinie (Restriction of Hazardous Substances) entspricht. Diese Richtlinie beschränkt die Verwendung bestimmter gefährlicher Stoffe in elektronischen Geräten und Bauteilen, darunter Blei, Quecksilber, Cadmium, Chrom(VI), polybromierte Biphenyle (PBB) und polybromierte Diphenylether (PBDE).
Die RoHS-Konformität der QUADRIOS LED bedeutet, dass sie umweltfreundlicher ist und weniger Schadstoffe enthält. Dies ist sowohl für die Umwelt als auch für die Gesundheit der Anwender von Vorteil.
