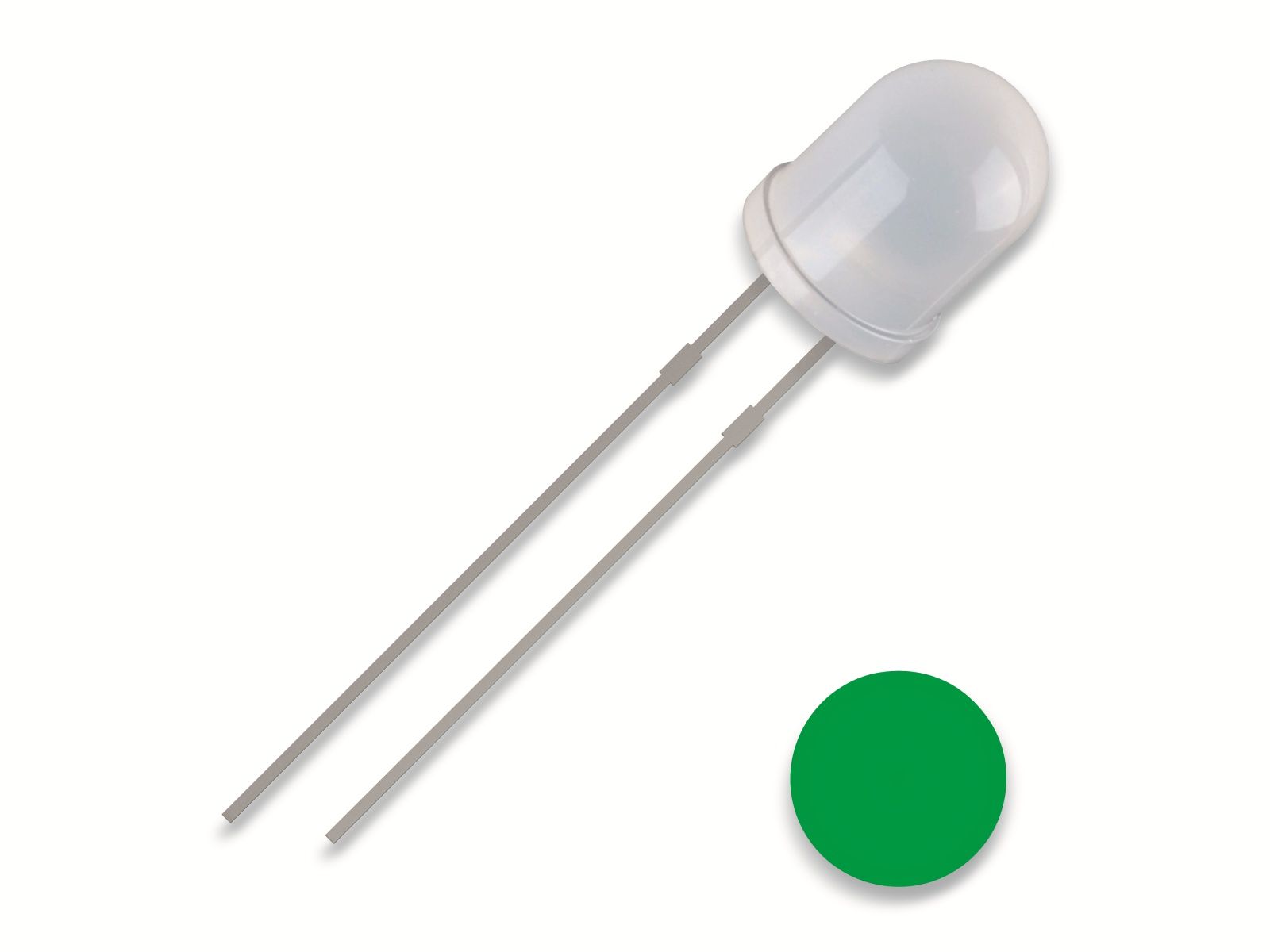

Entdecken Sie die faszinierende Welt der Lichttechnik mit der QUADRIOS LED – einer Leuchtkomponente, die Ihre Projekte in ein strahlendes, grünes Licht taucht. Diese hochwertige 5 mm LED vereint Präzision, Leistung und eine beeindruckende Leuchtkraft, um Ihre kreativen Ideen zum Leben zu erwecken. Ob im Modellbau, in der Elektronikentwicklung oder in individuellen Beleuchtungslösungen – die QUADRIOS LED setzt leuchtende Akzente und bietet Ihnen unzählige Möglichkeiten, Ihre Visionen zu realisieren.
Brillantes Licht für Ihre Projekte
Tauchen Sie ein in die Welt der Farben und entdecken Sie die außergewöhnliche Leuchtkraft der QUADRIOS LED. Mit einer Lichtstärke von 2500 mcd erzeugt diese grüne LED ein intensives, klares Licht, das Ihre Projekte zum Strahlen bringt. Die Wellenlänge von 520 nm sorgt für ein reines, lebendiges Grün, das die Aufmerksamkeit auf sich zieht und gleichzeitig angenehm für das Auge ist. Egal, ob Sie filigrane Details hervorheben oder großflächige Bereiche beleuchten möchten – die QUADRIOS LED bietet Ihnen die perfekte Balance zwischen Helligkeit und Farbintensität.
Das diffuse Gehäuse der QUADRIOS LED sorgt für eine gleichmäßige Lichtverteilung, wodurch störende Blendeffekte vermieden werden. Das Ergebnis ist ein weiches, angenehmes Licht, das Ihre Projekte optimal in Szene setzt. Dank ihrer kompakten Bauform mit einem Durchmesser von 5 mm lässt sich die QUADRIOS LED problemlos in unterschiedlichste Anwendungen integrieren. Der Pinabstand von 2,54 mm ermöglicht eine einfache und zuverlässige Montage auf Lochrasterplatinen oder in Steckverbindungen.
Technische Details im Überblick
Die QUADRIOS LED überzeugt nicht nur durch ihre beeindruckende Leuchtkraft, sondern auch durch ihre hochwertigen technischen Eigenschaften. Hier sind die wichtigsten Spezifikationen im Überblick:
- Bauform: 5 mm
- Lichtfarbe: Grün
- Gehäusefarbe: Diffus
- Lichtstärke: 2500 mcd
- Wellenlänge: 520 nm
- Pinabstand: 2,54 mm
Diese technischen Daten garantieren eine zuverlässige und langlebige Performance der QUADRIOS LED. Sie können sich darauf verlassen, dass diese LED auch unter anspruchsvollen Bedingungen ihre volle Leuchtkraft entfaltet und Ihre Projekte optimal unterstützt.
Vielseitige Einsatzmöglichkeiten
Die QUADRIOS LED ist ein wahres Multitalent, wenn es um kreative Anwendungen geht. Ob im Modellbau, in der Elektronikentwicklung, in der Werbung oder in der Kunst – diese LED bietet Ihnen unzählige Möglichkeiten, Ihre Ideen zum Leben zu erwecken. Lassen Sie Ihrer Fantasie freien Lauf und entdecken Sie die vielfältigen Einsatzbereiche der QUADRIOS LED:
- Modellbau: Beleuchten Sie Ihre Modelle mit präzisem, grünem Licht und setzen Sie faszinierende Akzente. Ob Eisenbahnen, Schiffe, Flugzeuge oder Gebäude – die QUADRIOS LED verleiht Ihren Modellen eine realistische und lebendige Optik.
- Elektronikentwicklung: Verwenden Sie die QUADRIOS LED als Statusanzeige, Signalgeber oder zur optischen Rückmeldung in Ihren elektronischen Schaltungen. Dank ihrer hohen Leuchtkraft und ihres klaren grünen Lichts ist diese LED auch aus der Ferne gut sichtbar.
- Werbung und Beschilderung: Gestalten Sie auffällige Werbebotschaften und Beschilderungen mit der QUADRIOS LED. Das intensive grüne Licht zieht die Aufmerksamkeit auf sich und sorgt dafür, dass Ihre Botschaft im Gedächtnis bleibt.
- Kunst und Design: Kreieren Sie einzigartige Kunstwerke und Designobjekte mit der QUADRIOS LED. Ob Lichtinstallationen, Skulpturen oder Schmuck – diese LED ermöglicht Ihnen eine kreative Gestaltung mit Licht.
- Dekorative Beleuchtung: Setzen Sie stimmungsvolle Akzente in Ihrem Zuhause mit der QUADRIOS LED. Ob als indirekte Beleuchtung, als Highlight in Vitrinen oder als Teil einer Lichterkette – diese LED sorgt für eine angenehme und einladende Atmosphäre.
Die QUADRIOS LED ist nicht nur ein technisches Bauteil, sondern auch ein Werkzeug für Ihre Kreativität. Nutzen Sie die vielfältigen Einsatzmöglichkeiten dieser LED, um Ihre Projekte zu etwas Besonderem zu machen und Ihre Visionen zum Leben zu erwecken.
Tipps und Tricks für die Anwendung
Damit Sie das volle Potenzial der QUADRIOS LED ausschöpfen können, haben wir einige nützliche Tipps und Tricks für Sie zusammengestellt:
- Vorwiderstand: Achten Sie darauf, einen geeigneten Vorwiderstand zu verwenden, um die LED vor Beschädigungen durch zu hohen Strom zu schützen. Die Berechnung des Vorwiderstands hängt von der Betriebsspannung und dem gewünschten Stromfluss ab.
- Polarität: Beachten Sie die Polarität der LED. Der längere Anschluss ist der Anode (Pluspol), der kürzere Anschluss ist die Kathode (Minuspol). Eine falsche Polung kann die LED beschädigen.
- Kühlung: Bei höheren Strömen kann die LED Wärme entwickeln. Sorgen Sie für eine ausreichende Kühlung, um die Lebensdauer der LED zu verlängern. Dies kann durch die Verwendung eines Kühlkörpers oder durch eine gute Wärmeableitung über die Leiterplatte erfolgen.
- Steuerung: Die Helligkeit der LED kann durch die Verwendung einer Pulsweitenmodulation (PWM) gesteuert werden. Dadurch können Sie die LED dimmen oder dynamische Lichteffekte erzeugen.
- Kombination: Experimentieren Sie mit verschiedenen Farben und Formen, um einzigartige Lichteffekte zu erzielen. Kombinieren Sie die QUADRIOS LED mit anderen LEDs oder mit anderen Materialien, um Ihre kreativen Ideen umzusetzen.
Mit diesen Tipps und Tricks sind Sie bestens gerüstet, um die QUADRIOS LED erfolgreich in Ihre Projekte zu integrieren und beeindruckende Ergebnisse zu erzielen.
Qualität und Zuverlässigkeit
Bei der QUADRIOS LED legen wir größten Wert auf Qualität und Zuverlässigkeit. Jede LED wird sorgfältig geprüft, um sicherzustellen, dass sie unseren hohen Standards entspricht. Wir verwenden nur hochwertige Materialien und modernste Fertigungstechnologien, um eine lange Lebensdauer und eine konstante Performance zu gewährleisten.
Die QUADRIOS LED ist RoHS-konform und entspricht somit den europäischen Richtlinien für den Umgang mit gefährlichen Stoffen. Sie können sich darauf verlassen, dass diese LED umweltfreundlich und sicher in der Anwendung ist.
Warum QUADRIOS LED?
Es gibt viele Gründe, sich für die QUADRIOS LED zu entscheiden. Hier sind die wichtigsten Vorteile im Überblick:
- Brillante Leuchtkraft: Die QUADRIOS LED erzeugt ein intensives, klares grünes Licht, das Ihre Projekte zum Strahlen bringt.
- Gleichmäßige Lichtverteilung: Das diffuse Gehäuse sorgt für eine weiche, angenehme Ausleuchtung ohne störende Blendeffekte.
- Vielseitige Einsatzmöglichkeiten: Ob Modellbau, Elektronikentwicklung, Werbung oder Kunst – die QUADRIOS LED bietet Ihnen unzählige kreative Möglichkeiten.
- Hohe Qualität und Zuverlässigkeit: Wir verwenden nur hochwertige Materialien und modernste Fertigungstechnologien, um eine lange Lebensdauer und eine konstante Performance zu gewährleisten.
- RoHS-konform: Die QUADRIOS LED entspricht den europäischen Richtlinien für den Umgang mit gefährlichen Stoffen.
Die QUADRIOS LED ist die perfekte Wahl für alle, die Wert auf Qualität, Leistung und Vielseitigkeit legen. Lassen Sie sich von der Leuchtkraft dieser LED inspirieren und verwirklichen Sie Ihre kreativen Ideen!
FAQ – Häufig gestellte Fragen
Welchen Vorwiderstand benötige ich für die QUADRIOS LED?
Der benötigte Vorwiderstand hängt von der Betriebsspannung und dem gewünschten Stromfluss ab. Um den richtigen Vorwiderstand zu berechnen, benötigen Sie folgende Informationen:
- Betriebsspannung (U): Die Spannung, mit der Sie die LED betreiben möchten (z.B. 5V, 12V).
- Vorwärtsspannung der LED (Uf): Die Spannung, die die LED benötigt, um zu leuchten (in der Regel ca. 2,0 – 2,2V für grüne LEDs).
- Vorwärtsstrom der LED (If): Der Strom, der durch die LED fließen soll (in der Regel ca. 20 mA = 0,02 A).
Die Berechnung des Vorwiderstands erfolgt dann nach folgender Formel:
R = (U – Uf) / If
Beispiel:
- U = 5V
- Uf = 2,1V
- If = 0,02A
R = (5V – 2,1V) / 0,02A = 145 Ohm
In diesem Fall würden Sie einen Widerstand von 145 Ohm benötigen. Da es selten Widerstände mit genau diesem Wert gibt, wählen Sie den nächsthöheren Standardwert (z.B. 150 Ohm). Es ist immer besser, einen etwas höheren Widerstand zu verwenden, um die LED vor Beschädigungen zu schützen.
Wie schließe ich die QUADRIOS LED richtig an?
Die QUADRIOS LED hat zwei Anschlüsse: die Anode (Pluspol) und die Kathode (Minuspol). Es ist wichtig, die LED richtig zu polen, da eine falsche Polung die LED beschädigen kann. Die Anode ist in der Regel der längere Anschluss, während die Kathode der kürzere Anschluss ist. Auf dem Gehäuse der LED ist manchmal auch eine Markierung (z.B. eine flache Stelle oder eine Kerbe) angebracht, die die Kathode kennzeichnet.
Um die LED anzuschließen, verbinden Sie die Anode über einen Vorwiderstand mit dem Pluspol der Spannungsquelle und die Kathode mit dem Minuspol der Spannungsquelle. Achten Sie darauf, dass der Vorwiderstand den Stromfluss durch die LED begrenzt und die LED vor Beschädigungen schützt.
Kann ich die QUADRIOS LED dimmen?
Ja, die QUADRIOS LED kann gedimmt werden. Die einfachste Möglichkeit, eine LED zu dimmen, ist die Verwendung einer Pulsweitenmodulation (PWM). Bei der PWM wird die LED in kurzen Intervallen ein- und ausgeschaltet. Das Verhältnis zwischen der Ein- und Ausschaltzeit (das Tastverhältnis) bestimmt die Helligkeit der LED. Je länger die LED eingeschaltet ist, desto heller leuchtet sie. Je kürzer die LED eingeschaltet ist, desto dunkler leuchtet sie.
Für die PWM-Steuerung benötigen Sie einen Mikrocontroller (z.B. Arduino, Raspberry Pi) oder einen speziellen PWM-Dimmer. Diese Geräte können das PWM-Signal erzeugen und die Helligkeit der LED steuern.
Ist die QUADRIOS LED wasserdicht?
Nein, die QUADRIOS LED ist nicht wasserdicht. Sie ist für den Einsatz in trockenen Umgebungen konzipiert. Wenn Sie die LED im Freien oder in feuchten Umgebungen verwenden möchten, benötigen Sie ein wasserdichtes Gehäuse oder eine spezielle wasserdichte LED.
Welche Lebensdauer hat die QUADRIOS LED?
Die Lebensdauer der QUADRIOS LED hängt von verschiedenen Faktoren ab, wie z.B. dem Betriebsstrom, der Umgebungstemperatur und der Kühlung. Unter optimalen Bedingungen kann die QUADRIOS LED eine Lebensdauer von bis zu 50.000 Stunden erreichen. Um die Lebensdauer der LED zu verlängern, sollten Sie darauf achten, den Betriebsstrom nicht zu überschreiten, die LED ausreichend zu kühlen und sie vor extremen Temperaturen und Feuchtigkeit zu schützen.
Kann ich die QUADRIOS LED in Reihe schalten?
Ja, Sie können mehrere QUADRIOS LEDs in Reihe schalten. Beachten Sie jedoch, dass sich die Vorwärtsspannung (Uf) der LEDs in Reihe addiert. Die Betriebsspannung muss also ausreichend hoch sein, um alle LEDs zu versorgen. Außerdem benötigen Sie einen Vorwiderstand, der für die gesamte Reihenschaltung ausgelegt ist. Die Berechnung des Vorwiderstands erfolgt analog zur Berechnung für eine einzelne LED, wobei die Summe der Vorwärtsspannungen der LEDs berücksichtigt werden muss.
Beispiel:
- Anzahl der LEDs: 3
- Vorwärtsspannung pro LED: 2,1V
- Gesamtvorwärtsspannung: 3 2,1V = 6,3V
- Betriebsspannung: 12V
- Vorwärtsstrom: 0,02A
R = (12V – 6,3V) / 0,02A = 285 Ohm
In diesem Fall würden Sie einen Widerstand von 285 Ohm benötigen. Wählen Sie den nächsthöheren Standardwert (z.B. 300 Ohm).
Kann ich die QUADRIOS LED parallel schalten?
Die Parallelschaltung von LEDs ist grundsätzlich möglich, aber nicht empfehlenswert. Das Problem bei der Parallelschaltung von LEDs ist, dass LEDs nie exakt die gleichen Eigenschaften haben. Dies führt dazu, dass sich der Strom ungleichmäßig auf die LEDs verteilt. Einige LEDs bekommen mehr Strom als andere, was zu einer ungleichmäßigen Helligkeit und einer verkürzten Lebensdauer führen kann.
Wenn Sie mehrere LEDs parallel schalten möchten, sollten Sie für jede LED einen eigenen Vorwiderstand verwenden. Dadurch wird der Stromfluss durch jede LED individuell begrenzt und eine gleichmäßige Helligkeit gewährleistet.
Welche Alternativen gibt es zur QUADRIOS LED?
Es gibt viele Alternativen zur QUADRIOS LED, je nachdem, welche Anforderungen Sie an die LED haben. Hier sind einige Beispiele:
- Andere Farben: Wenn Sie eine andere Farbe als Grün benötigen, gibt es LEDs in allen Farben des Regenbogens, wie z.B. Rot, Blau, Gelb, Weiß oder Infrarot.
- Andere Bauformen: Wenn Sie eine andere Bauform als 5 mm benötigen, gibt es LEDs in verschiedenen Größen und Formen, wie z.B. 3 mm, 8 mm, SMD-LEDs oder COB-LEDs.
- Andere Helligkeiten: Wenn Sie eine höhere oder niedrigere Helligkeit benötigen, gibt es LEDs mit unterschiedlichen Lichtstärken.
- Andere Abstrahlwinkel: Wenn Sie einen anderen Abstrahlwinkel benötigen, gibt es LEDs mit unterschiedlichen Linsen, die den Abstrahlwinkel beeinflussen.
- Intelligente LEDs: Wenn Sie programmierbare LEDs benötigen, die verschiedene Farben und Effekte darstellen können, gibt es intelligente LEDs wie z.B. WS2812B oder APA102.
Bevor Sie sich für eine Alternative entscheiden, sollten Sie sich genau überlegen, welche Anforderungen Sie an die LED haben und welche Eigenschaften für Ihre Anwendung am wichtigsten sind.
