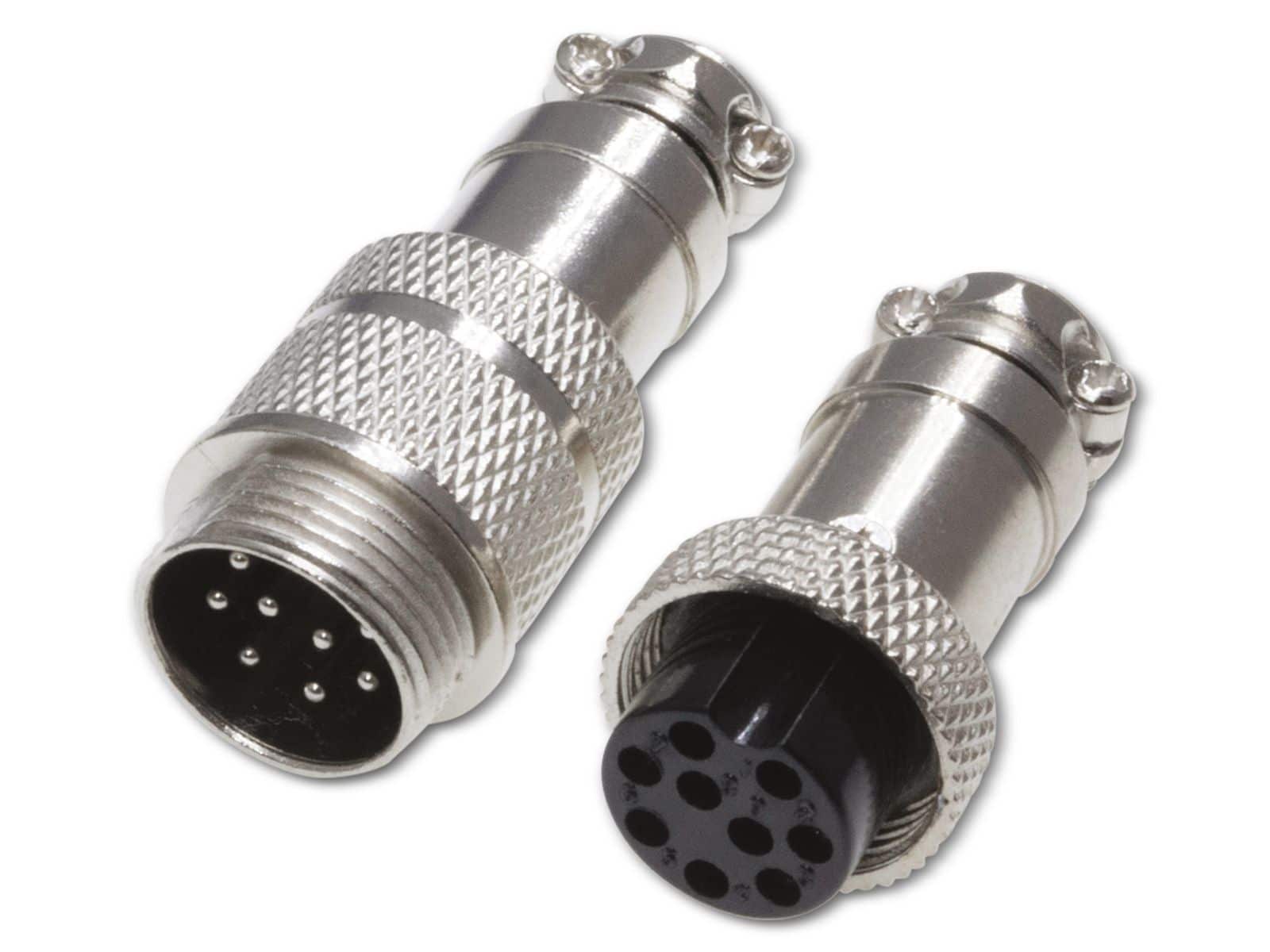

Professionelle Rundsteckverbinder für zuverlässige Verbindungen
Entdecken Sie unsere hochwertigen Rundsteckverbinder, speziell entwickelt für Anwender, die Wert auf Stabilität und Langlebigkeit legen. Dieses Set, bestehend aus einem 9-poligen Stecker und einer passenden Buchse, ist ideal für den Einsatz in anspruchsvollen Umgebungen, wo sichere und belastbare Verbindungen unerlässlich sind. Ob in der Automatisierungstechnik, im Modellbau oder in professionellen Audio- und Videoumgebungen – diese Steckverbinder bieten die Performance, die Sie benötigen.
Umfassende Leistung für Ihre Projekte
Dieser 9-polige Rundsteckverbinder kombiniert Robustheit mit technischer Raffinesse. Mit einer maximalen Spannung von 30V und einem Strom von bis zu 1A ist er perfekt für eine Vielzahl von Anwendungen geeignet, bei denen präzise Signalübertragung und stabile Stromversorgung gefragt sind. Die wire-to-wire Konfiguration vereinfacht die Installation und gewährleistet eine sichere Steckverbindung.
Herausragende Merkmale und Vorteile
- Zuverlässige Signalintegrität: Die 9 Pole bieten ausreichend Kapazität für komplexe Verkabelungen und gewährleisten eine störungsfreie Übertragung von Signalen und Daten.
- Robuste Konstruktion: Gefertigt für den Dauereinsatz, widersteht dieser Rundsteckverbinder äußeren Einflüssen und sorgt für eine langfristige Funktionssicherheit.
- Einfache Montage: Der Lötanschluss ermöglicht eine sichere und permanente Verbindung der Kabel, was eine hohe mechanische Stabilität gewährleistet und Vibrationen standhält.
- Schutz vor Umwelteinflüssen: Die IP55-Zertifizierung schützt die Steckverbindung zuverlässig vor Staub und Strahlwasser, ideal für den Einsatz in nicht-kritischen Außenbereichen oder industriellen Umgebungen.
- Praktisches Set: Sie erhalten sowohl den passenden Stecker als auch die Buchse, um Ihre Verbindung sofort und unkompliziert herstellen zu können.
- Vielseitige Einsatzmöglichkeiten: Von Hobbyprojekten bis hin zu industriellen Anwendungen – dieser Steckverbinder passt sich flexibel an Ihre Bedürfnisse an.
- Hohe Kompatibilität: Entwickelt für den wire-to-wire Anschluss, lässt sich dieser Steckverbinder nahtlos in bestehende oder neue Systemintegrationen einfügen.
Technische Spezifikationen im Detail
Um Ihnen einen klaren Überblick über die Leistungsfähigkeit und Beschaffenheit dieser Rundsteckverbinder zu geben, haben wir die wichtigsten technischen Daten und Eigenschaften für Sie zusammengefasst:
| Eigenschaft | Spezifikation |
|---|---|
| Polzahl | 9-polig |
| Maximale Spannung | 30V DC |
| Maximaler Strom | 1A pro Pol |
| Anschlussart | Lötanschluss |
| Schutzart | IP55 (Staubgeschützt und gegen Strahlwasser geschützt) |
| Verbindungstyp | Wire-to-Wire (Kabel zu Kabel) |
| Lieferumfang | 1x Stecker, 1x Buchse |
| Material Gehäuse | Hochwertiger Kunststoff (z.B. ABS oder PBT), der Langlebigkeit und elektrische Isolation bietet. Das Material ist robust und widerstandsfähig gegenüber mechanischer Beanspruchung und Umwelteinflüssen. |
| Material Kontakte | Messing verzinnt oder eine ähnliche korrosionsbeständige Legierung, die eine exzellente Leitfähigkeit und eine geringe Übergangswiderstandskraft über die gesamte Lebensdauer gewährleistet. |
| Betriebstemperaturbereich | Typischerweise -20°C bis +70°C, was eine zuverlässige Funktion unter wechselnden Temperaturbedingungen ermöglicht. |
| Mechanische Lebensdauer | Die Steckzyklen sind in der Regel für mehrere hundert bis tausend Verbindungen ausgelegt, abhängig von der spezifischen Ausführung und Behandlung, um eine lange Nutzungsdauer zu garantieren. |
| Isolationswiderstand | Bei typischen Werten von über 100 MΩ (bei 500V DC) wird eine ausgezeichnete elektrische Trennung zwischen den einzelnen Kontakten sichergestellt, was Kurzschlüsse verhindert und die Sicherheit erhöht. |
Anwendungsbereiche – Wo Sie diese Steckverbinder einsetzen können
Die Vielseitigkeit unserer 9-poligen Rundsteckverbinder macht sie zu einer hervorragenden Wahl für eine breite Palette von Anwendungen. Sie sind prädestiniert für:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuergeräten in Fertigungsstraßen, Robotik und Prozessleittechnik, wo eine zuverlässige Daten- und Signalübertragung unter rauen Bedingungen erforderlich ist.
- Modellbau und Hobbyprojekte: Für komplexe Verkabelungen in ferngesteuerten Fahrzeugen, Drohnen, Lichtanlagen oder anderen elektronischen Projekten, bei denen eine sichere und robuste Verbindung gewünscht ist.
- Audio- und Videotechnik: In professionellen Beschallungsanlagen, Broadcast-Equipment oder im Bereich der Veranstaltungstechnik zur Verbindung von Mischpulten, Effektgeräten und Signalquellen.
- Medizintechnik: Für nicht-kritische Signalverbindungen in Geräten, wo eine einfache Installation und eine sichere Verbindung gefordert sind.
- Labor und Messtechnik: Zur Verkabelung von Messinstrumenten und Versuchaufbauten, wo Präzision und Zuverlässigkeit von größter Bedeutung sind.
- Fahrzeugtechnik: In speziellen Anwendungen zur Signalübertragung oder Stromversorgung von Zusatzgeräten, wo Schutz vor Feuchtigkeit und Vibrationen wichtig ist.
FAQ – Häufig gestellte Fragen zu Rundsteckverbinder, 9-polig, 30V, 1A, Lötanschluss, IP55, wire to wire, 1 Stecker + 1 Buchse
Was bedeutet die Schutzart IP55 genau?
Die Schutzart IP55 bedeutet, dass die Steckverbindung gegen Staub in schädigender Menge geschützt ist (die Zahl 5 nach dem „IP“ steht für Staubgeschützt). Zusätzlich sind die Kontakte und das Gehäuse gegen Strahlwasser aus beliebiger Richtung geschützt (die Zahl 5 nach der ersten Ziffer gibt den Schutz gegen Wasser an). Dies macht sie ideal für den Einsatz in Umgebungen, in denen mit Staub oder gelegentlichem Wassersprühkontakt zu rechnen ist, wie z.B. in Werkstätten oder unter bestimmten Außenbedingungen, solange keine direkte und dauerhafte Flutung stattfindet.
Wie wird die Verbindung bei einem Lötanschluss hergestellt?
Bei einem Lötanschluss werden die Kabeladern direkt mit den Kontakten des Steckers oder der Buchse verlötet. Hierzu werden die abisolierten Drahtenden in die dafür vorgesehenen Lötösen eingeführt und mit Lötzinn verbunden. Diese Methode gewährleistet eine sehr stabile und dauerhafte elektrische sowie mechanische Verbindung, die gut gegen Vibrationen und Zugkräfte geschützt ist. Es ist wichtig, dass die Lötstellen sauber und gut ausgeführt sind, um einen niedrigen Übergangswiderstand zu erzielen.
Für welche Art von Signalen ist dieser Steckverbinder am besten geeignet?
Mit seinen 9 Polen und der Beschränkung auf 1A pro Pol ist dieser Steckverbinder hervorragend für die Übertragung von schwachen analogen Signalen, digitalen Datensignalen (z.B. serielle Schnittstellen, Bussysteme), Steuersignalen oder auch für die Stromversorgung von Geräten mit geringem Stromverbrauch geeignet. Die höhere Polzahl ermöglicht die Trennung von Signal- und Masseleitungen oder die gleichzeitige Übertragung mehrerer unabhängiger Signale, was für eine saubere Signalintegrität sorgt.
Kann ich diesen Steckverbinder auch im Außenbereich ohne zusätzlichen Schutz verwenden?
Dank der IP55-Schutzart ist der Steckverbinder gegen Staub und Strahlwasser geschützt und kann daher durchaus im Außenbereich eingesetzt werden. Dennoch sollten Sie sicherstellen, dass die Verbindung nicht extremen Witterungsbedingungen wie starkem Hagel, Dauernässe oder Frost ausgesetzt ist, da dies die Lebensdauer beeinträchtigen könnte. Für den direkten, ungeschützten Einsatz bei jeder Witterung sind in der Regel Steckverbinder mit höherer IP-Schutzart (z.B. IP67 oder IP68) empfehlenswert.
Ist das Set für eine feste oder lösbare Verbindung konzipiert?
Dieses Set ist für eine lösbare Verbindung konzipiert. Sie erhalten einen Stecker und eine Buchse, die nach der Installation miteinander verbunden und bei Bedarf auch wieder getrennt werden können. Dies ist besonders praktisch für Wartungsarbeiten, den Austausch von Komponenten oder wenn eine flexible Verkabelung benötigt wird. Die Verbindung ist jedoch so konstruiert, dass sie im verbundenen Zustand sicher und stabil ist.
Welchen Kabelquerschnitt kann ich mit den Lötanschlüssen verarbeiten?
Die Lötanschlüsse sind in der Regel für gängige Kabelquerschnitte im Bereich von etwa 0,25 mm² bis 1,5 mm² ausgelegt. Die genaue Spezifikation hängt vom Design der einzelnen Lötösen ab. Für optimale Ergebnisse sollten Sie einen Kabelquerschnitt wählen, der gut in die Lötöse passt und dessen Isolation sich leicht verarbeiten lässt, ohne die Lötverbindung zu beschädigen.
Wie unterscheidet sich ein Rundsteckverbinder von einem Rechtecksteckverbinder?
Der Hauptunterschied liegt in der Formgebung: Rundsteckverbinder haben eine zylindrische Bauform, während Rechtecksteckverbinder eher rechteckig oder quadratisch sind. Rundsteckverbinder werden oft bevorzugt, wenn eine einfache Steckrichtung, eine hohe mechanische Stabilität und oft auch eine gute elektrische Abschirmung durch die zylindrische Form gewünscht sind. Sie sind auch häufig robuster gegen Verdrehen. Rechtecksteckverbinder können hingegen eine höhere Kontaktdichte aufweisen oder sich einfacher in flache Gehäuse integrieren lassen.
