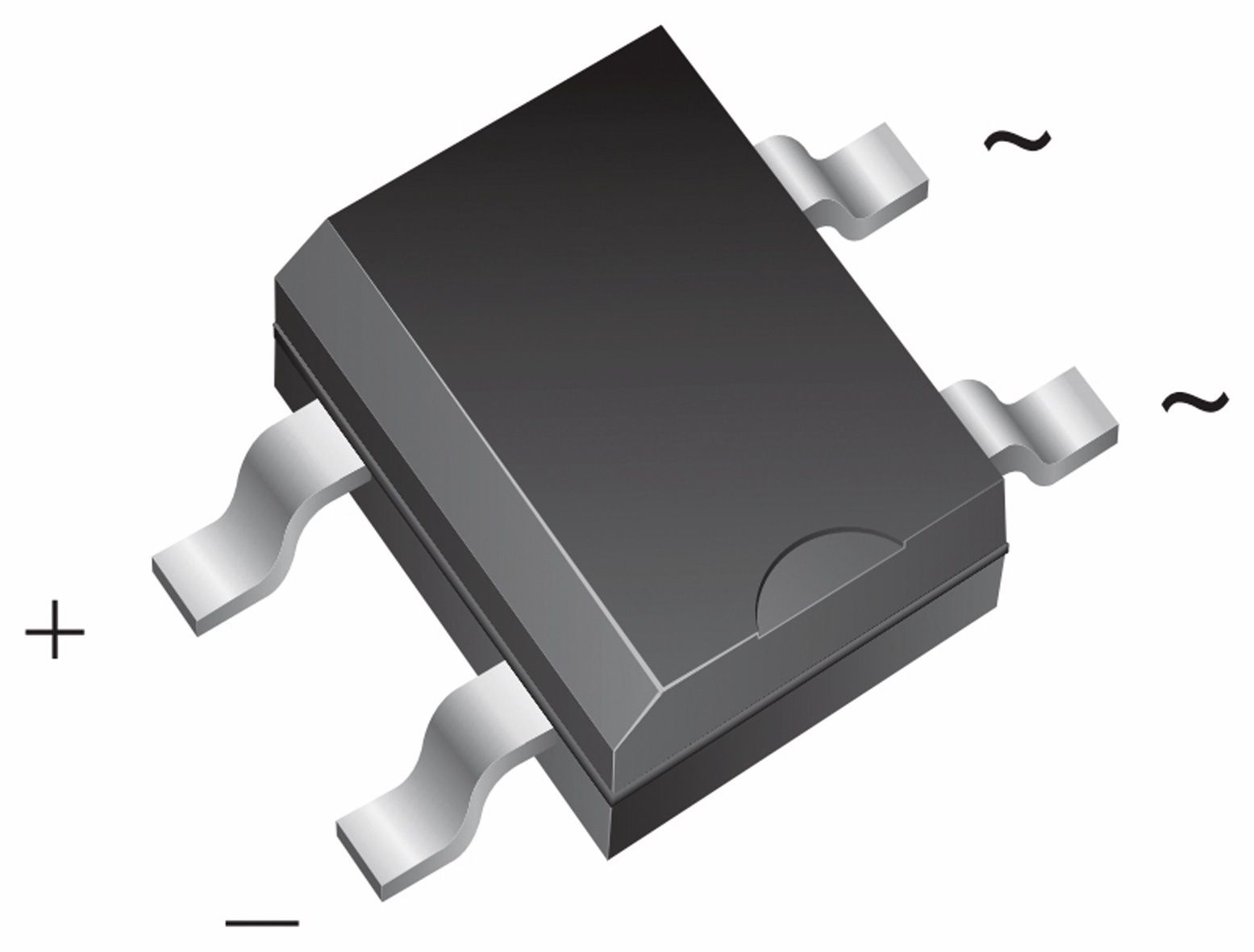

Entdecken Sie die Welt der zuverlässigen Gleichrichtung mit unserem exklusiven Set aus 10 Stück SMD Brückengleichrichtern VISHAY MB4S. Diese kleinen, aber leistungsstarken Komponenten sind das Herzstück vieler elektronischer Schaltungen und unverzichtbar für jeden, der Wert auf Präzision und Effizienz legt. Egal, ob Sie ein erfahrener Ingenieur, ein begeisterter Bastler oder ein ambitionierter Student sind – mit diesen Brückengleichrichtern bringen Sie Ihre Projekte auf das nächste Level.
Warum der VISHAY MB4S Brückengleichrichter die perfekte Wahl ist
In der Welt der Elektronik kommt es auf jedes Detail an. Der VISHAY MB4S Brückengleichrichter steht für Qualität, Zuverlässigkeit und Leistung. Er wandelt Wechselstrom (AC) in Gleichstrom (DC) um, ein fundamentaler Prozess in unzähligen elektronischen Geräten. Doch was macht diesen Gleichrichter so besonders?
Kompakte Bauweise, große Wirkung
Dank seiner SMD (Surface Mount Device) Bauweise ist der VISHAY MB4S extrem platzsparend. Dies ermöglicht Ihnen, auch in komplexen Schaltungen mit begrenztem Raumangebot saubere und effiziente Lösungen zu realisieren. Die geringe Größe bedeutet jedoch keineswegs geringe Leistung. Im Gegenteil: Dieser Brückengleichrichter ist robust und zuverlässig.
Technische Daten, die überzeugen
Lassen Sie uns einen Blick auf die technischen Details werfen, die den VISHAY MB4S auszeichnen:
- Maximale Sperrspannung: Bis zu 400V
- Maximaler Durchlassstrom: 0.5A
- Gehäuse: MBS (Miniature Bridge Surface Mount)
- Betriebstemperaturbereich: -55°C bis +150°C
- RoHS konform: Ja, entspricht den aktuellen Umweltstandards
Diese Spezifikationen garantieren einen sicheren und stabilen Betrieb in einer Vielzahl von Anwendungen. Die hohe Sperrspannung schützt Ihre Schaltung vor Überspannungen, während der ausreichende Durchlassstrom auch anspruchsvolle Lasten versorgt.
Vorteile der SMD Technologie
Die Surface Mount Device (SMD) Technologie bietet entscheidende Vorteile gegenüber traditionellen bedrahteten Bauelementen:
- Platzersparnis: Ermöglicht kompaktere Schaltungen
- Automatisierte Bestückung: Ideal für die Serienfertigung
- Verbesserte Wärmeableitung: Durch die größere Oberfläche
- Geringere Induktivität: Für schnellere Schaltgeschwindigkeiten
Der VISHAY MB4S profitiert von all diesen Vorteilen und ist somit die ideale Wahl für moderne elektronische Designs.
Anwendungsbereiche des VISHAY MB4S
Die Vielseitigkeit des VISHAY MB4S kennt kaum Grenzen. Hier sind einige Beispiele, wo dieser Brückengleichrichter seine Stärken ausspielen kann:
- Netzteile: Gleichrichtung der Eingangsspannung für stabile Stromversorgung
- Ladegeräte: Umwandlung von Wechselstrom in Gleichstrom zum Laden von Batterien
- LED-Beleuchtung: Versorgung von LED-Treibern mit Gleichstrom
- Industrielle Steuerungssysteme: Gleichrichtung für präzise Steuerung elektronischer Komponenten
- Haushaltsgeräte: Stromversorgung von Elektronik in Waschmaschinen, Kühlschränken usw.
- Elektronische Spielzeuge: Zuverlässige Stromversorgung für sicheren Betrieb
Dies ist nur eine kleine Auswahl der unzähligen Anwendungsmöglichkeiten. Mit dem VISHAY MB4S sind Ihrer Kreativität keine Grenzen gesetzt!
So profitieren Sie von unserem 10er-Pack
Wir bieten Ihnen nicht nur einen einzelnen Brückengleichrichter, sondern ein praktisches 10er-Pack. Das hat viele Vorteile:
- Vorrat für zukünftige Projekte: Sie sind bestens gerüstet für kommende Herausforderungen
- Kostenersparnis: Der Preis pro Stück ist im Set deutlich günstiger
- Flexibilität: Sie haben immer den passenden Gleichrichter zur Hand
- Weniger Bestellaufwand: Keine ständigen Nachbestellungen mehr
Mit unserem 10er-Pack sichern Sie sich nicht nur hochwertige Komponenten, sondern auch ein Stück Unabhängigkeit und Flexibilität.
Der VISHAY MB4S im Detail: Ein technischer Überblick
Um Ihnen ein noch besseres Verständnis für den VISHAY MB4S zu vermitteln, gehen wir etwas tiefer in die technischen Details:
Aufbau und Funktionsweise eines Brückengleichrichters
Ein Brückengleichrichter besteht aus vier Dioden, die in einer speziellen Schaltung angeordnet sind. Diese Anordnung ermöglicht es, sowohl die positive als auch die negative Halbwelle des Wechselstroms zu nutzen und in Gleichstrom umzuwandeln. Der VISHAY MB4S integriert diese vier Dioden in einem einzigen, kompakten Gehäuse. Dieser Aufbau sorgt für eine effiziente und zuverlässige Gleichrichtung.
Wichtige Parameter und ihre Bedeutung
Beim Einsatz eines Brückengleichrichters sind einige Parameter besonders wichtig:
- Maximale Sperrspannung (VRRM): Die maximale Spannung, die der Gleichrichter in Sperrrichtung aushalten kann, ohne zu beschädigen.
- Maximaler Durchlassstrom (IF): Der maximale Strom, der durch den Gleichrichter fließen darf, ohne ihn zu überhitzen.
- Durchlassspannung (VF): Die Spannung, die über den Gleichrichter abfällt, wenn Strom fließt.
- Sperrstrom (IR): Der Strom, der in Sperrrichtung fließt. Dieser sollte möglichst gering sein.
Der VISHAY MB4S zeichnet sich durch hervorragende Werte in all diesen Bereichen aus, was ihn zu einer idealen Wahl für anspruchsvolle Anwendungen macht.
Das Gehäuse: MBS (Miniature Bridge Surface Mount)
Das MBS-Gehäuse ist speziell für die SMD-Montage entwickelt worden. Es ist kompakt, robust und ermöglicht eine einfache und zuverlässige Bestückung auf Leiterplatten. Die Bauform ist außerdem optimiert für eine gute Wärmeableitung, was die Lebensdauer des Gleichrichters verlängert.
Installation und Inbetriebnahme des VISHAY MB4S
Die Installation des VISHAY MB4S ist denkbar einfach. Hier sind einige Tipps, die Ihnen den Einstieg erleichtern:
Leiterplatten-Design
Achten Sie bei der Gestaltung Ihrer Leiterplatte auf eine korrekte Ausrichtung der Anschlüsse. Das Datenblatt des VISHAY MB4S enthält detaillierte Informationen zur Pinbelegung. Eine sorgfältige Planung ist entscheidend für eine reibungslose Funktion.
Löten
Beim Löten des VISHAY MB4S sollten Sie auf eine moderate Temperatur achten, um Beschädigungen zu vermeiden. Verwenden Sie am besten eine Lötstation mit Temperaturregelung und ein hochwertiges Flussmittel. Achten Sie darauf, dass die Lötstellen sauber und glänzend sind.
Kühlung
Bei höheren Strömen kann es erforderlich sein, den VISHAY MB4S zusätzlich zu kühlen. Dies kann durch den Einsatz von Kühlkörpern oder eine optimierte Leiterplattenführung erreicht werden. Beachten Sie die Angaben im Datenblatt bezüglich der maximal zulässigen Gehäusetemperatur.
Qualität und Zuverlässigkeit von VISHAY
VISHAY ist ein weltweit führender Hersteller von elektronischen Bauelementen und steht für höchste Qualität und Zuverlässigkeit. Die Produkte von VISHAY werden in einer Vielzahl von Anwendungen eingesetzt, von der Automobilindustrie bis hin zur Medizintechnik. Wenn Sie sich für den VISHAY MB4S entscheiden, wählen Sie ein Produkt, auf das Sie sich verlassen können.
Wir sind stolz darauf, Ihnen dieses außergewöhnliche Produkt anbieten zu können. Bestellen Sie jetzt Ihr 10er-Pack VISHAY MB4S Brückengleichrichter und erleben Sie die Freude an zuverlässiger und effizienter Gleichrichtung!
FAQ – Häufig gestellte Fragen zum VISHAY MB4S
Was ist ein Brückengleichrichter und wofür wird er verwendet?
Ein Brückengleichrichter ist eine elektronische Schaltung, die Wechselstrom (AC) in Gleichstrom (DC) umwandelt. Er wird verwendet, um eine stabile Gleichstromversorgung für elektronische Geräte zu gewährleisten. Der VISHAY MB4S ist ein SMD-Brückengleichrichter, der sich durch seine kompakte Bauweise und hohe Zuverlässigkeit auszeichnet.
Welche Vorteile bietet die SMD-Bauweise des VISHAY MB4S?
Die SMD (Surface Mount Device) Bauweise bietet mehrere Vorteile: Sie ermöglicht eine kompaktere Bauweise der Schaltung, ist ideal für die automatisierte Bestückung, bietet eine verbesserte Wärmeableitung und geringere Induktivität. Dies führt zu schnelleren Schaltgeschwindigkeiten und einer höheren Effizienz.
Was bedeuten die technischen Daten wie maximale Sperrspannung und Durchlassstrom?
Die maximale Sperrspannung (VRRM) ist die höchste Spannung, die der Gleichrichter in Sperrrichtung aushalten kann, ohne beschädigt zu werden. Der maximale Durchlassstrom (IF) ist der höchste Strom, der durch den Gleichrichter fließen darf, ohne ihn zu überhitzen. Es ist wichtig, diese Werte bei der Auswahl eines Gleichrichters für Ihre Anwendung zu berücksichtigen.
Kann ich den VISHAY MB4S auch für Hochfrequenzanwendungen verwenden?
Der VISHAY MB4S ist für eine Vielzahl von Anwendungen geeignet, aber für sehr hochfrequente Anwendungen sollten Sie möglicherweise spezielle Gleichrichter in Betracht ziehen, die für diese Frequenzen optimiert sind. Beachten Sie die technischen Daten und das Datenblatt des VISHAY MB4S, um sicherzustellen, dass er für Ihre spezifische Anwendung geeignet ist.
Wie installiere ich den VISHAY MB4S richtig auf einer Leiterplatte?
Achten Sie bei der Installation auf eine korrekte Ausrichtung der Anschlüsse gemäß dem Datenblatt. Verwenden Sie eine Lötstation mit Temperaturregelung und ein hochwertiges Flussmittel. Stellen Sie sicher, dass die Lötstellen sauber und glänzend sind. Bei höheren Strömen kann eine zusätzliche Kühlung erforderlich sein.
Was ist der Unterschied zwischen einem Brückengleichrichter und einer einzelnen Diode?
Eine einzelne Diode kann Wechselstrom nur in eine Richtung durchlassen, wodurch nur eine Halbwelle des Wechselstroms genutzt wird. Ein Brückengleichrichter hingegen nutzt beide Halbwellen des Wechselstroms, um einen gleichmäßigeren Gleichstrom zu erzeugen. Dadurch ist ein Brückengleichrichter effizienter und liefert eine stabilere Gleichstromversorgung.
Ist der VISHAY MB4S RoHS-konform?
Ja, der VISHAY MB4S ist RoHS-konform und entspricht somit den aktuellen Umweltstandards. Dies bedeutet, dass er keine gefährlichen Stoffe enthält, die die Umwelt belasten könnten.
Wo finde ich das Datenblatt des VISHAY MB4S?
Das Datenblatt des VISHAY MB4S finden Sie auf der Website des Herstellers VISHAY oder auf unserer Produktseite zum Download. Das Datenblatt enthält detaillierte Informationen zu den technischen Daten, Abmessungen und Anwendungshinweisen.
Kann ich den VISHAY MB4S auch für Batterie-Ladegeräte verwenden?
Ja, der VISHAY MB4S ist ideal für den Einsatz in Batterie-Ladegeräten geeignet. Er wandelt den Wechselstrom aus der Steckdose in den benötigten Gleichstrom um, um die Batterie aufzuladen. Achten Sie darauf, die technischen Spezifikationen des Gleichrichters mit den Anforderungen Ihres Ladegeräts abzugleichen.
Was mache ich, wenn der VISHAY MB4S defekt ist?
Sollte ein VISHAY MB4S defekt sein, überprüfen Sie zunächst Ihre Schaltung auf Fehler und stellen Sie sicher, dass die technischen Daten des Gleichrichters nicht überschritten wurden. Wenn der Gleichrichter tatsächlich defekt ist, tauschen Sie ihn gegen einen neuen aus unserem 10er-Pack aus. Beachten Sie, dass eine unsachgemäße Verwendung zum Defekt führen kann und die Garantie erlischt.
