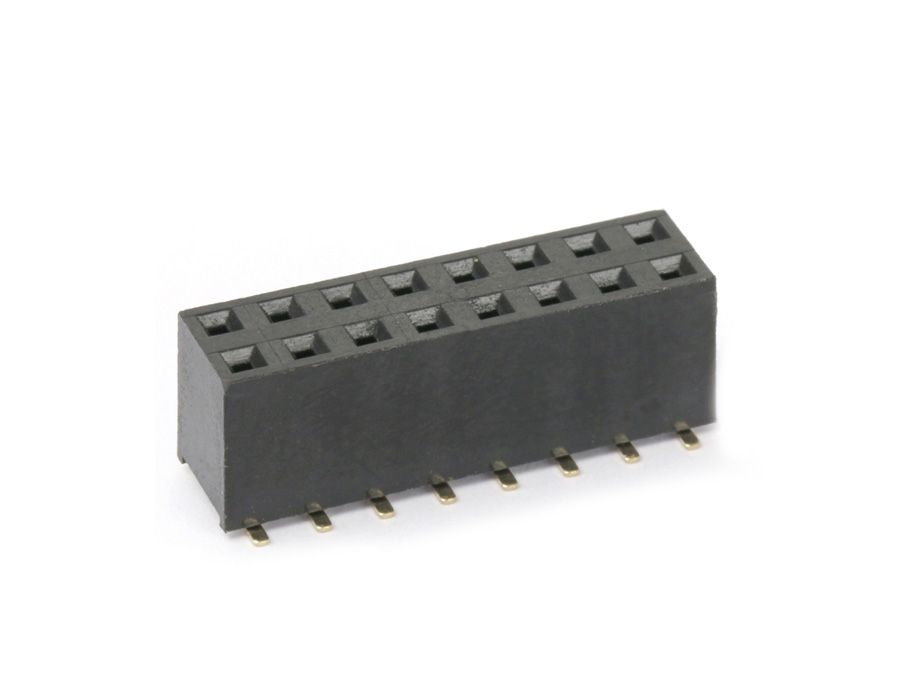

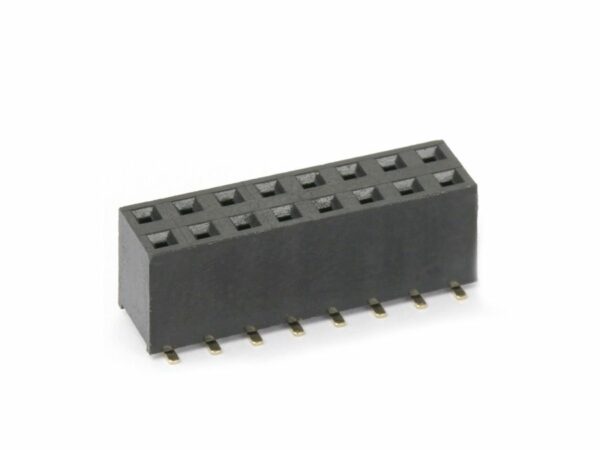

SMD-Buchsenleiste 2×8: Präzise Verbindungen für Ihre Elektronikprojekte
Sie suchen nach einer zuverlässigen und platzsparenden Lösung für Ihre elektrischen Verbindungen auf einer Platine? Dann ist die SMD-Buchsenleiste 2×8 die ideale Wahl für Sie. Diese hochpräzise Buchsenleiste wurde speziell für die Oberflächenmontage (SMD) entwickelt und ermöglicht Ihnen, mehrere Komponenten oder Kabelstränge effizient und sicher zu verbinden. Ob Sie ein erfahrener Elektronikentwickler sind, ein ambitionierter Hobbyist oder ein Ingenieur, der auf der Suche nach hochwertigen Bauteilen ist – diese Buchsenleiste bietet die notwendige Funktionalität und Stabilität für Ihre anspruchsvollsten Projekte.
Maximale Flexibilität und Effizienz in der Platinenbestückung
Die SMD-Buchsenleiste 2×8 zeichnet sich durch ihre kompakte Bauform und die hohe Pin-Dichte aus. Mit insgesamt 16 Pins (2 Reihen zu je 8 Pins) bietet sie eine ausgezeichnete Möglichkeit, Signale und Strom auf Ihrer Leiterplatte zu führen, ohne dabei wertvollen Platz zu verschwenden. Die Oberflächenmontage-Technologie ermöglicht eine automatisierte Bestückung und trägt so zur Effizienz Ihrer Produktionsprozesse bei. Dies macht sie zu einem unverzichtbaren Bauteil für moderne Elektronikdesigns, bei denen Miniaturisierung und Leistungsfähigkeit im Vordergrund stehen.
Herausragende Eigenschaften und Vorteile
- Kompakte Bauform: Die geringe Größe und die SMD-Bauweise ermöglichen eine platzsparende Integration auf Ihrer Leiterplatte, ideal für Geräte mit begrenztem Raum.
- Hohe Pin-Anzahl: Mit 16 Kontakten bietet die 2×8 Konfiguration eine vielseitige Schnittstelle für verschiedene Anschlussanforderungen.
- Zuverlässige Verbindung: Die präzise gefertigten Kontakte gewährleisten eine stabile und sichere elektrische Verbindung, die auch Vibrationen standhält.
- Einfache Montage: Die Verwendung von SMD-Technologie erlaubt eine einfache und schnelle Bestückung mittels Reflow-Lötverfahren, was die Produktionskosten senken kann.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Elektronikprojekten, von Prototypenbau über industrielle Anwendungen bis hin zu Konsumerelektronik.
- Hohe Signalintegrität: Die Konstruktion minimiert Signalverluste und Übersprechen, was für empfindliche Schaltungen von entscheidender Bedeutung ist.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, die Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen gewährleisten.
Technische Spezifikationen und Konstruktionsmerkmale
| Kategorie | Spezifikation |
|---|---|
| Befestigungsart | Oberflächenmontage (SMD) |
| Anzahl der Pins | 16 (2 Reihen à 8 Pins) |
| Reihenabstand | 2.54 mm (typischer Standard für viele Stecksysteme) |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PBT oder LCP) – für Lötprozesse bei hohen Temperaturen ausgelegt. Bietet ausgezeichnete elektrische Isoliereigenschaften und mechanische Stabilität. |
| Kontaktmaterial | Vergoldetes Phosphorbronze oder ähnliche Legierung – bietet exzellente Leitfähigkeit, Korrosionsbeständigkeit und eine hohe Anzahl von Einsteckzyklen. Die Vergoldung gewährleistet geringen Übergangswiderstand und schützt vor Oxidation. |
| Spannungsfestigkeit | Geeignet für typische Niedervolt-Anwendungen im Bereich von bis zu 50V bis 125V AC/DC, abhängig von der genauen Ausführung und den Umgebungsbedingungen. Eine detaillierte Spezifikation entnehmen Sie bitte dem Datenblatt des Herstellers. |
| Strombelastbarkeit pro Pin | In der Regel im Bereich von 1A bis 3A pro Pin, abhängig von der Pin-Geometrie, dem Material und den zulässigen Temperaturerhöhungen. Für hohe Stromanwendungen sind möglicherweise breitere Pins oder spezielle Buchsenleisten erforderlich. |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C oder höher, je nach verwendetem Kunststoffgehäuse. Dies gewährleistet die Funktionalität auch unter wechselnden Temperaturbedingungen. |
| Isolationswiderstand | Sehr hoch, in der Regel >1000 MΩ bei 500V DC, was eine effektive Trennung zwischen den Kontakten sicherstellt. |
| Einsatzmöglichkeiten | Verbindung von Modulen, Sensorik, Displays, Stromversorgung, Datenleitungen in industriellen Steuerungen, Messtechnik, Telekommunikation, IoT-Geräten, Consumer Electronics und Prototyping. |
Präzision und Zuverlässigkeit für anspruchsvolle Elektronikanwendungen
Die SMD-Buchsenleiste 2×8 ist mehr als nur ein einfacher Stecker. Sie ist ein entscheidendes Bindeglied in komplexen elektronischen Systemen, bei denen jede Verbindung zählt. Das Gehäusematerial, oft ein Hochtemperatur-Kunststoff wie PBT (Polybutylenterephthalat) oder LCP (Liquid Crystal Polymer), wurde sorgfältig ausgewählt, um den hohen Temperaturen, die während des Reflow-Lötprozesses auftreten, standzuhalten. Diese Materialien bieten nicht nur thermische Stabilität, sondern auch exzellente dielektrische Eigenschaften, die unerlässlich sind, um elektrische Isolation und Signalintegrität zu gewährleisten.
Die Kontakte selbst sind in der Regel aus einer robusten Kupferlegierung wie Phosphorbronze gefertigt und für eine optimale Leitfähigkeit und Langlebigkeit oft mit einer Schicht aus Gold oder einer Goldlegierung versehen. Diese Vergoldung ist entscheidend, um Oxidation und Korrosion zu verhindern und einen geringen Übergangswiderstand über viele Einsteckzyklen hinweg zu gewährleisten. Dies ist besonders wichtig in Anwendungen, bei denen häufige Verbindungswechsel stattfinden oder wo die Signalqualität von höchster Bedeutung ist, wie beispielsweise in der Messtechnik oder in Hochfrequenzschaltungen.
Anwendungsbereiche: Wo die SMD-Buchsenleiste 2×8 ihre Stärken ausspielt
Die Vielseitigkeit der SMD-Buchsenleiste 2×8 eröffnet Ihnen ein breites Spektrum an Anwendungsmöglichkeiten. In der industriellen Automatisierung können Sie sie zur Verbindung von Sensoren, Aktoren oder Steuermodulen auf Leiterplatten einsetzen, wo eine robuste und zuverlässige Datenübertragung unerlässlich ist. Auch in der Telekommunikation und Netzwerktechnik spielt sie eine wichtige Rolle, um verschiedene Platinen oder Schnittstellen zu verbinden und so die Funktionalität von Routern, Switches oder Kommunikationsmodulen zu gewährleisten.
Im Bereich der Konsumerelektronik, von Smart-Home-Geräten bis hin zu Unterhaltungselektronik, ermöglicht die kompakte Bauform und die einfache Montage die Integration in platzbeschränkte Gehäuse. Entwickler von IoT-Geräten profitieren von der Möglichkeit, mehrere Daten- und Stromleitungen effizient auf kleinstem Raum zu führen. Selbst im Prototyping und in der akademischen Forschung bietet die SMD-Buchsenleiste 2×8 eine flexible und standardisierte Lösung für den schnellen Aufbau und Test von Schaltungen.
Das typische Rastermaß von 2.54 mm macht sie kompatibel mit einer Vielzahl von Steckverbindern und Kabeln, die in der Elektronikindustrie weit verbreitet sind. Dies erleichtert die Beschaffung von Zubehör und vereinfacht den gesamten Entwicklungsprozess. Ob Sie eine Verbindung für Stromversorgung, digitale Signale, analoge Daten oder Kommunikationsbusse benötigen – die 2×8 Bestückung bietet eine gute Balance zwischen Funktionalität und Platzbedarf.
Die Vorteile der Oberflächenmontage (SMD)
Die Entscheidung für eine SMD-Buchsenleiste bringt signifikante Vorteile mit sich, insbesondere im Hinblick auf moderne Fertigungsprozesse. Die Oberflächenmontage-Technologie ermöglicht eine schnelle und präzise Platzierung der Bauteile auf der Leiterplatte durch automatisierte Bestückungsmaschinen. Dies reduziert menschliche Fehler und erhöht die Produktionsgeschwindigkeit erheblich. Der Lötprozess, typischerweise ein Reflow-Löten, ist ebenfalls automatisiert und erzeugt konsistente und qualitativ hochwertige Lötverbindungen.
Darüber hinaus ermöglicht die SMD-Bauweise eine höhere Bauteildichte auf der Leiterplatte. Da die Bauteile direkt auf der Oberfläche montiert und nicht durch Löcher gesteckt werden, kann die Rückseite der Platine ebenfalls bestückt werden. Dies führt zu kompakteren und oft kostengünstigeren Designs, was in vielen Anwendungsbereichen, von mobilen Geräten bis hin zu industriellen Steuerungen, von entscheidender Bedeutung ist.
FAQ – Häufig gestellte Fragen zu SMD-Buchsenleiste 2×8
Was bedeutet SMD-Buchsenleiste?
SMD steht für Surface Mount Device, was bedeutet, dass dieses Bauteil für die direkte Montage auf der Oberfläche einer Leiterplatte konzipiert ist, im Gegensatz zu THT-Bauteilen (Through-Hole Technology), die durch Löcher gesteckt werden. Eine Buchsenleiste ist eine Anschlussleiste mit vielen Buchsen, die zum Stecken von Stiftleisten oder anderen Steckverbindern dient.
Für welche Anwendungen ist diese Buchsenleiste besonders geeignet?
Die SMD-Buchsenleiste 2×8 ist ideal für alle Elektronikprojekte, bei denen eine platzsparende und zuverlässige Verbindung auf einer Leiterplatte benötigt wird. Dazu gehören industrielle Steuerungen, IoT-Geräte, Messtechnik, Telekommunikation, Prototypenbau und die Entwicklung von Konsumerelektronik.
Wie viele Pins hat die SMD-Buchsenleiste 2×8?
Die Bezeichnung 2×8 bedeutet, dass die Buchsenleiste aus zwei Reihen mit jeweils acht Kontakten besteht, was insgesamt 16 Pins ergibt.
Welche Vorteile bietet die Oberflächenmontage (SMD) gegenüber Durchsteckmontage (THT)?
SMD-Bauteile ermöglichen eine höhere Bauteildichte auf der Leiterplatte, eine schnellere und effizientere automatisierte Bestückung sowie oft kleinere und leichtere Designs. Sie sind ideal für moderne, miniaturisierte Elektronik.
Kann ich die Buchsenleiste auch für höhere Spannungen oder Ströme verwenden?
Die maximale Spannungs- und Strombelastbarkeit hängt vom spezifischen Produktdatenblatt des Herstellers ab. Die hier angegebene Buchsenleiste ist typischerweise für Niedervolt-Anwendungen ausgelegt. Für höhere Anforderungen sollten Sie spezielle Buchsenleisten mit entsprechend dimensionierten Kontakten und Gehäusen wählen.
Ist die Buchsenleiste hitzebeständig?
Ja, SMD-Buchsenleisten sind aus Materialien gefertigt, die den hohen Temperaturen des Reflow-Lötprozesses standhalten. Der genaue Betriebstemperaturbereich liegt in der Regel zwischen -40°C und +105°C oder höher, abhängig vom spezifischen Gehäusematerial.
Wie stelle ich eine gute Lötverbindung sicher?
Für eine optimale Lötverbindung sollten Sie sicherstellen, dass die Lötpads auf der Leiterplatte sauber und gut vorbereitet sind. Verwenden Sie geeignetes Lötzinn und eine Lötstation mit kontrollierter Temperatur. Die Verwendung von Flussmittel ist ebenfalls empfehlenswert, um Oxidation zu vermeiden und die Benetzung des Lotes zu verbessern.
