Entdecke die faszinierende Welt der Elektronik und lerne spielerisch mit dem SOL-Expert Lötbausatz „Wasserfüllstandsanzeige mit Relaisausgang“! Dieses Projekt bietet dir nicht nur eine spannende Herausforderung, sondern auch eine praktische Anwendung, die du im Alltag einsetzen kannst. Tauche ein in die Welt des Lötens und der Elektronik und erschaffe deine eigene Wasserstandsanzeige.

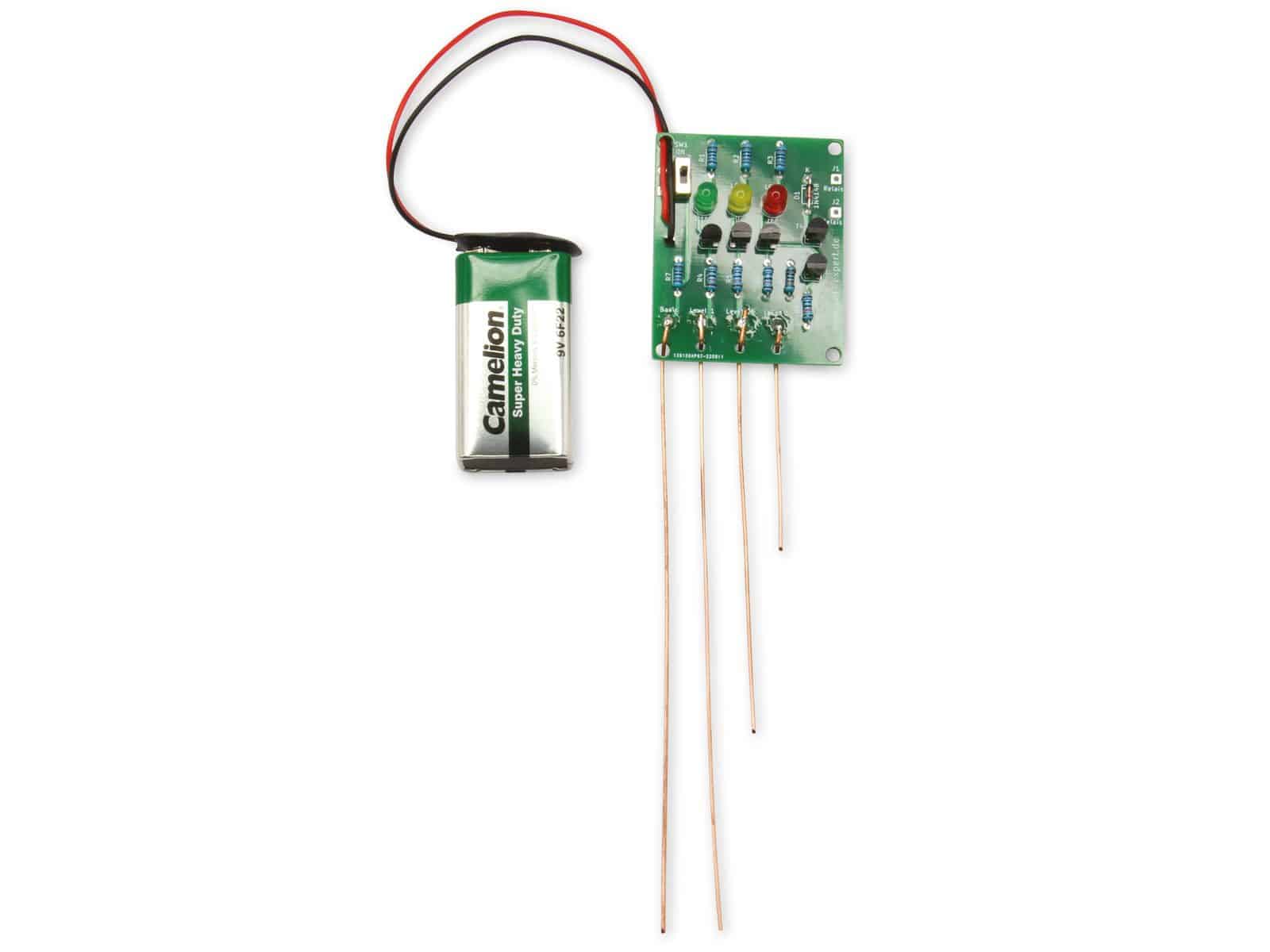

SOL-Expert Lötbausatz „Wasserfüllstandsanzeige mit Relaisausgang“ – Dein Einstieg in die faszinierende Welt der Elektronik
Du suchst nach einem spannenden Projekt, um deine Elektronikkenntnisse zu erweitern oder ganz neu in die Materie einzutauchen? Der SOL-Expert Lötbausatz „Wasserfüllstandsanzeige mit Relaisausgang“ ist die perfekte Wahl! Er kombiniert auf ideale Weise das Erlernen grundlegender elektronischer Prinzipien mit dem Bau eines nützlichen Geräts, das dir im Alltag helfen kann. Stell dir vor, du überwachst deinen Wassertank, dein Aquarium oder sogar das Regenwasserfass im Garten – und das alles mit deiner selbstgebauten Elektronik!
Dieser Lötbausatz ist mehr als nur ein Bausatz; er ist ein Tor zu einer Welt voller Möglichkeiten. Er vermittelt dir nicht nur das technische Know-how, sondern weckt auch deine Kreativität und dein Interesse an Elektronik. Egal, ob du Anfänger oder bereits erfahrener Tüftler bist, dieser Bausatz wird dich begeistern und dir ein Erfolgserlebnis verschaffen.
Was macht diesen Lötbausatz so besonders?
Der SOL-Expert Lötbausatz „Wasserfüllstandsanzeige mit Relaisausgang“ zeichnet sich durch mehrere besondere Merkmale aus, die ihn von anderen Bausätzen abheben:
- Lerneffekt: Der Bausatz vermittelt auf spielerische Weise grundlegende Kenntnisse der Elektronik, wie z.B. den Umgang mit Widerständen, Transistoren, LEDs und Relais. Du verstehst, wie die einzelnen Komponenten zusammenarbeiten und wie du sie in eigenen Projekten einsetzen kannst.
- Praktische Anwendung: Die fertige Wasserstandsanzeige ist nicht nur ein Lernprojekt, sondern auch ein nützliches Gerät, das du im Alltag einsetzen kannst. Du kannst den Wasserstand in verschiedenen Behältern überwachen und bei Bedarf automatisch Pumpen oder Ventile steuern.
- Relaisausgang: Der Relaisausgang ermöglicht es dir, externe Geräte wie Pumpen, Ventile oder Alarmanlagen anzusteuern. So kannst du deine Wasserstandsanzeige in ein komplexes Automatisierungssystem integrieren.
- Detaillierte Anleitung: Die ausführliche und bebilderte Bauanleitung führt dich Schritt für Schritt durch den Aufbau der Wasserstandsanzeige. Auch als Anfänger wirst du keine Probleme haben, das Projekt erfolgreich abzuschließen.
- Hochwertige Bauteile: Der Bausatz enthält ausschließlich hochwertige elektronische Bauteile, die eine lange Lebensdauer und zuverlässige Funktion gewährleisten.
Kurz gesagt, der SOL-Expert Lötbausatz „Wasserfüllstandsanzeige mit Relaisausgang“ ist eine Investition in deine Fähigkeiten und in deine Zukunft. Er eröffnet dir die Möglichkeit, deine eigenen Projekte zu realisieren und die Welt der Elektronik aktiv mitzugestalten.
Funktionsweise der Wasserfüllstandsanzeige
Die Wasserfüllstandsanzeige basiert auf einem einfachen, aber effektiven Prinzip: Sie nutzt die Leitfähigkeit von Wasser, um den Füllstand zu messen. Dabei werden mehrere Sensoren in unterschiedlichen Höhen im Behälter platziert. Sobald das Wasser einen Sensor erreicht, schließt sich ein Stromkreis, und die entsprechende LED leuchtet auf.
Der Relaisausgang ermöglicht es, bei einem bestimmten Füllstand (z.B. bei Erreichen des maximalen oder minimalen Füllstands) ein externes Gerät zu schalten. Dies kann beispielsweise eine Pumpe sein, die automatisch Wasser nachfüllt oder abpumpt, oder ein Ventil, das den Zufluss stoppt.
Die Vorteile dieser Methode liegen auf der Hand:
- Einfache Konstruktion: Die Schaltung ist relativ einfach aufgebaut und leicht zu verstehen.
- Geringe Kosten: Die benötigten Bauteile sind kostengünstig und leicht erhältlich.
- Zuverlässige Funktion: Die Wasserfüllstandsanzeige arbeitet zuverlässig und präzise.
- Vielseitige Einsatzmöglichkeiten: Die Wasserfüllstandsanzeige kann in verschiedenen Anwendungen eingesetzt werden, z.B. in Aquarien, Wassertanks, Regentonnen und Schwimmbädern.
Hier eine detaillierte Erklärung der einzelnen Komponenten und ihrer Funktion:
- Sensoren: Die Sensoren bestehen aus leitfähigem Material (z.B. Edelstahl), das ins Wasser eintaucht.
- Widerstände: Die Widerstände begrenzen den Stromfluss und schützen die LEDs vor Beschädigung.
- Transistoren: Die Transistoren dienen als Schalter und steuern die LEDs.
- LEDs: Die LEDs zeigen den aktuellen Füllstand an.
- Relais: Das Relais schaltet den Stromkreis für das externe Gerät.
Die Schaltung ist so konzipiert, dass sie mit einer geringen Spannung betrieben wird, was die Sicherheit erhöht. Die Wasserfüllstandsanzeige ist ein ideales Projekt, um die Grundlagen der Elektronik zu erlernen und gleichzeitig ein nützliches Gerät zu bauen.
Technische Daten
Hier findest du die wichtigsten technischen Daten des SOL-Expert Lötbausatzes „Wasserfüllstandsanzeige mit Relaisausgang“ in einer übersichtlichen Tabelle:
| Merkmal | Wert |
|---|---|
| Betriebsspannung | 9 – 12 V DC |
| Anzahl der Füllstandssensoren | 4 |
| Relaisausgang | Schließer (NO) |
| Maximale Schaltleistung des Relais | 24 V DC / 1 A |
| Abmessungen der Platine | ca. 60 x 40 mm |
| Empfohlene Lötkenntnisse | Grundkenntnisse im Löten erforderlich |
Wichtiger Hinweis: Die maximale Schaltleistung des Relais darf nicht überschritten werden, um Schäden am Relais zu vermeiden. Achte darauf, dass das angeschlossene Gerät die angegebenen Werte nicht überschreitet.
Was ist im Lieferumfang enthalten?
Der SOL-Expert Lötbausatz „Wasserfüllstandsanzeige mit Relaisausgang“ enthält alles, was du für den erfolgreichen Aufbau der Wasserstandsanzeige benötigst:
- Platine: Die Platine ist das Herzstück der Schaltung und dient als Träger für die elektronischen Bauteile.
- Elektronische Bauteile: Der Bausatz enthält alle benötigten elektronischen Bauteile, wie z.B. Widerstände, Transistoren, LEDs, Relais, Kondensatoren und Dioden.
- Bauanleitung: Die ausführliche und bebilderte Bauanleitung führt dich Schritt für Schritt durch den Aufbau der Wasserstandsanzeige.
Bitte beachte: Der Bausatz enthält kein Gehäuse, keine Anschlusskabel, keine Sensoren für den Wasserstand (Drähte, Schrauben etc.) und kein Netzteil. Diese Komponenten müssen separat erworben werden.
Anwendungsbeispiele
Die Einsatzmöglichkeiten der selbstgebauten Wasserfüllstandsanzeige mit Relaisausgang sind vielfältig und bieten dir die Möglichkeit, deine eigenen Ideen zu verwirklichen. Hier sind einige inspirierende Beispiele:
- Aquarium: Überwache den Wasserstand in deinem Aquarium und lass automatisch Wasser nachfüllen, wenn der Füllstand zu niedrig ist. So sorgst du für ein optimales Klima für deine Fische und Pflanzen.
- Wassertank: Überwache den Füllstand deines Wassertanks und erhalte eine Benachrichtigung, wenn der Tank leer oder voll ist. So vermeidest du unnötige Pumpvorgänge und sparst Energie.
- Regentonne: Überwache den Füllstand deiner Regentonne und nutze das gesammelte Regenwasser optimal für die Gartenbewässerung.
- Schwimmbad: Überwache den Wasserstand in deinem Schwimmbad und sorge dafür, dass immer genügend Wasser vorhanden ist.
- Industrielle Anwendungen: In der Industrie kann die Wasserfüllstandsanzeige zur Überwachung von Flüssigkeitsständen in verschiedenen Behältern eingesetzt werden, z.B. in Tanks, Becken und Silos.
Lass deiner Fantasie freien Lauf! Die Wasserfüllstandsanzeige ist ein vielseitiges Werkzeug, mit dem du viele verschiedene Projekte realisieren kannst. Ob im Hobbybereich oder in der Industrie, die Möglichkeiten sind nahezu unbegrenzt.
Schritt-für-Schritt Anleitung zum Zusammenbau
Der Zusammenbau des SOL-Expert Lötbausatzes „Wasserfüllstandsanzeige mit Relaisausgang“ ist dank der ausführlichen und bebilderten Bauanleitung auch für Anfänger gut zu bewältigen. Hier eine kurze Zusammenfassung der wichtigsten Schritte:
- Vorbereitung: Lege alle benötigten Werkzeuge und Materialien bereit, wie z.B. Lötkolben, Lötzinn, Seitenschneider, Pinzette und die Bauteile des Bausatzes.
- Bauteile identifizieren: Identifiziere alle Bauteile anhand der Bauanleitung und sortiere sie übersichtlich.
- Bauteile einlöten: Löte die Bauteile gemäß der Bauanleitung auf die Platine. Achte dabei auf die richtige Polarität der Bauteile (z.B. bei LEDs und Elektrolytkondensatoren).
- Verbindungen prüfen: Prüfe alle Lötstellen und Verbindungen sorgfältig auf Kurzschlüsse und kalte Lötstellen.
- Funktion testen: Schließe die Wasserfüllstandsanzeige an eine Stromquelle an und teste die Funktion.
- Gehäuse montieren (optional): Montiere die Platine in einem geeigneten Gehäuse, um sie vor Staub und Feuchtigkeit zu schützen.
Tipps für ein erfolgreiches Löten:
- Verwende einen Lötkolben mit einer feinen Spitze.
- Verwende hochwertiges Lötzinn.
- Reinige die Lötstellen vor dem Löten.
- Erhitze die Lötstellen kurz und gleichmäßig.
- Verwende Flussmittel, um die Lötbarkeit zu verbessern.
- Lasse die Lötstellen abkühlen, bevor du die Bauteile bewegst.
Mit etwas Geduld und Sorgfalt wirst du deine eigene Wasserfüllstandsanzeige erfolgreich zusammenbauen und in Betrieb nehmen können. Viel Spaß dabei!
FAQ – Häufig gestellte Fragen
Benötige ich Vorkenntnisse im Löten?
Grundkenntnisse im Löten sind von Vorteil, aber nicht unbedingt erforderlich. Der Bausatz ist auch für Anfänger geeignet, die bereit sind, sich in die Materie einzuarbeiten. Die ausführliche Bauanleitung hilft dir Schritt für Schritt durch den Aufbau. Im Internet finden sich zahlreiche Tutorials und Videos, die dir die Grundlagen des Lötens vermitteln können.
Welche Werkzeuge benötige ich für den Zusammenbau?
Für den Zusammenbau des Bausatzes benötigst du folgende Werkzeuge:
- Lötkolben mit feiner Spitze
- Lötzinn
- Seitenschneider
- Pinzette
- Evtl. Entlötpumpe oder Entlötlitze (für Korrekturen)
- Multimeter (optional, zur Fehlersuche)
Was ist, wenn ein Bauteil fehlt oder defekt ist?
Sollte ein Bauteil fehlen oder defekt sein, kontaktiere uns bitte umgehend. Wir werden uns schnellstmöglich um Ersatz kümmern.
Kann ich die Wasserfüllstandsanzeige auch mit einer Batterie betreiben?
Ja, die Wasserfüllstandsanzeige kann auch mit einer Batterie betrieben werden. Achte darauf, dass die Batterie die richtige Spannung (9-12V DC) liefert.
Kann ich die Anzahl der Füllstandssensoren erweitern?
Es ist prinzipiell möglich, die Anzahl der Füllstandssensoren zu erweitern, jedoch erfordert dies Anpassungen an der Schaltung und der Bauanleitung. Wir empfehlen, die Wasserfüllstandsanzeige zunächst mit den vorhandenen Sensoren aufzubauen und zu testen, bevor du Änderungen vornimmst.
Ist die Wasserfüllstandsanzeige wasserdicht?
Die Platine selbst ist nicht wasserdicht. Wenn du die Wasserfüllstandsanzeige in einer feuchten Umgebung einsetzen möchtest, solltest du sie in einem geeigneten Gehäuse unterbringen, das vor Spritzwasser und Feuchtigkeit schützt. Auch die Sensoren müssen entsprechend isoliert werden.
Kann ich den Relaisausgang für andere Zwecke nutzen?
Ja, der Relaisausgang kann für verschiedene Zwecke genutzt werden, z.B. zum Schalten von Pumpen, Ventilen, Alarmanlagen oder anderen elektronischen Geräten. Achte jedoch darauf, dass die maximale Schaltleistung des Relais nicht überschritten wird.
Wo finde ich weitere Informationen und Unterstützung?
Für weitere Informationen und Unterstützung kannst du dich an unseren Kundenservice wenden. Wir stehen dir gerne mit Rat und Tat zur Seite. Außerdem gibt es zahlreiche Foren und Communities im Internet, in denen du dich mit anderen Elektronik-Enthusiasten austauschen und Hilfe finden kannst.
