Hier ist eine umfassende Produktbeschreibung für den ST Microelectronics Triac BTA06-600BRG, die darauf abzielt, Kunden anzusprechen und zu informieren, geschrieben in der gewünschten Tonalität und Struktur.
Entdecken Sie den BTA06-600BRG von ST Microelectronics, einen Triac, der Ihre Projekte im Bereich Elektronik und Technik auf ein neues Level hebt. Dieses robuste und zuverlässige Bauteil ist mehr als nur ein Schalter – es ist der Schlüssel zu effizienten und präzisen Steuerungen in einer Vielzahl von Anwendungen. Lassen Sie sich von der Leistungsfähigkeit und Vielseitigkeit des BTA06-600BRG inspirieren und erleben Sie, wie er Ihre Ideen zum Leben erweckt.
Warum der BTA06-600BRG die richtige Wahl für Ihr Projekt ist
In der Welt der Elektronik ist die Wahl des richtigen Bauteils entscheidend für den Erfolg eines Projekts. Der BTA06-600BRG Triac von ST Microelectronics bietet eine perfekte Balance aus Leistung, Zuverlässigkeit und Benutzerfreundlichkeit. Ob Sie ein erfahrener Ingenieur oder ein begeisterter Hobbybastler sind, dieser Triac wird Ihre Erwartungen übertreffen. Erfahren Sie, warum der BTA06-600BRG eine unverzichtbare Komponente für Ihre elektronischen Schaltungen ist.
Der BTA06-600BRG zeichnet sich durch seine Fähigkeit aus, Wechselstromlasten effizient zu steuern. Im Vergleich zu herkömmlichen Relais bietet er eine deutlich schnellere Schaltgeschwindigkeit und eine höhere Lebensdauer. Dies macht ihn ideal für Anwendungen, bei denen es auf Präzision und Zuverlässigkeit ankommt. Darüber hinaus ist der BTA06-600BRG in der Lage, auch induktive Lasten wie Motoren und Transformatoren problemlos zu schalten, was seine Vielseitigkeit noch weiter erhöht.
Ein weiterer Vorteil des BTA06-600BRG ist seine einfache Integration in bestehende Schaltungen. Dank seiner standardmäßigen Pinbelegung und der umfassenden Dokumentation von ST Microelectronics ist die Inbetriebnahme unkompliziert und zeitsparend. Sie können sich somit voll und ganz auf die Umsetzung Ihrer Ideen konzentrieren, ohne sich mit komplizierten Installationsprozessen aufhalten zu müssen.
Die Vorteile des BTA06-600BRG auf einen Blick:
- Hohe Schaltgeschwindigkeit: Ermöglicht präzise und reaktionsschnelle Steuerungen.
- Lange Lebensdauer: Reduziert Wartungskosten und erhöht die Zuverlässigkeit Ihrer Schaltungen.
- Vielseitigkeit: Geeignet für ohmsche und induktive Lasten.
- Einfache Integration: Standardmäßige Pinbelegung und umfassende Dokumentation erleichtern die Inbetriebnahme.
- Robustheit: Zuverlässige Funktion auch unter anspruchsvollen Bedingungen.
Mit dem BTA06-600BRG investieren Sie in ein Qualitätsprodukt, das Ihnen langfristig Freude bereiten wird. Lassen Sie sich von seinen vielfältigen Einsatzmöglichkeiten inspirieren und setzen Sie Ihre kreativen Ideen in die Tat um.
Technische Details, die überzeugen
Um das volle Potenzial des BTA06-600BRG auszuschöpfen, ist es wichtig, seine technischen Spezifikationen genau zu verstehen. Im Folgenden finden Sie eine detaillierte Übersicht über die wichtigsten Parameter, die Ihnen bei der Planung und Umsetzung Ihrer Projekte helfen werden.
Der BTA06-600BRG ist ein 6A Triac mit einer Spitzensperrspannung von 600V. Diese Werte sind entscheidend für die Bestimmung der maximal zulässigen Lasten und Spannungen in Ihren Schaltungen. Es ist wichtig, diese Grenzen nicht zu überschreiten, um eine Beschädigung des Triacs und Ihrer übrigen Komponenten zu vermeiden.
Ein weiteres wichtiges Merkmal ist der Haltestrom. Dieser Wert gibt an, wie viel Strom mindestens durch den Triac fließen muss, damit er eingeschaltet bleibt. Der BTA06-600BRG zeichnet sich durch einen relativ niedrigen Haltestrom aus, was ihn besonders energieeffizient macht. Dies ist vor allem bei Anwendungen von Vorteil, bei denen der Triac über längere Zeiträume eingeschaltet bleibt.
Die Ansteuerspannung und der Ansteuerstrom sind ebenfalls wichtige Parameter für die korrekte Funktion des BTA06-600BRG. Diese Werte geben an, welche Spannung und welcher Strom benötigt werden, um den Triac zu aktivieren. Achten Sie darauf, dass Ihre Ansteuerschaltung diese Anforderungen erfüllt, um eine zuverlässige Schaltung zu gewährleisten.

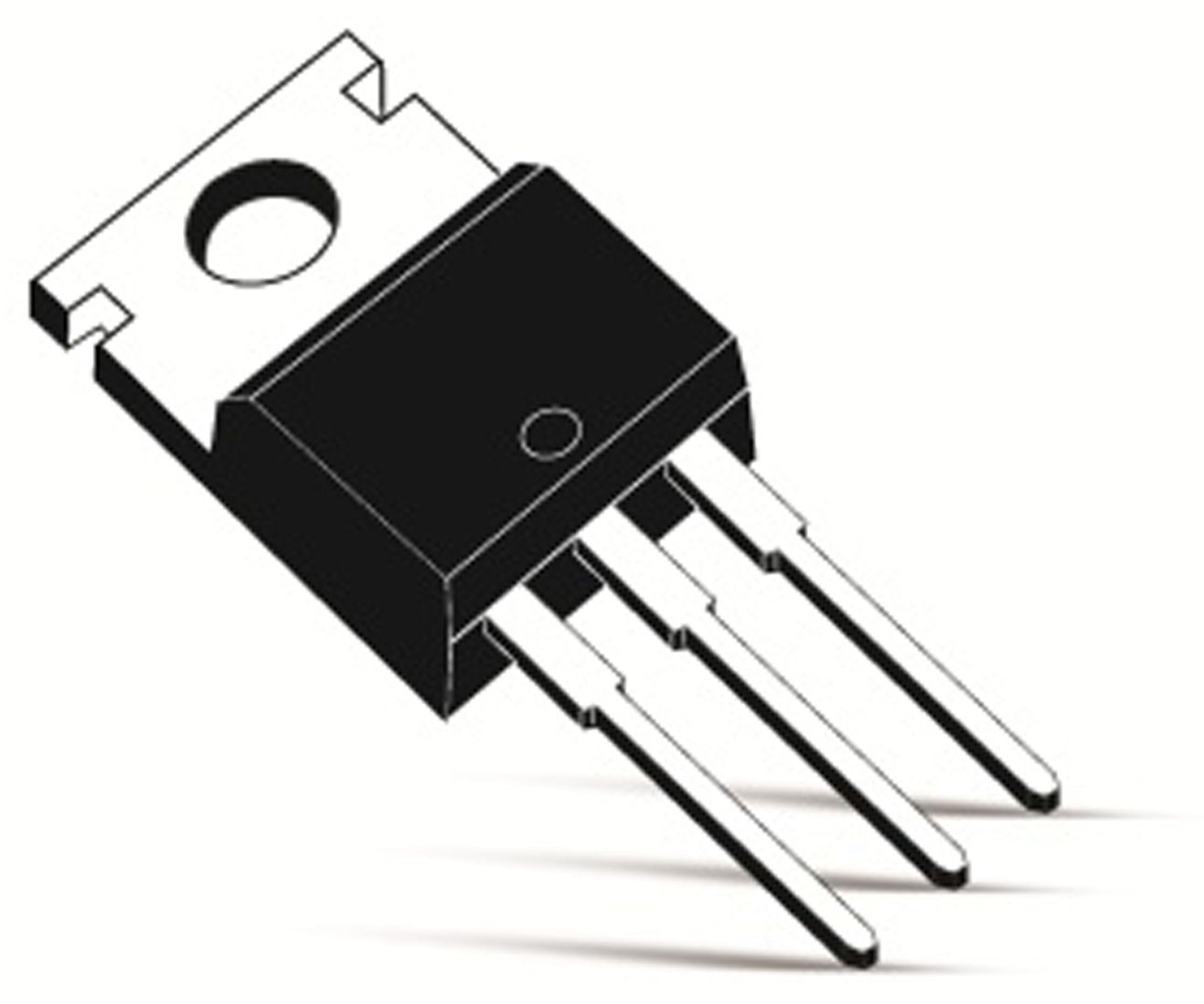

Der BTA06-600BRG ist in einem TO-220AB Gehäuse untergebracht. Dieses Gehäuse bietet eine gute Wärmeableitung und ermöglicht eine einfache Montage auf Kühlkörpern. Bei Anwendungen, bei denen hohe Ströme fließen, ist es ratsam, einen Kühlkörper zu verwenden, um eine Überhitzung des Triacs zu vermeiden.
Wichtige technische Daten im Überblick:
| Parameter | Wert |
|---|---|
| Spitzensperrspannung | 600 V |
| Effektivstrom | 6 A |
| Ansteuerstrom | 10 mA |
| Haltestrom | 15 mA |
| Gehäuse | TO-220AB |
Die Kenntnis dieser technischen Details ermöglicht es Ihnen, den BTA06-600BRG optimal in Ihre Projekte zu integrieren und seine Leistungsfähigkeit voll auszuschöpfen. Profitieren Sie von seiner Robustheit und Zuverlässigkeit und realisieren Sie innovative Lösungen in den Bereichen Elektronik und Technik.
Anwendungsbeispiele, die inspirieren
Der BTA06-600BRG ist ein vielseitiges Bauteil, das in einer Vielzahl von Anwendungen eingesetzt werden kann. Seine Fähigkeit, Wechselstromlasten effizient zu steuern, macht ihn zu einer idealen Wahl für Projekte in den Bereichen Hausautomation, Beleuchtungstechnik, Motorsteuerung und vielem mehr. Lassen Sie sich von den folgenden Anwendungsbeispielen inspirieren und entdecken Sie die unbegrenzten Möglichkeiten des BTA06-600BRG.
Hausautomation: Steuern Sie Ihre Beleuchtung, Heizung und andere elektrische Geräte bequem per Knopfdruck. Mit dem BTA06-600BRG können Sie intelligente Schaltungen realisieren, die Ihre Lebensqualität verbessern und gleichzeitig Energie sparen. Stellen Sie sich vor, wie Sie von unterwegs Ihre Heizung einschalten oder das Licht dimmen können, um eine gemütliche Atmosphäre zu schaffen.
Beleuchtungstechnik: Erstellen Sie dynamische Beleuchtungssysteme mit variabler Helligkeit und Farbe. Der BTA06-600BRG ermöglicht die präzise Steuerung von LEDs und Glühlampen, sodass Sie die perfekte Beleuchtung für jede Situation schaffen können. Ob stimmungsvolles Ambiente im Wohnzimmer oder helles Arbeitslicht in der Werkstatt – mit dem BTA06-600BRG haben Sie die volle Kontrolle.
Motorsteuerung: Steuern Sie die Geschwindigkeit und Drehrichtung von Elektromotoren in verschiedenen Anwendungen. Der BTA06-600BRG eignet sich ideal für den Einsatz in Lüftern, Pumpen und anderen Geräten, bei denen eine präzise Motorsteuerung erforderlich ist. Optimieren Sie die Leistung Ihrer Geräte und verlängern Sie ihre Lebensdauer durch eine effiziente Motorsteuerung.
Temperaturregelung: Realisieren Sie präzise Temperaturregelungssysteme für Heizungen, Kühlschränke und andere Geräte. Der BTA06-600BRG ermöglicht die Steuerung von Heizwiderständen und Kühlaggregaten, um eine konstante Temperatur zu gewährleisten. Dies ist besonders wichtig in Anwendungen, bei denen es auf eine genaue Temperaturkontrolle ankommt, wie beispielsweise in der Medizintechnik oder Lebensmittelverarbeitung.
Phasenanschnittsteuerung: Dimmen Sie Lampen oder steuern Sie die Leistung von Heizgeräten durch Phasenanschnittsteuerung. Der BTA06-600BRG ist bestens geeignet für diese Anwendung, da er eine präzise Steuerung des Stromflusses ermöglicht. Schaffen Sie eine angenehme Atmosphäre in Ihrem Zuhause oder optimieren Sie den Energieverbrauch Ihrer Geräte durch eine intelligente Phasenanschnittsteuerung.
Weitere inspirierende Anwendungen:
- Schweißgeräte: Steuerung des Schweißstroms für präzise Schweißarbeiten.
- Batterieladegeräte: Steuerung des Ladestroms für eine schonende und effiziente Ladung.
- USV-Anlagen: Steuerung der Stromversorgung im Falle eines Stromausfalls.
- Windkraftanlagen: Steuerung der Leistung von Windkraftanlagen zur Optimierung der Energieerzeugung.
- Solarkraftanlagen: Steuerung der Leistung von Solarkraftanlagen zur Maximierung der Energieausbeute.
Die oben genannten Anwendungsbeispiele sind nur eine kleine Auswahl der vielfältigen Möglichkeiten, die der BTA06-600BRG bietet. Lassen Sie Ihrer Kreativität freien Lauf und entdecken Sie neue Einsatzgebiete für dieses leistungsstarke Bauteil. Mit dem BTA06-600BRG können Sie Ihre Ideen zum Leben erwecken und innovative Lösungen in den Bereichen Elektronik und Technik realisieren.
Sicherheitshinweise für einen sorgenfreien Einsatz
Sicherheit steht an erster Stelle, besonders beim Umgang mit elektronischen Bauteilen. Der BTA06-600BRG ist ein leistungsstarkes Bauteil, das bei unsachgemäßer Verwendung Schäden verursachen kann. Beachten Sie daher die folgenden Sicherheitshinweise, um einen sorgenfreien Einsatz zu gewährleisten.
Spannung und Strom: Achten Sie darauf, die maximal zulässige Spitzensperrspannung und den Effektivstrom des BTA06-600BRG nicht zu überschreiten. Eine Überschreitung dieser Werte kann zu einer Beschädigung des Triacs und zu gefährlichen Situationen führen. Informieren Sie sich vorab über die technischen Spezifikationen und dimensionieren Sie Ihre Schaltungen entsprechend.
Überhitzung: Der BTA06-600BRG kann sich bei hohen Strömen erwärmen. Stellen Sie sicher, dass eine ausreichende Wärmeableitung gewährleistet ist, um eine Überhitzung zu vermeiden. Verwenden Sie gegebenenfalls einen Kühlkörper, um die Wärme abzuführen. Eine Überhitzung kann die Lebensdauer des Triacs verkürzen und im schlimmsten Fall zu einem Ausfall führen.
ESD-Schutz: Der BTA06-600BRG ist empfindlich gegenüber elektrostatischer Entladung (ESD). Vermeiden Sie den Kontakt mit ungeschützten elektronischen Bauteilen und tragen Sie gegebenenfalls eine ESD-Schutzarmband, um Schäden durch elektrostatische Entladung zu verhindern. Lagern Sie den BTA06-600BRG in einer antistatischen Verpackung, um ihn vor ESD-Schäden zu schützen.
Sichere Arbeitsumgebung: Arbeiten Sie in einer sauberen und trockenen Umgebung, um Kurzschlüsse und andere Probleme zu vermeiden. Vermeiden Sie den Kontakt mit Wasser oder anderen Flüssigkeiten. Tragen Sie gegebenenfalls eine Schutzbrille, um Ihre Augen vor Verletzungen zu schützen.
Fachkenntnisse: Der Umgang mit elektronischen Bauteilen erfordert Fachkenntnisse. Wenn Sie sich unsicher sind, ziehen Sie einen Experten zurate oder informieren Sie sich gründlich über die Funktionsweise und den Einsatz des BTA06-600BRG. Eine unsachgemäße Verwendung kann zu Schäden an Ihren Geräten und zu Verletzungen führen.
Zusätzliche Sicherheitstipps:
- Verwenden Sie eine Schutzkleidung: Tragen Sie eine Schutzbrille und Handschuhe, um sich vor Verletzungen zu schützen.
- Arbeiten Sie an einem gut beleuchteten Arbeitsplatz: Sorgen Sie für eine ausreichende Beleuchtung, um Fehler zu vermeiden.
- Überprüfen Sie Ihre Schaltungen sorgfältig: Stellen Sie sicher, dass alle Verbindungen korrekt sind, bevor Sie die Schaltung in Betrieb nehmen.
- Verwenden Sie hochwertige Komponenten: Verwenden Sie nur hochwertige Komponenten, um die Zuverlässigkeit Ihrer Schaltungen zu gewährleisten.
- Entsorgen Sie defekte Bauteile fachgerecht: Entsorgen Sie defekte Bauteile gemäß den geltenden Vorschriften.
Indem Sie diese Sicherheitshinweise beachten, können Sie den BTA06-600BRG sicher und zuverlässig in Ihren Projekten einsetzen. Schützen Sie sich und Ihre Geräte vor Schäden und genießen Sie die vielfältigen Möglichkeiten, die dieses leistungsstarke Bauteil bietet.
FAQ – Häufig gestellte Fragen
Was ist ein Triac und wie funktioniert er?
Ein Triac (Triode for Alternating Current) ist ein elektronisches Bauelement, das als Schalter für Wechselstromkreise fungiert. Im Gegensatz zu einem Transistor, der nur in eine Richtung Strom leitet, kann ein Triac Strom in beide Richtungen durchlassen. Er wird durch einen kleinen Steuerstrom am Gate-Anschluss aktiviert, wodurch er den Hauptstrom zwischen den beiden Hauptanschlüssen (MT1 und MT2) leitet. Der Triac bleibt so lange leitend, bis der Strom unter einen bestimmten Wert, den sogenannten Haltestrom, fällt oder die Spannung zwischen MT1 und MT2 auf Null sinkt.
Wofür kann ich den BTA06-600BRG konkret verwenden?
Der BTA06-600BRG ist vielseitig einsetzbar. Typische Anwendungen sind:
- Lichtdimmer: Steuerung der Helligkeit von Glühlampen und LEDs.
- Motorsteuerung: Steuerung der Geschwindigkeit von kleinen Motoren in Haushaltsgeräten oder Werkzeugen.
- Temperaturregelung: Steuerung von Heizungen und Kühlgeräten.
- Phasenanschnittsteuerung: Steuerung von AC-Lasten, wie z.B. Heizwiderständen.
- Hausautomation: Schalten von Lampen und Geräten in Smart-Home-Systemen.
Welche Vor- und Nachteile hat der BTA06-600BRG im Vergleich zu einem Relais?
Vorteile gegenüber einem Relais:
- Schnellere Schaltgeschwindigkeit: Triacs schalten deutlich schneller als Relais, was präzisere Steuerungen ermöglicht.
- Längere Lebensdauer: Triacs haben keine beweglichen Teile und verschleißen daher weniger schnell als Relais.
- Kein mechanisches Abnutzung: Da es keine mechanischen Kontakte gibt, gibt es auch keine Abnutzung durch Funkenbildung oder Prellen.
- Kleiner und leichter: Triacs sind in der Regel kleiner und leichter als Relais.
Nachteile gegenüber einem Relais:
- Höherer Spannungsabfall: Im eingeschalteten Zustand haben Triacs einen geringen Spannungsabfall, der bei hohen Strömen relevant sein kann.
- Nicht geeignet für DC: Triacs sind primär für AC-Anwendungen konzipiert und können DC-Ströme nicht zuverlässig schalten.
- Komplexere Ansteuerung: Die Ansteuerung eines Triacs kann etwas komplexer sein als die eines Relais.
Wie schließe ich den BTA06-600BRG richtig an?
Der BTA06-600BRG hat drei Anschlüsse: MT1 (Main Terminal 1), MT2 (Main Terminal 2) und Gate. Die Anschlüsse werden wie folgt verbunden:
- MT1: Wird mit einem Ende der AC-Stromquelle verbunden.
- MT2: Wird mit der Last (z.B. Lampe oder Motor) verbunden.
- Gate: Wird über einen Vorwiderstand mit dem Steuersignal verbunden. Der Vorwiderstand begrenzt den Gate-Strom auf den zulässigen Wert.
Achten Sie darauf, dass die Last und die Stromquelle korrekt dimensioniert sind und die maximal zulässigen Werte des BTA06-600BRG nicht überschreiten.
Welchen Vorwiderstand benötige ich für die Ansteuerung des Gate-Anschlusses?
Die Größe des Vorwiderstands hängt von der Spannung des Steuersignals und dem benötigten Gate-Strom ab. Der BTA06-600BRG benötigt typischerweise einen Gate-Strom von 10 mA, um zu schalten. Berechnen Sie den Vorwiderstand mit folgender Formel:
R = (V_Steuersignal – V_Gate) / I_Gate
Wobei:
- R = Vorwiderstand in Ohm
- V_Steuersignal = Spannung des Steuersignals in Volt
- V_Gate = Gate-Spannung (typischerweise ca. 1,5 V)
- I_Gate = Gate-Strom in Ampere (0,01 A)
Beispiel: Bei einem Steuersignal von 5 V ergibt sich:
R = (5 V – 1,5 V) / 0,01 A = 350 Ohm
Wählen Sie einen Widerstandswert, der nahe an diesem Wert liegt (z.B. 330 Ohm oder 390 Ohm). Achten Sie darauf, dass der Widerstand die Verlustleistung aushält.
Kann ich den BTA06-600BRG mit einem Mikrocontroller steuern?
Ja, der BTA06-600BRG kann problemlos mit einem Mikrocontroller gesteuert werden. Verbinden Sie den Gate-Anschluss des Triacs über einen Vorwiderstand mit einem GPIO-Pin des Mikrocontrollers. Stellen Sie sicher, dass der GPIO-Pin den benötigten Gate-Strom liefern kann. Es ist ratsam, eine Optokoppler-Isolation zwischen Mikrocontroller und Triac zu verwenden, um den Mikrocontroller vor Überspannungen und Störungen zu schützen.
Wie schütze ich den BTA06-600BRG vor Überspannungen?
Überspannungen können den BTA06-600BRG beschädigen. Verwenden Sie folgende Schutzmaßnahmen:
- Varistor: Schalten Sie einen Varistor parallel zum Triac, um Überspannungen abzuleiten.
- RC-Snubber-Schaltung: Eine RC-Snubber-Schaltung (Widerstand und Kondensator in Reihe) parallel zum Triac reduziert Spannungsspitzen beim Schalten induktiver Lasten.
- Sicherung: Verwenden Sie eine Sicherung, um den Stromkreis im Falle eines Kurzschlusses zu unterbrechen.
Was bedeutet die Bezeichnung „BTA06-600BRG“?
Die Bezeichnung „BTA06-600BRG“ gibt Auskunft über die wichtigsten Eigenschaften des Triacs:
- BTA: Kennzeichnet den Hersteller (ST Microelectronics) und den Typ (Triac).
- 06: Gibt den maximalen Effektivstrom in Ampere an (6 A).
- 600: Gibt die Spitzensperrspannung in Volt an (600 V).
- BRG: Steht für die Gehäuseform und weitere spezifische Eigenschaften.
Wo finde ich das Datenblatt für den BTA06-600BRG?
Das Datenblatt für den BTA06-600BRG finden Sie auf der Webseite von ST Microelectronics oder über eine Suche im Internet mit den Suchbegriffen „BTA06-600BRG datasheet“. Das Datenblatt enthält detaillierte Informationen über die elektrischen Eigenschaften, die Pinbelegung, die Anwendungsbedingungen und die Sicherheitshinweise des Triacs.
