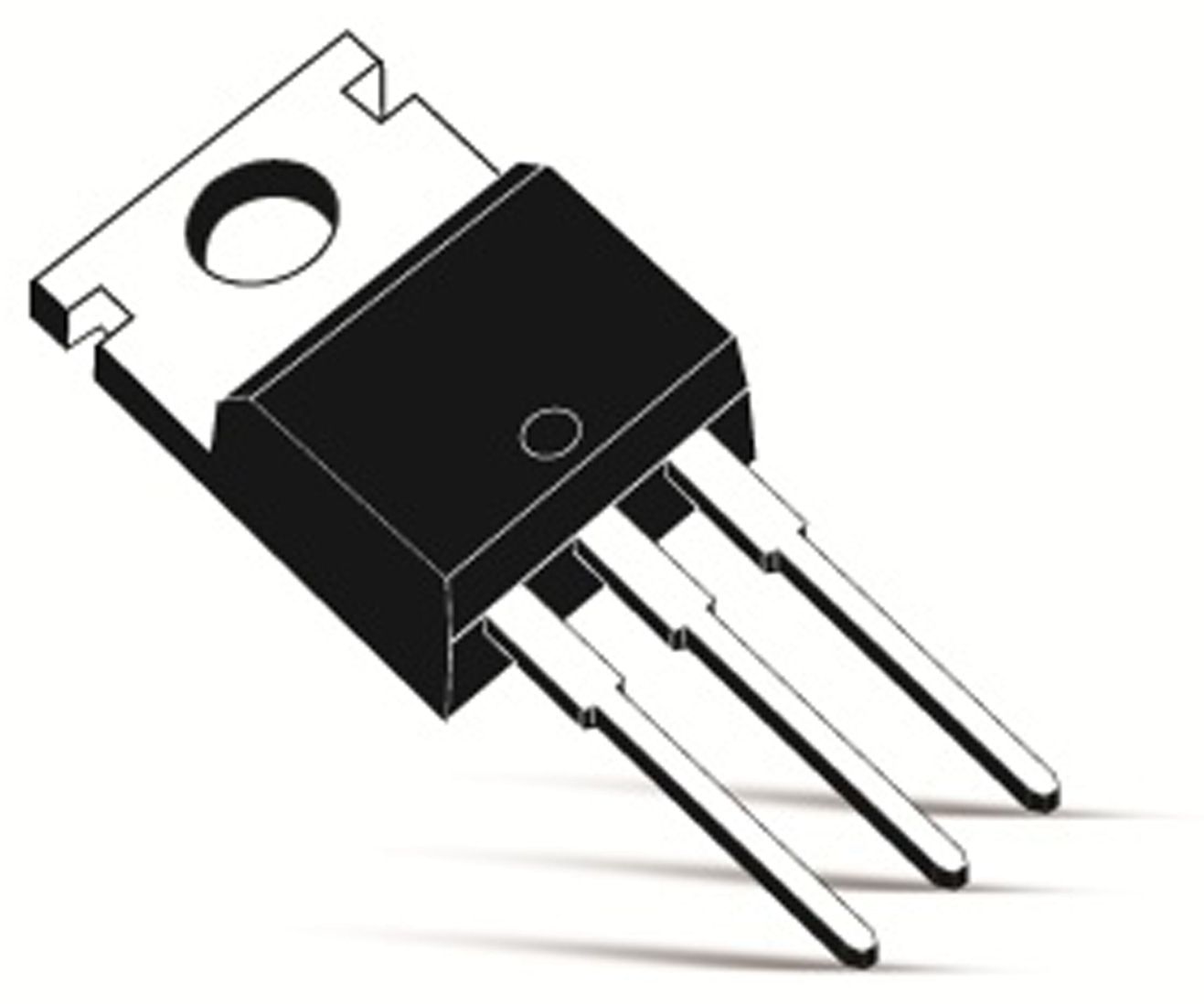

ST Microelectronics Triac BTA12-600CRG: Ihre Lösung für präzise Stromsteuerung
Der ST Microelectronics Triac BTA12-600CRG ist eine hochentwickelte Halbleiterkomponente, die sich ideal für all diejenigen eignet, die eine zuverlässige und effiziente Steuerung von Wechselstromkreisen benötigen. Ob in industriellen Anwendungen, anspruchsvollen Heimprojekten oder im Bereich der Gebäudeautomation – dieser Triac bietet die Leistung und Präzision, die Sie von einem führenden Hersteller wie STMicroelectronics erwarten dürfen.
Leistungsstarke Wechselstromsteuerung mit dem BTA12-600CRG
Wenn es um die präzise Steuerung von Wechselstrom geht, sind Triacs eine bewährte Technologie. Der ST Microelectronics Triac BTA12-600CRG hebt sich dabei durch seine Robustheit, seine hohe Strombelastbarkeit und seine zuverlässige Schaltleistung hervor. Dieses Bauteil ist darauf ausgelegt, Lasten bis zu einer bestimmten Nennspannung und Stromstärke sicher zu schalten und zu regeln. Seine Konstruktion ermöglicht eine Vielzahl von Steuerungsaufgaben, von einfachen Ein/Aus-Schaltungen bis hin zu komplexeren Phasenanschnittsteuerungen, wie sie beispielsweise in Dimmern oder Motorsteuerungen zum Einsatz kommen. Für Ingenieure, Hobbyelektroniker und Entwickler, die Wert auf Stabilität und Langlebigkeit ihrer Schaltungen legen, stellt der BTA12-600CRG eine exzellente Wahl dar.
Anwendungsgebiete und Vorteile
Der ST Microelectronics Triac BTA12-600CRG findet aufgrund seiner vielseitigen Eigenschaften breite Anwendung in zahlreichen Bereichen:
- Industrielle Automatisierung: Steuerung von Heizungen, Motoren, Pumpen und Beleuchtungssystemen in industriellen Umgebungen.
- Gebäudeautomation: Präzise Regelung von Heizungs-, Lüftungs- und Klimaanlagen (HLK), Beleuchtungssystemen und anderen automatisierten Funktionen in modernen Gebäuden.
- Haushaltsgeräte: Einsatz in Dimmern für Beleuchtung, Motorsteuerungen von Ventilatoren oder Geschwindigkeitsregulierungen in Haushaltsgeräten.
- Projektentwicklung: Ideal für Entwickler, die an Prototypen, individuellen Steuerungen oder Lernprojekten im Bereich der Leistungselektronik arbeiten.
- Zuverlässige Schaltperformance: Bietet eine konsistente und zuverlässige Schaltcharakteristik über einen weiten Temperaturbereich.
- Hohe Strombelastbarkeit: Ausgelegt für anspruchsvolle Stromanforderungen, was eine breite Palette von Anwendungen abdeckt.
- Kompakte Bauform: Ermöglicht eine einfache Integration in bestehende oder neue Schaltungsdesigns, auch bei begrenztem Platzangebot.
- Geringer Gate-Strom: Benötigt nur einen geringen Steuerstrom am Gate, was die Ansteuerung durch Mikrocontroller oder andere Logikschaltungen erleichtert.
Detaillierte Spezifikationen des BTA12-600CRG
Um Ihnen einen umfassenden Einblick in die Leistungsfähigkeit und die technischen Merkmale des ST Microelectronics Triac BTA12-600CRG zu geben, haben wir die wichtigsten Spezifikationen in der folgenden Tabelle zusammengefasst. Diese Daten basieren auf den von STMicroelectronics bereitgestellten Kennlinien und garantieren eine fundierte Entscheidungsfindung für Ihr Projekt.
| Kategorie | Spezifikation |
|---|---|
| Typische Anwendung | Wechselstrom-Lastschaltung und -Steuerung |
| Nenn-Sperrspannung (VDRM) | 600 V |
| Effektiver Strom (IT(RMS)) | 12 A |
| Max. Spitzenstrom (ITSM) | 120 A (1 Periode, 50 Hz) |
| Max. Haltestrom (IH) | 30 mA |
| Maximale Einschaltstromstärke (I²t) | 72 A²s |
| Gate-Auslösespannung (VGT) | Max. 1.3 V bei IGT = 20 mA |
| Gate-Auslösestrom (IGT) | Max. 20 mA |
| Ansteuerspannung (VGT) | Typischerweise gering, ermöglicht einfache Ansteuerung |
| Betriebstemperaturbereich (Tj) | -40 °C bis +125 °C |
| Gehäuseform | TO-220AB (Durchgangslochmontage) |
| Isolation | Standard (nicht isoliertes Gehäuse) |
Tiefergehende Betrachtung der Technologie und des Designs
Der ST Microelectronics Triac BTA12-600CRG basiert auf einer fortschrittlichen Halbleitertechnologie, die eine hohe Integration und Leistungsfähigkeit ermöglicht. Die interne Struktur des Triacs ist darauf ausgelegt, in beiden Halbwellen des Wechselstroms zu leiten, was ihn von SCRs (Silizium-Gleichrichtern) unterscheidet, die nur in einer Richtung leiten. Diese bidirektionale Leitfähigkeit macht ihn zur idealen Wahl für Anwendungen, die eine Regelung von AC-Lasten erfordern.
Die Kennlinie eines Triacs beschreibt das Verhältnis zwischen dem Anodenstrom und der Anodenspannung bei unterschiedlichen Gate-Strömen. Der BTA12-600CRG zeichnet sich durch ein schnelles Schalten und eine gute Hysterese aus, was bedeutet, dass der Gate-Strom nur kurzzeitig angelegt werden muss, um den Triac zu zünden. Nach dem Zünden bleibt der Triac leitend, bis der Strom unter den Haltestrom (IH) fällt oder die Polarität der Spannung umkehrt.
Die Wahl des richtigen Triacs hängt stark von den Anforderungen der zu steuernden Last ab. Die Nenn-Sperrspannung (VDRM) von 600 V bietet eine ausreichende Reserve für viele gängige Netzspannungen, auch unter Berücksichtigung von Spannungsspitzen. Der effektive Strom (IT(RMS)) von 12 A ermöglicht die Steuerung von Geräten mit moderatem bis hohem Stromverbrauch. Es ist jedoch stets ratsam, eine angemessene Sicherheitsmarge einzuplanen, insbesondere bei induktiven Lasten, die zusätzliche Spitzenströme verursachen können.
Die Gehäuseform TO-220AB ist ein Industriestandard für Leistungshalbleiter und ermöglicht eine einfache Montage auf Leiterplatten. Für Anwendungen mit höherer Verlustleistung oder zur Verlängerung der Lebensdauer wird die Verwendung eines Kühlkörpers dringend empfohlen, um die Betriebstemperatur des Triacs im zulässigen Bereich zu halten. Die Wärmeableitung ist entscheidend für die Zuverlässigkeit und Langlebigkeit von Leistungselektronikkomponenten.
FAQs – Häufig gestellte Fragen zu ST Microelectronics Triac BTA12-600CRG
Was ist die Hauptfunktion eines Triacs wie dem BTA12-600CRG?
Ein Triac wie der ST Microelectronics BTA12-600CRG ist ein Halbleiterbauelement, das hauptsächlich zur Steuerung von Wechselstrom (AC) verwendet wird. Er fungiert als elektronischer Schalter, der es ermöglicht, den Stromfluss in einer AC-Schaltung präzise zu unterbrechen oder zu regeln.
Für welche Art von Lasten ist der BTA12-600CRG am besten geeignet?
Der BTA12-600CRG ist für eine Vielzahl von Wechselstromlasten geeignet, darunter ohmsche Lasten wie Heizwiderstände und Glühbirnen, sowie induktive Lasten wie Motoren oder Transformatoren. Seine Fähigkeit, hohe Ströme zu schalten und eine hohe Nennspannung zu tolerieren, macht ihn vielseitig einsetzbar. Es ist jedoch wichtig, die spezifischen Anforderungen der Last mit den Spezifikationen des Triacs abzugleichen und gegebenenfalls zusätzliche Schutzmaßnahmen zu ergreifen.
Welche Schutzmaßnahmen sind bei der Verwendung des BTA12-600CRG wichtig?
Bei der Verwendung von Triacs sind Schutzmaßnahmen gegen Überspannungen und Überströme entscheidend. Dies kann durch die Verwendung von snubber-Schaltungen (Kombination aus Widerstand und Kondensator) zur Dämpfung von Spannungsspitzen bei induktiven Lasten und durch die Integration von Sicherungen zur Strombegrenzung erfolgen. Die korrekte Dimensionierung eines Kühlkörpers ist ebenfalls unerlässlich, um eine Überhitzung zu vermeiden.
Kann der BTA12-600CRG für die Phasenanschnittsteuerung verwendet werden?
Ja, der ST Microelectronics Triac BTA12-600CRG ist hervorragend für die Phasenanschnittsteuerung geeignet. Dies ist eine Technik, bei der der Stromfluss nur für einen Teil der Halbperiode des Wechselstroms zugelassen wird. Dies ermöglicht die stufenlose Regelung der durchschnittlichen Leistung, wie sie beispielsweise in Dimmern für Beleuchtung oder zur Drehzahlregelung von Motoren eingesetzt wird.
Was bedeutet die Angabe „Nenn-Sperrspannung (VDRM)“?
Die Nenn-Sperrspannung (VDRM – Maximum Rate of Voltage Rise) gibt die maximale Spitzenspannung an, die der Triac in Sperrrichtung aushalten kann, ohne unerwünscht zu zünden. Eine höhere VDRM-Angabe bietet eine größere Sicherheit gegen Spannungsspitzen in der Anwendung.
Welchen Vorteil bietet die TO-220AB Gehäuseform?
Die TO-220AB Gehäuseform ist ein Standardgehäuse für Leistungshalbleiter und ermöglicht eine einfache Durchsteckmontage auf Leiterplatten. Sie bietet zudem eine gute Wärmeableitung über die Rückseite des Gehäuses, was jedoch für höhere Leistungen durch die Anbringung eines zusätzlichen Kühlkörpers optimiert werden sollte.
Ist der BTA12-600CRG für den Einsatz in sicherheitsrelevanten Anwendungen geeignet?
Der ST Microelectronics Triac BTA12-600CRG ist eine leistungsfähige Komponente, aber für sicherheitsrelevante Anwendungen, bei denen ein Versagen lebensgefährliche Folgen haben könnte, sollten immer redundante Sicherheitsschaltungen und Komponenten mit entsprechenden Zertifizierungen gemäß den relevanten Sicherheitsstandards (z.B. IEC 61508) in Betracht gezogen werden. Die Entscheidung über die Eignung für spezifische sicherheitskritische Anwendungen obliegt stets dem Anwendungsentwickler.
