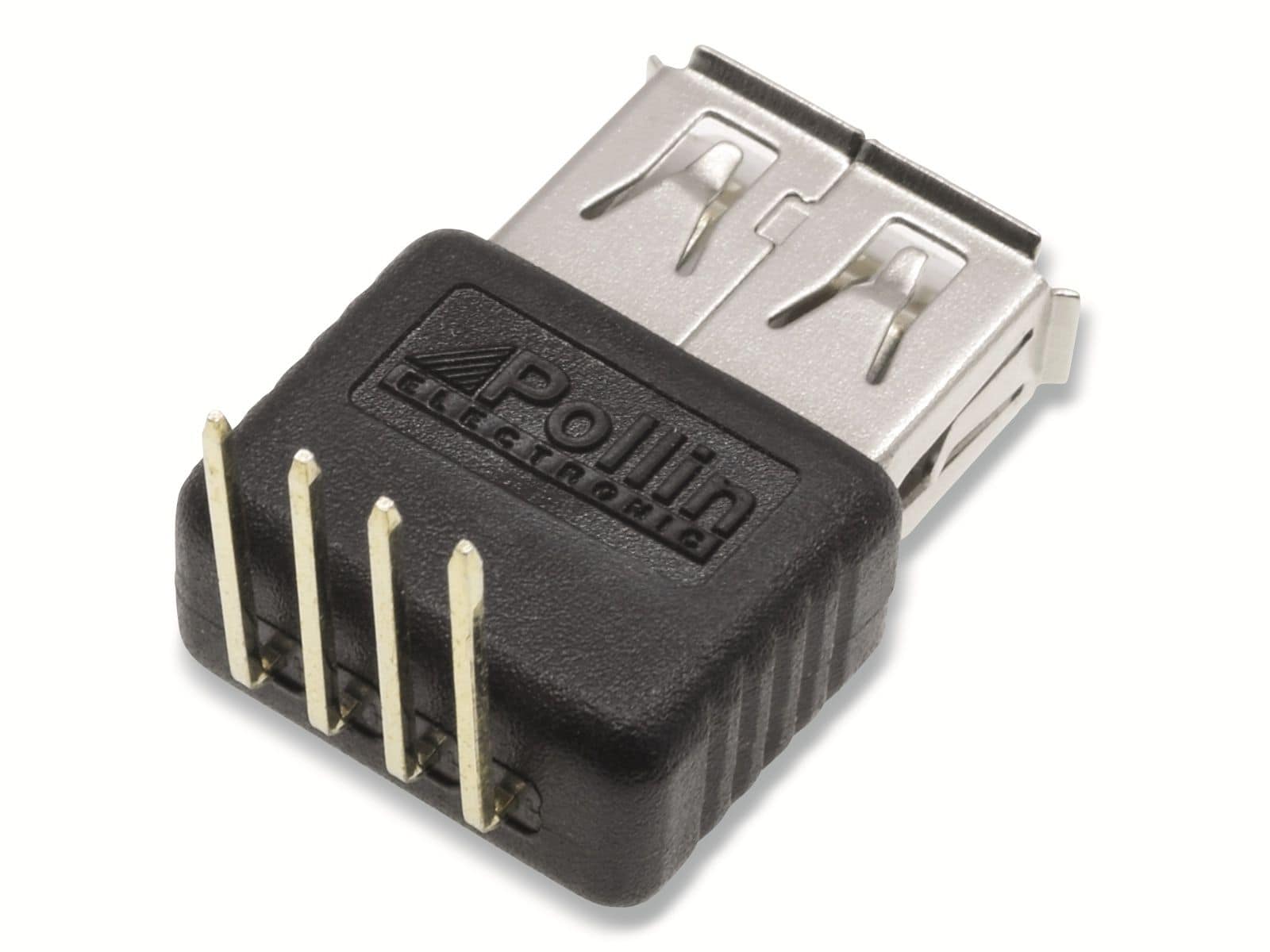

Hochwertiger USB A Steckverbinder für Printmontage 90° – Ihre Lösung für zuverlässige Datenübertragung
Sie suchen nach einer robusten und präzisen Lösung für die Integration von USB A Schnittstellen direkt auf Ihrer Leiterplatte? Dieser USB A Steckverbinder, konzipiert für die 90°-Printmontage, ist die ideale Wahl für Entwickler und Ingenieure, die Wert auf Langlebigkeit, einfache Handhabung und eine stabile Verbindung legen. Ob in professionellen Geräten, Embedded-Systemen oder komplexen Elektronikprojekten – dieser Steckverbinder bietet Ihnen die Zuverlässigkeit, die Sie für anspruchsvolle Anwendungen benötigen.
Maximale Flexibilität durch 90°-Winkeldesign
Das Besondere an diesem USB A Steckverbinder ist sein 90°-Winkeldesign, das eine platzsparende und effiziente Montage auf Ihrer Leiterplatte ermöglicht. Diese Ausrichtung ist besonders vorteilhaft in Gehäusen mit begrenztem Platzangebot oder wenn die USB-Buchse seitlich aus dem Gerät herausgeführt werden soll. Die 90°-Ausrichtung erleichtert zudem das Anstecken und Abziehen von USB-Kabeln und reduziert mechanische Belastungen auf die Lötverbindungen, was zu einer erhöhten Lebensdauer Ihrer Produkte beiträgt.
Hervorragende elektrische Eigenschaften für stabile Verbindungen
Verlassen Sie sich auf eine durchgängig hohe Leistung dank der präzisen Fertigung und hochwertigen Materialien dieses USB A Steckverbinders. Die Kontakte sind so konzipiert, dass sie einen geringen Übergangswiderstand gewährleisten und somit eine stabile und verlustarme Datenübertragung ermöglichen. Dies ist essenziell für Anwendungen, bei denen hohe Datenraten oder zuverlässige Stromversorgung über USB gefordert sind. Die robuste Bauweise minimiert das Risiko von Signalinterferenzen und sorgt für eine konsistente Performance.
Zuverlässigkeit und Langlebigkeit für professionelle Anwendungen
Die Auswahl der richtigen Komponenten ist entscheidend für die Zuverlässigkeit Ihrer elektronischen Produkte. Dieser USB A Steckverbinder ist auf Langlebigkeit ausgelegt und hält den Anforderungen des industriellen Einsatzes stand. Die solide Konstruktion und die bewährte Technologie garantieren eine zuverlässige Funktion über einen langen Zeitraum, selbst unter anspruchsvollen Bedingungen. Dies reduziert Ausfallzeiten und Wartungskosten und trägt somit zur Wirtschaftlichkeit Ihrer Projekte bei.
Technische Spezifikationen im Detail
Um Ihnen einen klaren Überblick über die Leistungsfähigkeit und Kompatibilität dieses Steckverbinders zu geben, haben wir die wichtigsten technischen Daten für Sie zusammengefasst.
| Merkmal | Spezifikation |
|---|---|
| Anschlusstyp | USB A Buchse |
| Montageart | Printmontage (THT – Through-Hole Technology) |
| Ausrichtung | 90° Winkel |
| Anzahl der Pins | 4 Pins (Standard für USB A) |
| Gehäusematerial | Hochtemperatur-Kunststoff, optimiert für Lötprozesse und mechanische Stabilität. Das Material bietet eine ausgezeichnete elektrische Isolation und schützt die internen Kontakte zuverlässig vor Umwelteinflüssen. |
| Kontaktmaterial | Vergoldete Phosphorbronze oder ähnliche Legierung. Die Vergoldung bietet exzellente Leitfähigkeit, Korrosionsbeständigkeit und eine hohe Anzahl an Einsteckzyklen, was eine langfristig stabile und zuverlässige Verbindung sicherstellt. |
| Betriebstemperaturbereich | Breiter Bereich, typischerweise von -25°C bis +85°C, je nach spezifischer Ausführung und Herstellerrichtlinien. Dies ermöglicht den Einsatz in vielfältigen Umgebungen. |
| Nennstrom | Standardwerte für USB 2.0/3.0, in der Regel bis zu 0.5A oder 0.9A pro Datenleitung, je nach USB-Standard. Die Stromversorgungspins sind für höhere Belastungen ausgelegt. |
| Nennspannung | 5V DC, entsprechend den USB-Standards. |
| Isolationswiderstand | Typischerweise > 1000 MΩ, was eine effektive Trennung der einzelnen Leiter und Schutz vor Kurzschlüssen bietet. |
| Durchgangswiderstand der Kontakte | Sehr gering, um Signalverluste zu minimieren und eine effiziente Stromübertragung zu gewährleisten. |
| Lötverfahren | Geeignet für Wellenlöten und Handlöten unter Beachtung der empfohlenen Löttemperaturen und -zeiten des Herstellers. Das hochtemperaturfeste Gehäuse unterstützt gängige Lötprozesse. |
| Zulassungen | Entspricht den relevanten USB-Spezifikationen und kann je nach Hersteller und Modell über spezifische Zertifizierungen wie UL, CE, RoHS verfügen. |
Die Vorteile auf einen Blick
- Platzersparende Montage: Das 90°-Winkeldesign ermöglicht eine vertikale Integration auf Leiterplatten, ideal für kompakte Gehäuse.
- Hohe Zuverlässigkeit: Hochwertige Materialien und präzise Fertigung garantieren stabile Daten- und Stromverbindungen.
- Langlebigkeit: Robuste Konstruktion und korrosionsbeständige Kontakte sorgen für eine lange Lebensdauer, auch unter schwierigen Bedingungen.
- Einfache Implementierung: Standardisierte USB A Schnittstelle und THT-Montage vereinfachen den Einbau in bestehende oder neue Designs.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Elektronikprojekten, von Konsumgütern bis hin zu industriellen Steuerungen.
- Minimierte mechanische Belastung: Die 90°-Ausrichtung reduziert die Hebelwirkung auf die Lötpunkte beim Ein- und Ausstecken von Kabeln.
- Optimiert für Lötprozesse: Das hochtemperaturfeste Gehäusematerial ist für gängige Lötverfahren ausgelegt.
Anwendungsgebiete, die überzeugen
Dieser USB A Steckverbinder mit 90°-Printmontage öffnet Ihnen Türen zu zahlreichen Applikationen, in denen eine zuverlässige und platzsparende USB-Schnittstelle gefragt ist. Er eignet sich hervorragend für die Integration in:
- Industrielle Steuerungen und Automatisierungstechnik: Zur Datenübertragung von Sensoren, zur Programmierung von Steuerungen oder zur Diagnose.
- Embedded Systeme: Als Schnittstelle für externe Speichermedien, zur Konfiguration oder zur Verbindung mit Peripheriegeräten.
- Medizintechnik: In Geräten zur Patientenüberwachung, Diagnosewerkzeugen oder in Laborausrüstungen.
- Multimedia-Geräte: Zur Einbindung von USB-Anschlüssen in Audio- und Videogeräte, Set-Top-Boxen oder Displays.
- Netzwerktechnik: In Routern, Switches oder Servern zur Wartung, Konfiguration oder zur Anbindung von Zubehör.
- Fahrzeugelektronik: In Infotainmentsystemen oder zur Datenaufzeichnung in Fahrzeugen.
- DIY-Projekte und Prototyping: Für Entwickler, die eine stabile und dauerhafte USB-Anbindung für ihre Schaltungen benötigen.
FAQ – Häufig gestellte Fragen zu Steckverbinder, USB A, Printmontage 90°, Buchse
1. Welche USB-Standards werden mit diesem Steckverbinder unterstützt?
Dieser Steckverbinder ist für den USB A Standard konzipiert. Je nach Ausführung unterstützt er die Datenübertragungsraten von USB 2.0 (bis zu 480 Mbit/s) oder USB 3.0/3.1 Gen 1 (bis zu 5 Gbit/s). Die genaue Spezifikation bezüglich des USB-Standards ist auf der Produktverpackung oder im Datenblatt des Herstellers zu finden.
2. Ist die Lötbarkeit des Steckverbinders für automatisierte Prozesse geeignet?
Ja, das Gehäusematerial ist aus hochtemperaturfestem Kunststoff gefertigt, der für gängige Lötverfahren wie Wellenlöten optimiert ist. Es ist jedoch ratsam, die spezifischen Löttemperatur- und Zeitangaben des Herstellers zu beachten, um optimale Ergebnisse zu erzielen und die Lebensdauer der Komponente zu gewährleisten.
3. Welche maximalen Stromstärken können über die USB-Buchse übertragen werden?
Die maximalen Stromstärken hängen vom unterstützten USB-Standard ab. Für USB 2.0 sind typischerweise bis zu 500 mA (0,5 A) und für USB 3.0/3.1 Gen 1 bis zu 900 mA (0,9 A) vorgesehen. Die Stromversorgungspins sind in der Regel robuster ausgelegt, um eine stabile Energieversorgung zu gewährleisten.
4. Wie unterscheidet sich die 90°-Montage von einer geraden Montage?
Die 90°-Montageausrichtung ermöglicht es, die USB-Buchse senkrecht zur Leiterplatte zu positionieren. Dies ist besonders vorteilhaft in Gehäusen mit geringem Platzangebot oder wenn die Schnittstelle seitlich aus dem Gerät herausgeführt werden soll. Eine gerade Montage würde die Buchse parallel zur Leiterplatte positionieren.
5. Welche Art von Löttechnologie wird für diesen Steckverbinder empfohlen?
Dieser Steckverbinder verwendet THT-Montage (Through-Hole Technology), was bedeutet, dass die Pins durch Löcher in der Leiterplatte gesteckt und von der Unterseite verlötet werden. Sowohl Wellenlöten als auch Handlöten sind gängige und geeignete Verfahren.
6. Bietet der Steckverbinder ausreichenden Schutz vor Staub und Feuchtigkeit?
Der Steckverbinder selbst bietet in der Regel keinen expliziten IP-Schutz (International Protection). Der Schutz vor Staub und Feuchtigkeit hängt stark von der Montage im Gehäuse des Endgeräts ab. Für anspruchsvolle Umgebungen ist eine entsprechende Gehäusedichtung unerlässlich.
7. Kann dieser Steckverbinder für kundenspezifische Anwendungen modifiziert werden?
Standardmäßig wird dieser Steckverbinder in seiner beschriebenen Form angeboten. Für kundenspezifische Modifikationen wie abweichende Pin-Belegungen, spezielle Gehäuseformen oder angepasste elektrische Eigenschaften müsste ein direkter Kontakt mit dem Hersteller oder einem spezialisierten Distributor aufgenommen werden, um die Machbarkeit und Kosten zu prüfen.
