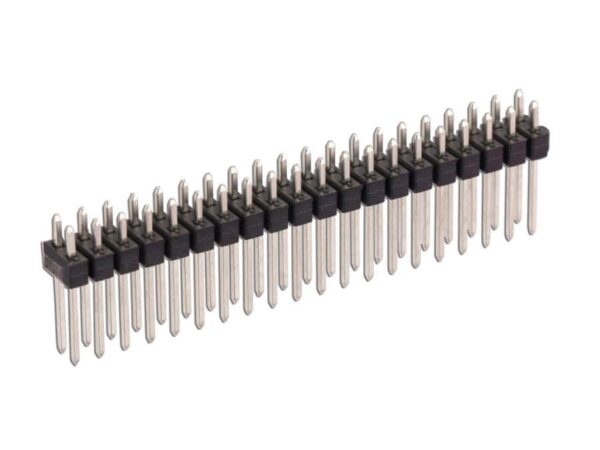

Präzision für Ihre Elektronikprojekte: Stiftleiste 2x 20-polig, gerade
Entdecken Sie die essentielle Komponente für Ihre nächste Schaltung oder Erweiterung: Die Stiftleiste mit 2x 20 Pins, gerade ausgeführt, ist das Herzstück vieler elektronischer Verbindungen. Ideal für Bastler, Entwickler, Ingenieure und alle, die auf eine zuverlässige und präzise Signalübertragung angewiesen sind. Diese Buchsenleiste ist Ihr verlässlicher Partner für Prototyping, Ausbildungsprojekte und die Integration in bestehende Systeme, wo eine klare und stabile Verbindung unerlässlich ist.
Umfassende Konnektivität für vielfältige Anwendungen
Mit ihrer 2x 20-poligen Konfiguration bietet diese gerade Stiftleiste eine hohe Dichte an Anschlussmöglichkeiten auf kleinstem Raum. Dies macht sie zur perfekten Wahl für Projekte, bei denen Platz eine kritische Rolle spielt, wie beispielsweise in kompakten Mikrocontroller-Boards, Sensorknoten oder Steuereinheiten. Die gerade Ausrichtung der Pins ermöglicht eine einfache und direkte Bestückung auf Platinen oder die Verbindung mit entsprechenden Gegensteckern.
Qualität, auf die Sie sich verlassen können
Bei NER.de legen wir größten Wert auf die Qualität der von uns angebotenen Komponenten. Diese Stiftleiste wurde unter Berücksichtigung höchster Standards gefertigt, um eine langlebige und störungsfreie Funktion zu gewährleisten. Die sorgfältige Auswahl der Materialien und die präzise Verarbeitung sind Ihr Garant für zuverlässige Verbindungen, selbst unter anspruchsvollen Bedingungen.
Vorteile, die überzeugen
- Hohe Anschlussdichte: Mit insgesamt 40 Pins auf einer kompakten Fläche maximieren Sie die Funktionalität Ihrer Schaltungen.
- Einfache Montage: Die gerade Ausführung erleichtert das Einlöten auf Leiterplatten und die Montage von Steckverbindern.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und Zuverlässigkeit.
- Universelle Kompatibilität: Standardisierte Pin-Abstände ermöglichen die einfache Verbindung mit einer Vielzahl von Gegensteckern und Modulen.
- Präzise Signalübertragung: Minimiert Signalverluste und Interferenzen für eine optimale Leistung Ihrer Elektronik.
- Kosteneffiziente Lösung: Bietet ein hervorragendes Preis-Leistungs-Verhältnis für Entwicklungs- und Serienanwendungen.
Detaillierte Produktinformationen
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Anzahl der Pole | 2x 20-polig (insgesamt 40 Pins) |
| Ausrichtung | Gerade (horizontal) |
| Pin-Abstand (Pitch) | Standard 2.54 mm (0.1 Zoll) – für breite Kompatibilität |
| Material Gehäuse | Hochwertiges, thermisch stabiles PBT (Polybutylenterephthalat) oder vergleichbares technisches Polymer. Dieses Material bietet ausgezeichnete elektrische Isolationseigenschaften, hohe mechanische Festigkeit und Beständigkeit gegen erhöhte Temperaturen, was für Lötvorgänge und den Dauerbetrieb essenziell ist. |
| Material Kontaktstifte | Messing (verzinnt oder vergoldet) oder eine vergleichbare Legierung, die eine gute Leitfähigkeit und Korrosionsbeständigkeit gewährleistet. Eine Oberflächenveredelung wie Verzinnung oder Vergoldung schützt vor Oxidation und verbessert die Kontaktqualität über einen längeren Zeitraum und viele Steckzyklen hinweg. |
| Isolationswiderstand | > 1000 MΩ bei 500 V DC – dies stellt sicher, dass keine ungewollten elektrischen Pfade zwischen den einzelnen Pins entstehen und die Signalintegrität gewahrt bleibt. |
| Durchgangswiderstand | < 20 mΩ – ein niedriger Durchgangswiderstand ist entscheidend für eine effiziente Stromübertragung und minimiert Energieverluste. |
| Betriebstemperaturbereich | -40°C bis +105°C – dieser breite Bereich ermöglicht den Einsatz der Stiftleiste in vielfältigen Umgebungsbedingungen, von kühlen Lagerräumen bis hin zu wärmeren Elektronikgehäusen. |
| Spannungsfestigkeit | AC 1000 V/min – gibt die Fähigkeit an, hohen Spannungen standzuhalten, ohne dass es zu einem Durchschlag kommt. Dies ist ein wichtiger Sicherheitsaspekt. |
| Maximale Strombelastbarkeit pro Pin | Typischerweise 3A (abhängig vom Gegenstecker und der Leiterbahnführung) – diese Angabe ist wichtig, um sicherzustellen, dass die Stiftleiste für die vorgesehene Stromstärke geeignet ist und keine Überhitzung stattfindet. |
| Lötfähigkeit | Geeignet für gängige Lötverfahren wie Wellenlöten und Handlöten. Die Materialien sind so gewählt, dass sie den Löttemperaturen problemlos standhalten. |
| Montagemöglichkeit | Direkte Bestückung auf Leiterplatten (Through-Hole Technology – THT) |
Maximale Flexibilität für Ihre Entwicklungen
Die gerade Stiftleiste mit 2x 20 Pins ist ein Paradebeispiel für eine Standardkomponente, deren Bedeutung oft unterschätzt wird. Sie ist das Rückgrat unzähliger Embedded-Systeme, von der Hobby-Elektronik über industrielle Steuerungen bis hin zu komplexen Messgeräten. Ihre einfache Handhabung und universelle Anwendbarkeit machen sie zu einem unverzichtbaren Werkzeug in Ihrem Elektroniklabor oder Ihrer Werkstatt. Ob Sie Daten von Sensoren auslesen, Aktoren ansteuern oder Schnittstellen zu anderen Modulen schaffen möchten – diese Stiftleiste bietet Ihnen die notwendige Anschlussvielfalt und Zuverlässigkeit.
Die 2,54 mm Pin-Teilung ist ein international etablierter Standard, der sicherstellt, dass Sie nahezu jeden handelsüblichen Jumper, Dupont-Stecker oder andere passende Gegenstücke problemlos verwenden können. Dies vereinfacht die Beschaffung von Zubehör und erhöht die Flexibilität bei der Auswahl Ihrer Komponenten erheblich. Die gerade Ausführung ist besonders vorteilhaft, wenn Sie eine flache Integration auf der Platine anstreben oder wenn die angeschlossenen Kabel und Komponenten nah an der Oberfläche der Platine gehalten werden sollen.
Die Wahl des richtigen Materials ist entscheidend für die Langlebigkeit und Leistungsfähigkeit einer elektronischen Komponente. Das Gehäuse aus hochwertigem PBT (Polybutylenterephthalat) oder einem ähnlichen technischen Polymer bietet eine hervorragende elektrische Isolation, die unerlässlich ist, um Kurzschlüsse zu vermeiden und die Integrität Ihrer Signale zu gewährleisten. Darüber hinaus zeichnet sich dieses Material durch eine hohe mechanische Stabilität und eine gute Temperaturbeständigkeit aus. Dies ist besonders wichtig während des Lötprozesses, bei dem hohe Temperaturen auftreten, und auch für den langfristigen Betrieb der Komponente, insbesondere in Umgebungen mit erhöhten Temperaturen.
Die Kontaktstifte selbst sind aus robustem Messing gefertigt und in der Regel verzinnt oder vergoldet. Die Verzinnung bietet einen guten Schutz vor Korrosion und sorgt für eine zuverlässige elektrische Verbindung. Eine Vergoldung bietet nochmals einen höheren Schutz vor Oxidation und eine verbesserte Leitfähigkeit, was besonders bei häufigem Ein- und Ausstecken oder in korrosiven Umgebungen von Vorteil ist. Beide Oberflächenbehandlungen tragen maßgeblich zu einer geringen Übergangswiderstand und einer langen Lebensdauer der Kontakte bei.
Anwendungsbereiche, die begeistern
- Prototyping und Entwicklung: Perfekt für Breadboards und Testaufbauten, um neue Schaltungen schnell und unkompliziert zu realisieren.
- Mikrocontroller-Projekte: Ideal für die Anbindung von Sensoren, Displays, Motortreibern und Kommunikationsmodulen an Plattformen wie Arduino, Raspberry Pi und viele mehr.
- Industrielle Automatisierung: Zuverlässige Verbindungen für Steuerungsaufgaben und Datenerfassung in industriellen Umgebungen.
- Bildungseinrichtungen: Eine grundlegende und leicht verständliche Komponente für den Unterricht in Elektrotechnik und Informatik.
- DIY-Elektronik und Maker-Projekte: Ermöglicht die einfache Erweiterung und Anpassung von Elektronikbausteinen für kreative Projekte.
FAQ – Häufig gestellte Fragen zu Stiftleiste, 2x 20-polig, gerade
Was bedeutet 2x 20-polig genau?
Die Bezeichnung „2x 20-polig“ gibt an, dass die Stiftleiste aus zwei Reihen mit jeweils 20 einzelnen Pins besteht. Insgesamt stehen Ihnen also 40 Anschlusskontakte zur Verfügung, die für elektrische Verbindungen genutzt werden können.
Welchen Pin-Abstand hat diese Stiftleiste?
Diese Stiftleiste verfügt über einen Standard-Pin-Abstand von 2.54 mm (auch als 0.1 Zoll bekannt). Dies ist der gängigste Abstand für viele elektronische Komponenten und gewährleistet eine hohe Kompatibilität mit einer Vielzahl von Gegensteckern, Kabeln und Breadboards.
Ist die Stiftleiste für den Einsatz in feuchten Umgebungen geeignet?
Die Stiftleiste selbst ist nicht explizit für den Einsatz in feuchten Umgebungen konzipiert. Das Gehäusematerial bietet zwar eine gute Isolation, aber Feuchtigkeit kann die Kontakte angreifen und zu Korrosion führen, was die Leitfähigkeit beeinträchtigt. Für den Einsatz in solchen Umgebungen empfiehlt sich eine zusätzliche Schutzbeschichtung oder die Verwendung von speziellen wasserdichten Gehäusen und Steckverbindern.
Wie langlebig ist die Stiftleiste bei häufigem Ein- und Ausstecken?
Die Langlebigkeit bei häufigem Stecken hängt stark von der Qualität des Gegensteckers und der Art der Belastung ab. Die hochwertigen Kontaktstifte mit Oberflächenveredelung (z.B. Verzinnung oder Vergoldung) sind auf eine hohe Anzahl von Steckzyklen ausgelegt. Eine sorgfältige Handhabung und die Verwendung passender Gegenstecker maximieren die Lebensdauer.
Kann ich die Stiftleiste auch auf einer Lochrasterplatine verwenden?
Ja, diese Stiftleiste ist perfekt für die Montage auf Lochrasterplatinen geeignet. Die gerade Ausführung und der standardisierte Pin-Abstand ermöglichen ein einfaches Einlöten der Pins in die vorgesehenen Löcher der Lochrasterplatine, um Ihre Schaltungen aufzubauen.
Welche maximalen Stromstärken können pro Pin übertragen werden?
Die maximale Strombelastbarkeit pro Pin liegt typischerweise bei 3 Ampere. Dies ist ein Richtwert und kann je nach Beschaffenheit der Leiterbahnen auf der Platine, der Qualität des Gegensteckers und der Umgebungstemperatur variieren. Für höhere Stromstärken sollten Sie gegebenenfalls dickere Leiterbahnen verwenden oder dedizierte Stromversorgungsanschlüsse in Betracht ziehen.
Welche Lötverfahren sind für diese Stiftleiste geeignet?
Diese Stiftleiste ist für gängige Lötverfahren wie das Wellenlöten und das Handlöten ausgelegt. Das Gehäusematerial und die Kontaktstifte sind so gewählt, dass sie den Temperaturen, die bei diesen Prozessen auftreten, problemlos standhalten, ohne sich zu verformen oder ihre Eigenschaften zu verlieren.
