Entfesseln Sie Ihre Kreativität und verwirklichen Sie Ihre Elektronikprojekte mit unserer hochwertigen Streifenraster-Platine! Diese vielseitige Leiterplatte ist die perfekte Grundlage für Ihre individuellen Schaltungen und Prototypen. Egal, ob Sie ein erfahrener Elektronikexperte oder ein begeisterter Hobbybastler sind, diese Platine bietet Ihnen die Flexibilität und Zuverlässigkeit, die Sie für Ihre Projekte benötigen.

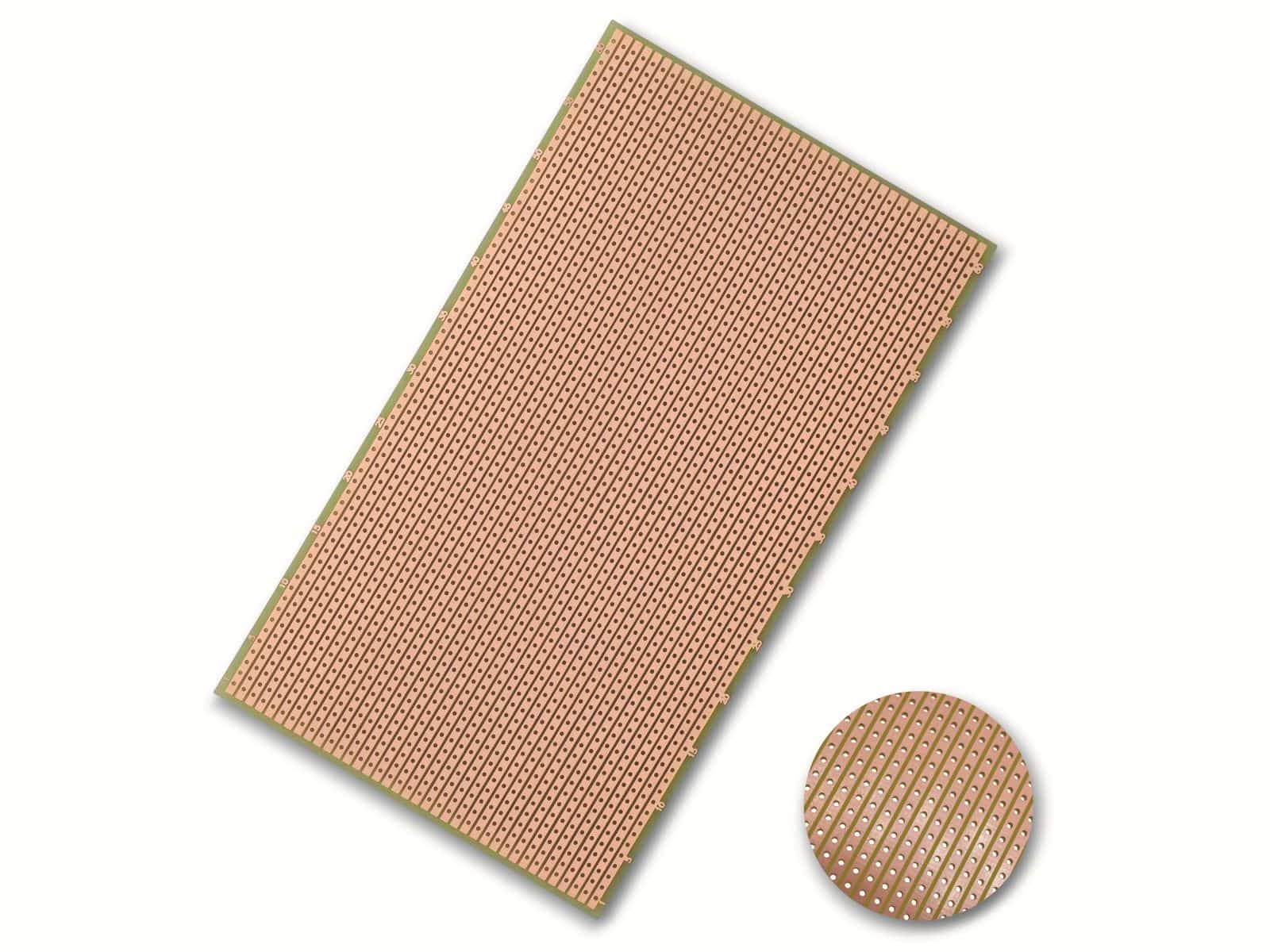

Die Streifenraster-Platine: Das Herzstück Ihrer Elektronikprojekte
Unsere Streifenraster-Platine ist mehr als nur eine einfache Leiterplatte – sie ist eine Leinwand für Ihre Ideen. Stellen Sie sich vor, Sie haben eine geniale Schaltung im Kopf, die darauf wartet, zum Leben erweckt zu werden. Mit dieser Platine können Sie Ihre Visionen in die Realität umsetzen, ohne sich durch komplizierte Designprozesse oder teure Spezialanfertigungen einschränken zu lassen. Die Streifenraster-Platine bietet Ihnen die Freiheit, Ihre Elektronikprojekte genau so zu gestalten, wie Sie es sich vorstellen.
Die Platine besteht aus hochwertigem FR4-Epoxyd, einem robusten und langlebigen Material, das für seine hervorragenden Isolationseigenschaften und seine Widerstandsfähigkeit gegenüber Umwelteinflüssen bekannt ist. Dies bedeutet, dass Ihre Schaltungen nicht nur sicher und zuverlässig funktionieren, sondern auch langfristig geschützt sind. Die präzise gefertigten Streifenraster ermöglichen eine einfache und saubere Verdrahtung Ihrer Bauteile, wodurch Sie Zeit und Mühe sparen.
Mit einer Größe von 160×100 mm bietet die Platine ausreichend Platz für eine Vielzahl von Komponenten und Schaltungen. Ob Sie eine einfache LED-Schaltung, einen komplexen Sensor oder ein ausgeklügeltes Steuerungssystem entwickeln möchten, diese Platine bietet Ihnen die nötige Flexibilität. Die kompakte Größe ermöglicht es Ihnen auch, Ihre Projekte platzsparend zu realisieren und sie problemlos in bestehende Geräte oder Gehäuse zu integrieren.
Unsere Streifenraster-Platine ist nicht nur ein Werkzeug, sondern eine Quelle der Inspiration. Sie ermutigt Sie, neue Ideen auszuprobieren, kreative Lösungen zu finden und Ihre Fähigkeiten im Bereich der Elektronik weiterzuentwickeln. Lassen Sie sich von den unzähligen Möglichkeiten inspirieren und entdecken Sie die Freude am Bauen und Experimentieren!
Technische Details, die überzeugen
Hier sind die technischen Details, die unsere Streifenraster-Platine zu einer ausgezeichneten Wahl für Ihre Projekte machen:
- Material: FR4 Epoxyd
- Abmessungen: 160 x 100 mm
- Lochraster: 2,54 mm (0,1 Zoll)
- Lochdurchmesser: Ca. 1 mm
- Streifenanordnung: Horizontal
- Platinenstärke: 1,6 mm
- Oberflächenbeschaffenheit: Verzinnt (für gute Lötbarkeit)
Diese Spezifikationen gewährleisten, dass Sie eine hochwertige und zuverlässige Platine erhalten, die Ihren Anforderungen entspricht. Das FR4-Epoxyd sorgt für eine ausgezeichnete Stabilität und Isolation, während die verzinnte Oberfläche eine einfache und sichere Lötverbindung ermöglicht. Das standardisierte Lochraster von 2,54 mm ist kompatibel mit den meisten elektronischen Bauteilen und Steckverbindern, was Ihnen eine große Auswahl an Komponenten für Ihre Projekte bietet.
Die Vorteile der Streifenraster-Platine im Überblick
Die Streifenraster-Platine bietet Ihnen eine Vielzahl von Vorteilen, die sie zu einer unverzichtbaren Komponente für Ihre Elektronikprojekte machen:
- Flexibilität: Ermöglicht den Aufbau individueller Schaltungen und Prototypen
- Einfache Handhabung: Schnelle und unkomplizierte Verdrahtung der Bauteile
- Hohe Qualität: Robustes FR4-Epoxyd für lange Lebensdauer und Zuverlässigkeit
- Kompatibilität: Standardisiertes Lochraster für eine Vielzahl von Bauteilen
- Kreativität: Fördert das Experimentieren und die Entwicklung neuer Ideen
- Kosteneffizienz: Günstige Alternative zu kundenspezifischen Leiterplatten
- Professionelles Aussehen: Ermöglicht den Aufbau sauberer und übersichtlicher Schaltungen
Mit dieser Platine können Sie Ihre Elektronikprojekte effizient und professionell realisieren. Sie sparen Zeit und Geld, während Sie gleichzeitig Ihre kreativen Fähigkeiten entfalten und Ihre technischen Kenntnisse erweitern.
Anwendungsbereiche: Wo die Streifenraster-Platine glänzt
Die Streifenraster-Platine ist ein echter Allrounder und findet in einer Vielzahl von Anwendungsbereichen Verwendung. Hier sind einige Beispiele, wie Sie diese vielseitige Leiterplatte einsetzen können:
- Prototypenbau: Testen und verifizieren Sie Ihre Schaltungsdesigns, bevor Sie sie in eine endgültige Leiterplatte überführen.
- Hobbyprojekte: Bauen Sie Ihre eigenen Roboter, Smart-Home-Geräte oder elektronischen Gadgets.
- Reparaturen: Ersetzen Sie beschädigte Leiterplatten in bestehenden Geräten oder modifizieren Sie bestehende Schaltungen.
- Ausbildung: Lernen Sie die Grundlagen der Elektronik und entwickeln Sie Ihre Fähigkeiten im Schaltungsdesign.
- Kleinserienfertigung: Produzieren Sie kleine Auflagen von elektronischen Geräten oder Baugruppen.
- Sensoranwendungen: Bauen Sie individuelle Sensoren für die Messung von Temperatur, Feuchtigkeit, Licht oder anderen Parametern.
- Steuerungsanwendungen: Entwickeln Sie Steuerungssysteme für Motoren, Beleuchtung oder andere Geräte.
Egal, welches Projekt Sie im Sinn haben, die Streifenraster-Platine ist ein zuverlässiger Partner, der Ihnen hilft, Ihre Ideen in die Realität umzusetzen.
So nutzen Sie die Streifenraster-Platine optimal
Um das Beste aus Ihrer Streifenraster-Platine herauszuholen, haben wir einige Tipps und Tricks für Sie zusammengestellt:
- Planung ist das A und O: Bevor Sie mit dem Aufbau Ihrer Schaltung beginnen, erstellen Sie einen Schaltplan und überlegen Sie sich, wie Sie die Bauteile auf der Platine anordnen möchten.
- Saubere Verdrahtung: Verwenden Sie isolierte Drähte oder Jumperkabel, um die Bauteile miteinander zu verbinden. Achten Sie darauf, dass die Drähte sauber verlegt sind und keine Kurzschlüsse verursachen.
- Verwenden Sie Lötpaste: Lötpaste erleichtert das Löten und sorgt für eine bessere Verbindung zwischen den Bauteilen und der Platine.
- Achten Sie auf die Polarität: Achten Sie beim Einsetzen von polarisierten Bauteilen wie Dioden oder Elektrolytkondensatoren auf die richtige Polarität.
- Testen Sie Ihre Schaltung: Bevor Sie Ihre Schaltung in Betrieb nehmen, überprüfen Sie sie sorgfältig auf Fehler und Kurzschlüsse.
- Dokumentieren Sie Ihre Arbeit: Notieren Sie sich, wie Sie die Schaltung aufgebaut haben, und erstellen Sie einen Schaltplan für zukünftige Referenz.
Mit diesen Tipps können Sie Ihre Streifenraster-Platine optimal nutzen und Ihre Elektronikprojekte erfolgreich realisieren.
Die Streifenraster-Platine: Ein unverzichtbares Werkzeug für Elektronik-Enthusiasten
Die Streifenraster-Platine ist ein unverzichtbares Werkzeug für alle, die sich für Elektronik begeistern. Sie bietet Ihnen die Freiheit, Ihre eigenen Schaltungen zu entwerfen und zu bauen, Ihre kreativen Fähigkeiten zu entfalten und Ihre technischen Kenntnisse zu erweitern. Egal, ob Sie ein Anfänger oder ein erfahrener Profi sind, diese Platine wird Ihnen helfen, Ihre Elektronikprojekte zum Erfolg zu führen.
Bestellen Sie noch heute Ihre Streifenraster-Platine und tauchen Sie ein in die faszinierende Welt der Elektronik!
FAQ – Häufig gestellte Fragen
Was ist eine Streifenraster-Platine und wofür wird sie verwendet?
Eine Streifenraster-Platine ist eine Leiterplatte mit einem Raster aus Löchern, die durch Kupferstreifen miteinander verbunden sind. Sie dient als Grundlage für den Aufbau elektronischer Schaltungen und Prototypen. Sie ermöglicht es, elektronische Bauteile einfach zu verbinden, ohne eine spezielle Leiterplatte entwerfen und herstellen zu müssen. Sie wird häufig für Hobbyprojekte, Prototypenbau, Reparaturen und Bildungszwecke eingesetzt.
Welche Vorteile bietet eine Streifenraster-Platine gegenüber anderen Leiterplatten?
Streifenraster-Platinen bieten mehrere Vorteile:
- Flexibilität: Sie ermöglichen den Aufbau individueller Schaltungen ohne aufwendige Designprozesse.
- Einfache Handhabung: Die Bauteile lassen sich schnell und unkompliziert verdrahten.
- Kosteneffizienz: Sie sind eine günstige Alternative zu kundenspezifischen Leiterplatten.
- Schnelle Prototypenerstellung: Schaltungen können schnell aufgebaut und getestet werden.
Welches Material wird für die Streifenraster-Platine verwendet?
Unsere Streifenraster-Platine besteht aus FR4-Epoxyd. FR4 ist ein weit verbreitetes Material für Leiterplatten und zeichnet sich durch seine gute Isolationseigenschaften, Stabilität und Widerstandsfähigkeit gegenüber Umwelteinflüssen aus.
Welche Abmessungen hat die Streifenraster-Platine?
Die Streifenraster-Platine hat eine Größe von 160×100 mm. Diese Abmessungen bieten ausreichend Platz für eine Vielzahl von Komponenten und Schaltungen, während die Platine gleichzeitig kompakt genug ist, um in verschiedenen Anwendungen eingesetzt zu werden.
Wie groß ist das Lochraster der Platine?
Das Lochraster beträgt 2,54 mm (0,1 Zoll). Dies ist ein Standardraster, der mit den meisten elektronischen Bauteilen und Steckverbindern kompatibel ist.
Wie funktioniert das Löten auf einer Streifenraster-Platine?
Das Löten auf einer Streifenraster-Platine ist relativ einfach. Sie benötigen einen Lötkolben, Lötzinn und eventuell Lötpaste. Platzieren Sie das Bauteil auf der Platine, erhitzen Sie die Lötstelle mit dem Lötkolben und fügen Sie Lötzinn hinzu, um eine sichere Verbindung herzustellen. Achten Sie darauf, dass Sie nicht zu lange erhitzen, um die Bauteile oder die Platine nicht zu beschädigen.
Kann ich die Streifenraster-Platine zuschneiden oder bearbeiten?
Ja, die Streifenraster-Platine kann mit einer Säge, einem Cutter oder einer Schere zugeschnitten oder bearbeitet werden, um sie an Ihre spezifischen Bedürfnisse anzupassen. Achten Sie jedoch darauf, dass Sie beim Zuschneiden oder Bearbeiten keine Beschädigungen an den Kupferstreifen oder der Platine verursachen. Es empfiehlt sich, Schutzmaßnahmen wie das Tragen einer Schutzbrille zu ergreifen.
Was ist der Unterschied zwischen einer Streifenraster-Platine und einer Lochraster-Platine?
Obwohl die Begriffe oft synonym verwendet werden, gibt es einen kleinen Unterschied. Eine Streifenraster-Platine hat Kupferstreifen, die die Löcher in einer bestimmten Richtung verbinden, während eine Lochraster-Platine nur einzelne Löcher ohne vorgegebene Verbindungen hat. Streifenraster-Platinen erleichtern den Aufbau einfacher Schaltungen, während Lochraster-Platinen mehr Flexibilität für komplexere Schaltungen bieten.
Wie reinige ich eine Streifenraster-Platine nach dem Löten?
Nach dem Löten können Sie die Streifenraster-Platine mit Isopropylalkohol und einer weichen Bürste reinigen, um Flussmittelreste zu entfernen. Dies verbessert die Zuverlässigkeit und das Aussehen der Schaltung. Achten Sie darauf, dass die Platine vollständig trocken ist, bevor Sie sie in Betrieb nehmen.
Kann ich die Streifenraster-Platine wiederverwenden?
Die Streifenraster-Platine kann theoretisch wiederverwendet werden, indem Sie die Bauteile auslöten und die Platine reinigen. Allerdings kann das Auslöten die Platine beschädigen und die Qualität der Lötstellen beeinträchtigen. Für neue Projekte empfiehlt es sich daher, eine neue Platine zu verwenden.
Gibt es eine maximale Strombelastbarkeit für die Streifenraster-Platine?
Die maximale Strombelastbarkeit hängt von der Dicke der Kupferstreifen und der Umgebungstemperatur ab. Für typische Anwendungen im Hobbybereich und Prototypenbau ist die Strombelastbarkeit ausreichend. Wenn Sie jedoch mit hohen Strömen arbeiten, sollten Sie die Kupferstreifen verstärken oder eine andere Leiterplatte verwenden.
Welche Werkzeuge benötige ich für den Aufbau einer Schaltung auf einer Streifenraster-Platine?
Für den Aufbau einer Schaltung auf einer Streifenraster-Platine benötigen Sie in der Regel folgende Werkzeuge:
- Lötkolben und Lötzinn
- Seitenschneider oder Abisolierzange
- Pinzette
- Multimeter (zum Testen der Schaltung)
- Bohrmaschine (optional, zum Erweitern von Löchern)
- Schutzbrille
Wo finde ich Schaltpläne und Anleitungen für Projekte mit Streifenraster-Platinen?
Es gibt zahlreiche Ressourcen online, die Schaltpläne und Anleitungen für Projekte mit Streifenraster-Platinen anbieten. Suchen Sie auf Websites wie Instructables, Hackaday oder in Elektronikforen nach Inspiration und Anleitungen. Auch in Fachbüchern und Zeitschriften finden Sie nützliche Informationen.
