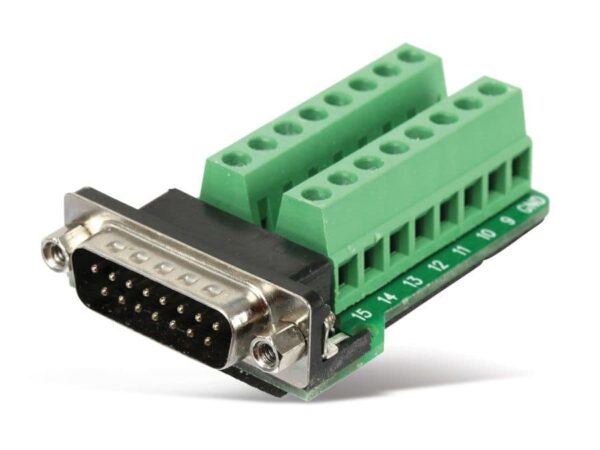

Sub-D Stecker, 15-polig (2-reihig)

Ein Sub-D Stecker ist mehr als nur ein Verbindungselement – er ist das Tor zu unzähligen Möglichkeiten in der Welt der Elektronik und Technik. Mit unserem 15-poligen Sub-D Stecker (2-reihig) eröffnen sich Ihnen Wege, Ihre Projekte präzise, zuverlässig und mit einem Hauch von Eleganz zu realisieren. Entdecken Sie jetzt die Vielseitigkeit dieses kleinen, aber entscheidenden Bauteils!

Warum ein 15-poliger Sub-D Stecker? Die Vorteile im Überblick

In der Welt der Elektronik kommt es auf Präzision, Zuverlässigkeit und Flexibilität an. Unser 15-poliger Sub-D Stecker bietet Ihnen genau diese Eigenschaften und noch viel mehr. Erfahren Sie, warum dieser Stecker die ideale Wahl für Ihre anspruchsvollen Projekte ist:

• Kompakte Bauweise: Trotz seiner Funktionalität besticht der Sub-D Stecker durch seine kompakte Form. Er ermöglicht eine hohe Anschlussdichte, ohne unnötig Platz zu beanspruchen.
• Vielseitigkeit: Ob für serielle Schnittstellen, parallele Datenübertragung oder Video- und Audioanwendungen – der 15-polige Sub-D Stecker ist ein echter Allrounder.
• Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, hält dieser Stecker auch anspruchsvollen Umgebungsbedingungen stand. Er ist resistent gegen Vibrationen, Temperaturschwankungen und andere Belastungen.
• Einfache Handhabung: Dank seines durchdachten Designs lässt sich der Stecker leicht montieren und demontieren. Dies spart Ihnen Zeit und Nerven bei der Installation und Wartung.
• Zuverlässige Verbindung: Die präzise gefertigten Kontakte gewährleisten eine sichere und stabile Verbindung. So können Sie sich auf eine reibungslose Datenübertragung verlassen.

Der 15-polige Sub-D Stecker ist nicht nur ein Bauteil, sondern ein Versprechen: Er verspricht Ihnen Qualität, Zuverlässigkeit und die Freiheit, Ihre Ideen in die Realität umzusetzen. Lassen Sie sich von seinen Möglichkeiten inspirieren und heben Sie Ihre Projekte auf das nächste Level!

Technische Details, die überzeugen

Hinter jedem großartigen Produkt stecken durchdachte technische Details. Unser 15-poliger Sub-D Stecker bildet da keine Ausnahme. Hier sind die Fakten, die ihn auszeichnen:

• Polzahl: 15
• Anzahl der Reihen: 2
• Bauform: Sub-D (D-Subminiatur)
• Kontaktmaterial: Hochwertige Kupferlegierung (vergoldet oder verzinnt, je nach Ausführung)
• Gehäusematerial: Robustes Metall (z.B. Stahl, Zinkdruckguss) oder Kunststoff (z.B. PBT)
• Anschlussart: Lötkelkontakte, Crimp-Kontakte oder Schneidklemmkontakte (je nach Ausführung)
• Nennstrom: Typischerweise 3A pro Kontakt
• Nennspannung: Typischerweise 250V
• Isolationswiderstand: Mindestens 1000 MOhm
• Durchgangswiderstand: Maximal 10 mOhm
• Betriebstemperaturbereich: -55°C bis +125°C (je nach Ausführung)
• Schutzart: Je nach Ausführung (z.B. IP40, IP67 mit geeignetem Gehäuse)
• Normen: Entspricht gängigen Industriestandards (z.B. DIN 41652, MIL-DTL-24308)

Diese technischen Spezifikationen sind mehr als nur Zahlen. Sie sind ein Versprechen für Qualität, Zuverlässigkeit und Langlebigkeit. Mit unserem 15-poligen Sub-D Stecker erhalten Sie ein Produkt, auf das Sie sich verlassen können – selbst unter anspruchsvollsten Bedingungen.

Anwendungsbereiche: Wo der 15-polige Sub-D Stecker zum Einsatz kommt

Die Vielseitigkeit des 15-poligen Sub-D Steckers kennt kaum Grenzen. Er findet in den unterschiedlichsten Branchen und Anwendungen seinen Platz. Lassen Sie sich inspirieren, wie dieser Stecker auch Ihre Projekte bereichern kann:

• Computertechnik: Als Schnittstelle für serielle Ports (z.B. RS-232), parallele Ports (z.B. Druckeranschluss) oder Videoausgänge (z.B. VGA).
• Industrielle Automatisierung: Für die Verbindung von Sensoren, Aktoren, Steuerungen und anderen Geräten in Automatisierungssystemen.
• Messtechnik: Zur Übertragung von Messdaten von Messgeräten zu Auswertegeräten.
• Medizintechnik: In medizinischen Geräten für die Signalübertragung und Datenkommunikation.
• Telekommunikation: Für die Verbindung von Kommunikationsgeräten wie Modems, Router und Switches.
• Audiotechnik: Zur Übertragung von Audiosignalen in professionellen Audioanwendungen.
• Videotechnik: Als Schnittstelle für Videoübertragungssysteme (z.B. Überwachungskameras).
• Modellbau: Für die Verbindung von elektronischen Komponenten in Modellbauprojekten.
• Hobbyelektronik: In unzähligen Projekten von Elektronik-Enthusiasten und Bastlern.

Diese Liste ist nur ein kleiner Ausschnitt der vielfältigen Einsatzmöglichkeiten. Der 15-polige Sub-D Stecker ist ein wahrer Allrounder, der sich flexibel an Ihre Bedürfnisse anpasst. Egal, ob Sie ein erfahrener Profi oder ein begeisterter Hobbybastler sind – dieser Stecker wird Ihnen helfen, Ihre Projekte erfolgreich umzusetzen.

Variantenvielfalt: Finden Sie den perfekten 15-poligen Sub-D Stecker für Ihre Bedürfnisse

Die Welt der Sub-D Stecker ist vielfältig und bietet für jede Anwendung die passende Lösung. Auch beim 15-poligen Sub-D Stecker gibt es verschiedene Varianten, die sich in ihren Eigenschaften und Einsatzbereichen unterscheiden. Wir helfen Ihnen, den Überblick zu behalten und den idealen Stecker für Ihre Anforderungen zu finden:

Gehäusematerial

• Metallgehäuse: Bieten eine hohe mechanische Stabilität und eine gute Abschirmung gegen elektromagnetische Störungen. Ideal für anspruchsvolle Umgebungsbedingungen.
• Kunststoffgehäuse: Leichter und kostengünstiger als Metallgehäuse. Geeignet für Anwendungen, bei denen die mechanische Belastung und die elektromagnetische Abschirmung weniger kritisch sind.

Anschlussart

• Lötkelkontakte: Die traditionelle Anschlussart, die eine sichere und zuverlässige Verbindung gewährleistet. Erfordert jedoch Löterfahrung.
• Crimp-Kontakte: Ermöglichen eine schnelle und einfache Konfektionierung mit Hilfe einer Crimpzange. Ideal für die Serienfertigung und für Anwender, die keine Löterfahrung haben.
• Schneidklemmkontakte (IDC): Bieten eine noch schnellere und einfachere Konfektionierung, da die Kabeladern einfach in den Stecker eingedrückt werden. Geeignet für Flachbandkabel.

Kontaktoberfläche

• Vergoldete Kontakte: Bieten eine hohe Korrosionsbeständigkeit und einen geringen Übergangswiderstand. Ideal für Anwendungen, bei denen eine hohe Zuverlässigkeit gefordert ist.
• Verzinnte Kontakte: Eine kostengünstigere Alternative zu vergoldeten Kontakten. Bieten ebenfalls einen guten Korrosionsschutz und sind für die meisten Anwendungen ausreichend.

Bauform

• Stecker: Wird an das Kabelende montiert und in eine Buchse gesteckt.
• Buchse: Wird fest auf einer Platine oder einem Gehäuse montiert und nimmt den Stecker auf.
• Winkelstecker: Ermöglichen eine platzsparende Kabelführung im 90-Grad-Winkel.

Zusätzliche Features

• Schirmung: Bietet einen zusätzlichen Schutz gegen elektromagnetische Störungen.
• Verriegelung: Sorgt für eine sichere und zuverlässige Verbindung, auch unter Vibrationen.
• Wasserdichtigkeit: Ermöglicht den Einsatz in feuchten oder nassen Umgebungen.

Bei der Auswahl des richtigen 15-poligen Sub-D Steckers sollten Sie Ihre individuellen Anforderungen und die spezifischen Bedingungen Ihrer Anwendung berücksichtigen. Achten Sie auf das Gehäusematerial, die Anschlussart, die Kontaktoberfläche, die Bauform und eventuelle zusätzliche Features. Mit der richtigen Wahl legen Sie den Grundstein für ein erfolgreiches Projekt!

Montage und Konfektionierung: So verbinden Sie richtig

Eine korrekte Montage und Konfektionierung sind entscheidend für die Funktion und Zuverlässigkeit Ihres 15-poligen Sub-D Steckers. Hier finden Sie eine Schritt-für-Schritt-Anleitung und wertvolle Tipps, die Ihnen dabei helfen:

Vorbereitung

1. Wählen Sie das richtige Werkzeug: Je nach Anschlussart benötigen Sie eine Lötstation, eine Crimpzange oder ein IDC-Werkzeug.
2. Bereiten Sie das Kabel vor: Schneiden Sie das Kabel auf die gewünschte Länge und entfernen Sie die äußere Isolierung.
3. Abisolieren der Adern: Entfernen Sie die Isolierung der einzelnen Adern vorsichtig, ohne die Leiter zu beschädigen.

Konfektionierung

• Lötkelkontakte: Verzinnen Sie die abisolierten Adern und löten Sie sie an die entsprechenden Kontakte des Steckers. Achten Sie auf eine saubere Lötstelle ohne Kurzschlüsse.
• Crimp-Kontakte: Stecken Sie die abisolierten Adern in die Crimp-Kontakte und vercrimpen Sie diese mit der Crimpzange. Achten Sie auf den richtigen Crimp-Druck.
• Schneidklemmkontakte (IDC): Legen Sie das Flachbandkabel in den Stecker ein und drücken Sie es mit dem IDC-Werkzeug zusammen. Achten Sie darauf, dass alle Adern richtig kontaktiert sind.

Montage

1. Stecken Sie den Stecker zusammen: Schieben Sie den Stecker und die Buchse vorsichtig zusammen, bis sie einrasten.
2. Sichern Sie die Verbindung: Verwenden Sie Schrauben, Riegel oder andere Verriegelungsmechanismen, um die Verbindung zu sichern.
3. Testen Sie die Verbindung: Überprüfen Sie mit einem Multimeter, ob alle Kontakte richtig verbunden sind und ob es keine Kurzschlüsse gibt.

Tipps und Tricks

• Verwenden Sie eine Zugentlastung: Eine Zugentlastung schützt die Verbindung vor mechanischer Belastung und verhindert, dass die Kabeladern aus den Kontakten gezogen werden.
• Verwenden Sie einen Schrumpfschlauch: Ein Schrumpfschlauch isoliert die Lötstellen oder Crimp-Verbindungen und schützt sie vor Korrosion und Kurzschlüssen.
• Beschriften Sie die Kabel: Beschriften Sie die Kabel mit den entsprechenden Signalnamen, um die Fehlersuche zu erleichtern.
• Achten Sie auf die Polarität: Achten Sie beim Anschließen von Stromversorgungen auf die richtige Polarität, um Schäden an den Geräten zu vermeiden.

Mit diesen Anleitungen und Tipps gelingt Ihnen die Montage und Konfektionierung Ihres 15-poligen Sub-D Steckers im Handumdrehen. So schaffen Sie eine zuverlässige und langlebige Verbindung für Ihre Projekte!

Qualität und Zuverlässigkeit: Darauf können Sie sich verlassen

In der Welt der Elektronik sind Qualität und Zuverlässigkeit von entscheidender Bedeutung. Deshalb legen wir bei unseren 15-poligen Sub-D Steckern größten Wert auf höchste Standards. Hier erfahren Sie, was unsere Produkte auszeichnet:

• Hochwertige Materialien: Wir verwenden ausschließlich hochwertige Materialien wie robuste Metalle oder Kunststoffe für das Gehäuse und korrosionsbeständige Kupferlegierungen für die Kontakte.
• Präzise Fertigung: Unsere Stecker werden mit modernsten Fertigungstechnologien und unter strengen Qualitätskontrollen hergestellt.
• Erfüllung von Industriestandards: Unsere Produkte entsprechen gängigen Industriestandards wie DIN 41652 und MIL-DTL-24308.
• Umfassende Tests: Vor der Auslieferung werden unsere Stecker umfassenden Tests unterzogen, um ihre Funktionalität, Belastbarkeit und Langlebigkeit sicherzustellen.
• Langjährige Erfahrung: Wir verfügen über langjährige Erfahrung in der Entwicklung und Herstellung von elektronischen Verbindungselementen.
• Zertifizierungen: Viele unserer Produkte sind zertifiziert nach ISO 9001 und anderen relevanten Standards.

Unsere Qualitätsstandards sind mehr als nur leere Versprechungen. Sie sind ein Versprechen an Sie, dass Sie mit unseren 15-poligen Sub-D Steckern ein Produkt erhalten, auf das Sie sich verlassen können – jederzeit und überall. Vertrauen Sie auf unsere Erfahrung und unser Engagement für Qualität!

FAQ – Häufig gestellte Fragen zum 15-poligen Sub-D Stecker

Was ist ein Sub-D Stecker und wofür wird er verwendet?

Ein Sub-D Stecker, auch bekannt als D-Subminiatur-Stecker, ist ein weit verbreiteter Steckertyp, der in vielen verschiedenen Anwendungen der Elektronik und Computertechnik eingesetzt wird. Der Name leitet sich von seiner D-förmigen Schirmung ab. Sub-D Stecker werden typischerweise für die Übertragung von Daten, Signalen und Strom verwendet. Die 15-polige Variante findet oft Anwendung in seriellen Schnittstellen, Videoausgängen (wie VGA) und anderen Anwendungen, die eine kompakte und zuverlässige Verbindung benötigen.

Welche Werkzeuge benötige ich für die Konfektionierung eines 15-poligen Sub-D Steckers?

Die benötigten Werkzeuge hängen von der Art der Kontakte ab, die der Stecker verwendet. Für Lötkelkontakte benötigen Sie eine Lötstation mit feiner Spitze, Lötzinn und eventuell Flussmittel. Für Crimp-Kontakte benötigen Sie eine spezielle Crimpzange, die für die Größe und den Typ der Kontakte geeignet ist. Für Schneidklemmkontakte (IDC) benötigen Sie ein IDC-Werkzeug, um die Kabeladern in die Kontakte zu pressen. Zusätzlich benötigen Sie eventuell einen Abisolierer, um die Kabelenden vorzubereiten.

Wie finde ich die richtige Pinbelegung für meinen 15-poligen Sub-D Stecker?

Die Pinbelegung eines 15-poligen Sub-D Steckers ist nicht immer standardisiert und hängt von der spezifischen Anwendung ab. Es ist wichtig, die Pinbelegung des Geräts oder der Schnittstelle zu kennen, mit der Sie den Stecker verbinden möchten. Die Pinbelegung finden Sie in der Dokumentation des Geräts, in Schaltplänen oder online. Es gibt auch Pinbelegungsdiagramme, die die Standardbelegungen für bestimmte Anwendungen zeigen (z.B. VGA). Falsche Verkabelung kann zu Schäden an den Geräten führen, daher ist Sorgfalt geboten.

Kann ich einen 15-poligen Sub-D Stecker auch für Stromversorgung verwenden?

Ein 15-poliger Sub-D Stecker kann theoretisch auch für die Stromversorgung verwendet werden, aber es ist wichtig, die Strom- und Spannungsbelastbarkeit der Kontakte zu berücksichtigen. Die meisten Sub-D Stecker sind nicht für hohe Ströme ausgelegt. Die typische Nennstromstärke pro Kontakt liegt bei etwa 3A. Wenn Sie höhere Ströme übertragen müssen, sollten Sie einen Steckertyp wählen, der dafür ausgelegt ist. Außerdem sollten Sie sicherstellen, dass die Kabeladern ausreichend dimensioniert sind, um den Strom zu tragen.

Wie schirme ich einen 15-poligen Sub-D Stecker richtig ab?

Um einen 15-poligen Sub-D Stecker richtig abzuschirmen, benötigen Sie einen Stecker mit einem Metallgehäuse und einer Schirmklemme oder einem Schirmanschluss. Das Kabel sollte ein Schirmgeflecht haben, das mit der Schirmklemme oder dem Schirmanschluss des Steckers verbunden wird. Dies sorgt für eine effektive Ableitung von elektromagnetischen Störungen und verhindert, dass Störungen in das Kabel eindringen oder aus dem Kabel austreten. Achten Sie darauf, dass die Schirmung durchgängig ist und keine Unterbrechungen aufweist.

Was ist der Unterschied zwischen einem Stecker und einer Buchse?

Ein Stecker (auch bekannt als „Male“-Stecker) hat Stifte, die in die entsprechenden Öffnungen einer Buchse gesteckt werden. Eine Buchse (auch bekannt als „Female“-Stecker) hat Öffnungen, die die Stifte des Steckers aufnehmen. Die Wahl zwischen Stecker und Buchse hängt von der Anwendung ab. In der Regel wird der Stecker an das Kabelende montiert und die Buchse fest auf einem Gerät oder einer Platine angebracht.

Wie kann ich einen defekten 15-poligen Sub-D Stecker reparieren?

Die Reparatur eines defekten 15-poligen Sub-D Steckers hängt vom Ausmaß des Schadens ab. Wenn nur ein einzelner Kontakt verbogen oder beschädigt ist, kann er möglicherweise vorsichtig gerichtet oder ersetzt werden. Wenn das Gehäuse beschädigt ist oder mehrere Kontakte defekt sind, ist es oft einfacher, den gesamten Stecker auszutauschen. Lösen Sie den alten Stecker vorsichtig vom Kabel oder der Platine und ersetzen Sie ihn durch einen neuen. Achten Sie dabei auf die korrekte Pinbelegung.

Wo finde ich eine detaillierte technische Zeichnung für einen 15-poligen Sub-D Stecker?

Detaillierte technische Zeichnungen für 15-polige Sub-D Stecker finden Sie in der Regel auf den Webseiten der Hersteller von Steckverbindern. Suchen Sie nach der Artikelnummer des spezifischen Steckers, den Sie verwenden möchten, und laden Sie die zugehörige technische Zeichnung herunter. Diese Zeichnungen enthalten detaillierte Maßangaben, Materialangaben und andere wichtige Informationen.

Welche Alternativen gibt es zum 15-poligen Sub-D Stecker?

Es gibt verschiedene Alternativen zum 15-poligen Sub-D Stecker, abhängig von der Anwendung. Für serielle Kommunikation können USB- oder Ethernet-Verbindungen verwendet werden. Für Videoausgänge gibt es HDMI, DisplayPort oder DVI. Für andere Anwendungen gibt es verschiedene Arten von Rundsteckverbindern, Flachbandkabelsteckern oder modularen Steckverbindern. Die Wahl der Alternative hängt von den spezifischen Anforderungen an Datenrate, Strombelastbarkeit, Platzbedarf und Kosten ab.
