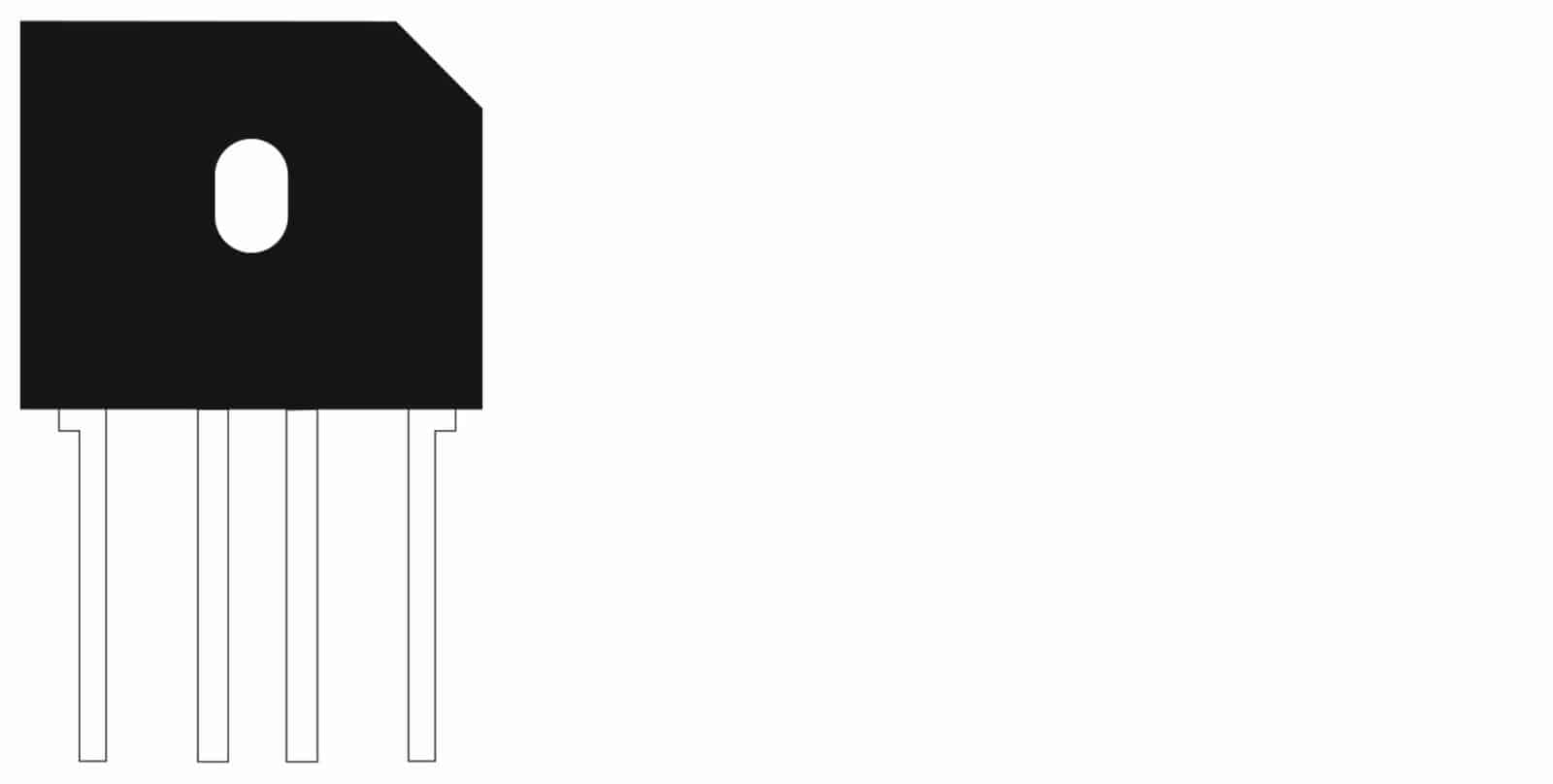

Entdecken Sie die zuverlässige Leistung des TAIWAN SEMICONDUCTOR Gleichrichters KBU404G – das Herzstück für stabile Stromversorgung in Ihren Elektronikprojekten. Dieser hochwertige Brückengleichrichter wandelt Wechselstrom (AC) effizient in Gleichstrom (DC) um und sorgt so für eine konstante und saubere Energieversorgung Ihrer Schaltungen und Geräte.
In einer Welt, die zunehmend von elektronischen Geräten abhängig ist, ist eine stabile und zuverlässige Stromversorgung unerlässlich. Ob in Haushaltsgeräten, industriellen Steuerungen oder komplexen Messinstrumenten – der KBU404G von TAIWAN SEMICONDUCTOR bietet die Performance und Robustheit, die Sie für Ihre anspruchsvollen Anwendungen benötigen.
Technische Daten und Vorteile im Überblick
Der TAIWAN SEMICONDUCTOR Gleichrichter KBU404G zeichnet sich durch seine hohe Leistungsfähigkeit und Langlebigkeit aus. Er ist speziell dafür entwickelt worden, auch unter anspruchsvollen Bedingungen eine zuverlässige Performance zu bieten. Hier sind die wichtigsten technischen Daten und Vorteile:
- Stromstärke: 4 A (Ampere)
- Spitzensperrspannung: 400 V (Volt)
- Gehäuseform: KBU
- Montage: Durchsteckmontage (Through-Hole)
- Geringer Durchlassspannungsabfall: Minimiert Leistungsverluste und sorgt für einen effizienten Betrieb.
- Hohe Stoßstrombelastbarkeit: Bietet Schutz vor transienten Überspannungen und erhöht die Lebensdauer.
- Isolationsspannung: Garantiert die Sicherheit Ihrer Schaltungen und Geräte.
- RoHS-konform: Entspricht den europäischen Richtlinien für umweltfreundliche Elektronik.
- Hersteller: TAIWAN SEMICONDUCTOR – ein Name, der für Qualität und Zuverlässigkeit steht.
Diese Kombination aus technischen Eigenschaften und Vorteilen macht den KBU404G zu einer idealen Wahl für eine Vielzahl von Anwendungen, bei denen eine zuverlässige Gleichrichtung erforderlich ist.
Anwendungsbereiche des KBU404G
Der KBU404G ist ein vielseitiges Bauelement, das in zahlreichen Anwendungen zum Einsatz kommt. Seine robuste Bauweise und zuverlässige Performance machen ihn zur idealen Wahl für:
- Netzteile: In linearen Netzteilen sorgt der KBU404G für die Gleichrichtung der Eingangsspannung und liefert so eine stabile DC-Spannung für die angeschlossenen Geräte.
- Ladegeräte: Ob für Akkus, Batterien oder mobile Geräte – der KBU404G gewährleistet eine effiziente und sichere Ladung.
- Haushaltsgeräte: In vielen Haushaltsgeräten wie Waschmaschinen, Kühlschränken und Mikrowellenherden wird der KBU404G zur Stromversorgung der Elektronik eingesetzt.
- Industrielle Steuerungen: In industriellen Anwendungen, in denen es auf eine zuverlässige Stromversorgung ankommt, ist der KBU404G eine bewährte Lösung.
- LED-Beleuchtung: In LED-Treibern sorgt der KBU404G für eine konstante Stromversorgung der LEDs und trägt so zu einer langen Lebensdauer und hohen Lichtausbeute bei.
- Elektronische Messinstrumente: In Messgeräten und Prüfgeräten sorgt der KBU404G für eine präzise und stabile Stromversorgung der empfindlichen Elektronik.
- DIY-Elektronikprojekte: Für Bastler und Tüftler ist der KBU404G ein unverzichtbares Bauelement für den Aufbau eigener Schaltungen und Geräte.
Egal, ob Sie ein erfahrener Elektronikentwickler oder ein begeisterter Hobbybastler sind, der KBU404G bietet Ihnen die Performance und Zuverlässigkeit, die Sie für Ihre Projekte benötigen.
Warum TAIWAN SEMICONDUCTOR?
TAIWAN SEMICONDUCTOR ist ein weltweit anerkannter Hersteller von Halbleiterbauelementen, der für seine hohe Qualität, Zuverlässigkeit und Innovationskraft bekannt ist. Das Unternehmen verfügt über jahrzehntelange Erfahrung in der Entwicklung und Fertigung von Gleichrichtern und anderen elektronischen Bauelementen. Wenn Sie sich für ein Produkt von TAIWAN SEMICONDUCTOR entscheiden, können Sie sich auf folgende Vorteile verlassen:
- Hohe Qualität: Alle Produkte von TAIWAN SEMICONDUCTOR werden nach strengen Qualitätsstandards gefertigt und geprüft.
- Zuverlässigkeit: Die Bauelemente von TAIWAN SEMICONDUCTOR zeichnen sich durch ihre hohe Lebensdauer und Zuverlässigkeit aus.
- Innovation: TAIWAN SEMICONDUCTOR investiert kontinuierlich in Forschung und Entwicklung, um innovative Produkte zu entwickeln, die den Anforderungen der modernen Elektronik gerecht werden.
- Breites Produktsortiment: TAIWAN SEMICONDUCTOR bietet eine breite Palette von Halbleiterbauelementen für verschiedene Anwendungen.
- Globaler Support: TAIWAN SEMICONDUCTOR verfügt über ein globales Netzwerk von Vertriebspartnern und technischen Supportmitarbeitern, die Ihnen bei Fragen und Problemen zur Seite stehen.
Mit dem KBU404G von TAIWAN SEMICONDUCTOR erhalten Sie ein Produkt, auf das Sie sich verlassen können – heute und in Zukunft.
Technische Details im Detail
Für ein tieferes Verständnis der Leistungsfähigkeit des KBU404G werfen wir einen detaillierten Blick auf seine technischen Spezifikationen:
Absolute Maximum Ratings
Diese Werte dürfen unter keinen Umständen überschritten werden, da dies zu Schäden am Bauelement führen kann:
| Parameter | Symbol | Wert | Einheit |
|---|---|---|---|
| Spitzensperrspannung | VRRM | 400 | V |
| Effektive Sperrspannung | VRMS | 280 | V |
| Durchlassstrom (DC) | IF(AV) | 4 | A |
| Stoßstrom (einzelner Sinus-Halbwellenimpuls bei 8.3ms) | IFSM | 200 | A |
| Betriebs- und Lagertemperatur | TJ, TSTG | -55 bis +150 | °C |
Elektrische Eigenschaften
Diese Werte geben die typische Performance des Bauelements unter normalen Betriebsbedingungen an:
| Parameter | Symbol | Bedingungen | Typischer Wert | Maximaler Wert | Einheit |
|---|---|---|---|---|---|
| Durchlassspannungsabfall pro Diode | VF | IF = 4 A | – | 1.0 | V |
| Sperrstrom | IR | VR = 400 V | – | 5 | µA |
| Thermischer Widerstand (junction to ambient) | RθJA | – | – | 25 | °C/W |
Gehäuseabmessungen
Die genauen Abmessungen des KBU-Gehäuses sind wichtig für die korrekte Montage und Integration in Ihre Schaltung:
- Länge: Typischerweise ca. 22 mm
- Breite: Typischerweise ca. 18 mm
- Höhe: Typischerweise ca. 6 mm (ohne Anschlüsse)
- Pin-Abstand: Typischerweise ca. 5 mm
Bitte beachten Sie, dass die genauen Abmessungen je nach Hersteller leicht variieren können. Es empfiehlt sich, das Datenblatt des jeweiligen Herstellers zu konsultieren, um die exakten Abmessungen zu erhalten.
Praktische Tipps für die Verwendung des KBU404G
Um das Beste aus Ihrem KBU404G herauszuholen, sollten Sie folgende Tipps beachten:
- Kühlung: Bei höheren Strömen und Umgebungstemperaturen kann es erforderlich sein, den KBU404G mit einem Kühlkörper zu versehen, um eine Überhitzung zu vermeiden.
- Schutzbeschaltung: Um den KBU404G vor Überspannungen und transienten Störungen zu schützen, empfiehlt es sich, eine Schutzbeschaltung mit Varistoren oder TVS-Dioden vorzusehen.
- Korrekte Polung: Achten Sie beim Einbau des KBU404G auf die korrekte Polung, um Schäden am Bauelement und an der Schaltung zu vermeiden. Die AC-Eingänge sind mit einem „~“ Symbol gekennzeichnet, die DC-Ausgänge mit „+“ und „-„.
- Geeignete Leiterbahnbreite: Stellen Sie sicher, dass die Leiterbahnen auf der Leiterplatte ausreichend breit sind, um den maximalen Strom des KBU404G zu tragen.
- Sorgfältige Lötung: Achten Sie beim Löten des KBU404G auf eine saubere und zuverlässige Lötverbindung, um Kontaktprobleme zu vermeiden.
- Datenblatt beachten: Lesen Sie vor der Verwendung des KBU404G das Datenblatt des Herstellers sorgfältig durch, um alle relevanten technischen Daten und Anwendungshinweise zu kennen.
Mit diesen Tipps können Sie sicherstellen, dass Ihr KBU404G optimal funktioniert und eine lange Lebensdauer hat.
Der KBU404G in Ihren Projekten – Inspiration für Ihre Ideen
Der KBU404G ist nicht nur ein Bauelement, sondern ein Schlüssel zur Verwirklichung Ihrer kreativen Ideen. Lassen Sie sich von den vielfältigen Einsatzmöglichkeiten inspirieren und entdecken Sie neue Möglichkeiten für Ihre Projekte:
- Retro-Gaming-Konsole: Bauen Sie Ihre eigene Retro-Gaming-Konsole mit einem Raspberry Pi und einem selbstgebauten Netzteil mit dem KBU404G.
- Solarbetriebenes Ladegerät: Nutzen Sie Solarenergie, um Ihre mobilen Geräte mit einem selbstgebauten Ladegerät mit dem KBU404G aufzuladen.
- DIY-Verstärker: Bauen Sie Ihren eigenen Audioverstärker mit dem KBU404G als Gleichrichter für die Stromversorgung.
- Smarte Haussteuerung: Entwickeln Sie Ihre eigene smarte Haussteuerung mit dem KBU404G als Teil der Stromversorgung für Ihre Sensoren und Aktoren.
- Eigene Roboter: Erwecken Sie Ihre Roboter zum Leben, indem Sie den KBU404G in der Stromversorgung einsetzen.
Die Möglichkeiten sind endlos! Lassen Sie Ihrer Fantasie freien Lauf und nutzen Sie den KBU404G, um Ihre eigenen innovativen Projekte zu realisieren.
FAQ – Häufig gestellte Fragen
Hier finden Sie Antworten auf die häufigsten Fragen zum TAIWAN SEMICONDUCTOR Gleichrichter KBU404G:
Was ist ein Brückengleichrichter und wozu dient er?
Ein Brückengleichrichter ist eine Schaltung, die Wechselstrom (AC) in Gleichstrom (DC) umwandelt. Er besteht aus vier Dioden, die in einer Brückenkonfiguration angeordnet sind. Der KBU404G ist ein integrierter Brückengleichrichter, der alle vier Dioden in einem einzigen Gehäuse vereint. Er dient dazu, eine stabile und saubere DC-Spannung für elektronische Geräte und Schaltungen bereitzustellen.
Wie schließe ich den KBU404G richtig an?
Der KBU404G hat vier Anschlüsse: zwei AC-Eingänge (gekennzeichnet mit „~“ oder „AC“) und zwei DC-Ausgänge (gekennzeichnet mit „+“ und „-„). Schließen Sie die AC-Eingänge an die Wechselstromquelle an und die DC-Ausgänge an die Last, die mit Gleichstrom versorgt werden soll. Achten Sie dabei auf die korrekte Polarität: „+“ an den positiven Pol der Last und „-“ an den negativen Pol.
Welche Spannung kann ich maximal an den KBU404G anlegen?
Die maximale Spitzensperrspannung (VRRM) des KBU404G beträgt 400 V. Das bedeutet, dass die Spannung an den AC-Eingängen diesen Wert nicht überschreiten darf, um Schäden am Bauelement zu vermeiden. Es ist ratsam, eine Sicherheitsmarge einzuplanen und die Spannung deutlich unter 400 V zu halten.
Welchen Strom kann der KBU404G maximal liefern?
Der maximale Durchlassstrom (IF(AV)) des KBU404G beträgt 4 A. Das bedeutet, dass der KBU404G maximal 4 Ampere Gleichstrom liefern kann, ohne beschädigt zu werden. Achten Sie darauf, dass die Last, die Sie an den DC-Ausgängen anschließen, nicht mehr als 4 Ampere Strom zieht.
Wie kann ich den KBU404G vor Überspannungen schützen?
Um den KBU404G vor Überspannungen und transienten Störungen zu schützen, können Sie eine Schutzbeschaltung mit Varistoren oder TVS-Dioden vorsehen. Diese Bauelemente leiten Überspannungen ab und verhindern so, dass sie den KBU404G beschädigen. Schließen Sie die Varistoren oder TVS-Dioden parallel zu den AC-Eingängen des KBU404G an.
Wie kann ich den KBU404G kühlen?
Bei höheren Strömen und Umgebungstemperaturen kann es erforderlich sein, den KBU404G mit einem Kühlkörper zu versehen, um eine Überhitzung zu vermeiden. Befestigen Sie den Kühlkörper mit Wärmeleitpaste am Gehäuse des KBU404G, um eine optimale Wärmeableitung zu gewährleisten. Die Größe des Kühlkörpers hängt von der Verlustleistung und der Umgebungstemperatur ab. Berechnen Sie die benötigte Kühlleistung, um den richtigen Kühlkörper auszuwählen.
Was bedeutet RoHS-konform?
RoHS steht für „Restriction of Hazardous Substances“ und ist eine europäische Richtlinie, die die Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten beschränkt. RoHS-konforme Produkte enthalten keine oder nur sehr geringe Mengen dieser Stoffe und sind somit umweltfreundlicher.
Wo finde ich das Datenblatt des KBU404G?
Das Datenblatt des KBU404G finden Sie auf der Website des Herstellers TAIWAN SEMICONDUCTOR oder auf den Websites von Distributoren elektronischer Bauelemente. Das Datenblatt enthält alle relevanten technischen Daten, Abmessungen und Anwendungshinweise für den KBU404G.
